USG3000V系列射频信号发生器

Name: USG3000V系列 射频信号发生器
Brand: UNI-T优利德
SKU: USG3065V-P / USG3045V-P / USG3065V / USG3045V
Availability: InStock

型号：USG3065V-P / USG3045V-P / USG3065V / USG3045V

分类国货精品 > UNI-T 摘要接收机等器件及模组测试也可以有效测试提高生产测试一种高级射频测试验证和生产测试模拟电路和基础测试基站测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品简介

USG3000V系列射频矢量信号发生器，整机采用2U标准高度；射频输出频率可支持至6.5GHz频率范围，输出幅度可支持至+25dBm，支持有限调制速率的模拟调制（AM, FM, ΦM）和脉冲宽度调制。其中，脉冲调制器支持单脉冲调制，双脉冲调制及脉冲串调制模式，脉冲调制宽度最小支持至40ns，并且提供高达70dB的关断比。矢量信号调制可支持至6GHz频率范围；支持内部基带信号发生器与外部模拟基带输入，最大调制带宽支持150MHz。矢量信号调制的内部基带信号发生器可支持实时调制模式，本地ARB模式及远程ARB模式。内部基带信号发生器配合矢量信号源专用的信号生成软件（SignalStudio）可实现更多更复杂的调制信号，如WLAN，WCDMA，LTE，5G/NR等。内置110dB动态高精度的程控衰减器，最小输出信号支持至-135dBm幅度范围，更适用于微波元器件，可以为滤波器、放大器、接收机等器件及模组测试提供必要的信号。

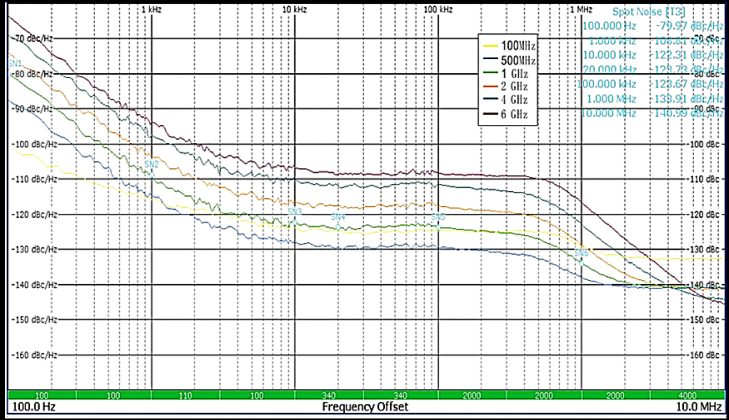

相位噪声更优秀

出色的相位噪声

＜-122dBc/Hz@20kHz（1GHz）

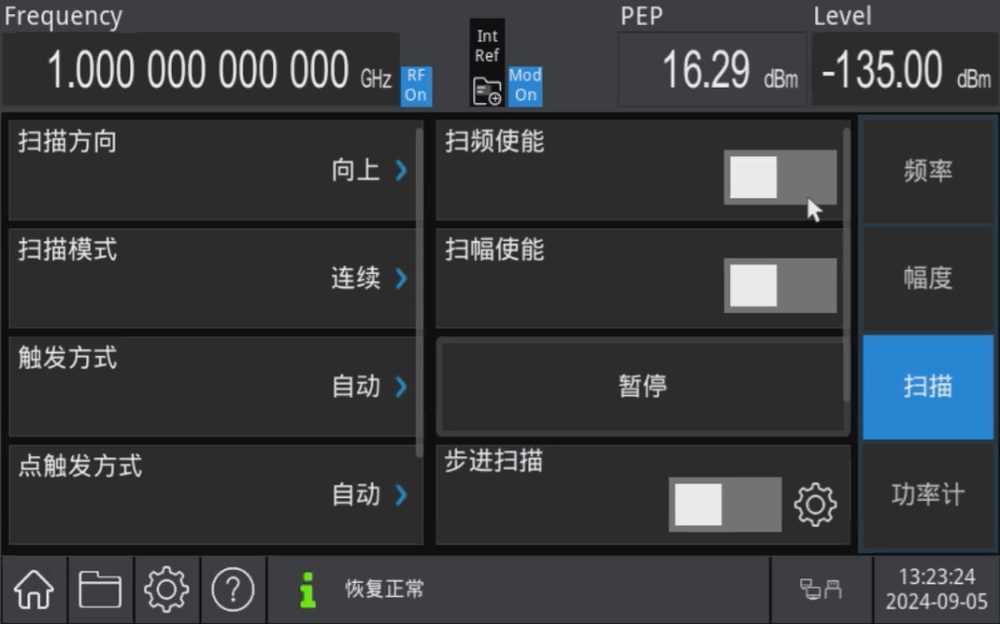

多种扫描方式

扫描类型：频率、幅度、频率+幅度

扫描方式：线性、对数、列表（支持自定义）

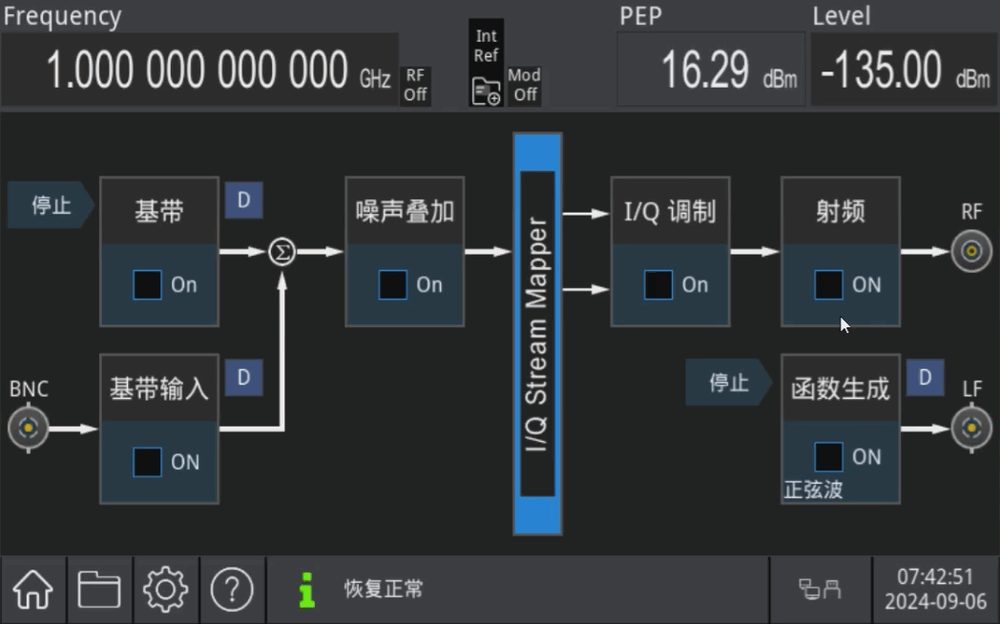

触摸屏设计，全新的交互体验

5英寸触摸屏设计（800×480）

全新扁平化的人机交互界面

采用信号流框图的操作方式

在一定程度上提高用户的使用效率

操作更加简便，并降低用户可能的误操作

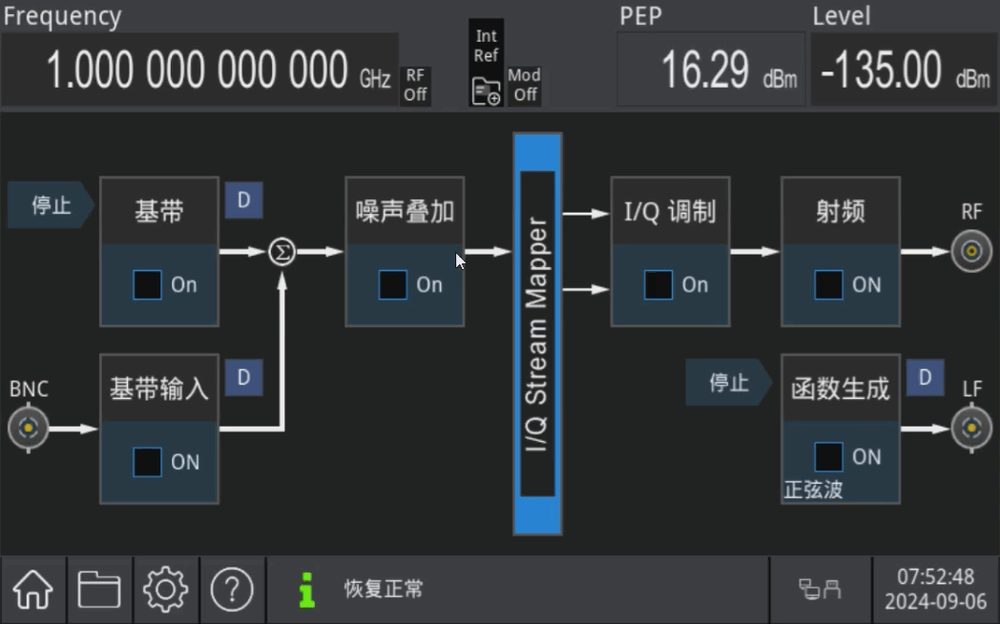

高斯白噪声（AWGN）干扰仿真

一键式信道干扰AWGN，叠加高斯白噪声

AWGN 是一种常见的信道干扰模型

其特点是噪声在频域上是均匀分布的，且在时间上是随机的，服从高斯分布

仿真中，通过生成高斯噪声并叠加至信号，可模拟AWGN干扰

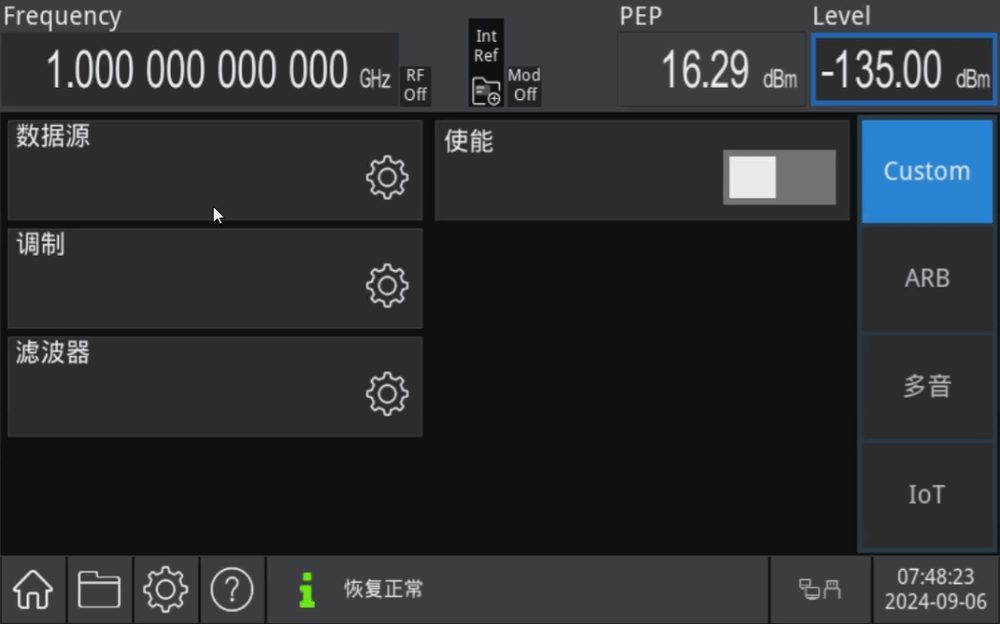

丰富的矢量调制

QAM（16QAM，32QAM，64QAM，128QAM，256QAM，512QAM）

ASK（2ASK，4ASK，8ASK，16ASK）

PSK（BPSK，QPSK，8PSK，DBPSK，DQPSK，D8PSK，OQPSK，π/4-DQPSK，π/8-D8PSK）

FSK（2FSK，4FSK，8FSK，16FSK，MFSK）

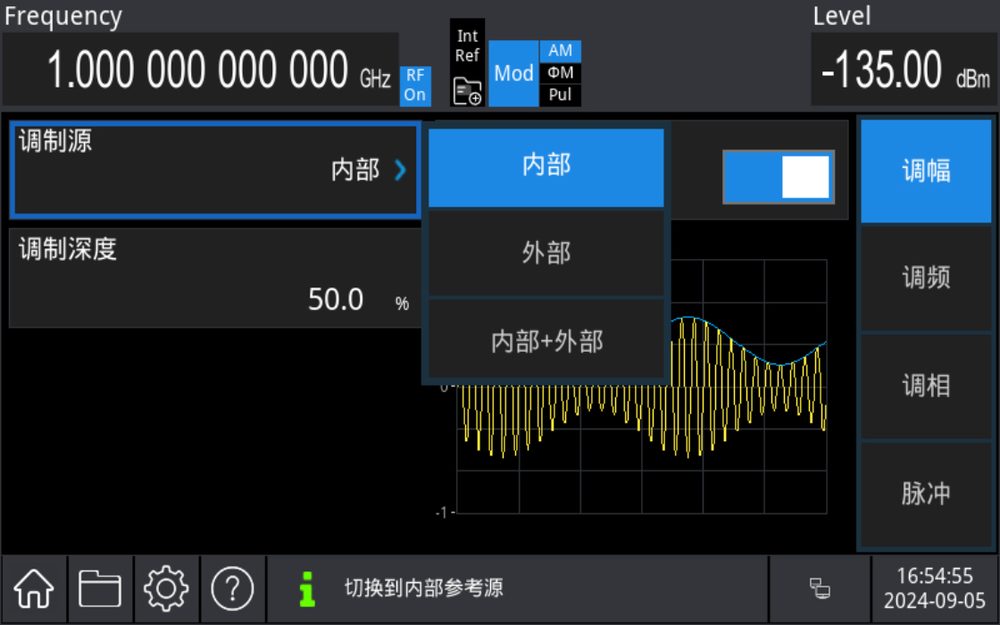

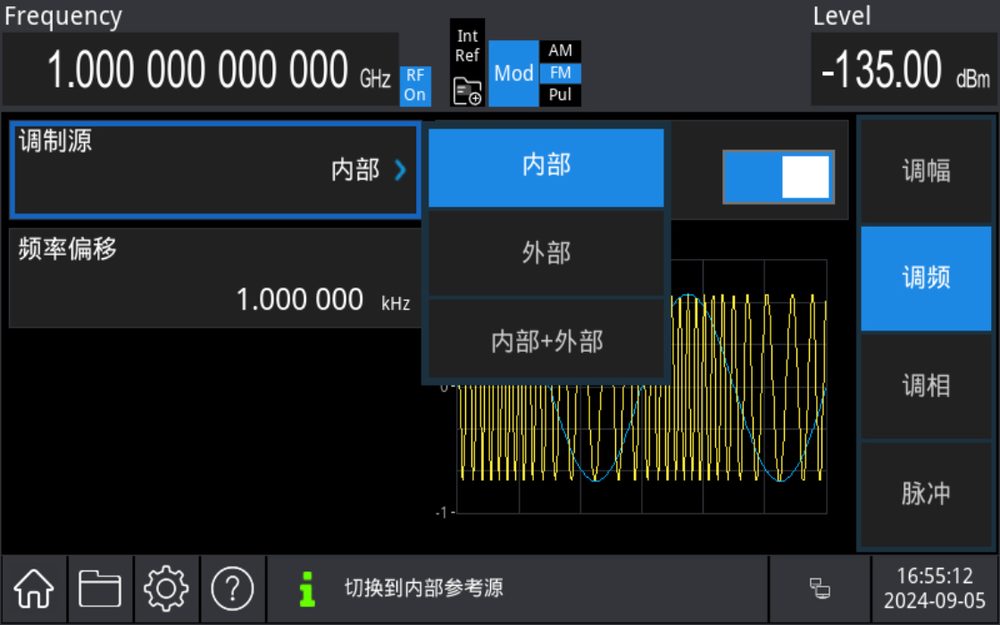

全面的调制方案

模拟调制：调幅，调频，调相，脉冲调制

调制方式：内部、外部、内部+外部

支持脉冲发生器和脉冲串发生器

脉冲波输出：单脉冲、双脉冲

可自定义脉冲序列

窄脉冲宽度为40ns，通断比达到70dB

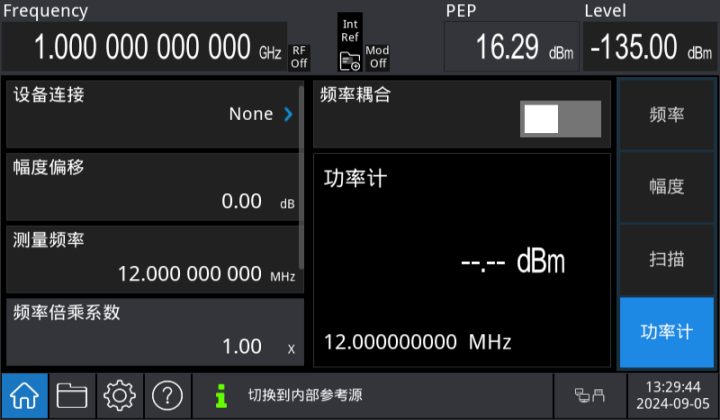

功率去嵌

配合外设功率计套件

支持传输损耗平坦度修正

快捷测量、减少误差

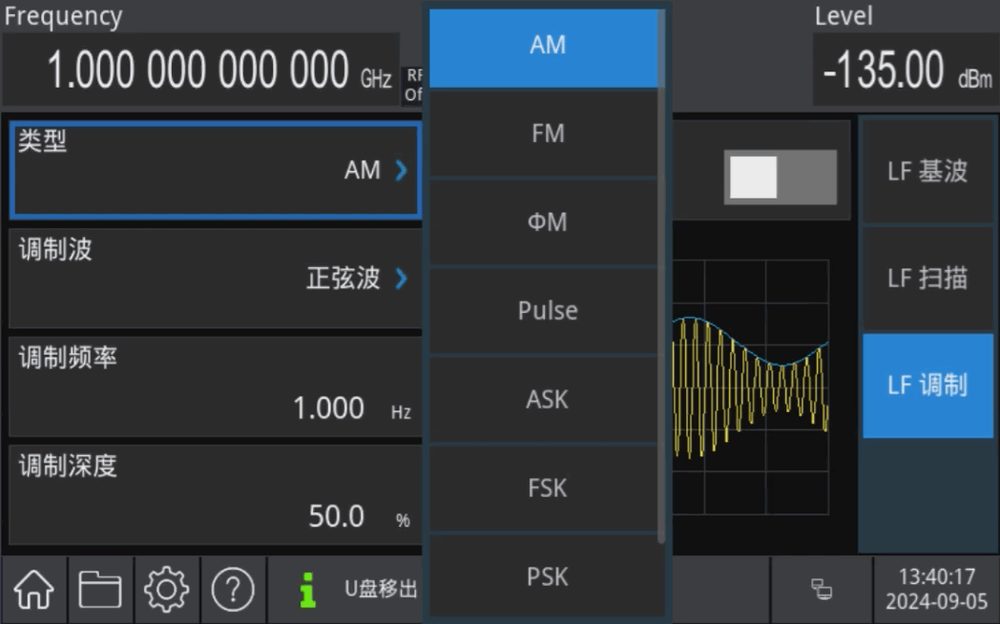

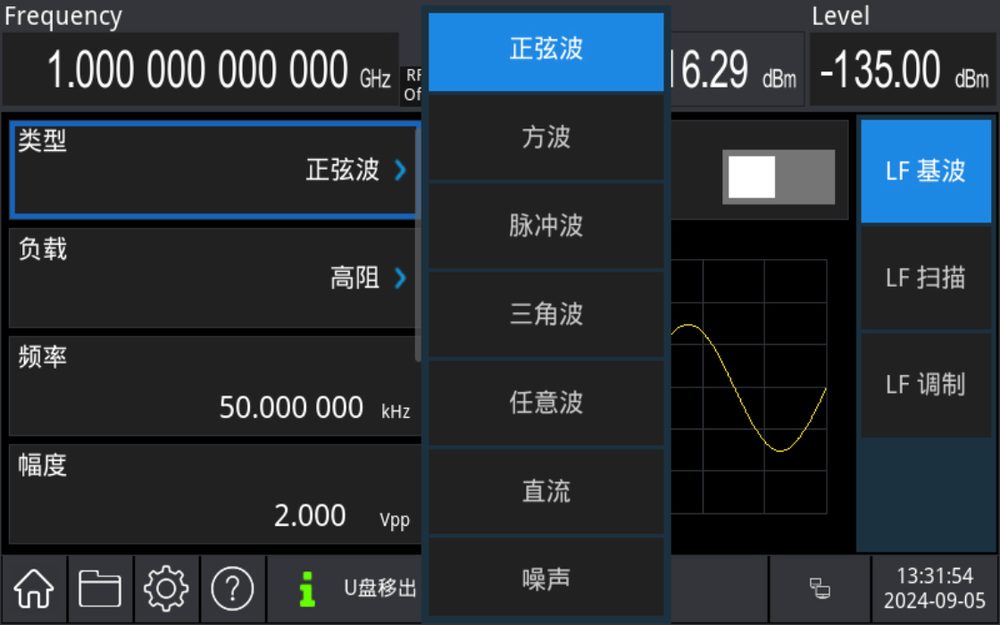

函数信号发生器功能

最高输出50MHz标准正弦波

工作模式：基波，调制和扫描三种

覆盖更多复杂的应用场景

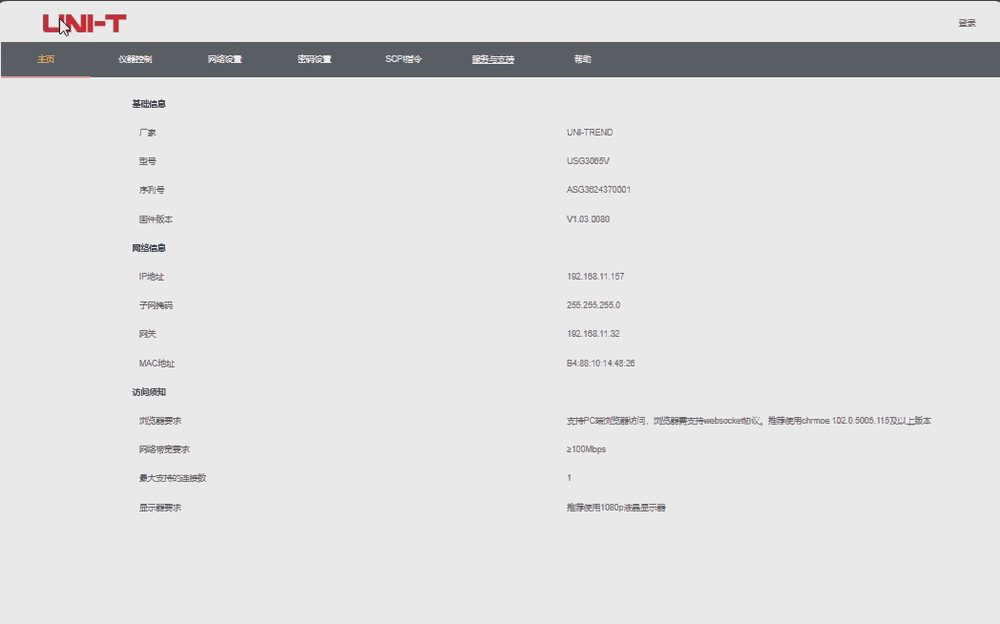

多维控制方式

可通过USB、LAN通信接口连接上位机进行控制

支持移动设备Web远程登录管理和查看

支持SCPI标准指令集，用C#、Python等编程

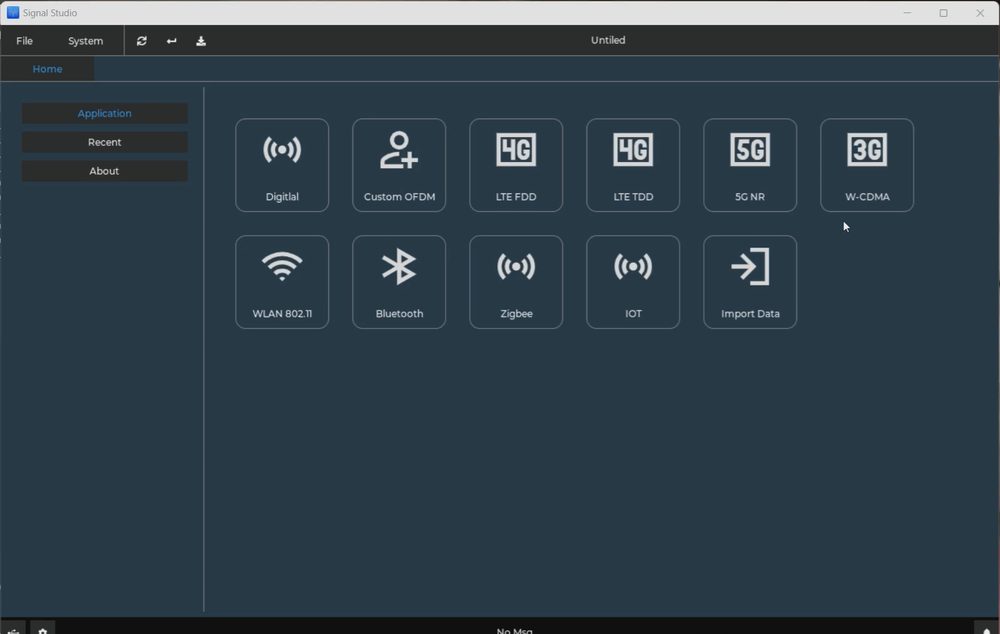

配套SignalStudio信号生成软件

支持在基带，射频或者微波频率段上创建自己需要的专用信号

通过SignalStudio可以更加简洁的生成各种标准调制信号

各种标准制式的无线通信信号，可以有效的减少信号仿真时间

在生产线上，也可以有效的提高生产测试效率

通过电脑端，让SignalStudio软件与优利德矢量信号发生器互联

可以将生成的信号一键导入到矢量信号发生器中

型号与技术参数

屏幕	5''电容触控
频率范围	CW:9kHz~6.5GHz IQ:＞5MHz~6GHz
频率分辨率	0.001Hz
相位噪声（1GHz@20kHz）	＜-122dBc/Hz
输出功率设置范围	-135dBm~+25dBm
机械衰减器	✔

型号对比

型号	屏幕	频率范围	频率分辨率	相位噪声（1GHz@20kHz）	输出功率设置范围	机械衰减器
USG3065V-P	5''电容触控	CW：9kHz~6.5GHz IQ：＞5MHz~6GHz	0.001Hz	＜-122dBc/Hz	-135dBm~+25dBm	✔
USG3045V-P	5''电容触控	CW：9kHz~4.5GHz IQ：＞5MHz~4.5GHz	0.001Hz	＜-122dBc/Hz	-135dBm~+25dBm	✔
USG3065V	5''电容触控	CW：9kHz~6.5GHz IQ：＞5MHz~6GHz	0.001Hz	＜-122dBc/Hz	-135dBm~+25dBm	—
USG3045V	5''电容触控	CW：9kHz~4.5GHz IQ：＞5MHz~4.5GHz	0.001Hz	＜-122dBc/Hz	-135dBm~+25dBm	—

产品视频

常见问答

如何连接web？

连接好网线-设置好适配器开启-自动获取IP地址（或手动输入IP地址）-进入WEB网页端输入局域网址http: //IP: 9000-弹出WEB登陆密码

什么是射频矢量信号发生器？

射频矢量信号发生器（RF Vector Signal Generator，简称 VSG）是一种高级射频测试仪器，能够生成带有复杂数字调制（如 QPSK, 16-QAM, OFDM, 5G NR, Wi-Fi 等）的射频信号。它是现代无线通信研发, 验证和生产测试中不可或缺的核心设备。

射频信号发生器应用于哪些领域？

射频模拟信号发生器：用于模拟电路和基础测试，接收机灵敏度, 射频器件, 通信设备, 雷达系统的研发, 生产与测试。
矢量信号发生器：用于测试现代数字通信系统（如4G/5G手机, Wi-Fi, 数字电视）。航空航天与国防, 汽车电子, 基站测试等

什么是数字调制？其形成过程是？

数字调制是将离散的数字信号（0/1组成的比特流）加载到连续的载波（高频无线电波）信号上（正弦波为主），通过改变控制载波的关键参数（幅度, 频率, 相位或其组合）来实现信号传输的过程—核心是让载波 “携带” 数字信息，适配不同场景下的通信, 测试需求。
形成方式：先生成I/Q基带信号→再通过IQ调制器（信号源内部有一个IQ调制器）上变频到射频

信号发生器有哪些类型？

函数信号发生器：多标准波形，低频通用μHz~MHz
任意波信号发生器：可生成用户自定义的、几乎任何形状的电信号波形
射频模拟信号发生器：生成高稳定 CW 信号，输出简单模拟调制信号 AM/FM/PM
射频矢量信号发生器：生成带有复杂数字调制的射频信号（如 QPSK、16-QAM、OFDM、5G NR、Wi-Fi 等）

调制功能启用后无调制效果什么原因？

调制源设置是否正确（内部 / 外部），外部调制需确认信号已接入后面板 “Modulation In” 接口；
核对调制频率、调制深度（或频偏、相偏）等参数是否在有效范围（如 AM 调制深度 0%~120%）；
确认基波波形和调制波类型选择正确（如 PWM 调制基波需为脉冲波）。

什么是 USG 的有效输出？

有效输出端，输出一个脉冲信号。当用户正在修改频率、幅度等参数时，Valid输出脉冲信号高电平；
参数设置完成后，Valid输出脉冲信号低电平。

什么是指定的电平设置范围精度？

在规定的输出功率范围内，当你在仪器上设定某一个输出电平（dBm），实际从 RF 端口输出的功率与设定值之间的最大允许误差，假设设置幅度范围为 −10 dBm，仪器实际给你的是 −10 dBm ± 多少？这个“±多少”，就是电平设置精度。 USG3000V/5000V幅度精度（Amplitude Accuracy）：≤ ±0.7 dB（典型值）

❓ 常见问答 6 查看更多 →

问：UNI-T信号源电源接入口与BNC输出端是否导通，绝缘接地最大42Vpk指的是？

答：

源输入端这个客户测试的脚是GND，输出端BNC外壳也是GND(有标识)，两者必须是导通的才对(一般为小于100mΩ，最大42Vpk对GND是指输出端BNC处的安全规格，此位置不能有超过42V峰值的电压，超过这个范围会有很大的损坏风险。产品输出不会有超过这个限值的电压，但如果有其他信号倒灌到这个输出端BNC，就存在超过这个限值的可能，如果超过限制就会损坏机器。比如误将一个50V的信号加到这个输出端BNC位置，就可能会损坏信号源。
