产品简介
UTL8500+系列直流电子负载是新一代智能4.3英寸TFT液晶大屏高性价电子负载。高达500kHz的高速同步采样,高性能的DSP处理。 0.1mV/0.01mA高分辨率，内置电压电流纹波显示，方便瞬态测试及多方位的智能模拟及分析。快捷、高效、直观的LIST可编程自动测试模式，满足大部分的研发及测试需要。

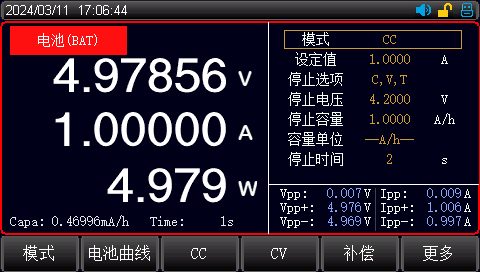

电池模式
可自定义截止电压、容量、时间，达到
条件即测试结束，可查看电池放电曲线

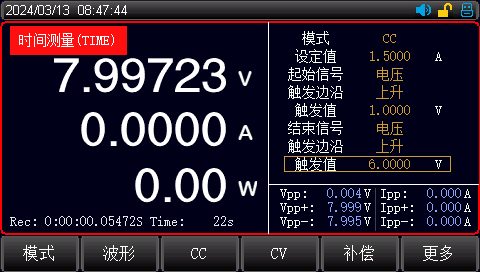

时间测试
模拟示波器的上升电压速度的测试，检测出被测电源从一个电压点上升／跌落到另一个电压点的时间，精度1ms

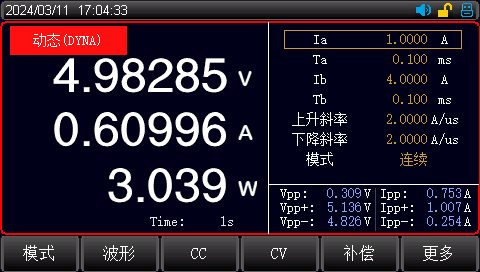

动态测试
设定两个定值参数， 负载带载在两个值之间来回切换

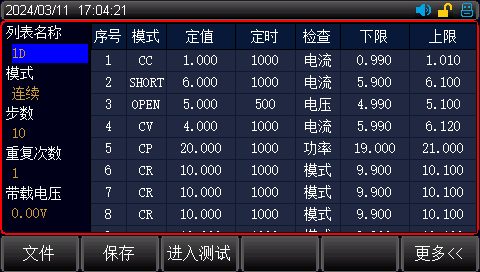

自动列表测试
可以按照设定的参数实现不同的模式轮流切换

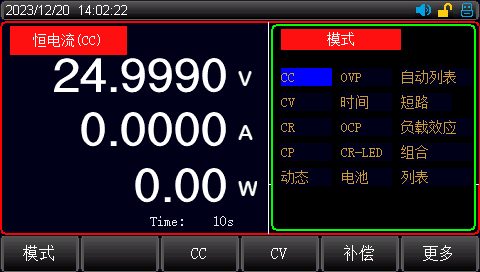

四种定态测试模式
CC、CV、CR、CP
型号与技术参数
| 总功率 | 0~300W |
|---|---|
| 分辨率 | 0.1mV/0.01mA |
| 显示 | 4.3'' TFT LCD |
| 电压 | 0~150V |
| 电流 | 0~30A |
| 最高动态频率 | 50kHz |
| 电流斜率 | 0.0006A/μs ~3A/μs |
| 纹波测试 | √ |
| 机柜尺寸 | 1/2 2U |
型号对比
| 型号 | 总功率 | 分辨率 | 显示 | 电压 | 电流 | 最高动态频率 | 电流斜率 | 纹波测试 | 机柜尺寸 |
|---|---|---|---|---|---|---|---|---|---|
| UTL8512+ | 0~300W | 0.1mV/0.01mA | 4.3'' TFT LCD | 0~150V | 0~30A | 50kHz | 0.0006A/μs ~3A/μs | √ | — |
| UTL8511+ | 0~150W | 0.1mV/0.01mA | 4.3'' TFT LCD | 0~150V | 0~30A | 50kHz | 0.0006A/μs ~3A/μs | √ | — |
产品视频
UTL8500+系列产品视频
1CC模式
2CP模式
3CR-LED测试
4CR模式
5CV模式
6OCP模式
7OVP模式
8电池测试模式
9动态模式
10短路测试
11负载效应测试
12列表测试
13时间测量
14自动列表测试
15组合模式
常见问答
UTL8211+ 和 UTL 8511A+ 的设计概念是一样的吗？UTL8511A+ 是否会像 UTL8211+ 那样敏感地触发反接保护功能？
UTL8211+ 和 UTL 8511A+ 的设计概念是一样的，但UTL8511A+ 不会像 UTL8211+ 那样敏感地触发反接保护功能。
如何使用UTL8512A可编程直流电子负载输出恒定电压5V和5A进行持续时间10分钟进行带载？
UTL8512A可以尝试在列表模式功能下设定所检查的电压和电流，同时设定600000ms即为10分钟，并选择上下限范围设定进行测试带载，UTL8500+系列可以直接在自动列表模式下进行完成测试
什么是电子负载？
电子负载是模拟各类用电设备的负载特性，对电源、电池、充电器等供电设备的输出性能进行测试与验证，通过内部功率器件（如 MOS 管、晶闸管）主动吸收电能，并可精确控制吸收的电流、电压、功率等参数
电子负载远端补偿作用是什么？
作用是消除测试线缆与接触电阻带来的电压降误差，确保电子负载对被测电源的电压测量与控制精度。如：设置10V/5A，线阻0.05Ω*5A=0.25V 实际输出电压为10-0.25V=9.75V（未开启补偿）若开启补偿则为9.99V误差＜0.1%
电子负载的CC和CV模式用于测量电源的哪个工作模式？
电子负载CC用于测试电源的恒压模式，电子负载CV用于测试电源的恒流模式
