产品简介
UTD1000C系列手持式数字存储示波器实现了易用性、优异的技术指标及众多功能性的完美结合，可帮助用户更快的完成测试工作。标度和位置旋钮提供了直观的操作，符合传统仪器的使用习惯，用户不必花大量的时间去学习和熟悉数字手持式数字存储示波器的操作，即可熟练使用。

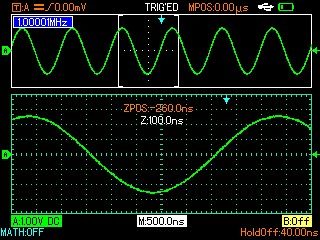

视窗扩展功能
精细的视窗扩展功能，精确分析波形细节与概貌；

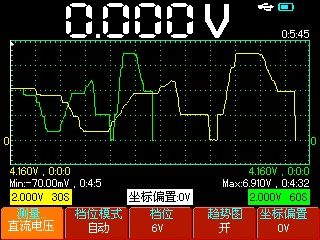

万用表趋势图功能
数字万用表功能，最大5999显示位数、趋势图打开可直观的看到测量值的变化情况

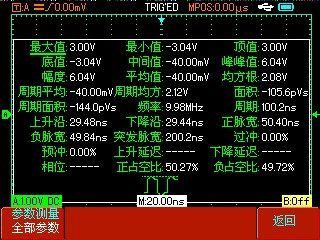

更多的参数测量种类
自动测量时显示光标峰峰值、幅值、最大值、最小值、顶端值、底端值、中间值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟、下降延迟的测量共27种

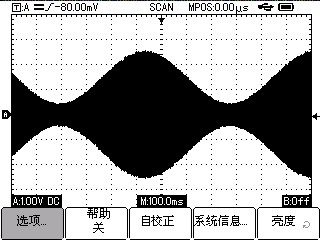

单色显示
可设置黑白显示 更适合户外强光下使用

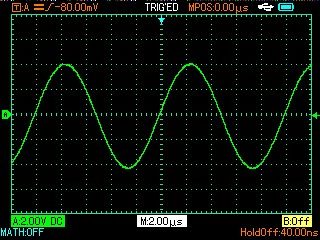

全自动设置功能
全自动设置功能（AUTO SCALE) 垂直和时基档位可随信号变化自动调整，无需人工干预

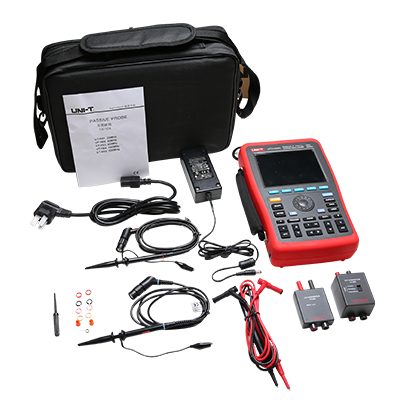

二合一
示波器&万用表

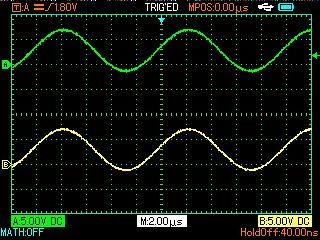

自动设置
强大的自动设置功能 ，对含有任何直流分量的信号能快速，准确的自动设置
型号与技术参数
| 模拟通道数 | 2 |
|---|---|
| 模拟带宽 | 200MHz/100MHz |
| 最高实时采样率 | 1GSa/s |
| 最大存储深度 | 7.5kpts |
型号对比
| 型号 | 模拟通道数 | 模拟带宽 | 最高实时采样率 | 最大存储深度 | 最高波形捕获率 | 数字通道 | 信号源 |
|---|---|---|---|---|---|---|---|
| UTD1202C | 2 | 200MHz | 1GSa/s | 7.5kpts | — | — | — |
| UTD1102C | 2 | 100MHz | 500MSa/s | 7.5kpts | — | — | — |
产品视频
示波器入门教程-1探头补偿矫正
示波器入门教程-2计数器测量
示波器入门教程-3 光标测量
示波器入门教程-4 电压表测量
示波器入门教程-5 参数显示
示波器入门教程-6 录制和存储
示波器入门教程-7 通过测试
示波器入门教程-8 截图和锁屏
示波器入门教程-9 触发方式
示波器入门教程-10 水平调节
示波器入门教程-11 跟踪源
示波器入门教程-12 垂直调节
示波器入门教程-13 通道介绍
示波器入门教程-14 Math功能
示波器入门教程-15 调佣波形
示波器入门教程-16 协议解码
示波器入门教程-17 捕捉单次波形
示波器入门教程-19 远程网页控制
示波器怎么选？看这里
走进示波器，了解它，使用它！
常见问答
为何电流探头测得数值与实际电流偏差较大？
电流探头的正确使用：首先预估电流大小，选择合适的量程或者先选择小量程档，连接示波器进行测试，最后调整示波器时基和幅值档位使波形正确显示，最后示波器测得电压，再与所选量程进行换算，即可得被测物的电流。
示波器测量误差比较大？
由于受环境因素的影响，测量误差偏大，可尝试使用示波器的"自校正"功能。
示波器测量同类型信号不同频率时（例:100kHz和10MHz）,测量出幅度不一致？
测量高频信号，需要外接50Ω匹配头，提高测量精确度；探头需选择10×档位，示波器通道设置探头衰减比×10。
示波器如何测量电流？
1. 需选配电流探头；
2. 观察电流探头的量程档位（例：100mV/A，10mV/A），选择合适的量程；
3. 示波器垂直偏转系数调至对应的量程（例：100mV/div，10mV/div）；
4. 测量直流电流，示波器通道耦合方式置为“直流”（测量直流时，探头需要校准），测量交流电流，示波器通道耦合方式置为“交流”；通道设置探头衰减比为×1；
5.电流探头箭头显示方向表示电流正极到负极的流动方向；
6.测量出均方根值（mV）除以电流探头档位量程，即被测信号的电流（A）；
2. 观察电流探头的量程档位（例：100mV/A，10mV/A），选择合适的量程；
3. 示波器垂直偏转系数调至对应的量程（例：100mV/div，10mV/div）；
4. 测量直流电流，示波器通道耦合方式置为“直流”（测量直流时，探头需要校准），测量交流电流，示波器通道耦合方式置为“交流”；通道设置探头衰减比为×1；
5.电流探头箭头显示方向表示电流正极到负极的流动方向；
6.测量出均方根值（mV）除以电流探头档位量程，即被测信号的电流（A）；
示波器信号已触发时，显示波形会闪烁，滚动，抖动？
当示波器测量非规则信号时，由于触发条件复杂，所以需要调节触发电平至有效信号范围内，至能稳定触发的位置。
示波器如何测量纹波？
1. 电源需带载满载输出；
2. 示波器通道设置：通道耦合为“交流”，带宽限制20MHz，衰减比×1；探头设置1×档；
3. 示波器调节到合适的垂直偏转系数与时基档位；
4. 避免干扰，接地端的选择要尽量靠近电源输出端；
5. 建议通过光标测量纹波峰峰值；
2. 示波器通道设置：通道耦合为“交流”，带宽限制20MHz，衰减比×1；探头设置1×档；
3. 示波器调节到合适的垂直偏转系数与时基档位；
4. 避免干扰，接地端的选择要尽量靠近电源输出端；
5. 建议通过光标测量纹波峰峰值；
示波器自动，正常，单次。三种触发模式的区别？
自动触发：有无输入都会触发扫描，从而与信号同步。
正常触发：会停留在上一次触发界面，直至下一次触发，才会描。
单次触发：当一次触发采集到波形，就会进入STOP（停止）状态。
正常触发：会停留在上一次触发界面，直至下一次触发，才会描。
单次触发：当一次触发采集到波形，就会进入STOP（停止）状态。
示波器如何波形存储以及波形录制？
波形存储的三种格式：WAV（只能本机存储，通过REF可调出），CSV（可用Excel图表功能转换成折线图），BIN（快速二进制数据存储，可用Matlab打开）。
波形录制：本机进行波形录制，可循环播放，也可以逐帧播放；运行上位机进行波形录制，可存储录制文件到电脑，回放录制波形文件，也可以导出文件数据。
波形录制：本机进行波形录制，可循环播放，也可以逐帧播放；运行上位机进行波形录制，可存储录制文件到电脑，回放录制波形文件，也可以导出文件数据。
示波器显示不正常(如:基线不居中/无法测量直流信号)?
示波器显示不正常：例如基线热机后依然不归零，建议检查“直流偏置”功能是否打开？也可以尝试恢复出厂设置。例如无法测量直流信号，建议检查通道设置耦合是否是“直流”？ 也可以尝试恢复出厂设置。
示波器测量与万用表测量的值不一样？
在有效频响范围内，真有效值万用表测量值对应示波器测量的均方根值；示波器的测量误差3%，通用万用表的测量精度更高。
示波器如何测量市电220V？
1. 为示波器配备隔离变压器供电；
2. 推荐使用100：1 高压无源探头，以保护示波器的使用寿命；
3. 如果需要经常测试交流或变频信号，建议选配高压差分探头；
4. 示波器通道耦合方式置为“交流”，垂直偏转系数调至100V/div，水平时基调至5ms/div，触发源置为“市电”；
5.探钩接火线或零线，探头接地夹接零线或火线；
6.打开参数测量菜单(Measure)，测量值：峰峰值（约620V），均方根值（约220V）
2. 推荐使用100：1 高压无源探头，以保护示波器的使用寿命；
3. 如果需要经常测试交流或变频信号，建议选配高压差分探头；
4. 示波器通道耦合方式置为“交流”，垂直偏转系数调至100V/div，水平时基调至5ms/div，触发源置为“市电”；
5.探钩接火线或零线，探头接地夹接零线或火线；
6.打开参数测量菜单(Measure)，测量值：峰峰值（约620V），均方根值（约220V）
采样率不足对测试测量有什么影响？
1.造成波形的漏失
2.被测波形发生混淆；
3.影响对高频信号的幅度和边沿测试
2.被测波形发生混淆；
3.影响对高频信号的幅度和边沿测试
