规格参数
产品简介

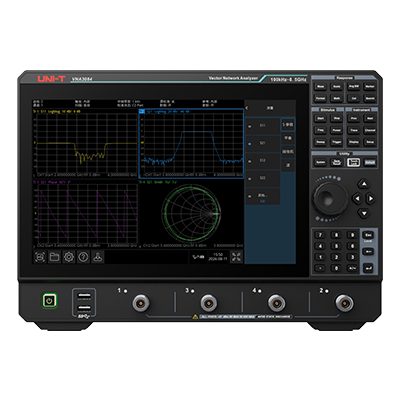

VNA3000 系列矢量网络分析仪虽然紧凑架构，却能做到高精度测试。8.5GHz频率覆盖主流通信与扫频测试；输出功率-55dBm～+13dBm宽幅可调，轻松驱动低噪放至功放全场景；125dB 动态范围配合10Hz窄中频，可稳定捕捉微弱信号；40μs/pts扫描速度，有效提升产线测试效率；0.003dB rms 噪声确保数据稳定，2/4 端口满足多器件与平衡测试，配备 USB、LAN 等完备接口，实现了高端仪器的性能，精准支撑从研发到量产的整个流程。

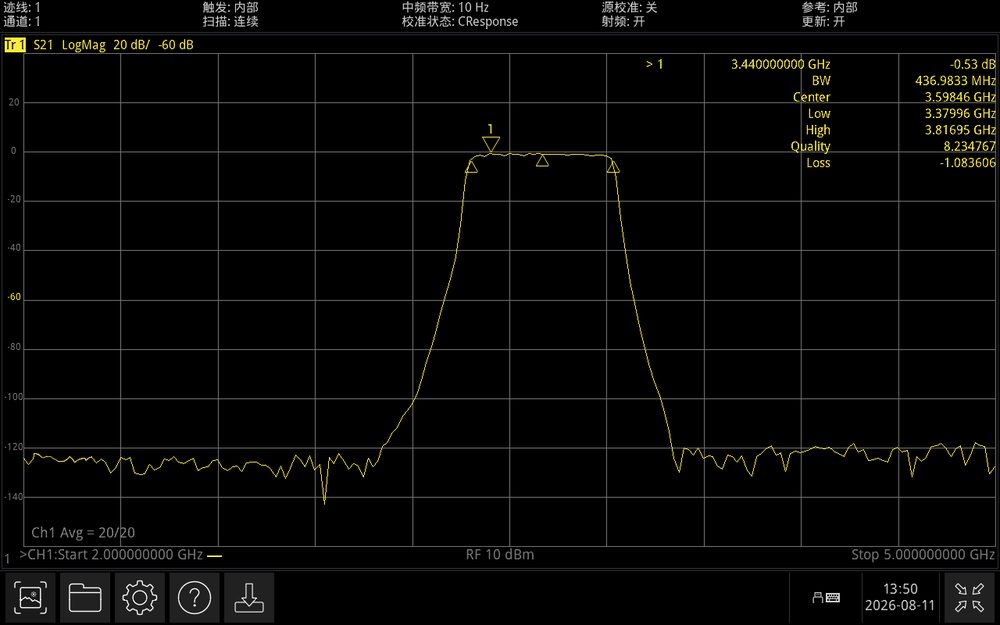

>125dB动态范围
>125dB的动态范围，优化了链路底噪和接收灵敏度，确保了远距离大损耗场景下的测量稳定性。不管是高抑损滤波器带外微弱信号，还是高隔离度模块的微小反射信号，都能稳定捕捉，避免底噪淹没的问题

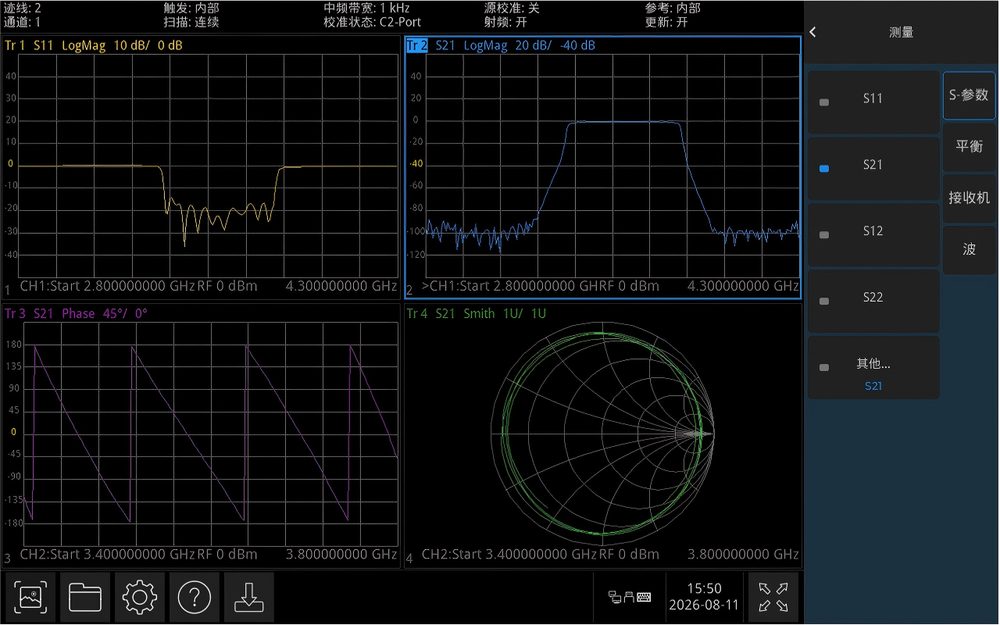

不止于S参数 解锁多维度信号洞察
S参数测量
用于精确描述被测器件（DUT）如何与射频信号相互作用
平衡测量
平衡测量可直接输出差分、共模信号及CMRR值，有效简化高速接口的测试流程
接收机测量
接收机比率模式和无比率模式/可以灵活切换
波量
波量测量能独立分析入射波、反射波和传输波，支撑混频器与脉冲测量

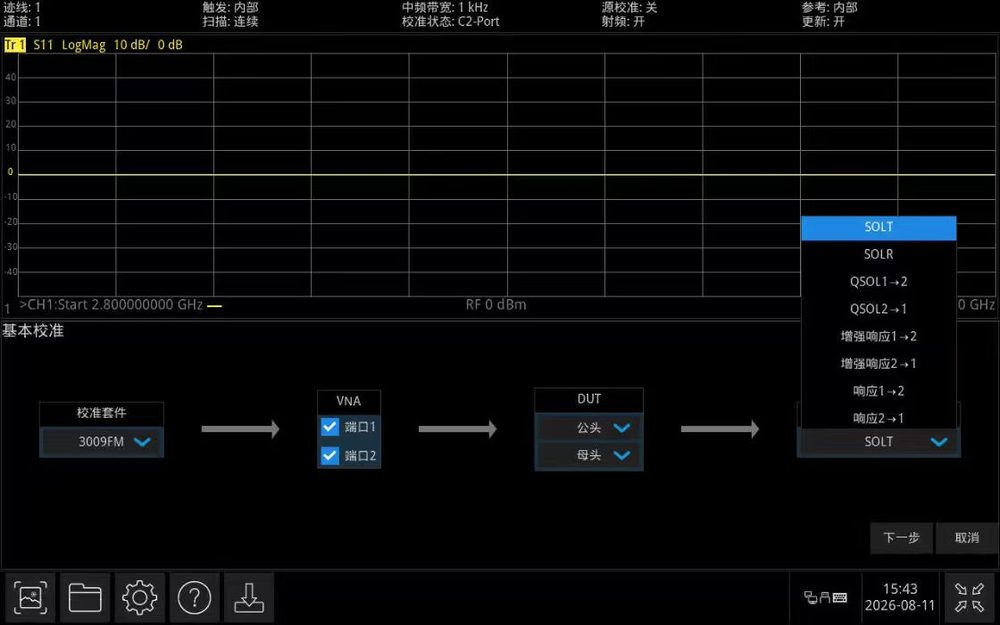

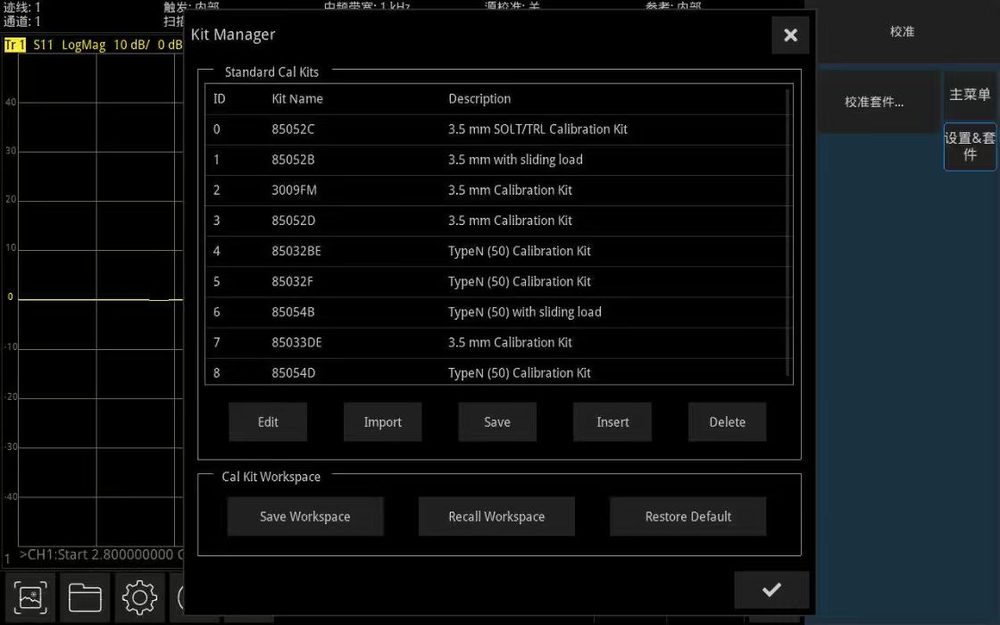

校准全覆盖 精准去嵌
基础校准
OSL、SOLT、SOLR、QSOLT、响应校准、增强响应校准、电子校准
功率校准
源功率校准、接收机功率校准
校准辅助与管理
端口扩展、校准套件套管理
夹具仿真
应用夹具、去嵌入

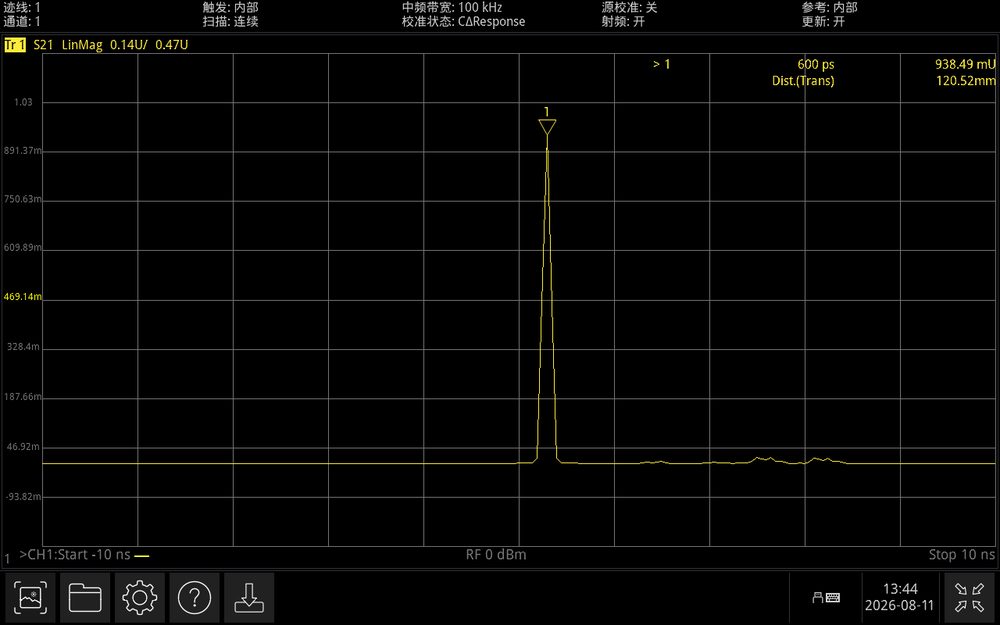

时域转换分析，故障定位一目了然
时域范围灵活配置
变换模式自由切换
门控类型丰富可选
门控形状参数可调

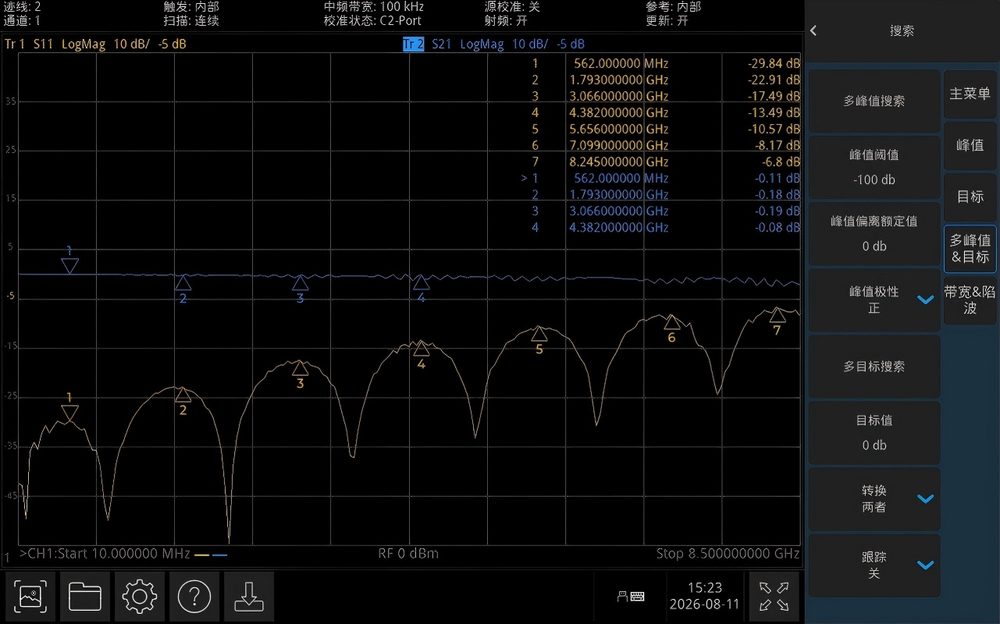

智能游标搜索，快速定位关键特征
游标差值、离散、固定/正常、跟踪
峰值&多峰值、目标&多目标

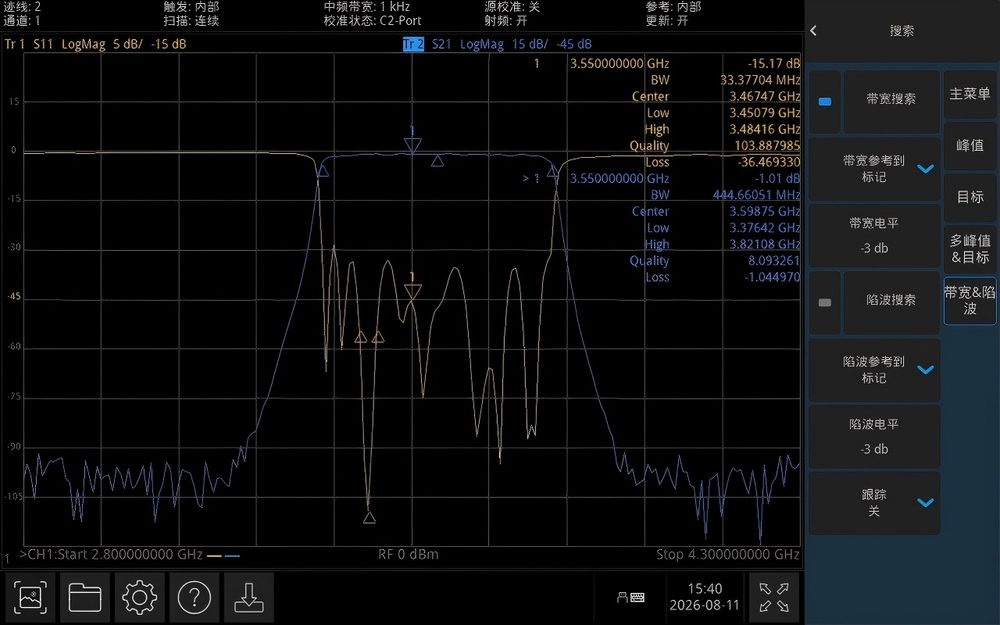

带宽、陷波搜索

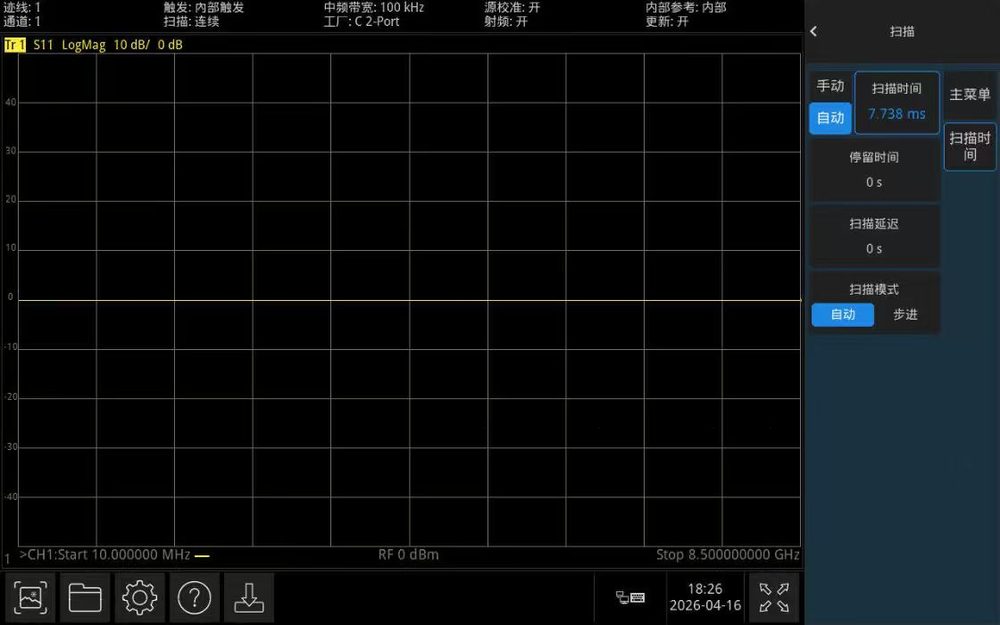

40μs极速扫描 高效协同
扫描时间
< 40μs/pts ( 100kHz IFBW )
< 157ms/pts ( 10Hz IFBW )
最高 10000 次平均
延时孔径灵活协同
极限验证 可靠无忧

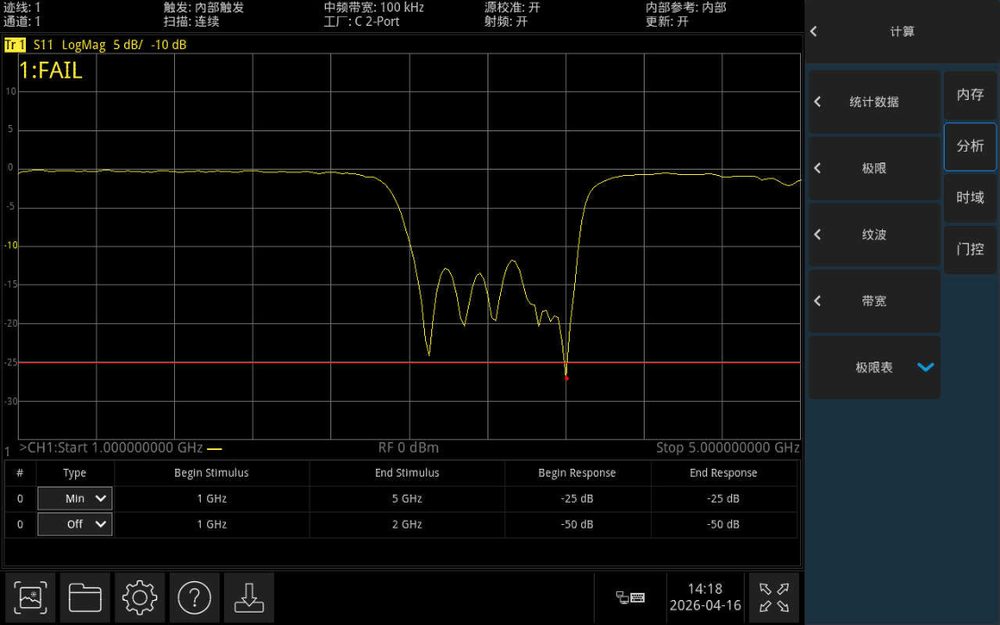

极限测试
模拟极端工况，全面评估器件抗压能力与可靠性边界

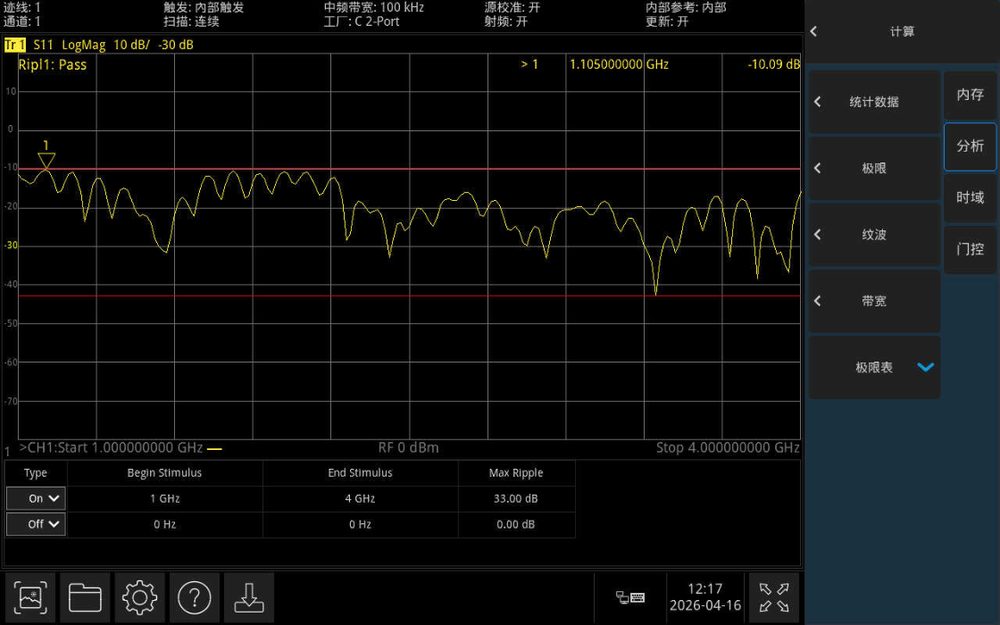

纹波测试
准确量化带内平坦度，确保信号传输一致性
带宽验证
精准捕获通带特性，严苛指标一测可知
型号与技术参数
| 频率范围 | 100kHz～8.5GHz |
|---|---|
| 端口数 | 2/4 |
| 中频带宽范围 | 10Hz～3MHz |
| 动态范围 | >125dB |
| 频率分辨率 | 1Hz |
| 输出功率设置范围 | -55dBm～+13dBm |
| 测量速度 | 40μs/pts |
型号对比
| 型号 | 频率范围 | 端口数 | 中频带宽范围 | 动态范围 | 频率分辨率 | 输出功率设置范围 | 测量速度 |
|---|---|---|---|---|---|---|---|
| VNA3084 | 100kHz～8.5GHz | 4 | 10Hz～3MHz | >125dB | 1Hz | -55dBm～+13dBm | 40μs/pts |
| VNA3082 | 100kHz～8.5GHz | 2 | 10Hz～3MHz | >125dB | 1Hz | -55dBm～+13dBm | 40μs/pts |
| VNA3044 | 100kHz～4.5GHz | 4 | 10Hz～3MHz | >125dB | 1Hz | -55dBm～+13dBm | 40μs/pts |
| VNA3042 | 100kHz～4.5GHz | 2 | 10Hz～3MHz | >125dB | 1Hz | -55dBm～+13dBm | 40μs/pts |
