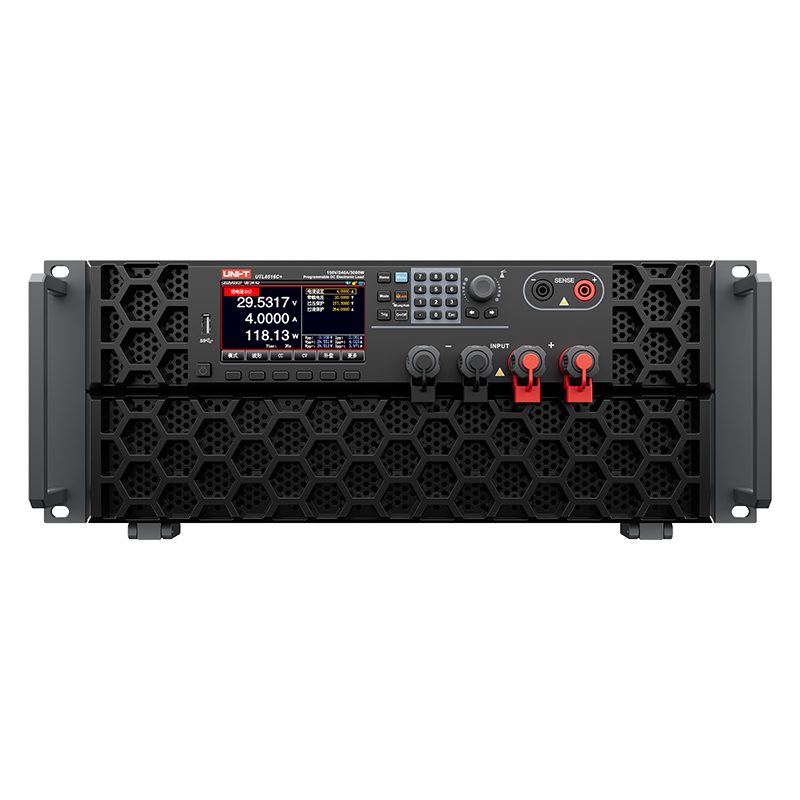

UTL8500X+系列直流电子负载

Name: UTL8500X+系列 直流电子负载
Brand: UNI-T优利德
SKU: UTL8516B+ / UTL8516C+ / UTL8514B+ / UTL8514C+ / UTL8513B+ / UTL8513A+ / UTL8512A+ / UTL8511B+ / UTL8511A+
Availability: InStock

型号：UTL8516B+ / UTL8516C+ / UTL8514B+ / UTL8514C+ / UTL8513B+ / UTL8513A+ / UTL8512A+ / UTL8511B+ / UTL8511A+

分类国货精品 > UNI-T 摘要瞬态测试多方位分析智能模拟分析直观测试 LIST可编程自动测试研发测试 s高速采样动态波形高速测量电池曲线测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
UTL8516B+	0~3000W / 0.01mV/0.1mA / 4.3'' TFT LCD / 0~500V	台	登录可见	登录可见	源站未税参考价
UTL8516C+	0~3000W / 0.01mV/0.1mA / 4.3'' TFT LCD / 0~150V	台	登录可见	登录可见	源站未税参考价
UTL8514B+	0~1500W / 0.01mV/0.1mA / 4.3'' TFT LCD / 0~500V	台	登录可见	登录可见	源站未税参考价
UTL8514C+	0~1500W / 0.01mV/0.1mA / 4.3'' TFT LCD / 0~150V	台	登录可见	登录可见	源站未税参考价
UTL8513B+	0~600W / 1mV/0.01mA / 4.3'' TFT LCD / 0~500V	台	登录可见	登录可见	源站未税参考价
UTL8513A+	0~600W / 1mV/0.01mA / 4.3'' TFT LCD / 0~150V	台	登录可见	登录可见	源站未税参考价
UTL8512B+ (2024)	0~400W / 0.01mV/0.1mA / 4.3'' TFT LCD / 0~500V	台	登录可见	登录可见	源站未税参考价
UTL8512A+	0~400W / 0.1mV/0.01mA / 4.3'' TFT LCD / 0~150V	台	登录可见	登录可见	源站未税参考价
UTL8511B+	0~200W / 0.1mV/0.01mA / 4.3'' TFT LCD / 0~500V	台	登录可见	登录可见	源站未税参考价
UTL8511A+	0~200W / 0.1mV/0.01mA / 4.3'' TFT LCD / 0~150V	台	登录可见	登录可见	源站未税参考价

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品简介

UTL8500X+系列直流电子负载是新一代智能4.3英寸TFT液晶大屏高性价电子负载。高达500kSa/s的高速同步采样，高性能的DSP处理。最高显示分辨率 0.01mV/0.1mA，电压电流可波形显示，方便瞬态测试及多方位的智能模拟及分析。快捷、高效、直观的LIST可编程自动测试模式，满足大部分的研发及测试需要。

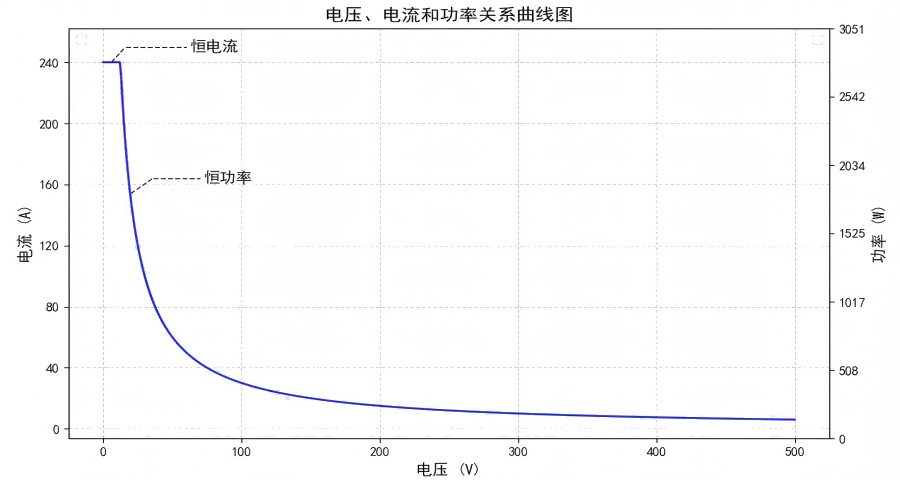

宽范围负载

高性能配置，满足严苛需求

电压范围：最高可达 500V，适应高压应用场景

电流输出：最大支持 240A，强劲动力持续稳定

功率覆盖：峰值功率 3000W，轻松应对高负载需求

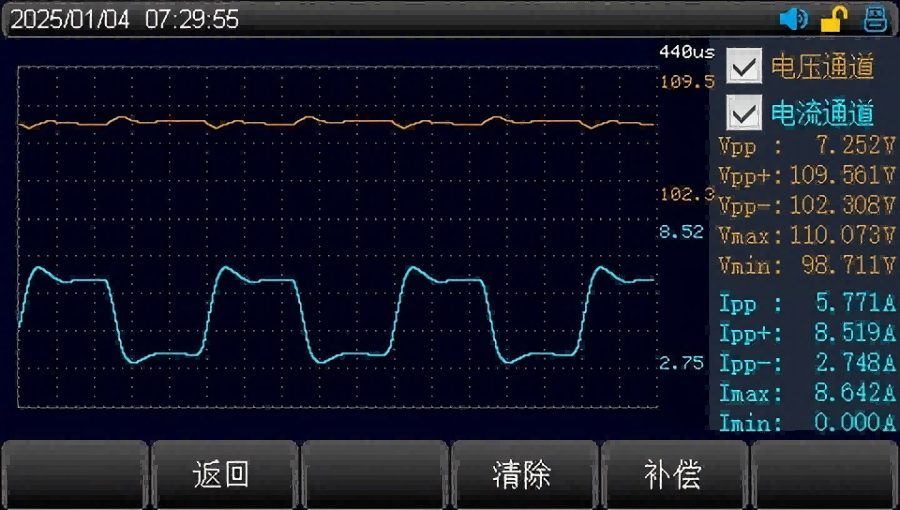

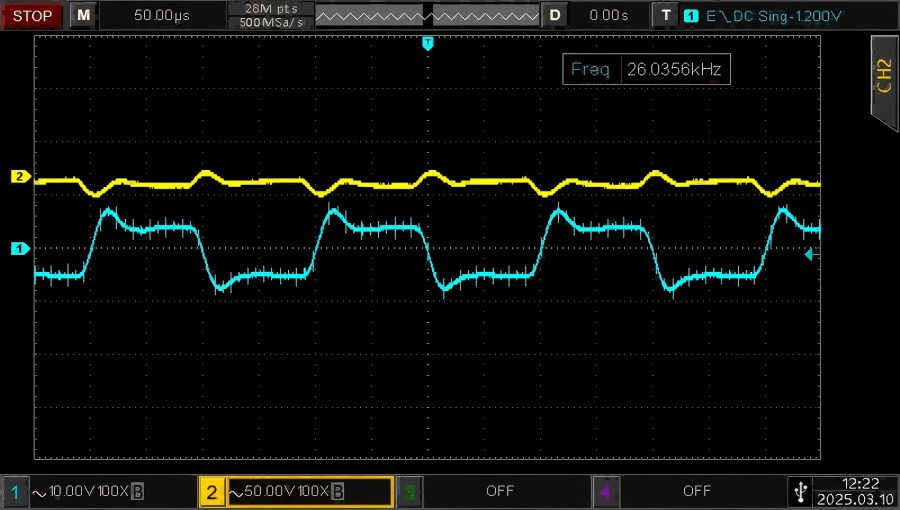

实时波形显示

500kSa/s高速采样

动态波形高速测量显示

也可以进行纹波测量

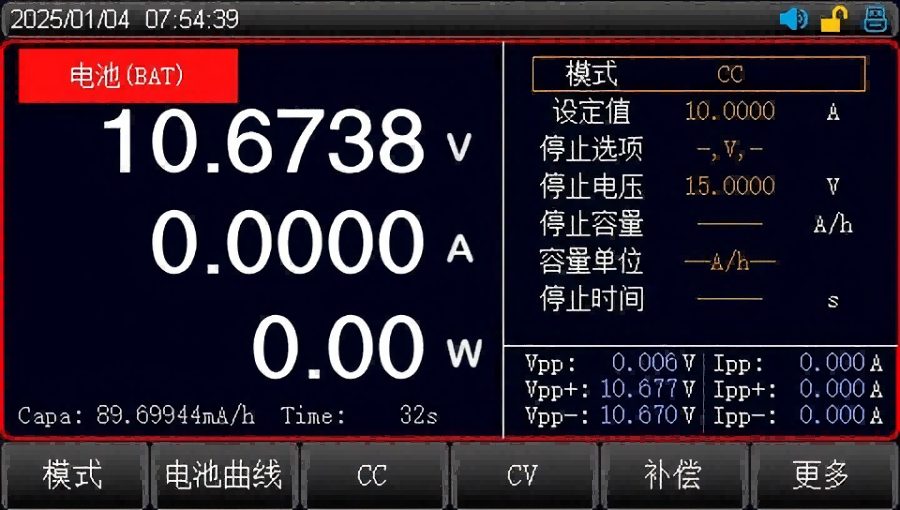

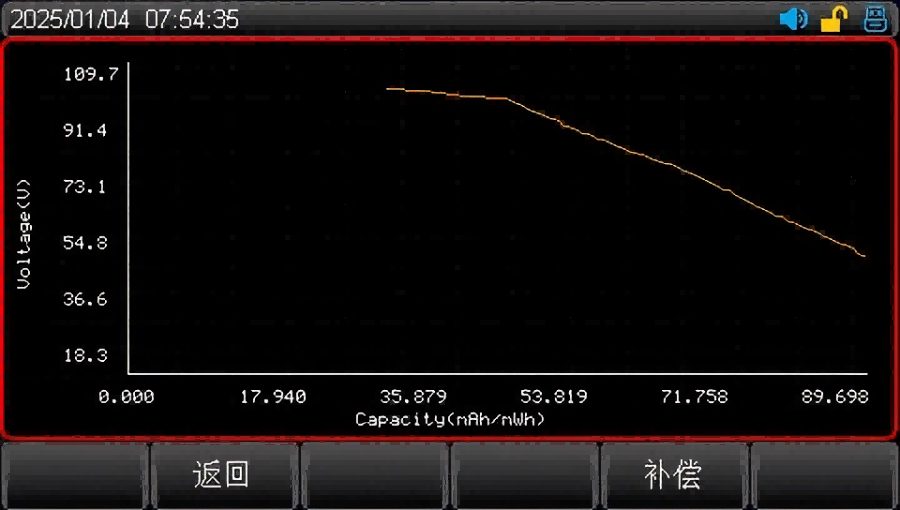

电池曲线测量

容量精准记录

实时监测电池充放电容量，精确记录能量变化，支持mA/h、W/h双单位显示

动态曲线可视化

高清LCD实时显示电压、电流、容量变化曲线

支持数据缩放、分段分析、历史对比

曲线图/数据表双模式切换，测试结果一目了然

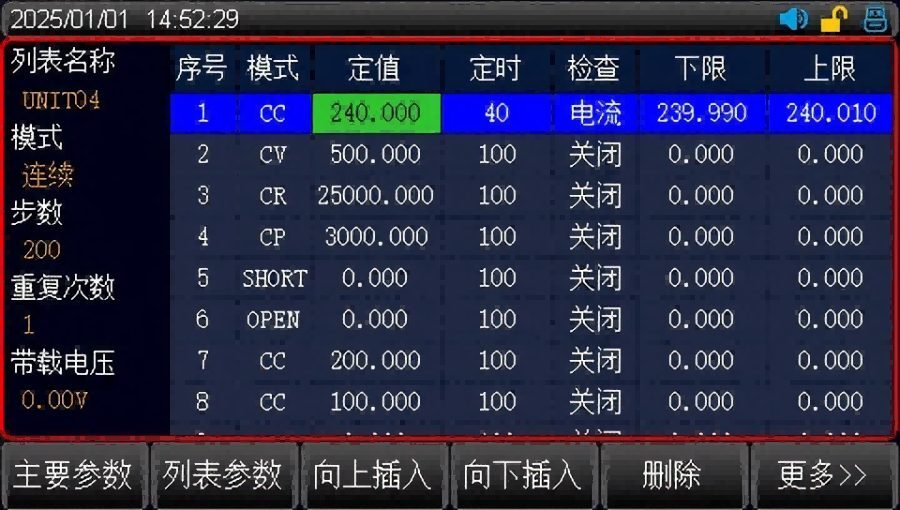

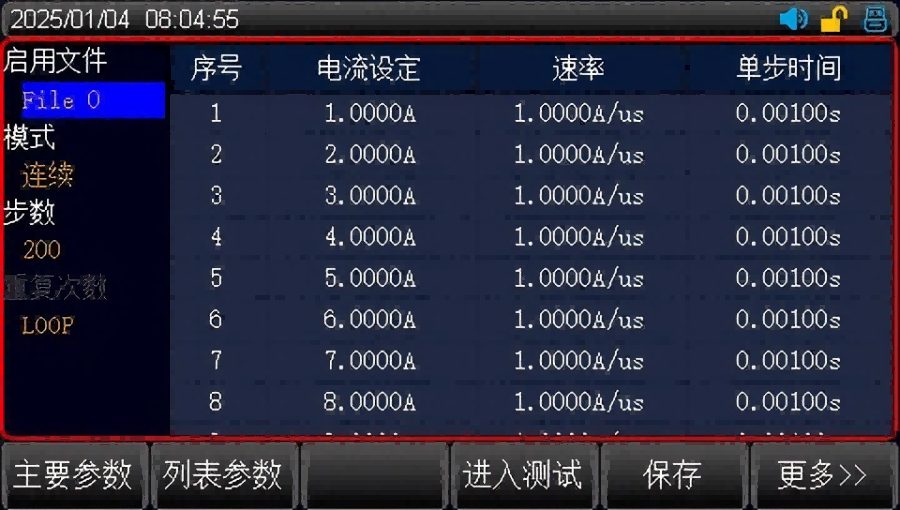

自动列表测试

自动列表/高速时序列表测试

200步测试序列

可以组合任意负载控制波形

最小单步控制时间10㎲

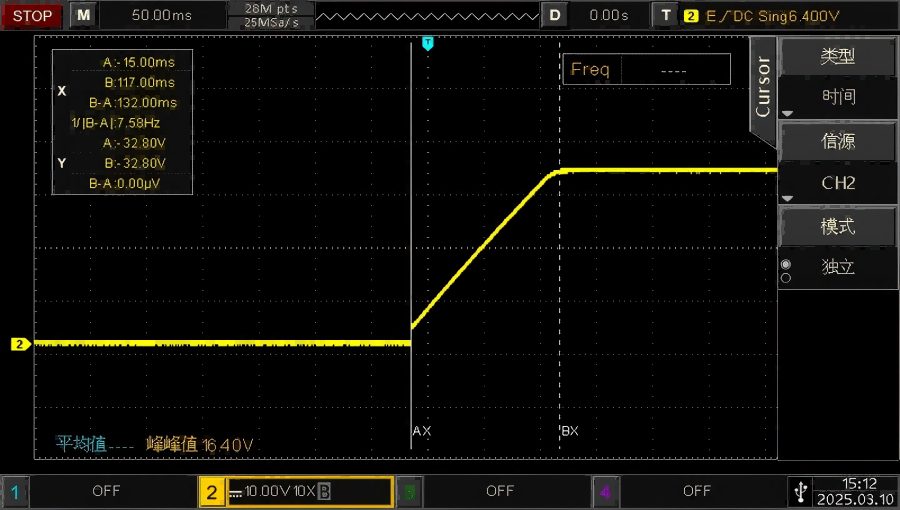

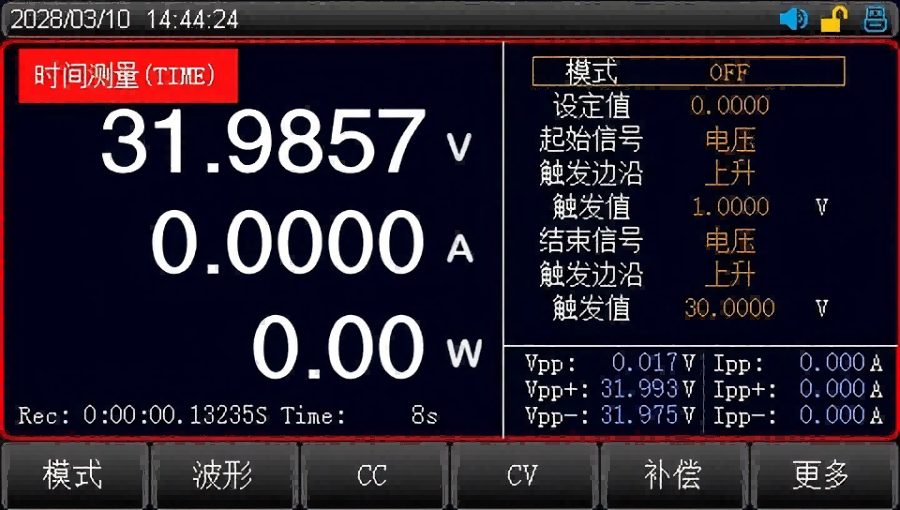

时序测量

精准捕捉电源关键时序特性：

上电过程：监测电压建立、电流爬升动态特性

稳定运行：实时记录稳态工作参数

断电过程：分析掉电延迟、电流衰减曲线

瞬态响应：高速采样突加突卸负载响应

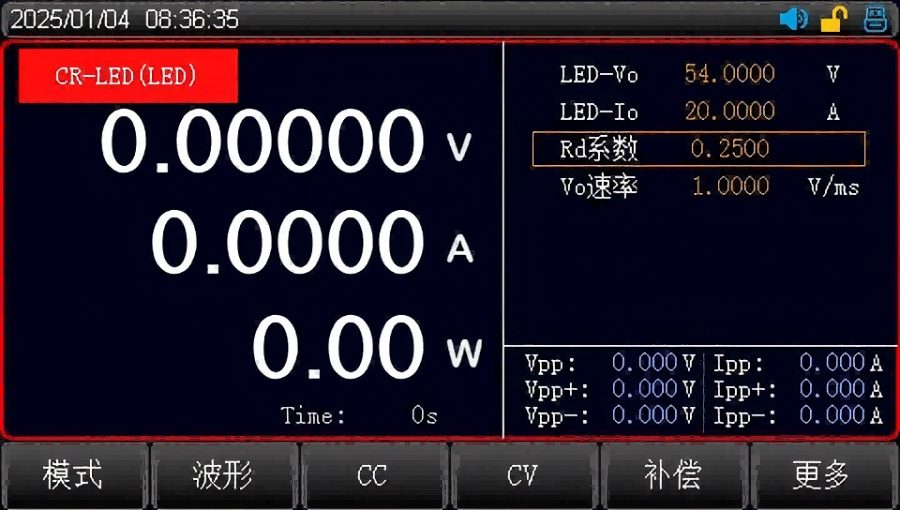

LED电源测试

高速硬件电路实现LED模拟测试

适用广泛的LED电源测试

型号与技术参数

总功率	0~3000W
分辨率	0.01mV/0.1mA
显示	4.3" TFT LCD
电压	0~500V
电流	0~240A
最高动态频率	50kHz
电流斜率	0.0006 ~3.00 A/μs
纹波测试	√

型号对比

型号	总功率	分辨率	显示	电压	电流	最高动态频率	电流斜率	纹波测试
UTL8516B+	0~3000W	0.01mV/0.1mA	4.3'' TFT LCD	0~500V	0~240A	50kHz	0.0006 ~3.00 A/μs	√
UTL8516C+	0~3000W	0.01mV/0.1mA	4.3'' TFT LCD	0~150V	0~240A	50kHz	0.0006 ~3.00 A/μs	√
UTL8514B+	0~1500W	0.01mV/0.1mA	4.3'' TFT LCD	0~500V	0~120A	50kHz	0.0006 ~3.00 A/μs	√
UTL8514C+	0~1500W	0.01mV/0.1mA	4.3'' TFT LCD	0~150V	0~240A	50kHz	0.0006 ~3.00 A/μs	√
UTL8513B+	0~600W	1mV/0.01mA	4.3'' TFT LCD	0~500V	0~60A	50kHz	0.0006 ~3.00 A/μs	√
UTL8513A+	0~600W	1mV/0.01mA	4.3'' TFT LCD	0~150V	0~120A	50kHz	0.0006 ~3.00 A/μs	√
UTL8512B+ (2024)	0~400W	0.01mV/0.1mA	4.3'' TFT LCD	0~500V	0~30A	50kHz	0.0006 ~3.00 A/μs	√
UTL8512A+	0~400W	0.1mV/0.01mA	4.3'' TFT LCD	0~150V	0~30A	50kHz	0.0006 ~3.00 A/μs	√
UTL8511B+	0~200W	0.1mV/0.01mA	4.3'' TFT LCD	0~500V	0~15A	50kHz	0.0006 ~3.00 A/μs	√
UTL8511A+	0~200W	0.1mV/0.01mA	4.3'' TFT LCD	0~150V	0~30A	50kHz	0.0006 ~3.00 A/μs	√
