规格型号价格
规格参数
产品简介
UTG9000T系列函数/任意波形发生器，使用DDS直接数字频率合成技术，可生成高精度、稳定、纯净、低失真的信号，还能提供高频率且具有快速上升沿和下降沿的方波。是一款高性能、多功能的四通道函数/任意波形发生器。便捷的触控操作界面、优越的技术指标及人性化的图形显示风格，可帮助您更快的完成工作任务，提高工作效率，是满足您目前及未来测试需求的多用途设备。

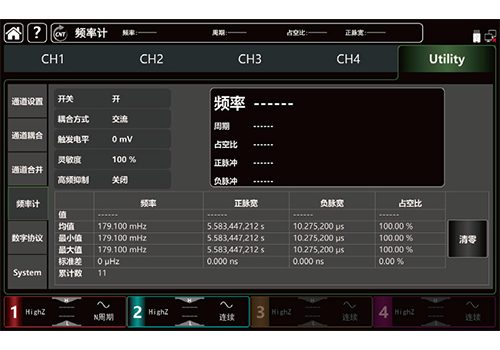

高精度频率计
800MHz
8位高精度频率计

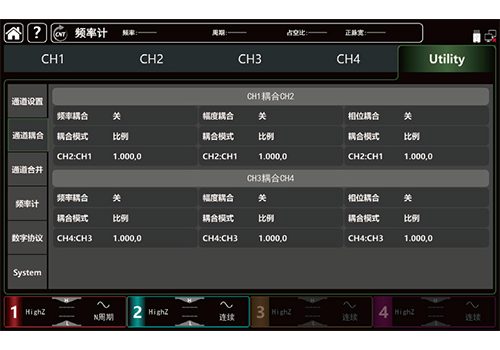

通道功能
通道耦合&通道合并

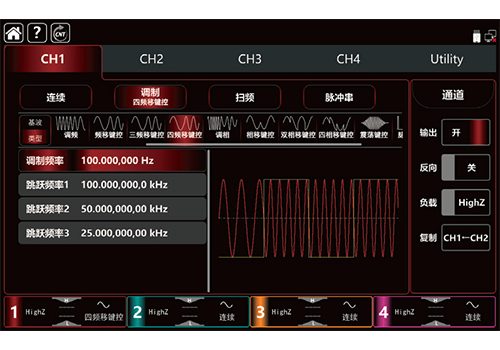

调制信号
调制类型：AM,FM,PM,DSB-AM,QAM,ASK,FSK,PSK,BPSK,QPSK,OSK,PWM,SUM
新增3FSK,4FSK调制功能

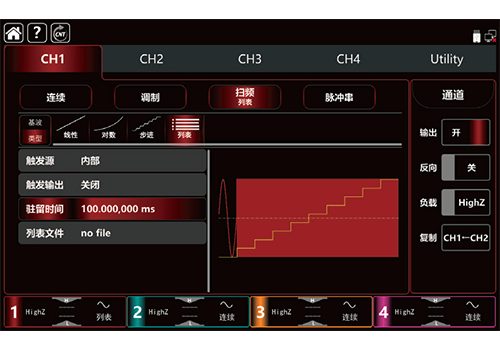

扫频功能
多种扫频类型：线性、对数、步进，列表

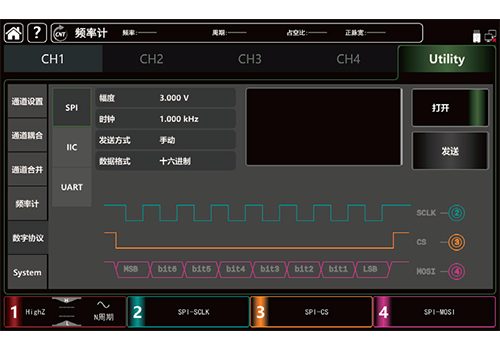

协议输出
3种标准数字协议输出：SPI,IIC,UART

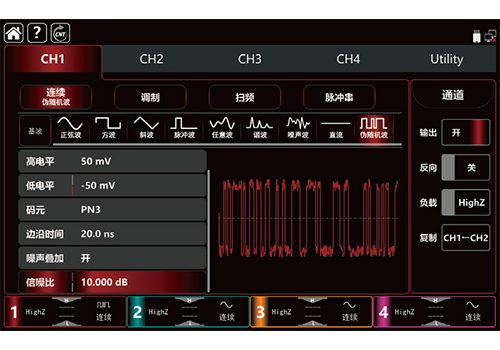

新增功能
新增伪随机序列，及连续波一键信噪比输出
型号与技术参数
| 最高输出频率 | 600MHz |
|---|---|
| 最高采样率 | 2.5GSa/s |
| 垂直分辨率 | 16bit |
| 通道数 | 4 |
| 最大任意波长度 | 64Mpts |
| 硬件频率计 | 8位 |
| 屏幕触控 | √ |
型号对比
| 型号 | 最高输出频率 | 最高采样率 | 垂直分辨率 | 通道数 | 最大任意波长度 | 硬件频率计 | 屏幕触控 |
|---|---|---|---|---|---|---|---|
| UTG9604T | 600MHz | 2.5GSa/s | 16bit（全通道） | 4 | 64Mpts | 8位 | ✔ |
| UTG9504T | 500MHz | 2.5GSa/s | 14bit（主通道） 16bit（辅通道） | 4 | 64Mpts | 8位 | ✔ |
| UTG9354T | 350MHz | 2.5GSa/s | 14bit（主通道） 16bit（辅通道） | 4 | 64Mpts | 8位 | ✔ |
产品视频
UTG9000T系列产品视频
常见问答
任意波形编辑器的任意波形如何输出？
通过任意波形编辑器画任意波形，保存任意波至电脑，打开信号源上位机控制面板，点击右键，发送任意波文件即可输出。
如何输出想要的任意波（信号源自带以外的信号）？
通过信号源上位机中的任意波形编辑器，编辑想要的任意波文件，再通过U盘加载至信号源任意波路径，即可输出编辑的任意波。
信号源输出幅度值，示波器测量出结果相差一倍？
由于信号源默认输出负载为50Ω，大部分示波器输出阻抗为1MΩ，因此需要调整信号源的输出负载至高阻，阻抗匹配后示波器的测量值与信号源输出幅度值一致。
UTG4000A信号源如何输出2路波形相反，相位不同的信号？
1.从UTILITY设置将CH1和CH2通道的同步输出打开。
2.将CH1通道输出设置为反相，即CH1和CH2输出极性相反。
2.将CH1通道输出设置为反相，即CH1和CH2输出极性相反。
UNI-T各系列信号源的输出幅值是多少？
UNI-T各系列信号源如UTG900E, UTG2000A, UTG2000B, UTG4000A, UTG9000T在输出阻抗为50Ω时，正弦波最大Vpp=10Vpp 输出阻抗为高阻时，正弦波最大Vpp=20Vpp随着频率增大电压会有减小:
为什么任意波文件不能保存？
若任意波文件大小超过16k（多少K）或表头与信号源型号不符的任意波文件不能存到信号源内。
一旦将输出阻抗设置为“高阻抗”，过一会又恢复到50Ω
这种可能性基本上是你在设置电压值参数时，改变了电压单位。 选择 dbm时，只对应 50Ω 的输出阻抗
UNI-T信号源电源接入口与BNC输出端是否导通，绝缘接地最大42Vpk指的是？
源输入端这个客户测试的脚是GND，输出端BNC外壳也是GND(有标识)，两者必须是导通的才对(一般为小于100mΩ，最大42Vpk对GND是指输出端BNC处的安全规格，此位置不能有超过42V峰值的电压，超过这个范围会有很大的损坏风险。产品输出不会有超过这个限值的电压，但如果有其他信号倒灌到这个输出端BNC，就存在超过这个限值的可能，如果超过限制就会损坏机器。比如误将一个50V的信号加到这个输出端BNC位置，就可能会损坏信号源。
信号源的频率精度, 幅度精度, 平坦度是指？
频率精度: 信号发生器的输出频率跟设定频率的比值，
（输出频率-输出频率（Hz）x 老化率（ppm/年）x 自上次校准以来的时间）/输出频率
幅度精度: 信号发生器的输出幅度跟设定幅度的比值
平坦度: 一个频率变换到另一个频率时幅度的变化称为平坦度。（一般以1kHz为典型值对比）
幅度从一个频率到另一个频率的改变越小，输出就越平坦。
幅度从一个频率到另一个频率的改变越大，输出就越不平坦。
（输出频率-输出频率（Hz）x 老化率（ppm/年）x 自上次校准以来的时间）/输出频率
幅度精度: 信号发生器的输出幅度跟设定幅度的比值
平坦度: 一个频率变换到另一个频率时幅度的变化称为平坦度。（一般以1kHz为典型值对比）
幅度从一个频率到另一个频率的改变越小，输出就越平坦。
幅度从一个频率到另一个频率的改变越大，输出就越不平坦。
如何使用UTG2000B系列的延迟功能；如: 一個脈衝訊號作為觸發，並設定的延遲功能，當脈衝訊號輸入 UTG-2062B 後，希望 CH1 能立即作動，而 CH2 則依據延遲設定的時間，在２～３個毫秒後才作動。如果可以該如何設定？
使用UTG9504T外部信号接入UTG2062B的FSK Trig, 并设置为幅度值为3.3V, 选择脉冲串模式，触发源为手动，循环次数为1
UTG2062B 设置:
CH1脉冲串模式，调制源外部, 延迟0秒。
CH2 脉冲串模式， 调制源外部， 延迟2ms。
示波器选择单次触发。
UTG2062B 设置:
CH1脉冲串模式，调制源外部, 延迟0秒。
CH2 脉冲串模式， 调制源外部， 延迟2ms。
示波器选择单次触发。
屏幕无显示（黑屏）?
如果按下前面板电源开关信号发生器仍然黑屏，没有任何显示
1.检查电源是否接好。
2.检查后面板的电源开关是否接好和置“I”。
3.前面板的电源开关是否接好。
4.重新启动仪器。
5.如果仍然无法正常使用本产品，请与经销商或当地办事处联系，让我们为您服务。
1.检查电源是否接好。
2.检查后面板的电源开关是否接好和置“I”。
3.前面板的电源开关是否接好。
4.重新启动仪器。
5.如果仍然无法正常使用本产品，请与经销商或当地办事处联系，让我们为您服务。
无波形输出?
设置正确但没有波形输出
1.检查 BNC 电缆与通道输出端是否正确连接。
2.检查按键 CH1 或 CH2 是否打开。
3.将仪器当前设置保存到 U 盘后“恢复出厂设置”，然后重新启动仪器。
4.如果仍然无法正常使用本产品，请与经销商或当地办事处联系，让我们为您服务。
1.检查 BNC 电缆与通道输出端是否正确连接。
2.检查按键 CH1 或 CH2 是否打开。
3.将仪器当前设置保存到 U 盘后“恢复出厂设置”，然后重新启动仪器。
4.如果仍然无法正常使用本产品，请与经销商或当地办事处联系，让我们为您服务。
不能正确识别 U 盘？
1.检查 U 盘设备是否可以正常工作。
2.确保使用的是 Flash 型 U 盘设备，本仪器不支持硬盘型 U 盘设备。
3.重新启动仪器，再次插入 U 盘是否能正常工作。
4.如果仍然不能正确认别U盘，请与经销商或当地办事处联系，让我们为您服务。
2.确保使用的是 Flash 型 U 盘设备，本仪器不支持硬盘型 U 盘设备。
3.重新启动仪器，再次插入 U 盘是否能正常工作。
4.如果仍然不能正确认别U盘，请与经销商或当地办事处联系，让我们为您服务。
保养和清洁维护.
(1)一般保养
请勿把仪器储存或放置在液晶显示器会长时间受到直接日照的地方。小心: 请勿让喷雾
剂, 液体和溶剂沾到仪器或探头上，以免损坏仪器或探头。
(2)清洁
根据操作情况经常对仪器和探头进行检查。按照下列步骤清洁仪器外表面:
请用质地柔软的布擦试仪器和探头外部的浮尘。清洁液晶显示屏时，注意不要划伤透明
的 LCD 保护屏。
用潮湿但不滴水的软布擦试仪器，请注意断开电源。可使用柔和的清洁剂或清水擦洗。
请勿使用任何磨蚀性的化学清洗剂，以免损坏仪器或探头。
警告: 在重新通电使用前，请确认仪器已经干透，避免因水分造成电气短路甚至人身伤害。
请勿把仪器储存或放置在液晶显示器会长时间受到直接日照的地方。小心: 请勿让喷雾
剂, 液体和溶剂沾到仪器或探头上，以免损坏仪器或探头。
(2)清洁
根据操作情况经常对仪器和探头进行检查。按照下列步骤清洁仪器外表面:
请用质地柔软的布擦试仪器和探头外部的浮尘。清洁液晶显示屏时，注意不要划伤透明
的 LCD 保护屏。
用潮湿但不滴水的软布擦试仪器，请注意断开电源。可使用柔和的清洁剂或清水擦洗。
请勿使用任何磨蚀性的化学清洗剂，以免损坏仪器或探头。
警告: 在重新通电使用前，请确认仪器已经干透，避免因水分造成电气短路甚至人身伤害。
使用扫描功能时，同步输出会怎样？ 它会跟随扫描频率吗？
无法同步扫频功能，同步信号为TTL电平（3.3V)，可以同步你所设置参数的频率以及相位
如何生成一个10Mhz接20Mhz再到40Mhz的波形？
1.使用任意波软件生成包含三段的波形:
第1段: 10MHz正弦波，持续1秒。
第2段: 20MHz正弦波，持续1秒。
第3段: 40MHz正弦波，持续1秒。
导入波形文件至UTG2062X
将保存波形文件（.arb格式.Bsv）的U盘插入信号源。
按 Arb → Load，选择文件并载入。
按 Output 键启动分段波形输出。
2.使用扫频模式
第1段: 10MHz正弦波，持续1秒。
第2段: 20MHz正弦波，持续1秒。
第3段: 40MHz正弦波，持续1秒。
导入波形文件至UTG2062X
将保存波形文件（.arb格式.Bsv）的U盘插入信号源。
按 Arb → Load，选择文件并载入。
按 Output 键启动分段波形输出。
2.使用扫频模式
SUM总和调制指的是什么？
在总和调制中，已调制波形通常由载波和调制波组成，载波的幅度乘以调制系数加上调制波的幅度乘以调制系数得到输出波形。
设备管理器ArbEditor不会保存波形。给出错误
设备默认为E: drive。点击设置，将波形保存路径设置更改到所需的位置进行保存。重新启动程序。
信号源的内阻是多少？
信号源内阻为50Ω
如何连接web？
连接好网线-设置好适配器开启-自动获取IP地址（或手动输入IP地址）-进入WEB网页端输入局域网址http: //IP: 9000-弹出WEB登陆密码
设备管理器arb编辑器加载错误，丢失文件？
需要安装microsoft visual c++2010可运行库。将安装缺少的Msvcr100.dll, Msvcp和Mfc100u.dll
输出79MHz，50mVpp的方波和脉冲波波形为什么不一致？
核心原因是边沿时间不同所导致：UTG9604T方波边沿时间固定1.4ns，脉冲波可调边沿时间最小为1ns。
1.设计目的
方波的核心要求是输出的稳定与标准，1.4ns的边沿时间是确保在所有频率下都具备良好的一致性，避免因边沿过快而引发系统过冲, 振铃等问题。
脉冲波的核心要求设置的速度与灵活，用于需要精确触发或高速开关的场景，因此提供可调的边沿时间（最小1ns）。
2.内部硬件路径：
方波的硬件电路通过经过一个固定的“整形”滤波电路，为了优化波形纯度，边沿时间固定1.4ns（典型值）。
脉冲波的硬件电路通常避开了固定滤波，使用一条更直接的信号路径，从而实现更快的可调边沿时间。
1.设计目的
方波的核心要求是输出的稳定与标准，1.4ns的边沿时间是确保在所有频率下都具备良好的一致性，避免因边沿过快而引发系统过冲, 振铃等问题。
脉冲波的核心要求设置的速度与灵活，用于需要精确触发或高速开关的场景，因此提供可调的边沿时间（最小1ns）。
2.内部硬件路径：
方波的硬件电路通过经过一个固定的“整形”滤波电路，为了优化波形纯度，边沿时间固定1.4ns（典型值）。
脉冲波的硬件电路通常避开了固定滤波，使用一条更直接的信号路径，从而实现更快的可调边沿时间。
信号发生器有哪些类型？
函数信号发生器：多标准波形，低频通用μHz~MHz
任意波信号发生器：可生成用户自定义的、几乎任何形状的电信号波形
射频模拟信号发生器：生成高稳定 CW 信号，输出简单模拟调制信号 AM/FM/PM
射频矢量信号发生器：生成带有复杂数字调制的射频信号（如 QPSK、16-QAM、OFDM、5G NR、Wi-Fi 等）
任意波信号发生器：可生成用户自定义的、几乎任何形状的电信号波形
射频模拟信号发生器：生成高稳定 CW 信号，输出简单模拟调制信号 AM/FM/PM
射频矢量信号发生器：生成带有复杂数字调制的射频信号（如 QPSK、16-QAM、OFDM、5G NR、Wi-Fi 等）
可以同步多台函数/任意波信号发生器吗？
可以，可允许通过外部触发器或同步输入/输出等多种方法实现同步
什么是函数信号发生器？
函数信号发生器是一种能产生标准周期性电信号的电子测试设备，核心功能是输出多种标准周期性波形（例如：正弦波、方波、三角波或锯齿波）广泛用于电子电路调试、设备性能验证和教学实验。通过提供激励信号或已知的输入信号，我们能够观察器件在不同条件下做出的反应。
DDS模式信号生成和逐点模式生成的区别？
DDS是Direct Digital Synthesis的缩写（直接数字合成模式） ，是函数信号发生器生成标准周期性波形的默认核心模式，高精度、高稳定输出，输出波形的频率由你设定的频率参数决定（固定点如UTG9000T+为8K点），逐点模式自定义波形的自由编辑与精准回放，输出频率由设备根据：
频率 = 采样率 ÷ 波形点数。自动计算，不可直接“任意调节频率”。
频率 = 采样率 ÷ 波形点数。自动计算，不可直接“任意调节频率”。
为什么通道耦合无法使用？
启用了通道合并
开启了幅度限制功能
开启了幅度限制功能
