规格型号价格
规格参数
产品简介
UT5470系列超高压可编程耐压测试仪，专为超高电压及绝缘材料组件测试设计，具备高达12kV的电压输出和0.1μA的电流分辨率，满足严苛测试需求。该系列采用5英寸电容触控屏，图标式菜单设计，用户使用直观快捷。丰富的接口设计和全隔离线路模块增强了抗干扰能力，适用于高安全性和可靠性的自动测试系统。超高压耐压测试，特别适合新能源、光伏等行业应用。

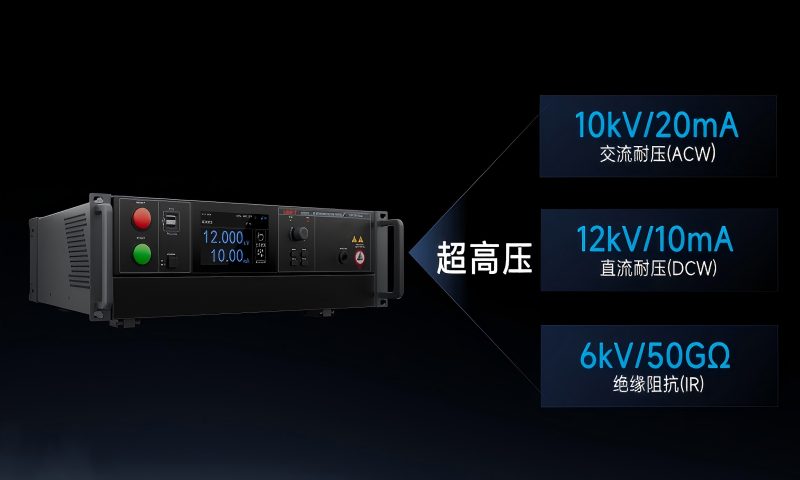

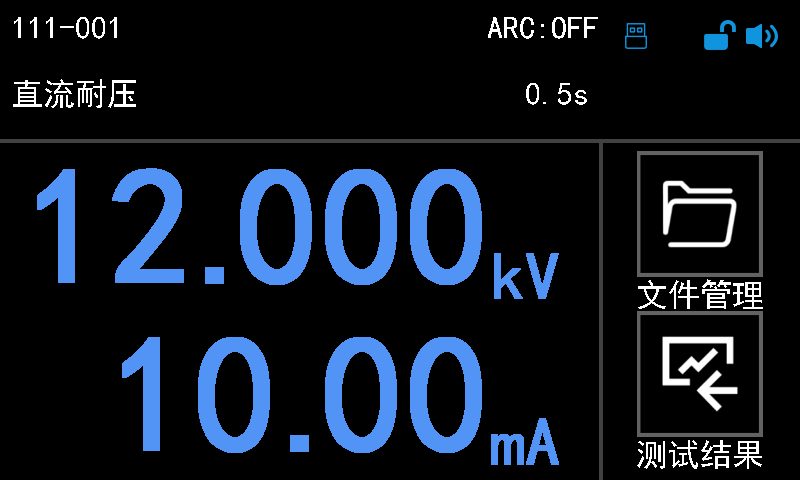

超高压测试
-交流耐压测试(ACW)：10kV/20mA
-直流耐压测试(DCW)：12kV/10mA
-绝缘阻抗测试(IR)：6kV/50GΩ

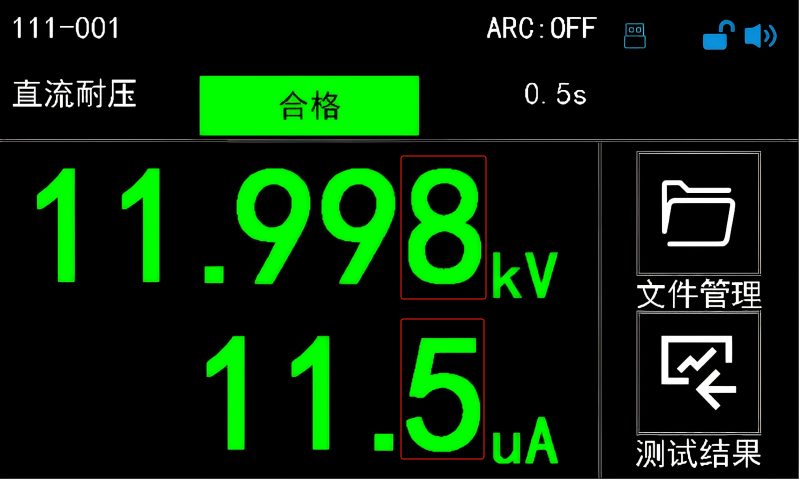

高精度！高分辨率！
电压电流精度：1%
电压电流分辨率高达：1V/0.1μA
多重保护更安全
采用多重安全保护设计
独立的触电保护电路
能够立即切断高压输出，确保使用安全
具有触电保护、短路保护、过温保护及上下限判定功能

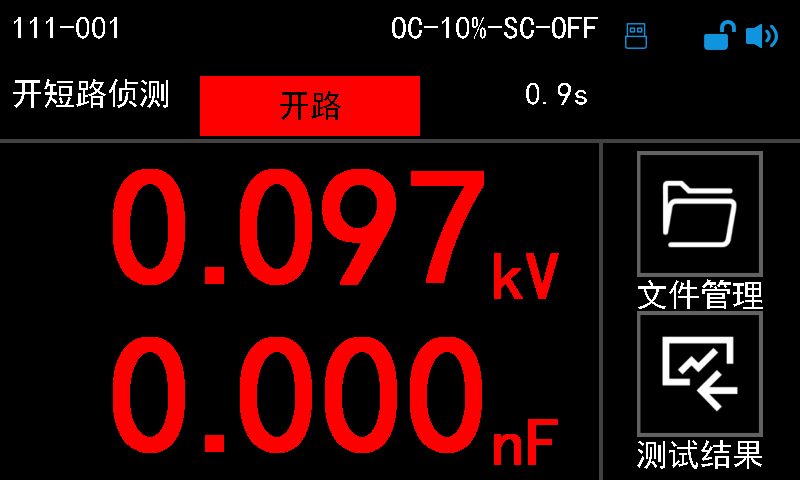

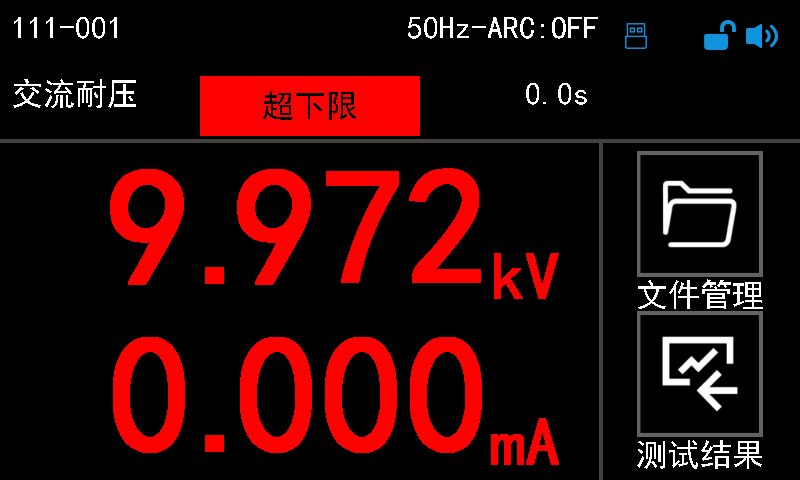

支持开短路侦测+超充电下限
支持开短路侦测
可快速准确地判断开路/短路情况
用户可自行设定电流上/下限值
检测到超限电流，耐压仪声光报警

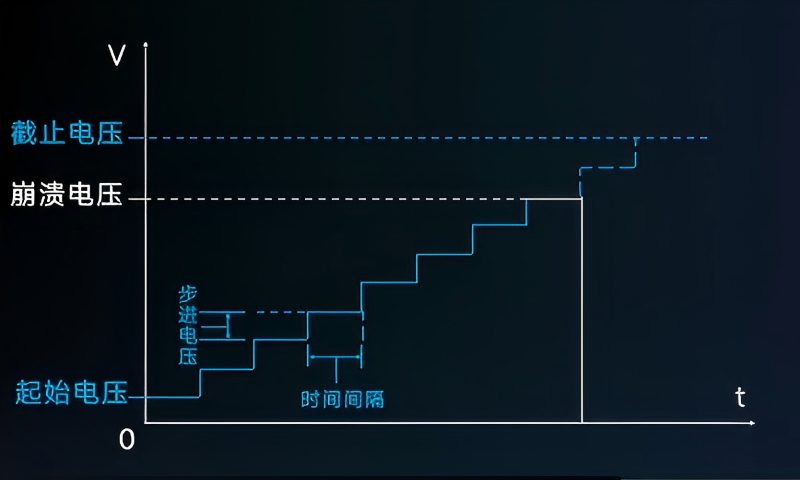

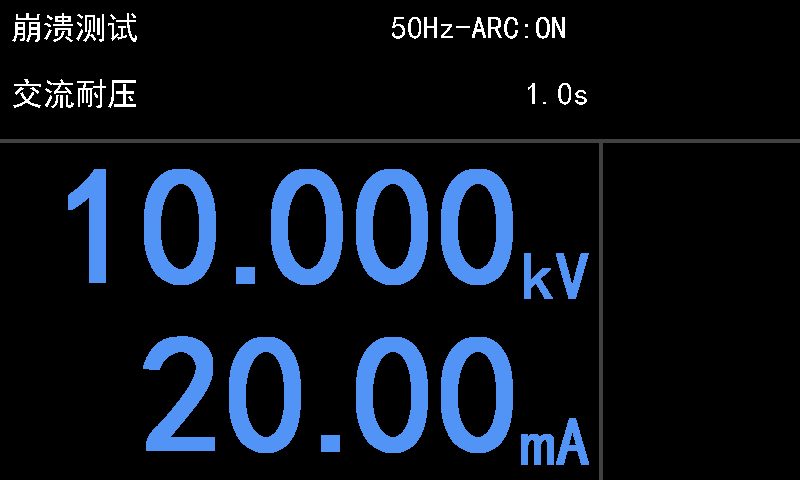

崩溃电压测试
可以检验极限承受能力
支持自动升压崩溃电压检测
方便评估产品可靠性、稳定性及绝缘性能安全边际，验证保护机制有效性

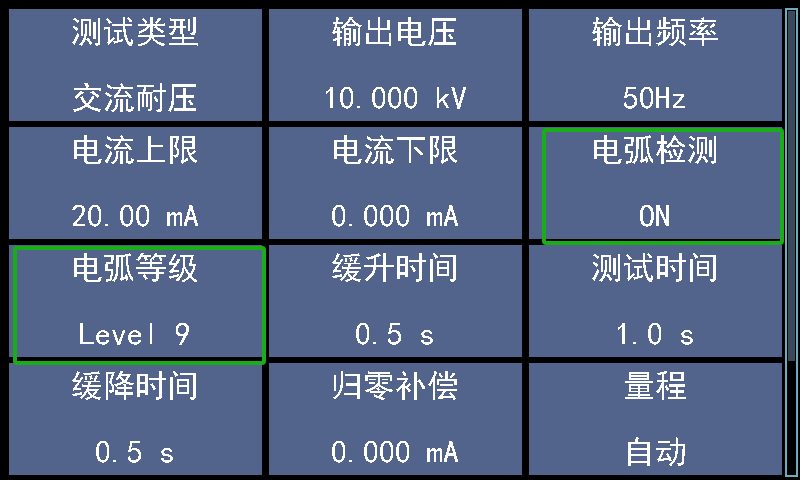

9等级电弧侦测功能
精确检测电弧放电
量化评估放电强度
定位潜在绝缘缺陷
满足不同产品测试需求
电弧大小可划分为九个等级，方便用户进行定性比较

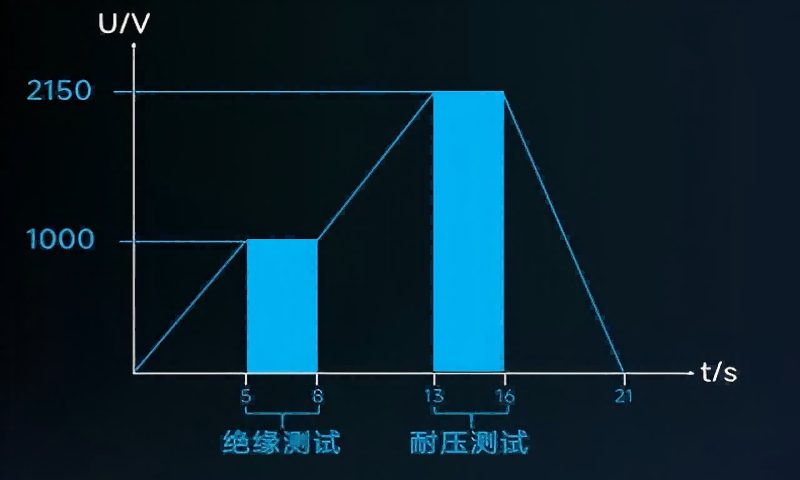

不间断电压调整
搭载不间断电压调整功能
ACW/DCW/IR步骤切换
可满足逐步升压及循环电压交替老化的测试需求

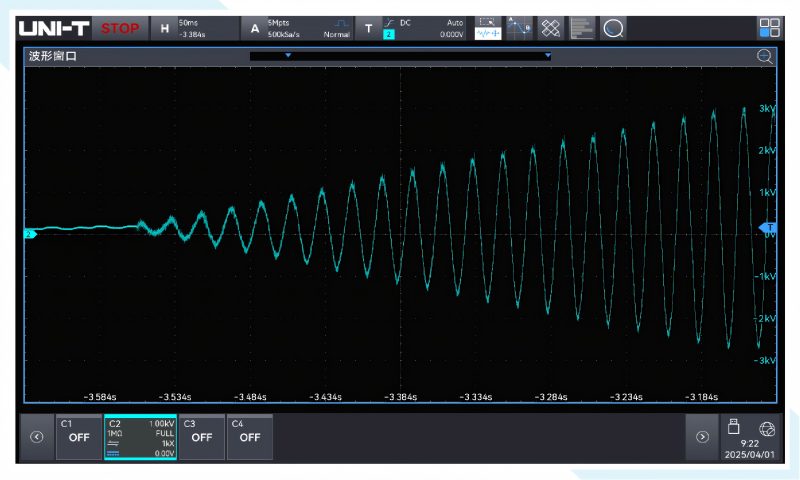

可调时间
上升：0.3~999.9s
下降：0.1~999.9s
可调电压输出的时间，避免被测物受瞬间高压影响或损坏

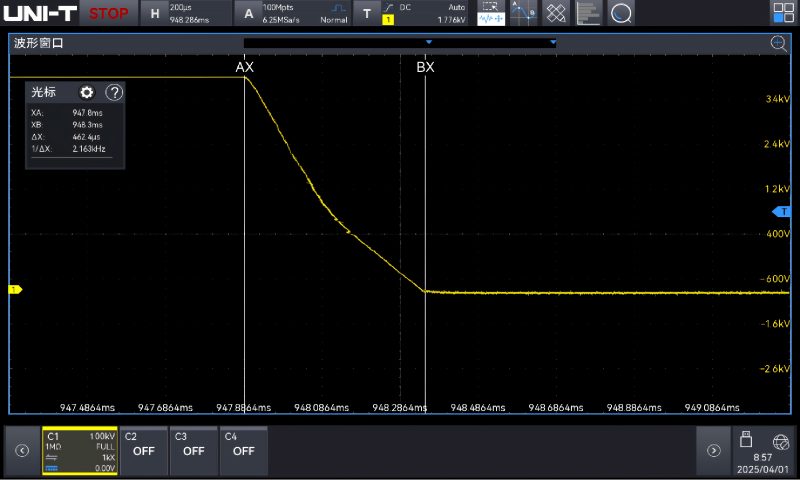

直流快速放电
具有直流快速放电功能
空载放电时间＜50ms
可保障使用安全，提高测试效率
型号与技术参数
| 通道数 | 1 |
|---|---|
| 显示 | 5.0英寸电容触摸屏 |
| 交流耐压（ACW） | 10kV/20mA |
| 直流耐压（DCW） | 12kV/10mA |
| 绝缘阻抗（IR） | 6kV/50GΩ |
| 崩溃电压测试 | √ |
| 标配接口 | RS-232/RS-485、USB Host、LAN Handler、Barcode |
型号对比
| 型号 | 通道数 | 显示 | 交流耐压（ACW） | 直流耐压（DCW） | 绝缘阻抗（IR） | 崩溃电压测试 | 标配接口 |
|---|---|---|---|---|---|---|---|
| UT5472 | 1 | 5.0英寸电容触摸屏 | — | 12kV/10mA | 6kV/50GΩ | √ | RS232/RS485 Handler、USB LAN、SIGNAL |
| UT5470 | 1 | 5.0英寸电容触摸屏 | 10kV/20mA | — | — | √ | RS232/RS485 Handler、USB LAN、SIGNAL |
产品视频
UT5470系列安规测试仪产品视频
常见问答
交流耐压测试跟直流耐压测试的区别？
交流耐压测试可以立即施加测试电压，测试后基本无须放电。直流耐压可量测带有容性负载的产品。
电阻测试中为什么要用四线制测量？和两线制的区别
在测试较小电阻时，为了避免导线自身内阻对测量结果的影响，一般会使用四线制测电阻。大约在电阻高于1kΩ时可以忽略导线自身电阻，使用二线制法测电阻。
耐压测试与绝缘阻抗测试之间有什么不同呢？
绝缘电阻测试是测量导体与绝缘层间的阻值，阻值越大绝缘性能越好（一般典型的判断方式是，绝缘阻抗(IR)的值不得低于一定额之兆欧(MΩ)值）测试时通常用500V或1000V的DC电压进行，结果用兆欧电阻(MΩ)来度量。耐压测试是指导体绝缘层的绝缘电压测试，根据实际使用电压等级来确定耐压值测试值，但所加电压比绝缘阻抗(IR)测试的高；而且视不同要求可以在AC或DC电压下进行。结果则用毫安(mA)或微安(μA)来度量。
耐压测试时，使用的测试电压？
最理想的状况是测试前先取得相关安全标准之测试要求。
一般非标准的耐压测试之电压建议=1000V + 2倍的工作电压(测试时间60秒)。例如，工作于220V的一种产品，建议测试电压至少是1440V。
耐压测试或高压测试(HIPOT测试)是用来验证产品的质量和电气安全特性(如UL, CE, VDE, CSA, TUV等国际安全机构所要求的标准)的一种测试
一般非标准的耐压测试之电压建议=1000V + 2倍的工作电压(测试时间60秒)。例如，工作于220V的一种产品，建议测试电压至少是1440V。
耐压测试或高压测试(HIPOT测试)是用来验证产品的质量和电气安全特性(如UL, CE, VDE, CSA, TUV等国际安全机构所要求的标准)的一种测试
什么是接地电阻？
接地电阻（Ground Resistance 或 Earth Resistance）是指电气接地装置（如接地极, 接地网）的等效电阻值。它是衡量接地系统性能的核心指标，直接关系到人身安全, 设备保护和系统稳定。
我们所讲的是指设备内部的接地电阻，也就是一般产品安全标准中所说的（也叫接地阻抗），它所反映的是设备的各处外露可导电部分与设备的总接地端子之间的电阻。
接地电阻是指用电器的绝缘一旦失效时，电器外壳等易触及金属部件可能带电，需要有可靠的接地保护电器对使用者的安全，接地电阻是衡量电器接地保护可靠的重要指标。
我们所讲的是指设备内部的接地电阻，也就是一般产品安全标准中所说的（也叫接地阻抗），它所反映的是设备的各处外露可导电部分与设备的总接地端子之间的电阻。
接地电阻是指用电器的绝缘一旦失效时，电器外壳等易触及金属部件可能带电，需要有可靠的接地保护电器对使用者的安全，接地电阻是衡量电器接地保护可靠的重要指标。
什么是耐压测试仪？
耐压测试仪，全称是电气强度测试仪或介电强度测试仪。它是一种用于评估电气设备, 元器件或材料的绝缘系统在高压下承受能力的强制性安全测试仪器。
工作原理：仪器输出规定频率, 规定幅值的高压交流电 / 直流电（常见 AC 0~5kV, DC 0~6kV，高压机型可达数万伏）施加一个远高于设备正常工作电压的“高压”，持续一段时间，检测绝缘层是否会被击穿或产生过大的泄漏电流，从而判断绝缘性能是否合格
工作原理：仪器输出规定频率, 规定幅值的高压交流电 / 直流电（常见 AC 0~5kV, DC 0~6kV，高压机型可达数万伏）施加一个远高于设备正常工作电压的“高压”，持续一段时间，检测绝缘层是否会被击穿或产生过大的泄漏电流，从而判断绝缘性能是否合格
交流耐压测试的优点？
AC 耐压测试比 DC 耐压测试更容易获得安全机构的接受。主要理由是大多数被测物品将工作于 AC 电压之下，而且 AC 耐压测试提供两种极性交替给绝缘施加压力的优点，更接近产品在实际使用中会碰到的压力。由于 AC 电压为交变量，不会在容性负载上形成直流残余电荷，因此测试后通常无需额外放电。从开始施加电压到测试结束电流读数保持一致。因此，由于不存在监视电流读数所要求的稳定化问题，也就不需要逐渐升高电压。这意味着，除非被测产品感应到突然施加的电压，操作员可以立即施加全电压并读出电流而不用等待。由于 AC 电压不会给负载充电，在测试之后用不着给被测设备放电。
直流耐压测试的优点？
当被测设备（ DUT ）充满了电，流过的就只有真正的泄漏电流。这使 DC 耐压测试器能够清楚地显示出被测产品的真正泄漏电流。由于充电电流是短暂的， DC 耐压测试器的功率要求通常可以比用来测试同样产品的 AC 耐压测试器的功率要求小得多。
缺点：由于 DC 耐压测试的给DUT 充电，为了消除在耐压测试后处置被测物 (DUT) 之操作员触电的危险，在测试后就必须给该被测物 (DUT) 放电。 DC 测试会对电容充电。如果 DUT 实际上用交流电源的话， DC 法就没有仿真实际情况。
缺点：由于 DC 耐压测试的给DUT 充电，为了消除在耐压测试后处置被测物 (DUT) 之操作员触电的危险，在测试后就必须给该被测物 (DUT) 放电。 DC 测试会对电容充电。如果 DUT 实际上用交流电源的话， DC 法就没有仿真实际情况。
耐压测试中如何选择交流测试还是直流测试？
1.遵循标准
2.根据被测物性质（模拟真实使用场景）
如：工作电压为AC交流使用交流测试（家电, 交流电机, 低压开关, 照明设备）
出厂检验 / 型式试验：使用AC（新设备批量检测，需符合安全标准）
工作电压为直流使用DC直流测试（光伏组件, 直流电缆, 蓄电池, 充电桩）
无极性绝缘部件使用AC（绝缘胶带, 绝缘子, 普通电源线）
大电容性试品使用DC（长线缆，现场长距离高压电缆绝缘测试）
2.根据被测物性质（模拟真实使用场景）
如：工作电压为AC交流使用交流测试（家电, 交流电机, 低压开关, 照明设备）
出厂检验 / 型式试验：使用AC（新设备批量检测，需符合安全标准）
工作电压为直流使用DC直流测试（光伏组件, 直流电缆, 蓄电池, 充电桩）
无极性绝缘部件使用AC（绝缘胶带, 绝缘子, 普通电源线）
大电容性试品使用DC（长线缆，现场长距离高压电缆绝缘测试）
