UDP5000系列 直流开关电源
型号：UDP5800-10 / UDP5250-30 / UDP5160-40 / UDP5080-100 / UDP5040-200 / UDP5800-6 / UDP5250-18 / UDP5160-24 / UDP5080-60 / UDP5040-120 / UDP5800-4 / UDP5250-12 / UDP5160-16 / UDP5080-40 / UDP5040-80 / UDP5800-2 / UDP5250-6 / UDP5160-8 / UDP5080-20 / UDP5040-40
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| UDP5800-10 | 1 / 2000W / 800V / 10A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5250-30 | 1 / 2000W / 250V / 30A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5160-40 | 1 / 2000W / 160V / 40A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5080-100 | 1 / 2000W / 80V / 100A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5040-200 | 1 / 2000W / 40V / 200A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5800-6 | 1 / 1200W / 800V / 6A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5250-18 | 1 / 1200W / 250V / 18A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5160-24 | 1 / 1200W / 160V / 24A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5080-60 | 1 / 1200W / 80V / 60A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5040-120 | 1 / 1200W / 40V / 120A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5800-4 | 1 / 800W / 800V / 4A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5250-12 | 1 / 800W / 250V / 12A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5160-16 | 1 / 800W / 160V / 16A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5080-40 | 1 / 800W / 80V / 40A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5040-80 | 1 / 800W / 40V / 80A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5800-2 | 1 / 400W / 800V / 2A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5250-6 | 1 / 400W / 250V / 6A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5160-8 | 1 / 400W / 160V / 8A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5080-20 | 1 / 400W / 80V / 20A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
| UDP5040-40 | 1 / 400W / 40V / 40A | 台 | 登录可见 | 登录可见 | 源站未税参考价 |
规格参数
产品简介
UDP5000系列电源，兼具体型小、性能高、功能多、输出范围广，操作简单使用灵活等特点，由5种额定输出电压（40V、80V、160V、250V、800V）和4种额定输出功率（400W、800W、1200W、2000W），组成了共20个型号的产品。每个机型都配置了USB、LAN通讯接口，前后都配置了可输出端子（前面板输出电流最大10A）；内部可变电阻功能；泄放负载控制功能；CC/CV切换功能；OCP、OVP等各种保护功能。

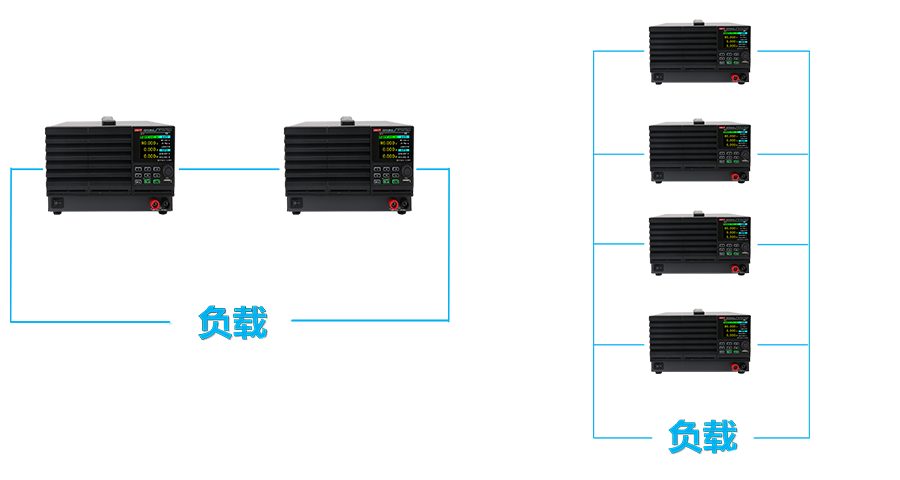

可扩展
支持同型号外部串并联输出
最大支持4台并联和2台串联
功率、电压和电流最大可分别扩展至4800W 、500V和480A。
CC/CV优先

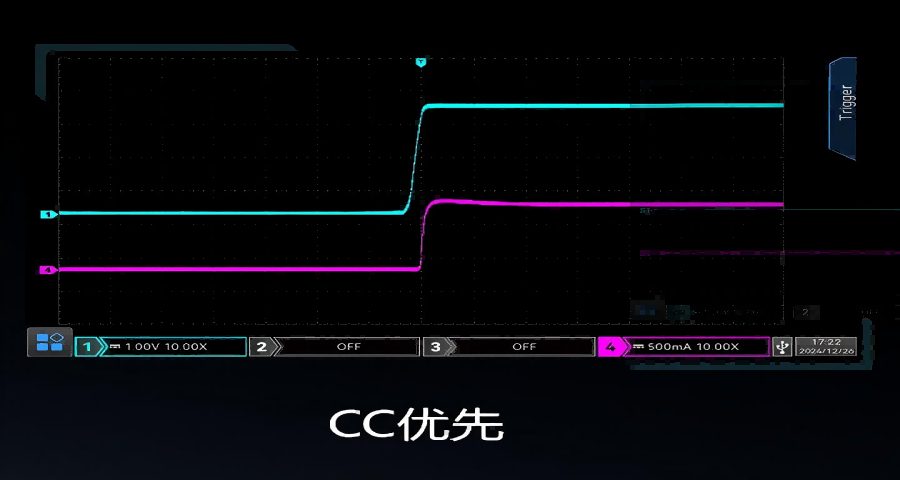

CC优先模式
适用于LED、激光器等对电流过冲要求严格的测试场景

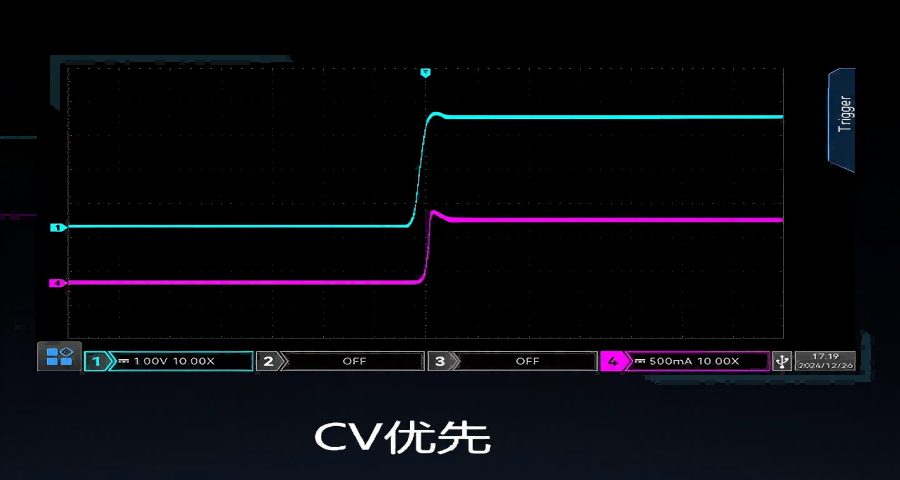

CV优先模式
适用于对电压响应速度要求较高的测试场景

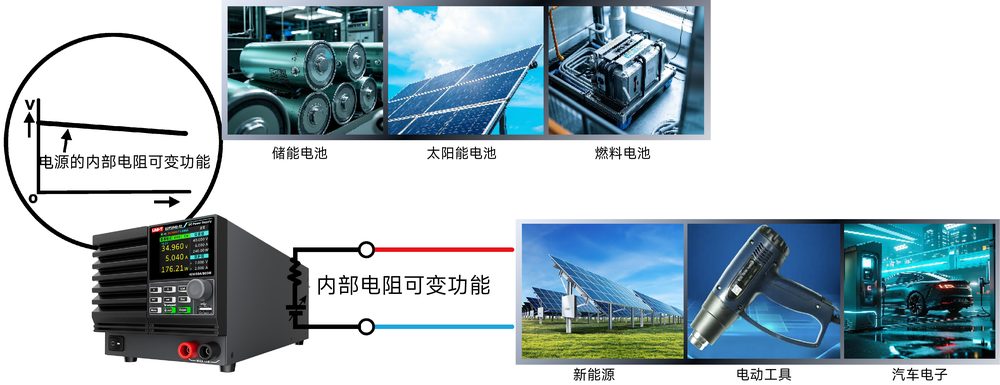

内阻可调
内阻可调0.000Ω~31.250Ω
可轻松模拟二次电池、太阳能电池、燃料电池等内部电阻

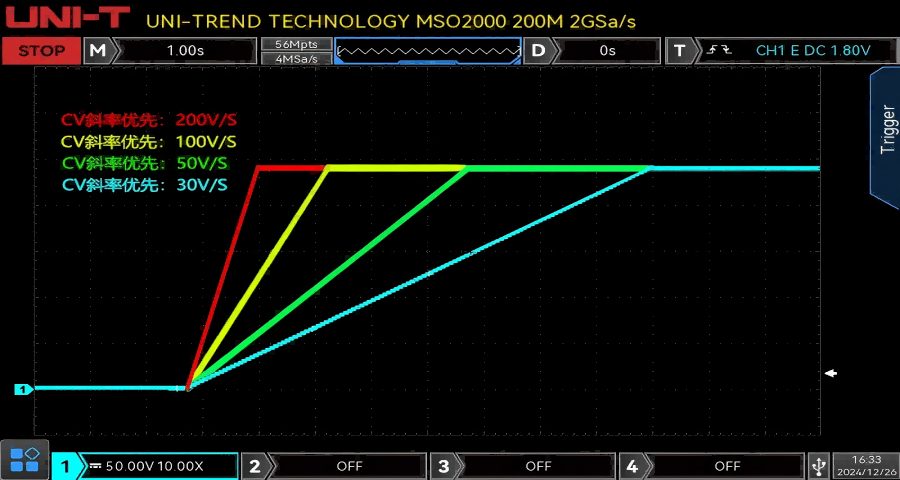

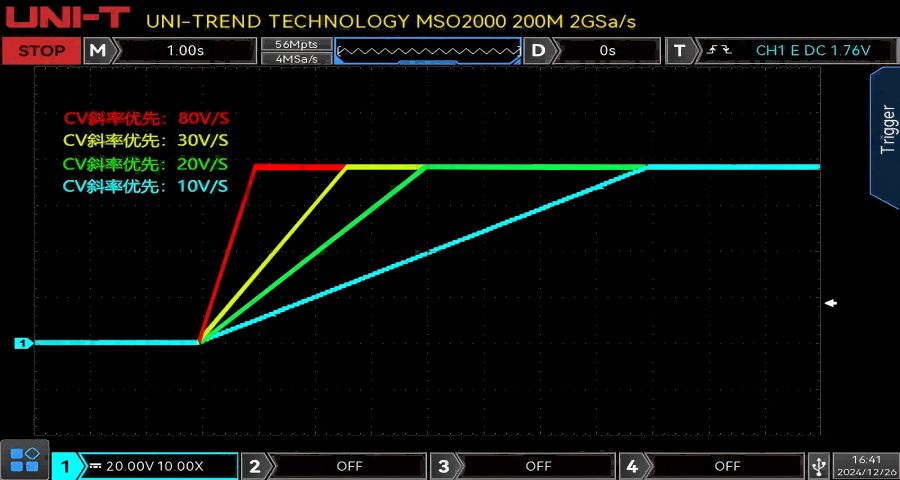

斜率可调
电压：0.01~500.00V/s
电流：0.01~72.00A/s
可设置合适的上升或下降斜率
有效保护容性负载、感性负载及半导体器件，避免因瞬时过压或过流而损坏

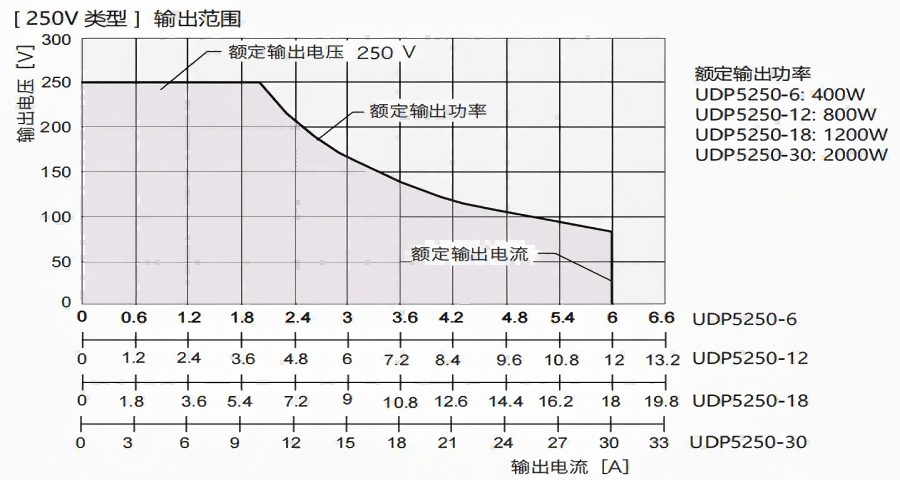

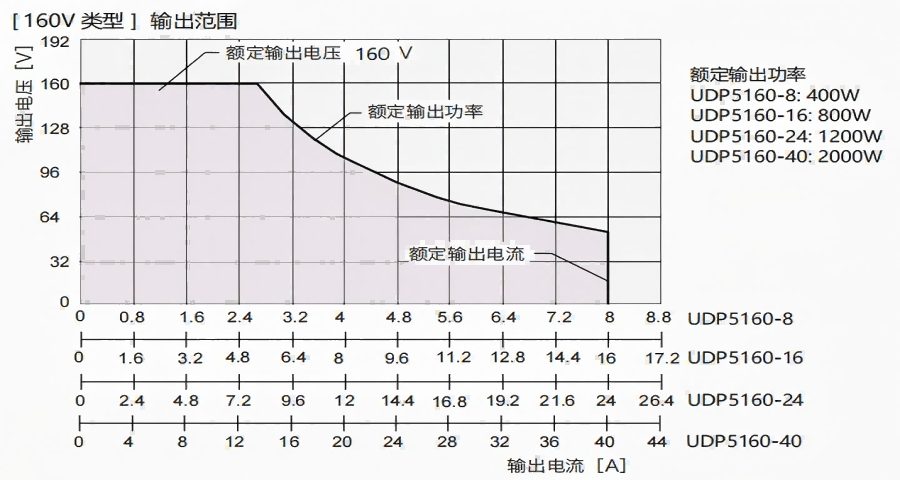

宽范围输出
功率比高达4.0
同等功率下，提供更宽的电压、电流选择范围

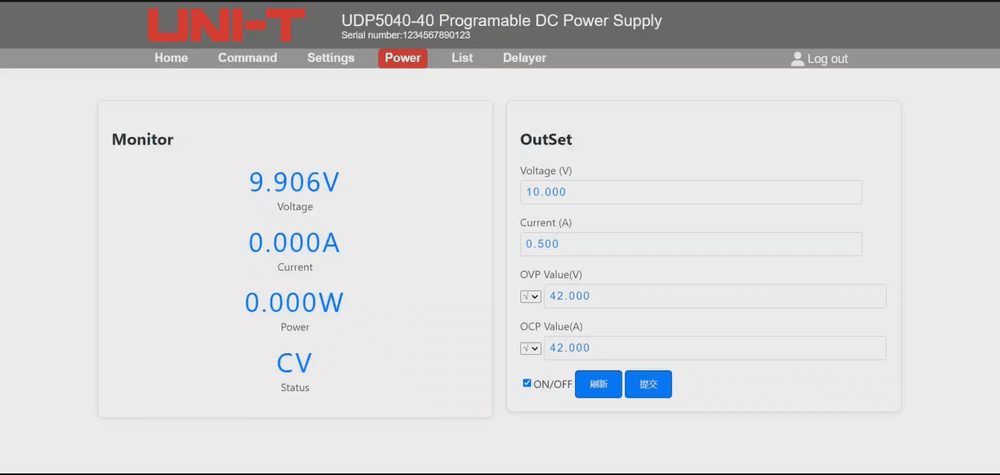

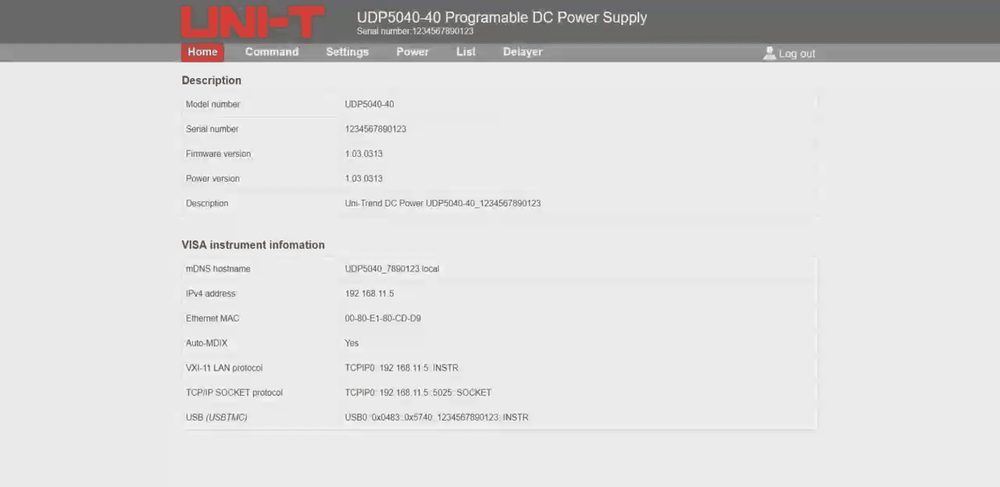

内嵌WebServer
内嵌WebServer，支持SCPI标准协议
无须安装软件即可通过浏览器实现对仪器远端控制

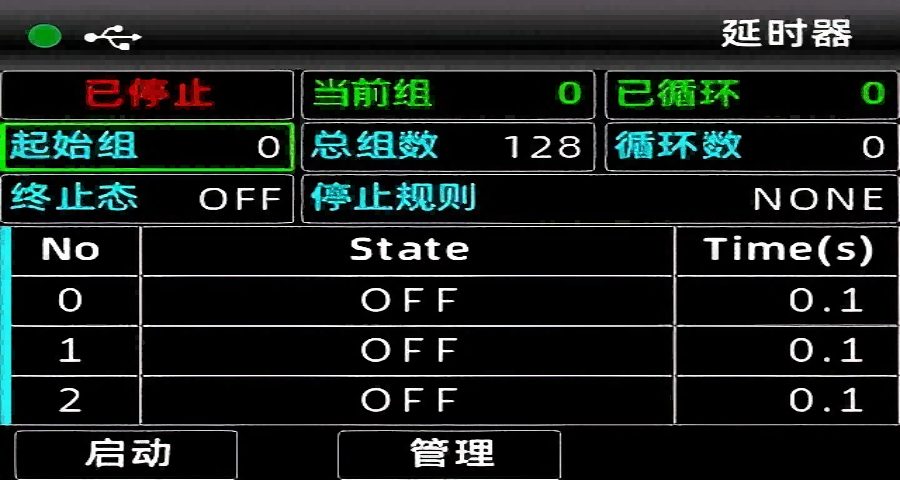

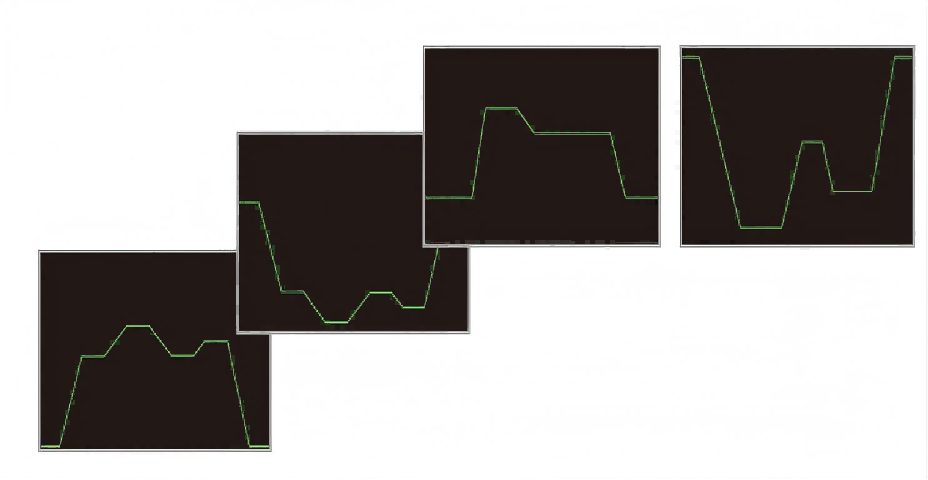

列表/延时器输出
支持任意电源波形输出及任意电源开关测试
型号与技术参数
| 通道数 | 1 |
|---|---|
| 最大输出功率 | 2000W |
| 最大输出电压 | 800V |
| 最大输出电流 | 200A |
型号对比
| 型号 | 通道数 | 最大输出功率 | 最大输出电压 | 最大输出电流 |
|---|---|---|---|---|
| UDP5800-10 | 1 | 2000W | 800V | 10A |
| UDP5250-30 | 1 | 2000W | 250V | 30A |
| UDP5160-40 | 1 | 2000W | 160V | 40A |
| UDP5080-100 | 1 | 2000W | 80V | 100A |
| UDP5040-200 | 1 | 2000W | 40V | 200A |
| UDP5800-6 | 1 | 1200W | 800V | 6A |
| UDP5250-18 | 1 | 1200W | 250V | 18A |
| UDP5160-24 | 1 | 1200W | 160V | 24A |
| UDP5080-60 | 1 | 1200W | 80V | 60A |
| UDP5040-120 | 1 | 1200W | 40V | 120A |
| UDP5800-4 | 1 | 800W | 800V | 4A |
| UDP5250-12 | 1 | 800W | 250V | 12A |
| UDP5160-16 | 1 | 800W | 160V | 16A |
| UDP5080-40 | 1 | 800W | 80V | 40A |
| UDP5040-80 | 1 | 800W | 40V | 80A |
| UDP5800-2 | 1 | 400W | 800V | 2A |
| UDP5250-6 | 1 | 400W | 250V | 6A |
| UDP5160-8 | 1 | 400W | 160V | 8A |
| UDP5080-20 | 1 | 400W | 80V | 20A |
| UDP5040-40 | 1 | 400W | 40V | 40A |
产品视频
UDP5000系列直流开关电源产品视频
常见问答
如何恒压输出模式或恒流输出模式？
恒流输出: 电源设置限制电流值小于负载所消耗的电流值时,电源处于工作恒流模式。I设＜I负
恒压输出: 电源设置限制电流值大于负载所消耗的电流值时,电源处于工作恒压模式。I设＞I负
恒压输出: 电源设置限制电流值大于负载所消耗的电流值时,电源处于工作恒压模式。I设＞I负
可编程直流电源的显示分辨率, 编程分辨率, 回读分辨率分别指什么？
显示分辨率指的是电源屏幕可显示最小电压, 电流的位数。
编程分辨率指的是电源通过上位机电脑可设置的最小电压, 电流。
回读分辨率指的是机器内部回读的最小电压, 电流。
编程分辨率指的是电源通过上位机电脑可设置的最小电压, 电流。
回读分辨率指的是机器内部回读的最小电压, 电流。
电源调整率与负载调整率的区别？
电源调整率是指输入电压对输出电压的影响，而负载调整率是指负载变化对输入电压的影响
关于PPM
PPM是英文part per million的缩写，表示百万分之几。用于描述电压基准（Voltage reference）的温度漂移值大小。对于基准电压而言，1ppm/℃表示当环境温度在某个参考点（通常是25℃）每变化1℃，输出电压偏离其标称值的百万分之一
例如: 某电压基准标称值为2.5V，TC为±10ppm/℃，那么当环境温度在25℃基础上每变化1℃和10℃时，其输出电压将变为:
2.5V±10ppm/℃X1℃=2.5V±0.000025V
2.5V±10ppm/℃X10℃=2.5V±0.00025V
例如: 某电压基准标称值为2.5V，TC为±10ppm/℃，那么当环境温度在25℃基础上每变化1℃和10℃时，其输出电压将变为:
2.5V±10ppm/℃X1℃=2.5V±0.000025V
2.5V±10ppm/℃X10℃=2.5V±0.00025V
关于准确度Accuracy和分辨率Resolution？
分辨率: 例如一把直尺最小刻度为1mm，也就是测量的尺寸最小为1mm而测量不出比1mm更小的数字，1mm就是它的最小分辨率
准确度: 已知一个物体标称实际是100mm，然而去测的数据是105mm，相差的5mm跟100mm的比值就是准确度的误差百分比(105-100)/100=0.05。准确度也就是测量结果与真实数值之间的误差
精密度Precision: 已知一个物体标称实际是100mm，测了5次，分别是102,105,106,108,109.这些数据和真实的100mm之间的差值都比较小，说明精密度不错。
准确度: 已知一个物体标称实际是100mm，然而去测的数据是105mm，相差的5mm跟100mm的比值就是准确度的误差百分比(105-100)/100=0.05。准确度也就是测量结果与真实数值之间的误差
精密度Precision: 已知一个物体标称实际是100mm，测了5次，分别是102,105,106,108,109.这些数据和真实的100mm之间的差值都比较小，说明精密度不错。
UDP5000系列是否支持外部多台串并联输出呢？
除了单机使用还支持外部串并联输出，最大支持串联2台，并联4台.电压可扩展至最大500V, 电流可扩展至最大480A，功率可扩展至最大4800W。
