规格型号价格
规格参数
产品简介
UT3500系列电池内阻测试仪采用高性能主控芯片，具备高精度、高分辨率、高速测量能力，可同时检测电池内阻与端电压。设备覆盖纽扣电芯、锂电池、铅酸电池、高压电池组检测，适配电池研发、模组巡检、产线批量分选；搭载4.3英寸LCD显示屏，支持自动/手动量程。最高0.5%内阻精度、0.01%电压精度，最高可测400V电池组；具备U盘存图存数、SCPI通讯、Excel数据导出，支持三路独立比较分选，可处理10000组测量数据，是电池品质管控的专业测量仪器。

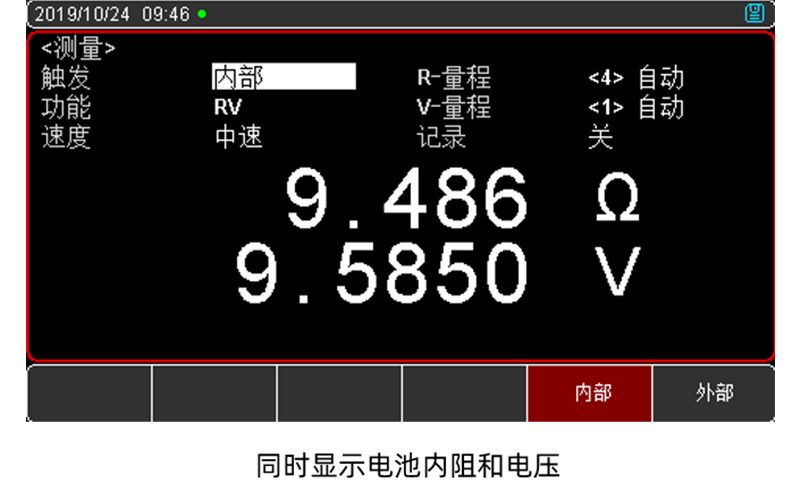

4.3英寸大屏幕LCD显示
电阻测试范围：0.0001mΩ~3.2000kΩ
电压测试范围：0.00001V~404.000VDC

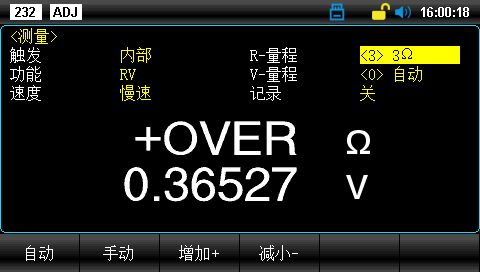

量程切换
仪器可以实现自动量程，手动量程测试，并有超量程报警
R手动量程：3mΩ、30mΩ、300mΩ、3Ω、30Ω、300Ω、3kΩ
V手动量程：6V、60V、100V、400V

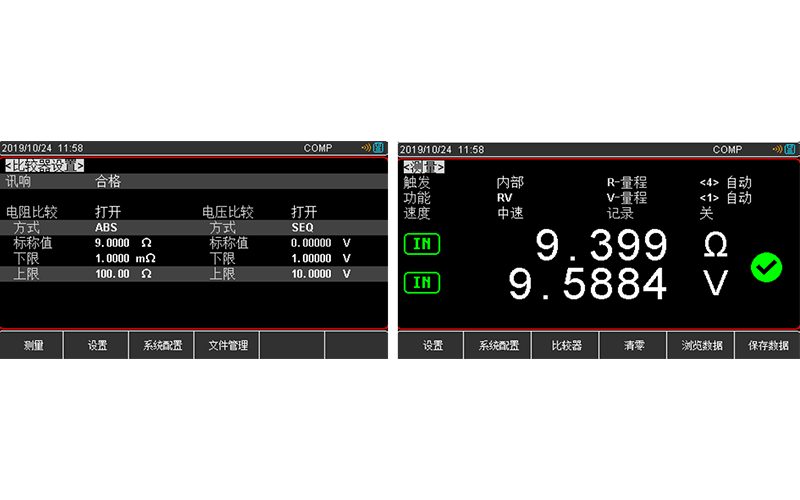

报警功能
特设电压和电阻上下限报警
报警分别有声音和Hi/IN/Lo 显示

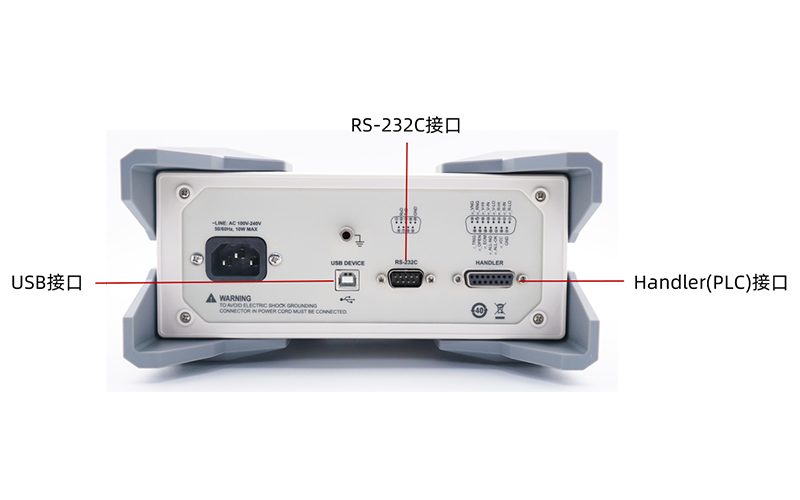

丰富的接口功能
-配置RS-232C、USB Device接口
-标配通用数据采集软件，自带数据库功能和Excel导出功能，可有效用于远程控制和数据采集分析
-标配Handler(PLC)接口：单独输出电阻HIGH/IN/LOW信号和电压HIGH/IN/LOW信号
可完全应付高速的自动分选系统，完成全自动流水线测试
同时增强的IO信号，直接驱动功率继电器和信号继电器

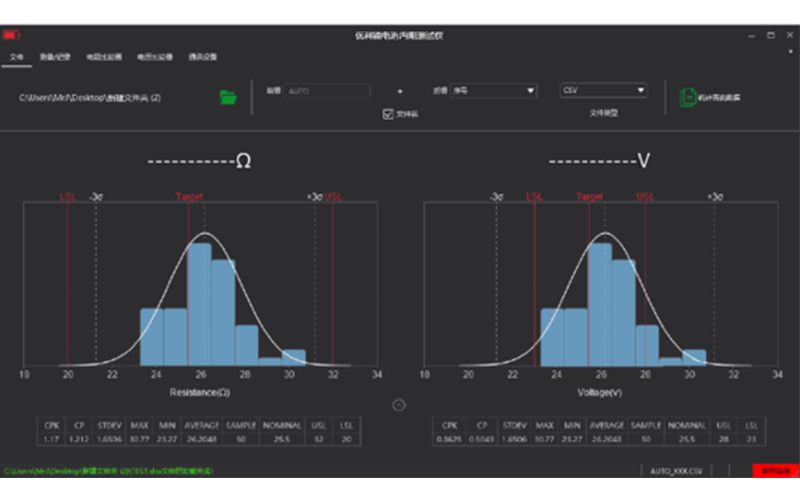

上位机软件
提供计算机实时导入数据软件，方便用户于计算机上研究数据和处理。
型号与技术参数
| 显示 | 4.3'' TFT LCD |
|---|---|
| 电压测量范围 | 0.01mV~404.000V |
| 电阻测量范围 | 0.1μΩ~3.2000kΩ |
| 基本精度 | 电压：0.01% 电阻：0.5% |
| 标配接口 | RS-232 USB Device Handler |
| 机柜尺寸 | 1/2 2U |
型号对比
| 型号 | 显示 | 电压测量范围 | 电阻测量范围 | 基本精度 | 标配接口 | 机柜尺寸 |
|---|---|---|---|---|---|---|
| UT3563 | 4.3'' TFT LCD | 0.01mV~404.000V | 0.1μΩ~3.2000kΩ | 电压：0.01% 电阻：0.5% | RS-232 USB Device Handler | — |
| UT3562 | 4.3'' TFT LCD | 0.01mV~101.000V | 0.1μΩ~3.2000kΩ | 电压：0.01% 电阻：0.5% | RS-232 USB Device Handler | — |
产品视频

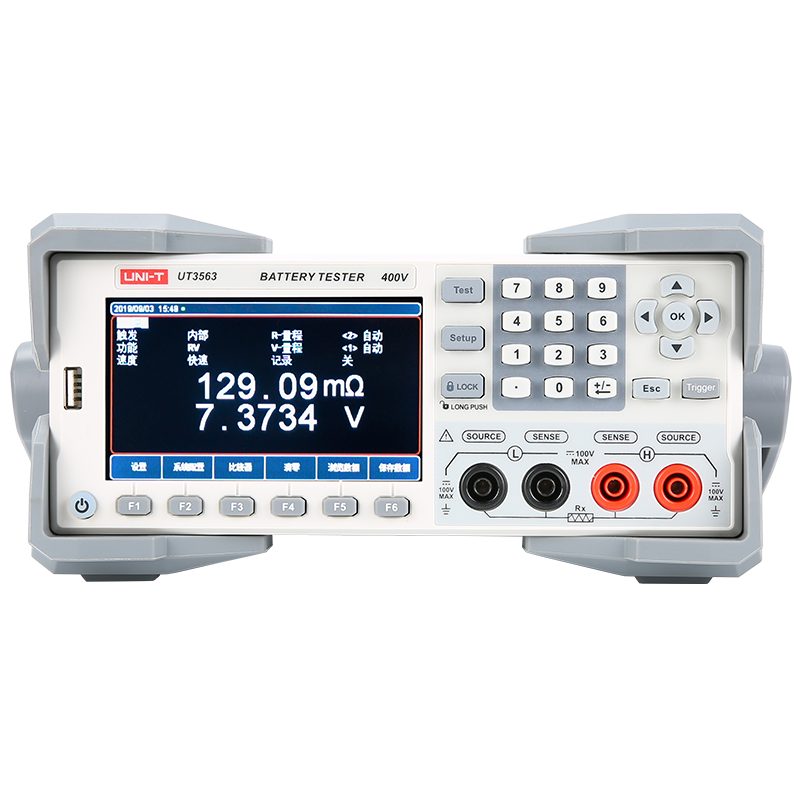

UT3500系列 电池内阻测试仪
