产品概述

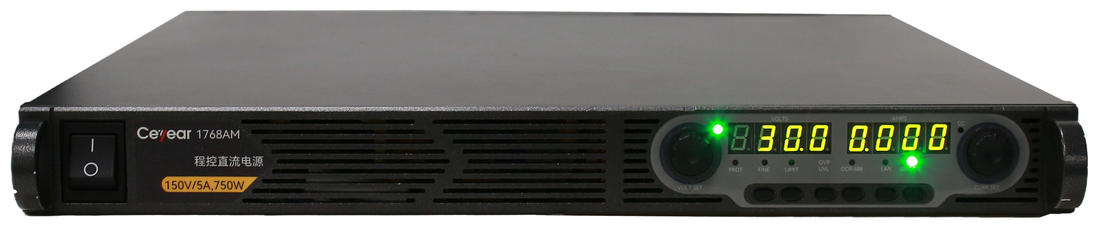

1768系列程控直流电源是一款紧凑型并可提供0～1520W功率、0～155V电压和0～19A电流的可编程输出且适应性非常强的集成测试系统电源。采用紧凑型(1U)机箱，能适应各种通用直流电源应用场合。可提供稳定的输出功率，内置的电压和电流测量能力，属于经济型高性能中功率程控直流电源。通过多种标准输入/输出接口可广泛应用在汽车、元器件、通信、应用电子等诸多行业的测试解决方案与系统搭建中。场景更是覆盖从产品开发、设计验证、产线制造、产品老化等诸多层面，是一款性价比超高的经济型系统电源。
功能特点
主要特点
1）适合研发、设计验证和制造中的ATE系统
2）简洁的前面板操作
3）欠电压限制（UVL），防止将输出电压调整到某个极限以下
4）连接简单易学，远程控制方便，易于系统集成
5）级联方便，可方便地并联（4台）或串联（2台）多个单元
6）模拟控制编程输出
7）远端补偿功能，最大远端补偿电压为5V
典型应用
应用于航天器测试相关的真空加热罐、系统测试领域
针对航天市场，主要应用在与航天器测试相关的真空加热罐、系统测试领域；针对电子院所市场，主要应用于集成电路的设计和生产、元器件生产老化、雷达TR组件生产老化等方面；针对工业级消费电子市场，主要用于DC-DC模块、半导体与新材料、新一代通信技术等方面的研发、生产和测试。
技术指标
指标参数 | 1768AM | 1768BM | 1768AK | 1768BK |
额定输出 | ||||
电压 | 0~155V | 0~155V | 0~80V | 0~80V |
电流 | 0~5.1A | 0~10.2A | 0~9.5A | 0~19A |
功率 | 788W | 1576W | 760W | 1520W |
电压准确度 | ||||
电压编程准确度 | ≤0.05%+75mV | ≤0.05%+75mV | ≤0.05%+40mV | ≤0.05%+40mV |
电压测量准确度 | ≤0.1% +150mV | ≤0.1% +150mV | ≤0.1% +80mV | ≤0.1% +80mV |
电流准确度 | ||||
电流编程准确度 | ≤0.1% +5mA | ≤0.1% +10mA | ≤0.1% +9.5mA | ≤0.1% +19mA |
电流测量准确度 | ≤0.1% +15mA | ≤0.1% +30mA | ≤0.1% +28.5mA | ≤0.1% +57mA |
输出纹波/噪声（使用阻性负载，测试带宽20Hz-20MHz） | ||||
CVrms | 12mV | 12mV | 8mV | 8mV |
CVp-p | 100mV | 100mV | 80mV | 80mV |
负载效应 | ||||
电压 | 17mV | 17mV | 10mV | 10mV |
电流 | 6mA | 7mA | 6.9mA | 8.8mA |
输出响应 | ||||
瞬态响应时间 | ≤1.5ms | ≤1.5ms | ≤1ms | ≤1ms |
电压上升时间（满载） | ≤150ms | ≤150ms | ≤150ms | ≤150ms |
电压下降时间（满载） | ≤150ms | ≤150ms | ≤150ms | ≤150ms |
空载下降时间 | ≤2s | ≤2s | ≤1.2s | ≤1.2s |
