用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 1431A | 手持式射频信号发生器 / 250kHz～4GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1431A-EWT1 | 保修期以外延长保修1年 / 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1431A-JL | 计量服务 / 计量校准服务，提供计量报告 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1431-009 | 87233 USB连续波功率探头 / 50MHz～40GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1431-008 | 87232 USB连续波功率探头 / 50MHz～26.5GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1431-007 | 87231 USB连续波功率探头 / 10MHz～18GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1431-006 | 87230 USB连续波功率探头 / 9kHz～6GHz | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1431-005 | 英文选件 / 英文标牌、英文挡板、英文橡胶键，全英文操作模式。 与标配中文二选一。 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1431-004 | 安全仪器运输箱 / 高强度防水安全运输箱，适合长途运输使用 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1431-003 | 软背包 / 日常保护仪器，便于携带，可背负操作仪器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| 1431-002 | 可充电锂离子电池组 / 大容量备用电池组 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数
产品概述

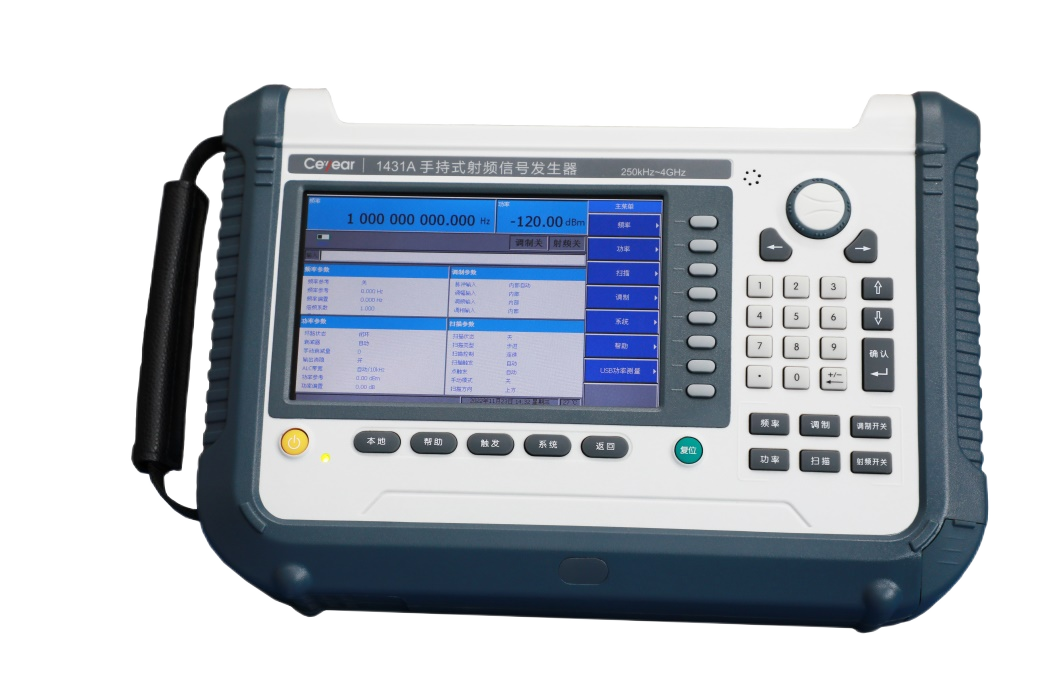

1431A手持式射频信号发生器采用手持式机箱，集成度高，体积小、重量轻，便于携带，提供中英文双语菜单，界面友好，操作简单易学。输出信号覆盖射频频段，频率分辨率高，动态范围大，具备步进扫描和多种调制功能。采用两种供电模式，节能性好，内置大容量可充电电池组，一次充电可工作时间长。能够满足绝大多数通信设备在安装调试、现场维护过程中的测试需求。该仪器良好的性价比更使其成为高校、民用通信等领域测试分析的理想选择。
主要特点
体积小，重量轻，内置电池，现场作业，轻松完成
友好的人机界面，中、英文双语菜单，操作简单，易学易用
内置调制信号发生器
具有调幅、调频和脉冲调制功能
具有列表和步进两种扫描方式
完善的自我诊断功能及状态自测试
具有LAN和USB接口，提供标准的程控命令，实现程控操作
智能的电源管理功能以及节电工作模式，剩余电量指示及低电量警告
功能特点
体积小、重量轻、内置电池，现场作业，轻松完成
1431A手持式射频信号发生器体积小，重量轻。内置高容量可充电电池组，更换方便。超大容量的电池，多功能工作背包带给您台式机的性能，手持式设备的便利，非常适合现场使用。

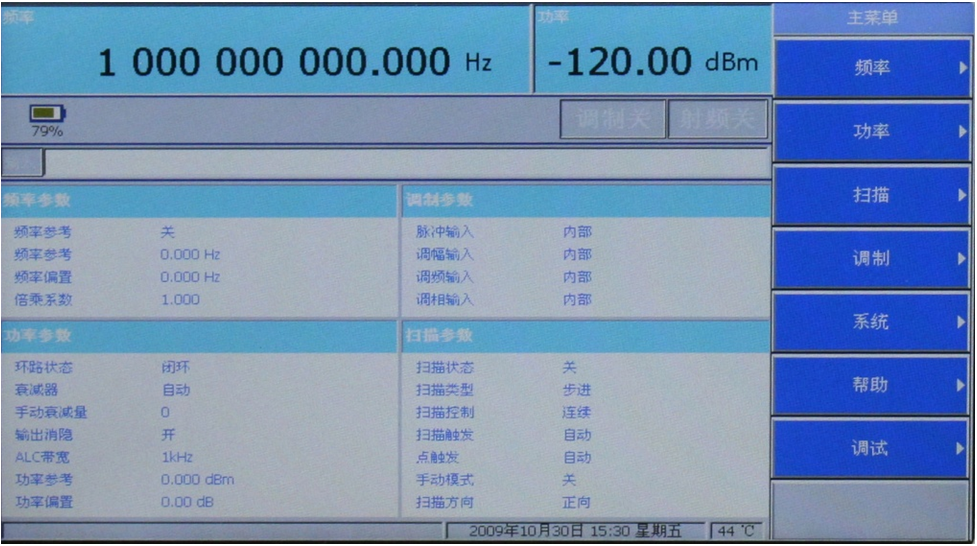

中/英文操作界面，TFT大屏幕真彩液晶显示
1431A手持式射频信号发生器采用大屏幕真彩液晶显示，默认中文操作界面，当前状态信息尽收眼底。操作界面也可根据不同用途及场合设置为英文，方便您的使用。操作简单，方便易学，不需要特别培训，您就可以轻松掌握。

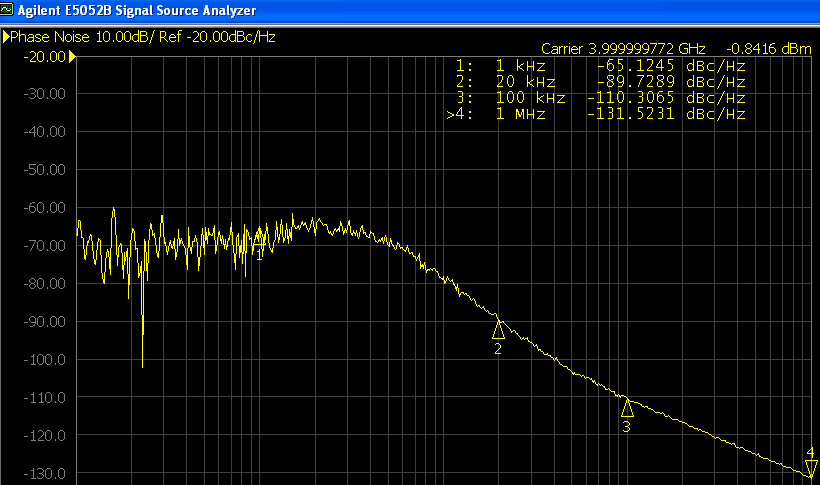

优良的频谱纯度
1431A手持式射频信号发生器在大多数频段谐波、非谐波指标达-40dBc以下，在载频4GHz时频偏20kHz处单边带相位噪声典型值为-88dBc/Hz，可方便地用于通信等设备中的接收机性能检测、故障点定位等。

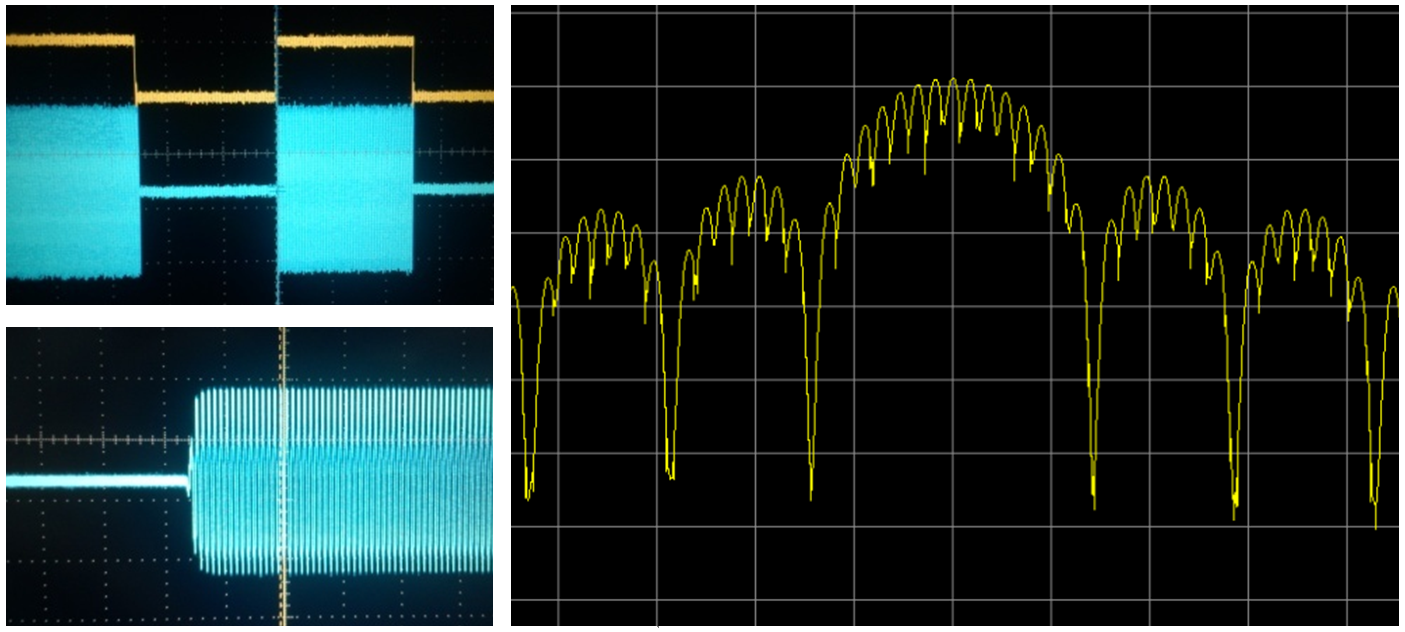

高性能脉冲调制
1431A手持式射频信号发生器均标配有高性能的脉冲调制功能，调制开关比大于60dB，最小脉宽100ns，支持门控、外部等多种触发方式，为您进行脉冲信号模拟提供了灵活方便的解决手段。

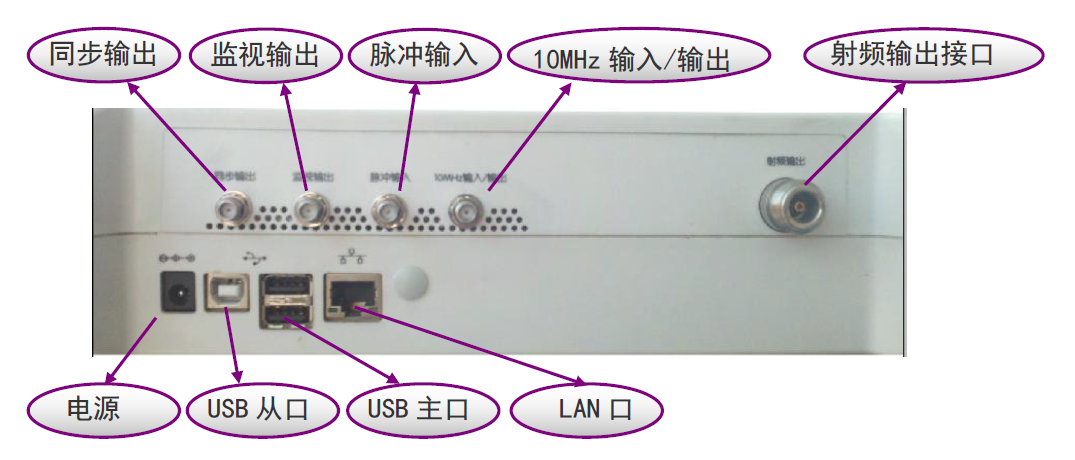

丰富的接口
1431A手持式射频信号发生器提供了USB接口、网口等附加扩展接口，并提供标准的程控指令，可以方便地实现程控操作；同时还提供参考输入/输出接口、脉冲输入、监视输出和同步输出等接口，方便用户使用。

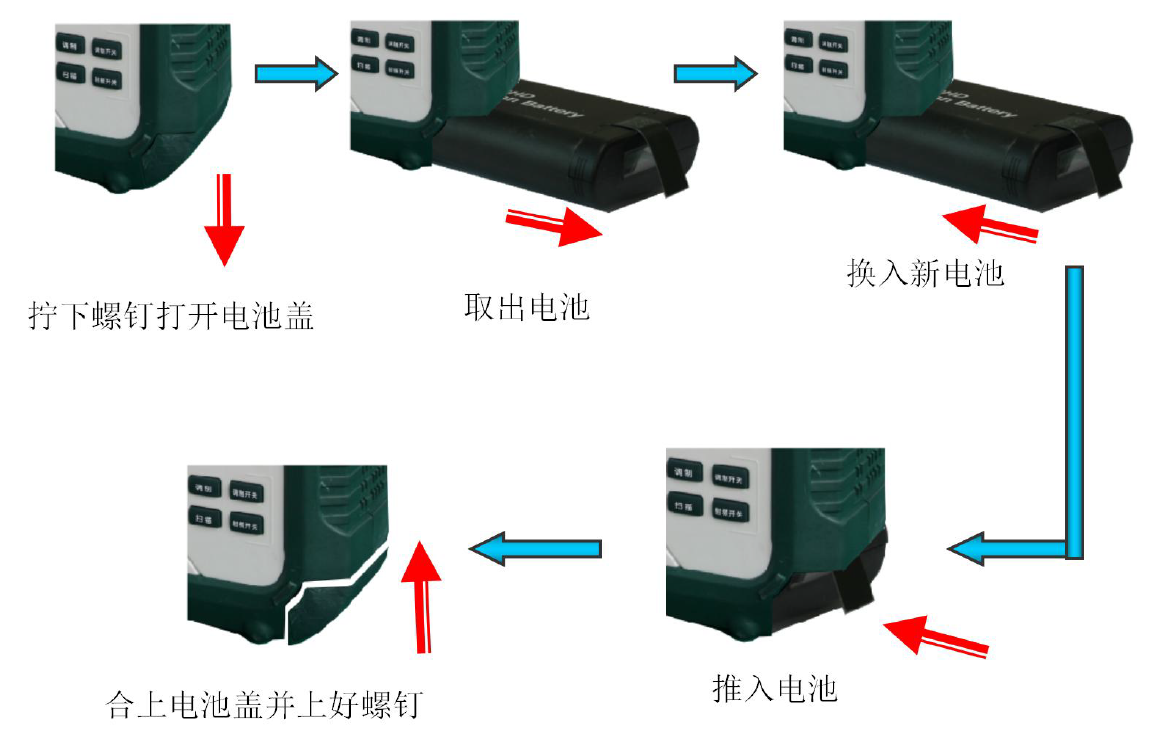

内置可充电电池，更换方便
1431A手持式射频信号发生器内置大容量可充电电池组，一次充电可工作时间长，无充电条件下更换备用电池也非常方便，是您外场调试、维护的理想助手。
技术指标
型 号 | 1431A |
频率范围 | 250kHz～4GHz |
频率分辨率 | 1Hz |
参考频率 | 标称频率：10MHz；老化率：±1.35×10-8/天 |
扫描方式 | 步进扫描、列表扫描 |
谐波 | ≤-30dBc |
单边带相位噪声 | ≤-84dBc/Hz 250kHz≤f≤250MHz@20kHz ≤-96dBc/Hz 250MHz＜f≤500MHz@20kHz ≤-90dBc/Hz 500MHz＜f≤1GHz@20kHz ≤-84dBc/Hz 1GHz＜f≤2GHz@20kHz ≤-78dBc/Hz 2GHz＜f≤4GHz@20kHz |
输出功率范围 | -120dBm～+5dBm |
功率准确度 | -5dBm＜P≤＋5dBm±1.5dB -60dBm＜P≤-5dBm±2.5dB |
调制性能 | |
脉冲调制 | 脉冲调制开关比：≥60dB 脉冲调制上升下降时间：≤40ns |
幅度调制 | 调制方式：线性方式，指数方式 调制率（3dB带宽）：DC～10kHz 准确度：线性方式： ≤±（6％×设置深度+2％）(调制率1kHz) 指数方式： ≤±（5％×设置深度+1dB）(调制率1kHz) |
频率调制 | 调制率（3dB带宽）：DC～10 kHz 准确度：≤±6%(1kHz调制率，频偏100 kHz) |
其他特性 | |
射频输出端口 | N型(阴) |
显示屏 | TFT-LCD |
操作界面 | 中文/英文 |
外形尺寸（宽×高×深） | 330mm×230mm×90mm |
重量 | ≤5kg |
功耗 | 20W |
供电方式 | 直流、可充电电池组 |
电池工作时间 | 4小时 |
工作温度范围 | 0℃～+50℃ |
订购信息
主机型号
| 编号 | 名称 | 描述 |
|---|---|---|
| 1431A | 手持式射频信号发生器 | 250kHz～4GHz |
选件型号
| 编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
| 1431A-EWT1 | 保修期以外延长保修1年 | 保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准 | |
| 1431A-JL | 计量服务 | 计量校准服务，提供计量报告 | |
| 1431-009 | 87233 USB连续波功率探头 | 50MHz～40GHz | |
| 1431-008 | 87232 USB连续波功率探头 | 50MHz～26.5GHz | |
| 1431-007 | 87231 USB连续波功率探头 | 10MHz～18GHz | |
| 1431-006 | 87230 USB连续波功率探头 | 9kHz～6GHz | |
| 1431-005 | 英文选件 | 英文标牌、英文挡板、英文橡胶键，全英文操作模式。 与标配中文二选一。 | |
| 1431-004 | 安全仪器运输箱 | 高强度防水安全运输箱，适合长途运输使用 | |
| 1431-003 | 软背包 | 日常保护仪器，便于携带，可背负操作仪器 | |
| 1431-002 | 可充电锂离子电池组 | 大容量备用电池组 |
