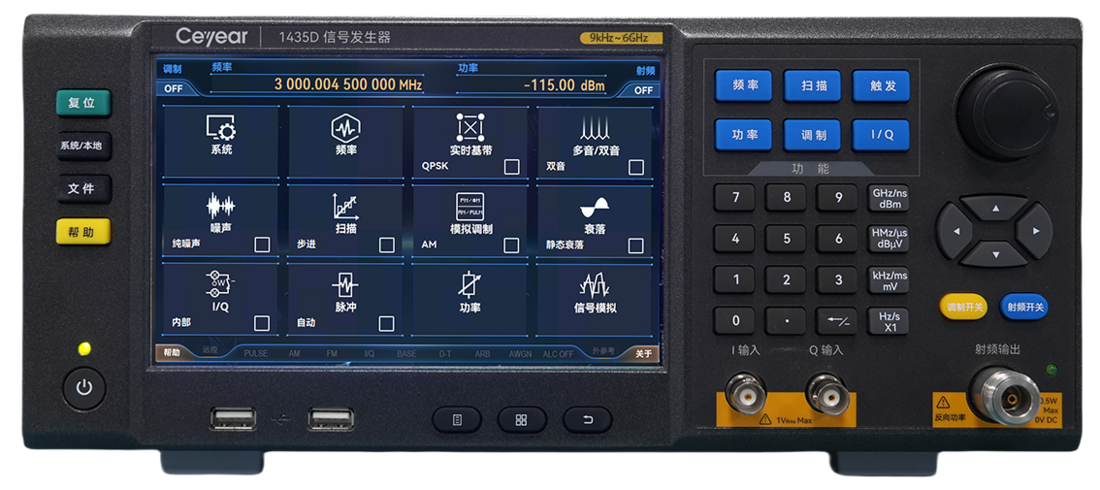

1435-V（V）系列信号发生器

频率范围

1435A-V：9kHz~3GHz

1435B-V：9kHz~6GHz

1435B-V+选件H20：9kHz~7.5GHz

1435CV：9kHz~13GHz

1435DV：9kHz~20GHz

1435GV：9kHz~45GHz

频率

N（内部基波谐波次数）

9kHz≤f＜250MHz

1/4

250MHz≤f≤375MHz

1/16

375MHz＜f≤750MHz

1/8

750MHz＜f≤1.5GHz

1/4

1.5GHz＜f≤3GHz

1/2

3GHz＜f≤6GHz

1

6GHz＜f≤12GHz

2

12GHz＜f≤24GHz

4

24GHz＜f≤45GHz

8

频率分辨率

0.001Hz

频率切换时间

≤1ms（测量值^注2）

时基老化率（典型值^注3）

标配：±5×10^-7/年（连续通电30天后）

高稳时基选件H10：±5×10^-8/年（连续通电30天后）

±5×10^-10/天（连续通电30天后）

参考输出

频率

10MHz

功率

>+4dBm，至50Ω负载

参考输入

频率

1MHz～50MHz，步进1Hz

功率

0dBm～+7dBm，阻抗50Ω

扫描特性

扫描模式

步进扫描列表扫描

扫描驻留时间

100μs～100s

功率特性

最小功率

型号

标配

程控步进衰减器选件H01/H01-E

1435A-V/B-V

-15dBm（可设置-20dBm）

H01：-110dBm（可设置-135dBm）

H01-E：-90dBm（可设置-110dBm）

1435CV/DV/

GV

-15dBm（可设置-20dBm）

H01：-110dBm（可设置-135dBm）

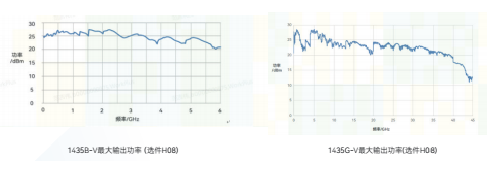

最大功率^注4

（25±10°C）

1435A-V/B-V

频率范围

标配

大功率输出选件H08

9kHz≤f≤3GHz

≥18dBm

≥22dBm

3GHz＜f≤5GHz

≥16dBm

≥20dBm

5GHz＜f≤6GHz

≥15dBm

≥18dBm

最大功率^注4

（25±10°C）

6GHz＜f≤7.5GHz

（选件H20）

≥14dBm

≥17dBm

1435CV/DV

频率范围

标配

大功率输出选件H08

9kHz≤f≤3GHz

≥16dBm

≥21dBm

3GHz＜f≤20GHz

≥15dBm

≥20dBm

1435GV

频率范围

标配

大功率输出选件H08

9kHz≤f≤3GHz

≥14dBm

≥19dBm

3GHz＜f≤17GHz

≥13dBm

≥17dBm

17GHz＜f≤40GHz

≥11dBm

≥15dBm

40GHz＜f≤45GHz

≥7dBm

≥10dBm

功率准确度

（25±10°C）

标配

功率（dBm）

频率

10～最大功率

-10～10

-15～-10

9kHz≤f≤2GHz

±0.8dB

±0.6dB

±1.5dB

2GHz＜f≤20GHz

±0.9dB

±0.7dB

±1.5dB

20GHz＜f≤40GHz

±0.9dB

±0.8dB

±1.8dB

40GHz＜f≤45GHz

±1.5dB

±1.5dB

±2.0dB

H01程控步进衰减器选件

功率（dBm）

频率

10～最大功率

-10～10

-70～-10

-90～-70

9kHz≤f≤2GHz

±0.8dB

±0.6dB

±0.7dB

±1.4dB

2GHz＜f≤20GHz

±0.9dB

±0.7dB

±0.7dB

±1.6dB

20GHz＜f≤40GHz

±0.9dB

±0.8dB

±1.1dB

±2.0dB

40GHz＜f≤45GHz

±1.5dB

±1.5dB

±1.8dB

±3.0dB

功率准确度

（25±10°C）

H01-E电子衰减器选件

功率（dBm）

频率

10～最大功率

-10～10

-70～-10

-90～-70

9kHz≤f≤2GHz

±0.8dB

±0.6dB

±0.7dB

±1.4dB

2GHz＜f≤6GHz

±0.9dB

±0.7dB

±0.7dB

±1.6dB

6GHz＜f≤7.5GHz（选件H20）

±0.9dB

±0.7dB

±0.7dB

±1.6dB

功率分辨率

0.01dB

输出阻抗

50Ω（额定值^注5）

源驻波比VSWR（内稳幅）（测量值^注2）

9kHz≤f≤3GHz

＜1.7

3GHz＜f≤13GHz

＜1.6

13GHz＜f≤20GHz

＜1.8

20GHz＜f≤40GHz

＜2.0

40GHz＜f≤45GHz

＜2.0

最大反向功率

0.5W（0V DC）（额定值^注5）

频谱纯度^注6

谐波（在+10dBm处）

频率

标配

9kHz≤f≤10MHz

＜-23dBc

10MHz＜f≤3GHz（1435A-V）

＜-30dBc

10MHz＜f≤6GHz（1435B-V）

＜-30dBc

10MHz＜f≤7.5GHz（1435B-V+选件H20）

＜-30dBc

10MHz＜f≤4GHz（1435CV/DV/GV）

＜-30dBc

4GHz＜f≤20GHz（1435CV/DV/GV）

＜-55dBc

20GHz＜f≤45GHz（1435GV）

＜-50dBc

分谐波（在+10dBm处）

9kHz≤f≤6GHz

无

6GHz＜f≤12GHz

＜-60dBc

12GHz＜f≤24GHz

＜-55dBc

24GHz＜f≤45GHz

＜-50dBc

非谐波（在0dBm处，10kHz频偏以远）

频率

标配

低相位噪声选件（H06）

（括号内测量值^注2）

9kHz≤f＜250MHz

＜-54dBc

＜-58dBc（-65dBc）

250MHz≤f≤3GHz

＜-62dBc

＜-77dBc（-86dBc）

3GHz＜f≤6GHz

＜-56dBc

＜-71dBc（-80dBc）

6GHz＜f≤12GHz

＜-50dBc

＜-65dBc（-74dBc）

12GHz＜f≤24GHz

＜-44dBc

＜-59dBc（-68dBc）

24GHz＜f≤45GHz

＜-38dBc

＜-53dBc（-62dBc）

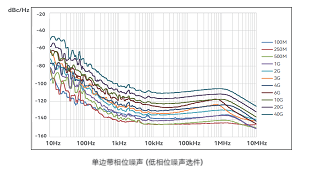

单边带相位噪声（dBc/Hz，在+10dBm处）

标配

频偏

频率

100Hz

10kHz

100MHz

＜-83

＜-115

250MHz

＜-93

＜-127

500MHz

＜-89

＜-121

1GHz

＜-83

＜-115

2GHz

＜-77

＜-109

3GHz

＜-74

＜-105

4GHz

＜-71

＜-103

6GHz

＜-68

＜-99

10GHz

＜-63

＜-95

20GHz

＜-57

＜-89

40GHz

＜-51

＜-83

单边带相位噪声

（dBc/Hz，在+10dBm处）

低相位噪声选件H06

频偏

频率

100Hz

1kHz

10kHz

100kHz

100MHz

＜-83

＜-122

＜-136

＜-131

250MHz

＜-93

＜-133

＜-142

＜-139

500MHz

＜-89

＜-129

＜-139

＜-135

1GHz

＜-83

＜-123

＜-136

＜-132

2GHz

＜-77

＜-117

＜-132

＜-126

3GHz

＜-74

＜-114

＜-126

＜-121

4GHz

＜-71

＜-111

＜-125

＜-120

6GHz

＜-68

＜-108

＜-122

＜-115

10GHz

＜-63

＜-103

＜-118

＜-113

20GHz

＜-57

＜-97

＜-112

＜-107

40GHz

＜-51

＜-91

＜-106

＜-101

调制特性

频率调制^注7

（选件H02）

最大频偏：N×16MHz（N为基波谐波次数）

准确度（1kHz调制率，频偏N×500kHz）：±（2％×设置频偏+20Hz）

调制率（3dB带宽，频偏N×500kHz）：DC~7MHz

失真（1kHz速率，频偏N×500kHz）：<0.4%

相位调制^注7

（选件H02）

最大相偏：N×16rad（N为基波谐波次数）

准确度（1kHz调制率，相偏N×8rad）：±（2％×设置相偏+0.01rad）

调制率（3dB带宽，相偏N×8rad）：DC~1MHz

失真（1kHz调制率，相偏N×8rad）：＜0.4%

幅度调制^注7

（选件H02）

最大深度：＞90％

调幅准确度：（1kHz调制率，30%调制深度）：±（4％×设置深度+1%）

调幅失真：（1kHz调制率，线性方式，总谐波失真，30％调制深度）：＜2％；

调幅带宽：（3dB带宽，30%调制深度，频率测试点：1GHz、5GHz、20GHz、40GHz）：DC～100kHz。

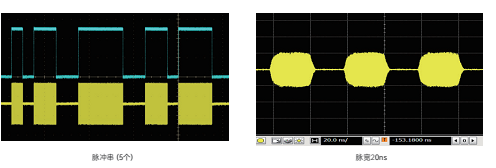

脉冲调制^注8

（选件H03）

开关比

＞80dB

上升下降时间

＜10ns

内稳幅最小脉宽

1μs

非稳幅最小脉宽

100ns

窄脉冲调制^注8

（选件H04）

开关比

＞80dB

上升下降时间

＜10ns

内稳幅最小脉宽

1μs

非稳幅最小脉宽

20ns

内部模拟调制信号发生

器（需配选件H02）

提供3路独立的信号分别用于频率/相位调制、幅度调制和低频输出信号

波形：正弦波，方波，三角波，锯齿波

频率范围：正弦波0.1Hz～10MHz

方波，三角波，锯齿波0.1Hz～1MHz

频率分辨率：0.1Hz

低频输出：幅度0～5 Vpeak（额定值^注5），至50Ω负载

内部脉冲发生器

(需配选件H03或H04)

脉冲宽度：100ns～（42s-10ns）（选件H03，额定值^注5）

20ns～（42s-10ns）（选件H04，额定值^注5）

脉冲周期：120ns～42s （选件H03，额定值^注5）

40ns～42s （选件H04，额定值^注5）

分辨率：10ns

多功能函数发生器

(选件H05)

多功能发生器由7个波形发生器组成,通过使用AM、FM/ΦM和低频输出中的复合调制特性，

可分别对发生器进行设置或是同时设置5个发生器。

波形：

函数发生器1：正弦波、三角波、方波、锯齿波、脉冲；

函数发生器2：正弦波、三角波、方波、锯齿波、脉冲；

双函数发生器：音频2的正弦波、三角波、方波、锯齿波、脉冲、相位偏置和幅度比，相对

于音频1；

扫描函数发生器：正弦波、三角波、方波、锯齿波；

噪声发生器1：均匀、高斯；

噪声发生器2：均匀、高斯；

直流：仅限LF输出；

频率参数：

正弦波：0.1Hz至10MHz；

三角波、方波、锯齿波、脉冲：0.1Hz至1MHz；

分辨率：0.1Hz；

矢量调制精度（校准后，

25℃±10℃）

通用调制格式（码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式，0dBm）

50MHz～6GHz

标配

EVM（RMS%）<1.8%

6GHz～7.5GHz

EVM（RMS%）<2.0%

50MHz～7.5GHz

低相位噪声选件H06

EVM（RMS%）<1.0%

7.5GHz～20GHz

低相位噪声选件H06（必选）：

EVM（RMS%）<1.2%

20GHz～30GHz

低相位噪声选件H06（必选）：

EVM（RMS%）<1.4%

30GHz～45GHz

低相位噪声选件H06（必选）：

EVM（RMS%）<1.6%（典型值1.4%）

5GNR（FR1，Test Model 3.1a，FDD，100MHz，30kHz SCS，256QAM）

3.5GHz

<1.0%

5GNR（FR2，Test Model 3.1a，TDD，100MHz，60kHz SCS，256QAM）

10GHz：<1.2%（低相位噪声选件H06必选）

28GHz：<1.5%（低相位噪声选件H06必选）

邻道抑制比（ACLR，校

准后，25℃±10℃，）

WCDMA：（码元速率3.84Msps，根奈奎斯特滤波器，α=0.22，QPSK格式，0dBm）

＞60dB (2GHz)

5GNR：

＞50dB (3.5GHz，FR1，Test Model 3.1a，FDD，100MHz，30kHz SCS，256QAM，0dBm)

＞47dB (10GHz，FR2，Test Model 3.1a，TDD，100MHz，60kHz SCS，256QAM，0dBm)

＞46dB (28GHz，FR2，Test Model 3.1a，TDD，100MHz，60kHz SCS，256QAM，0dBm)

内部调制带宽（载波900MHz、2.6GHz、3.5GHz、10GHz、28GHz、42.5GHz）

标配： 120MHz（多音，音调数量51，载波≥240MHz，频率间隔2.4MHz，±3.0dB带宽）；

H09大调制带宽选件： 200MHz（多音，音调数量51，载波≥400MHz，频率间隔4MHz，±3.0dB带宽）；

H09-500500MHz调制带宽选件：500MHz（多音，音调数量101，载波≥1GHz，频率间隔5MHz，±3.0dB带宽）；

H09-800800MHz调制带宽选件：800MHz（多音，音调数量101，载波≥1.6GHz，频率间隔8MHz，±3.0dB带宽）。

外部调制带宽（载波2.6GHz、3.5GHz、10GHz、28GHz、42.5GHz）

800MHz（载波≥1.6GHz，稳幅开环，I通道输入100mVrms正弦波，±4dB带宽）

内部基带信号发生器

通道数：2（I和Q）

最大码元速率：

标配：75Msps

选件H09：125Msps

选件H09-500：156.25Msps

选件H09-800：250Msps

基带波形内存：

标配：1G样点

选件H32：2G样点

实时基带模式：

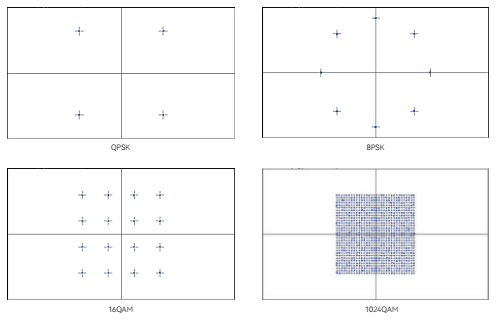

调制格式：

PSK：BPSK、QPSK、OQPSK、π/4 DQPSK、D8PSK、16PSK

QAM：4、16、32、64、128、256、512、1024、2048、4096

FSK：2、4、8、16

ASK、MSK，任意波（选件S01）

EVM：<1.0%（典型值^注3）（RMS%，码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式）

双音模式最大频率间隔：

标配：120MHz；

H09大调制带宽选件： 200MHz；

H09-500500MHz调制带宽选件：500MHz；

H09-800800MHz调制带宽选件：800MHz

任意波模式：

数据格式：Binary。

触发：

触发类型：连续、单次、门控；

触发源：键触发、外部触发、总线触发（GPIB、LAN）；

触发模式：自动播放、触发播放、实时播放、单次、门控（高有效、低有效）；

AWGN

(选件S03)

加噪类型：纯噪声、连续波干扰、加性噪声

噪声带宽：120/200MHz/500MHz/800MHz

信噪声设置范围：0~40dB

一般特性

射频输出端口

1435A-V/B-V：N型（阴），阻抗50Ω

1435CV：3.5mm（阳），阻抗50Ω

1435DV：3.5mm（阳），N型（阴）（选件H91），阻抗50Ω

1435GV：2.4mm（阳），阻抗50Ω

程控接口

LAN、GPIB

最大外形尺寸

（宽×高×深）

公称尺寸（不含把手、侧提带、底脚、垫脚、接地柱、后镶条、旋钮、接头等突出物）：

1435A-V/B-V：(319.3±1.20)mm×(132.5±1.2)mm×(351±1.2)mm

1435CV/DV/GV：(319.3±1.20)mm×(132.5±1.2)mm×(401±1.2)mm

重量

＜15千克（型号、选件配置不同，重量不同）

电源

110±10%VAC，50±5%Hz，60±5%Hz；或220±10%VAC，50±5%Hz，60±5%Hz（自适应）

功耗

小于300W

温度范围

工作温度：0℃～+50℃；存储温度：-40℃～+70℃
