产品概述
思仪科技长期致力于宽带微波毫米波信号低失真变频技术研究和变频器产品开发，产品采用模块化、可程控的微波上、下变频通道，内置低相噪合成本振源，最高频率覆盖至110GHz，可实现宽带微波毫米波信号和中频信号之间的低失真变换，具有技术指标高、操作简便、环境适应性强、可靠性高等特点，并可根据客户要求定制、改制。
产品可与信号源、任意波发生器、信号分析仪、数字存储示波器等仪器组合，搭建各类自动测试、模拟验证系统，完成信号激励、信号分析、传输延时等性能参数的测试，可广泛应用于卫星通信、卫星测控、载荷测试、空间通信模拟、电磁频谱监测、雷达目标模拟、无线信道模拟等测试领域。
功能特点
射频频率范围最高可覆盖至110GHz
增益可控，可实现幅度精确控制
频率可控，可实现变频频率精准控制
支持多通道、多中频、多瞬时带宽定制
可远程控制（LAN）

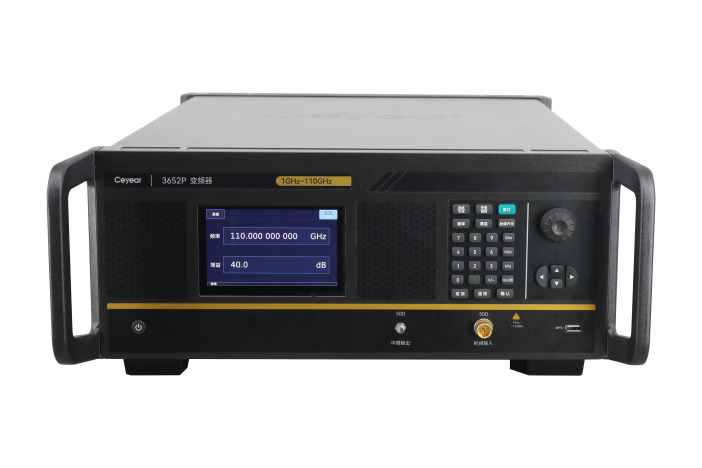

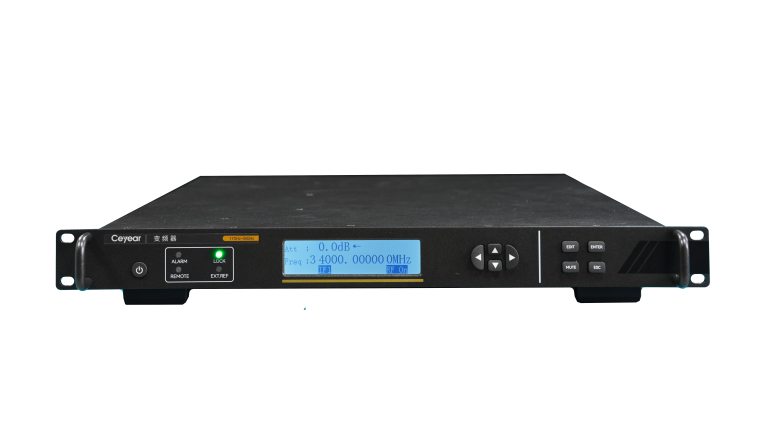

1U/4U高度19英寸标准机箱结构
技术指标
型号 | 3652-17G-34G-UC1 | 3652-17G-34G-DC1 | 3652-37G-43G-DC1 | 3652-46G-53G-UC1 | 3652P |
输入频率范围 | 70±20MHz/1.2±0.5GHz/ 2.25±0.25GHz/4±1GHz | 17GHz～34GHz | 37GHz～43GHz | 70±20MHz/1.7±1.1GHz /2.25±1GHz | 1GHz～110GHz |
最小频率调节步进 | 1Hz | ||||
输入电平范围 | -70～+10dBm | -80～+10dBm | -60～-30dBm | ||
最大不损坏输入功率 | ≥10dBm | ||||
输入接口 | SMA（f） | 2.92mm（f） | 2.4mm（f） | SMA（f） | 1.0mm（f） |
输出频率 | 17GHz～34GHz | 70±20MHz/1.2±0.5GHz/ 2.25±0.25GHz/4±1GHz | 70±20MHz/1.7±1.1GHz/ 2.25±1GHz | 46GHz～53GHz | 1.2GHz±500MHz |
输出功率(P-1dB) | ≥10dBm | ||||
输出3阶交调截获点 | ≥20dBm | ||||
输出接口 | 2.92mm（f） | SMA（f） | SMA（f） | 1.85mm（f） | SMA（f） |
增益可调范围 | 0dB～45dB | 0dB～40dB | 10dB～40dB | ||
变频增益步进 | 0.5dB步进 | 0.1dB步进 | |||
增益精度 | ±1.0dB | ||||
频率稳定性 | ±1×10-8/天，±1×10-7/年 | ||||
带内幅频 | ≤±0.4dB@±20MHz/≤±1dB@±250MHz/ ≤±1.5dB@±500MHz/≤±2dB@±1000MHz | ≤±0.4dB@±20MHz/≤±2.2dB@±1000MHz/ ≤±2.5dB@±1100MHz | ≤±2.5dB/1000MHz | ||
群时延波动 | 线性：≤0.03ns/MHz抛物线：≤0.01ns/MHz2 | ≤6ns／100MHz | 1ns（40MHz任意频带），2ns（250MHz任意频带） | ||
噪声系数 （@最大增益） | ≤18dB | ≤12dB | ≤18dB | ≤18dB | ≤20dB |
镜频抑制 | ＞60dBc | —— | ≥70dB(1GHz～50GHz)， ≥60dB(50GHz～110GHz) | ||
带内杂散 | ＜-55dBc（输出0dBm时） | ≤-50dBc（最大增益，0dBm输出，不包含中频输出谐波） | |||
相位噪声 | ＜-75dBc/Hz@100Hz ＜-90dBc/Hz@1kHz ＜-95dBc/Hz@10kHz ＜-95dBc/Hz@100kHz ＜-100dBc/Hz@1MHz | ＜-65dBc/Hz@100Hz ＜-85dBc/Hz@1kHz ＜-90dBc/Hz@10kHz ＜-90dBc/Hz@100kHz ＜-95dBc/Hz@1MHz | 1GHz～50GHz频段: ≤-85dBc/Hz@1kHz ≤-95dBc/Hz@10kHz ≤-100dBc/Hz@100kHz 50GHz～110GHz频段: ≤-80dBc/Hz@1kHz ≤-90dBc/Hz@10kHz ≤-95dBc/Hz@100kHz | ||
尺寸（宽×高×深） | 外形尺寸：（474.6±4.0）mm×（193.0±2.5）mm×（609.5±4.0）mm 公称尺寸：（426.0±2.0）mm×（177.0±1.2）mm×（500.0±2.0）mm（不含把手、底脚等） | 外形尺寸：（482.6±4.0）mm×（59.0±2.0）mm×（601.5±4.0）mm 公称尺寸：（482.6±4.0）mm×（44.4±2.0）mm×（550±4.0）mm（不含把手、底脚等） | |||
