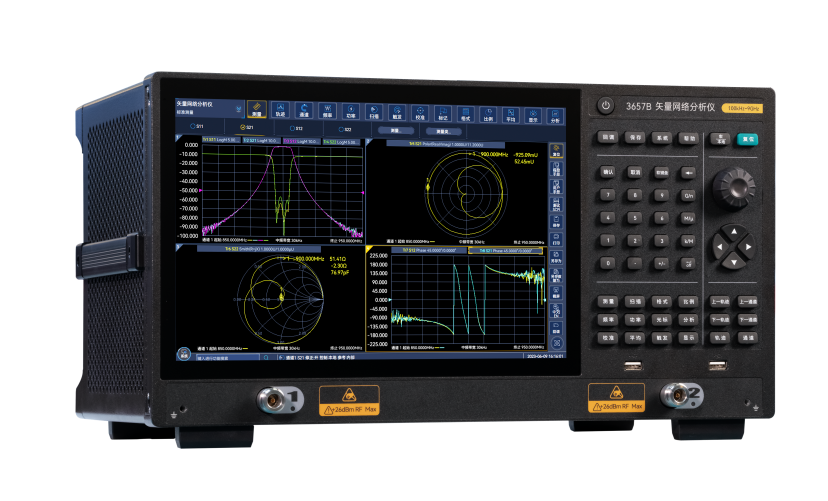

3657系列矢量网络分析仪

Name: 3657系列矢量网络分析仪
Brand: Ceyear思仪
SKU: 3657A
Availability: InStock

型号：3657A

分类国货精品 > Ceyear > 微波/毫米波测量仪器 > 网络分析仪摘要系列矢量网络分析有线电视分接头等射频元件测量性能测量高级时域分析精确地测量极大提高产线测试除标配时域分析布置更多测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
3657A	矢量网络分析仪 / 100kHz～4.5GHz（5U 机型，带屏幕）	—	登录可见	登录可见	官网规格，价格面议
3657B	矢量网络分析仪 / 100kHz～9GHz（5U 机型，带屏幕）	—	登录可见	登录可见	官网规格，价格面议
3657C	矢量网络分析仪 / 100kHz～14GHz（5U 机型，带屏幕）	—	登录可见	登录可见	官网规格，价格面议
3657D	矢量网络分析仪 / 100kHz～20GHz（5U 机型，带屏幕）	—	登录可见	登录可见	官网规格，价格面议
3657E	矢量网络分析仪 / 100kHz～26.5GHz（5U 机型，带屏幕）	—	登录可见	登录可见	官网规格，价格面议
3657AM	矢量网络分析仪 / 100kHz～4.5GHz（2U 机型，无屏幕）	—	登录可见	登录可见	官网规格，价格面议
3657BM	矢量网络分析仪 / 100kHz～9GHz（2U 机型，无屏幕）	—	登录可见	登录可见	官网规格，价格面议
3657CM	矢量网络分析仪 / 100kHz～14GHz（2U 机型，无屏幕）	—	登录可见	登录可见	官网规格，价格面议
3657DM	矢量网络分析仪 / 100kHz～20GHz（2U 机型，无屏幕）	—	登录可见	登录可见	官网规格，价格面议
3657EM	矢量网络分析仪 / 100kHz～26.5GHz（2U 机型，无屏幕）	—	登录可见	登录可见	官网规格，价格面议
3657CU	矢量网络分析仪 / 100kHz～14GHz（USB 机型，无 CPU、无屏幕，无四端口选件）	—	登录可见	登录可见	官网规格，价格面议
3657DU	矢量网络分析仪 / 100kHz～20GHz（USB 机型，无 CPU、无屏幕，无四端口选件）	—	登录可见	登录可见	官网规格，价格面议
3657EU	矢量网络分析仪 / 100kHz～26.5GHz（USB 机型，无 CPU、无屏幕，无四端口选）	—	登录可见	登录可见	官网规格，价格面议
3657X-421	四端口9kHz低频扩展 / 频率范围下限可扩展至9kHz，必选400，适用于3657A/B/AM/BM	—	登录可见	登录可见	官网规格，价格面议
3657X-400	四端口测量 / 双源激励四端口矢量网络分析仪配置，适用于3657A/B/C/D/E/AM/BM/CM/DM/EM	—	登录可见	登录可见	官网规格，价格面议
3657X-221	两端口9kHz低频扩展 / 频率范围下限可扩展至9kHz，适用于3657A/B/AM/BM	—	登录可见	登录可见	官网规格，价格面议
3657-008	级联选件 / 适用于3657AM/BM/CM/DM/EM	—	登录可见	登录可见	官网规格，价格面议
3657-007	笔记本电脑 / 笔记本电脑，带有雷电接口	—	登录可见	登录可见	官网规格，价格面议
3657-006	英文选件 / 配置英文前后面板和英文操作系统	—	登录可见	登录可见	官网规格，价格面议
3657-005	铝合金运输箱 / 方便仪器运输，适用于3657A/B/C/D/E	—	登录可见	登录可见	官网规格，价格面议
3657-004	英文用户手册 / 提供纸质版详细的英文用户手册	—	登录可见	登录可见	官网规格，价格面议
3657-003	中文用户手册 / 提供纸质版详细的中文用户手册	—	登录可见	登录可见	官网规格，价格面议
3657-002	机柜安装套件 / 安装到机柜的专用套件，适用于 3657AM/BM/CM/DM/EM	—	登录可见	登录可见	官网规格，价格面议
3657-001	机柜安装套件 / 安装到机柜的专用套件，适用于 3657A/B/C/D/E	—	登录可见	登录可见	官网规格，价格面议
3657-S18	快速连续波扫描功能 / 使用FIFO缓冲法，即时读取数据，适用于全系列	—	登录可见	登录可见	官网规格，价格面议
3657-S11	高级时域分析 / 用于TDR时域阻抗测试、眼图分析等，适用于全系列	—	登录可见	登录可见	官网规格，价格面议
3657-S07	自动夹具移除 / 用于单端及平衡器件测量夹具自动测试及移除，适用于全系列	—	登录可见	登录可见	官网规格，价格面议
1	通信用电缆组件 / 仅适用于3657CU/DU/EU	—	登录可见	登录可见	官网规格，价格面议
2	电源适配器 / 仅适用于3657CU/DU/EU	—	登录可见	登录可见	官网规格，价格面议
3	产品合格证	—	登录可见	登录可见	官网规格，价格面议
4	快速使用指南	—	登录可见	登录可见	官网规格，价格面议
5	鼠标	—	登录可见	登录可见	官网规格，价格面议
6	电源线 / 标准三芯电源线	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品概述

3657系列矢量网络分析仪适用于无线通信、有线电视、教育及汽车电子等领域，可用于对滤波器、放大器、天线、电缆、有线电视分接头等射频元件的性能测量。该产品采用Windows操作系统；具有误差校准功能、时域功能、夹具仿真器功能、自动夹具移除功能、高级时域分析功能；具有对数幅度、线性幅度、阻抗、驻波、相位、群延时、Smith圆图、极坐标等多种显示格式；能够多通道多窗口显示；具有USB接口、LAN网口、HDMI接口、DP接口。可快速、精确地测量被测件S参数的幅度、相位和群延迟特性，具备高效、强大的误差修正能力。

主要特点：

★具有高达140dB动态范围，可对高抑制比器件进行精确测量；

★4us/point测试速度，极大提高产线测试效率；

★稳定性更高，满足高精度测试需求；

★功能更丰富，除标配时域分析功能，更有自动夹具移除功能和高级时域分析功能可选；

★体积更小，重量更轻，相同的空间条件下，可以布置更多的测试仪器；

★具有上架式（2U）和台式（5U）两种机型；

★具有四端口选件，单次连接即可实现四端口网络全部16个S参数测量，并可进行平衡参数测量；

★强大的数据分析能力，如纹波测试、带宽测试、极限测试等功能，方便用户进行合格判定，提高测试效率；

★具备LAN接口，可进行远程控制及系统互联并带有六个USB接口。

★SCPI指令同步记录，脚本一键生成；

★12.1英寸多参数同屏显示，多点触控操作。

功能特点

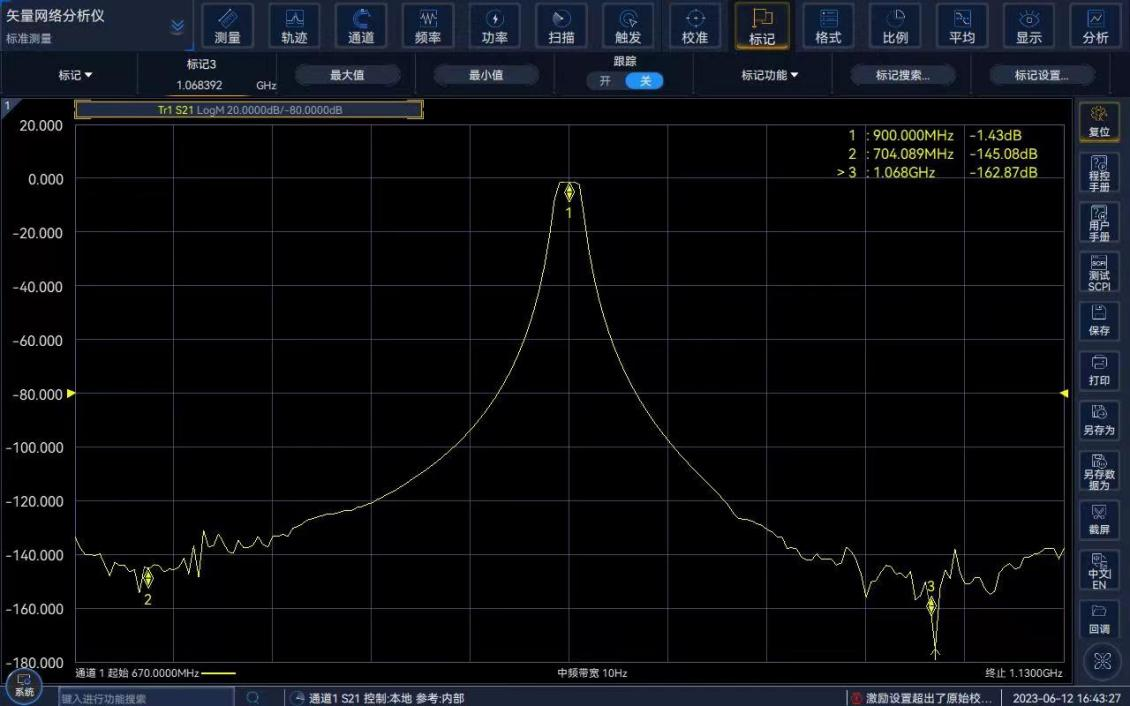

大动态范围

具有高达140dB（IFBW=10Hz）的动态范围，可对高抑制比器件进行精确测量。

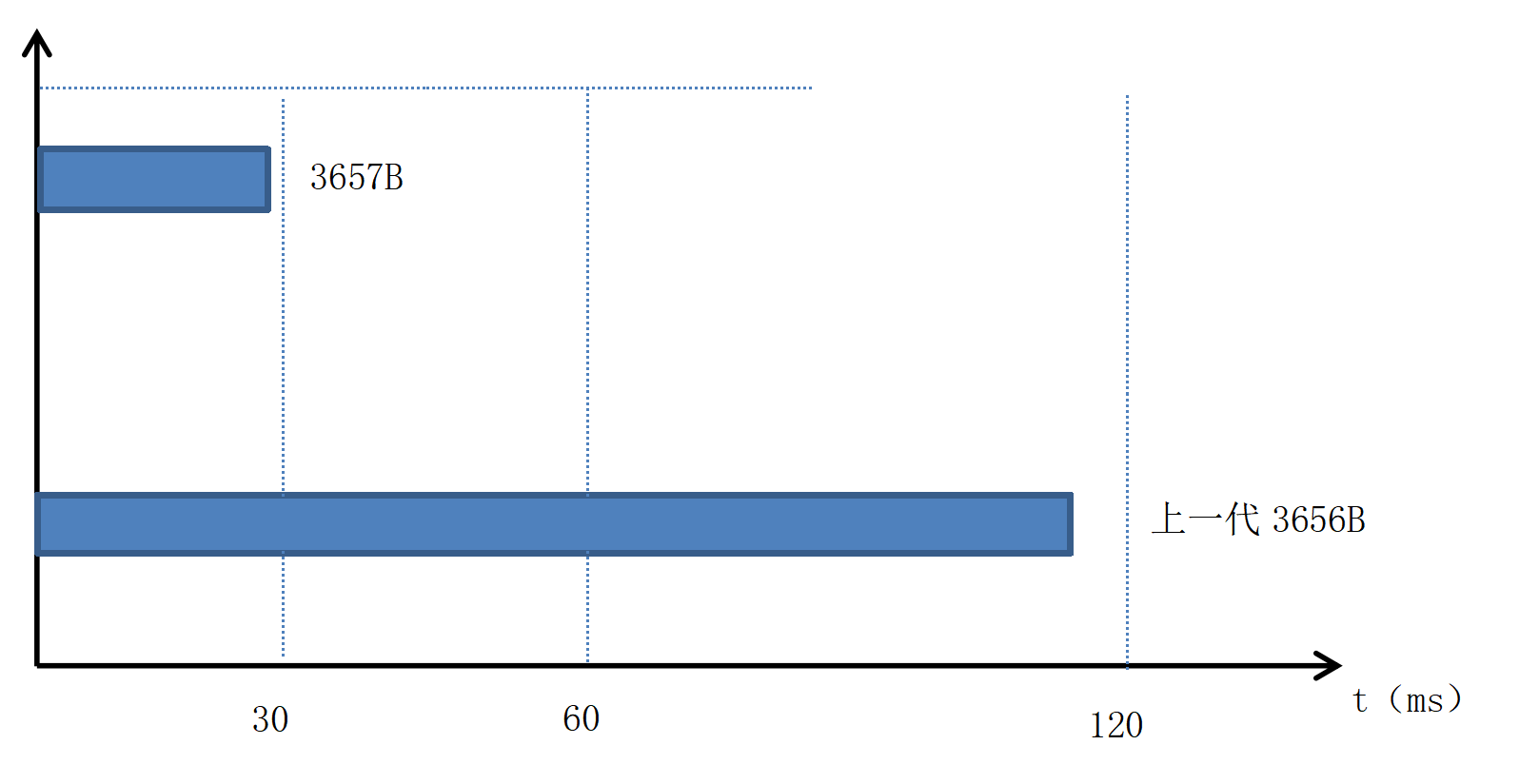

超快扫描速度

4us/point测试速度，较上一代产品显著提升，在高速线缆测试、芯片产线测试、滤波器调测等领域，提高测量反应速度，提升测试效率。

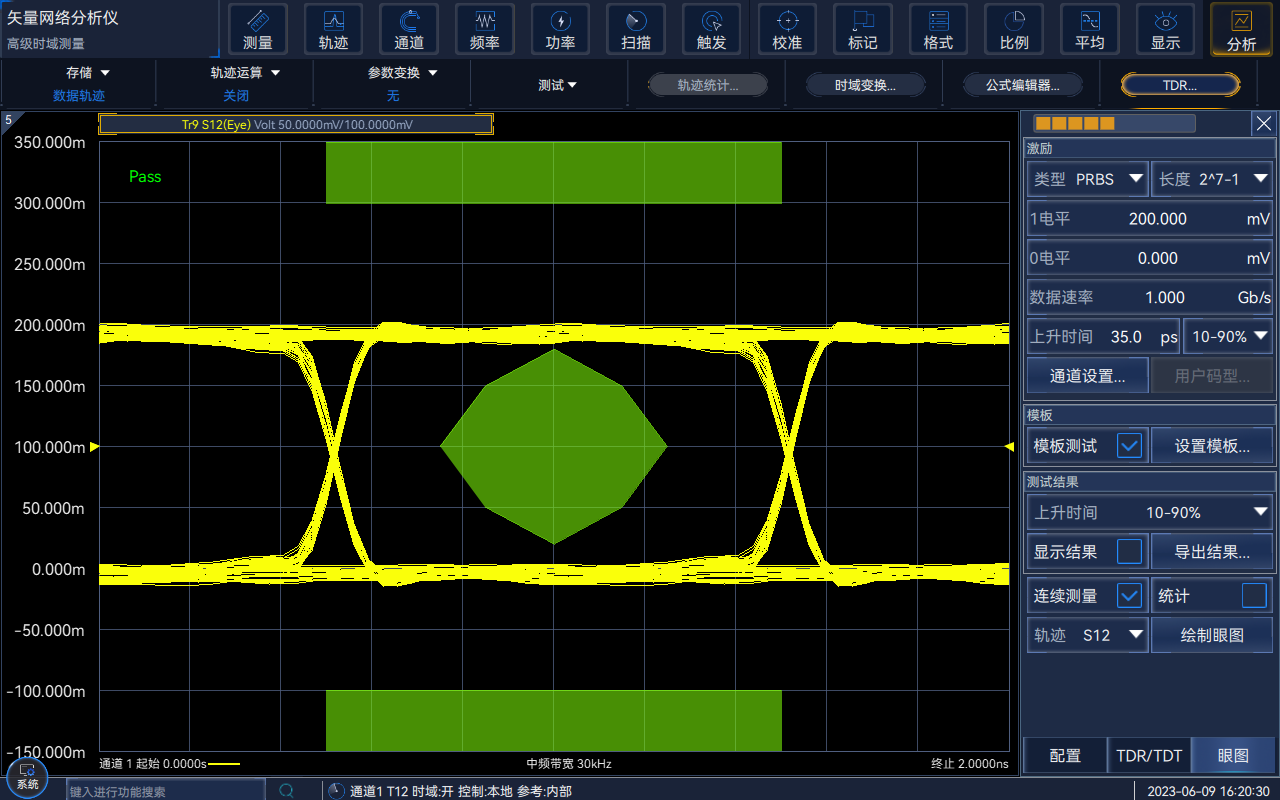

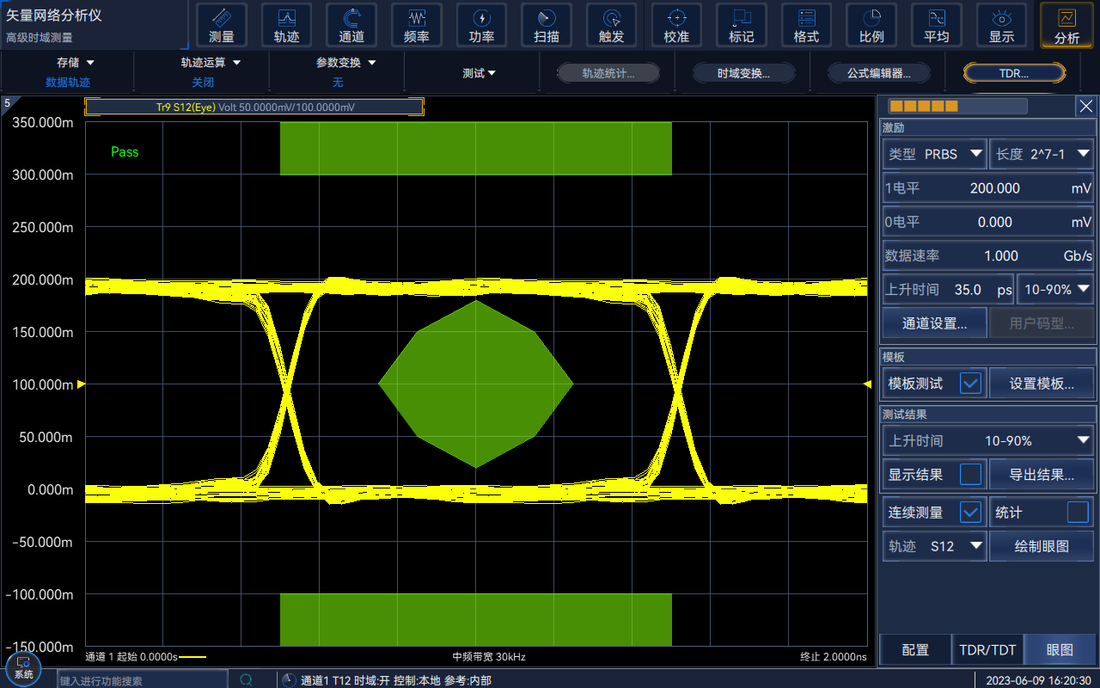

信号完整性快速分析

具备基于网络参数的虚拟眼图生成及分析功能。根据不同的高速数字通信标准，可以使用预先定义好的眼图模板进行高效Pass/Fail测试。可以在仿真眼图施加抖动、噪声等干扰，通过预加重和均衡等校正算法的加入。模拟真实环境下高速链路不同位置的仿真眼图。

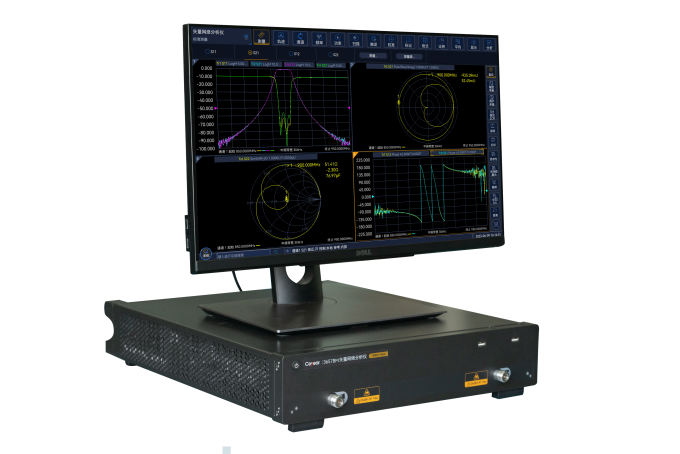

具有上架式（2U）和台式（5U）两种机型

上架式机型适用于自动测试、系统集成、无人工厂等应用场景。

台式机型更适合于传统使用习惯。

具有四端口选件

单次连接即可实现四端口网络全部16个S参数测量，并可进行平衡参数测量。

强大的数据分析能力

具有极限测试、纹波测试、带宽测试、滤波器自动统计等多种分析功能，方便用户进行合格判定，提高测试效率。

典型应用

移动通信产品生产测试

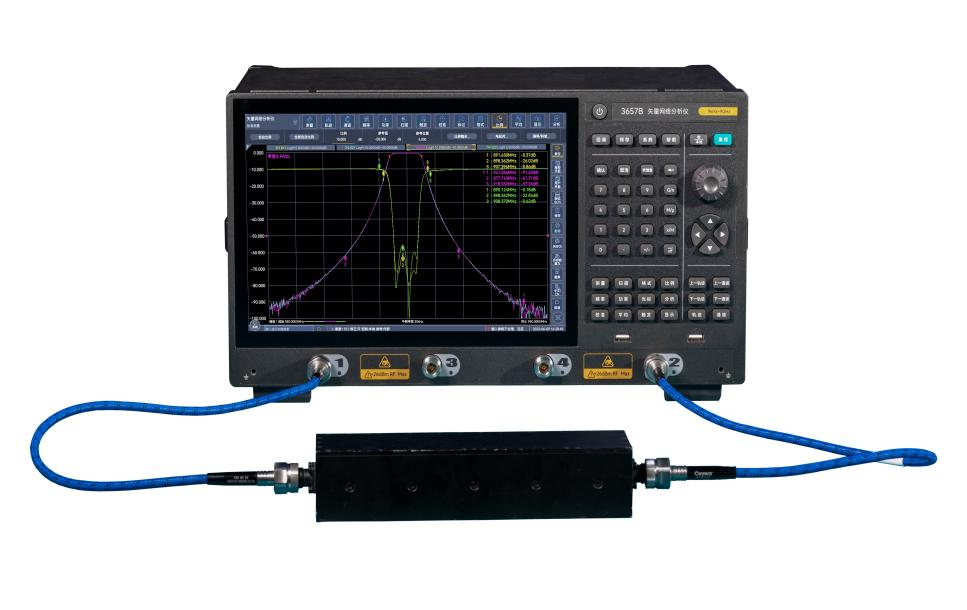

3657系列矢量网络分析仪频率范围能够满足移动通信产品的生产测试需求，具有扫描速度快、动态范围大、体积小等特点，非常适合工厂的批量生产测试工作，可用于对滤波器、放大器、天线、电缆等射频元器件的测试。


无源多端口器件和平衡器件测试

3657系列矢量网络分析仪具备四端口测试功能，单次连接即可实现四端口网络全部16个S参数测量，非常适合工厂的多端口器件大批量生产测试工作，具有平衡参数测量功能。

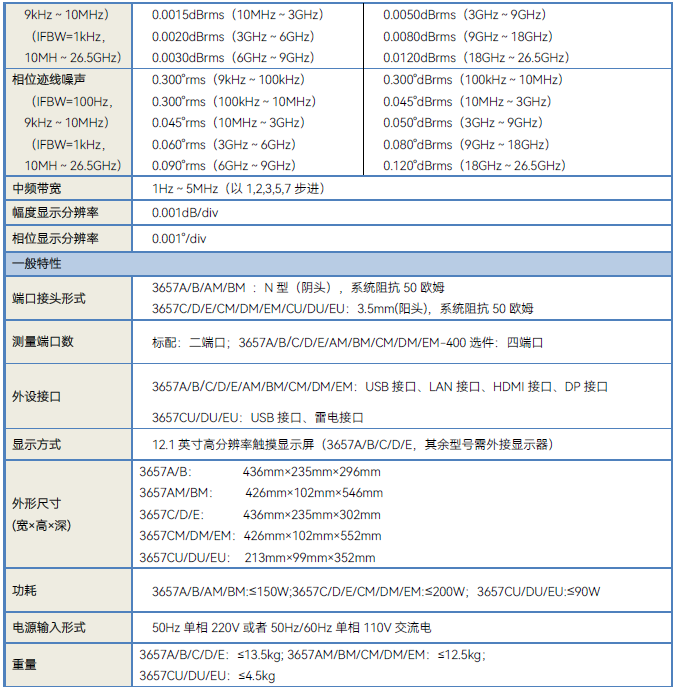

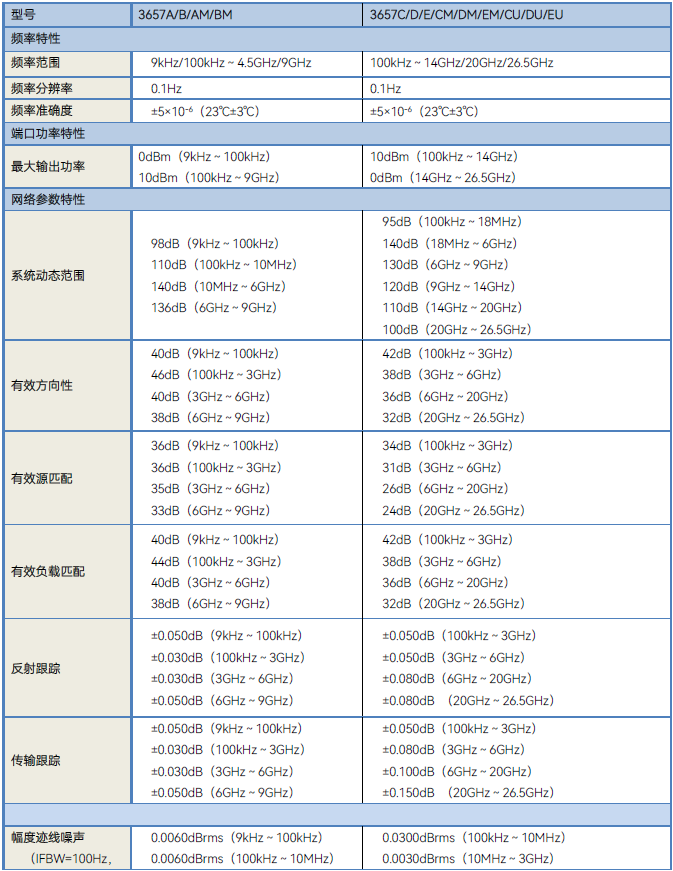

技术指标

订购信息

主机型号

编号	名称	描述
3657A	矢量网络分析仪	100kHz～4.5GHz（5U 机型，带屏幕）
3657B	矢量网络分析仪	100kHz～9GHz（5U 机型，带屏幕）
3657C	矢量网络分析仪	100kHz～14GHz（5U 机型，带屏幕）
3657D	矢量网络分析仪	100kHz～20GHz（5U 机型，带屏幕）
3657E	矢量网络分析仪	100kHz～26.5GHz（5U 机型，带屏幕）
3657AM	矢量网络分析仪	100kHz～4.5GHz（2U 机型，无屏幕）
3657BM	矢量网络分析仪	100kHz～9GHz（2U 机型，无屏幕）
3657CM	矢量网络分析仪	100kHz～14GHz（2U 机型，无屏幕）
3657DM	矢量网络分析仪	100kHz～20GHz（2U 机型，无屏幕）
3657EM	矢量网络分析仪	100kHz～26.5GHz（2U 机型，无屏幕）
3657CU	矢量网络分析仪	100kHz～14GHz（USB 机型，无 CPU、无屏幕，无四端口选件）
3657DU	矢量网络分析仪	100kHz～20GHz（USB 机型，无 CPU、无屏幕，无四端口选件）
3657EU	矢量网络分析仪	100kHz～26.5GHz（USB 机型，无 CPU、无屏幕，无四端口选）

选件型号

编号	名称	描述
3657X-421	四端口9kHz低频扩展	频率范围下限可扩展至9kHz，必选400，适用于3657A/B/AM/BM
3657X-400	四端口测量	双源激励四端口矢量网络分析仪配置，适用于3657A/B/C/D/E/AM/BM/CM/DM/EM
3657X-221	两端口9kHz低频扩展	频率范围下限可扩展至9kHz，适用于3657A/B/AM/BM
3657-008	级联选件	适用于3657AM/BM/CM/DM/EM
3657-007	笔记本电脑	笔记本电脑，带有雷电接口
3657-006	英文选件	配置英文前后面板和英文操作系统
3657-005	铝合金运输箱	方便仪器运输，适用于3657A/B/C/D/E
3657-004	英文用户手册	提供纸质版详细的英文用户手册
3657-003	中文用户手册	提供纸质版详细的中文用户手册
3657-002	机柜安装套件	安装到机柜的专用套件，适用于 3657AM/BM/CM/DM/EM
3657-001	机柜安装套件	安装到机柜的专用套件，适用于 3657A/B/C/D/E

软件型号

编号	名称	描述
3657-S18	快速连续波扫描功能	使用FIFO缓冲法，即时读取数据，适用于全系列
3657-S11	高级时域分析	用于TDR时域阻抗测试、眼图分析等，适用于全系列
3657-S07	自动夹具移除	用于单端及平衡器件测量夹具自动测试及移除，适用于全系列

标配附件

编号	名称	描述
1	通信用电缆组件	仅适用于3657CU/DU/EU
2	电源适配器	仅适用于3657CU/DU/EU
3	产品合格证
4	快速使用指南
5	鼠标
6	电源线	标准三芯电源线

❓ 常见问答 3 查看更多 →

问：是否可以将频谱分析仪当做网络分析仪使用？

答：

是的，有2 种方法可将频谱分析仪当作网络分析仪使用，但是都只能进行标量测量。
方法1：使用频谱分析仪内置的跟踪信号源。大部分安捷伦频谱仪可以加装这个选件。如果要测量反射系数，则还需要一个定向耦合器去采集反射功率。
方法2：使用独立的源。如需要可配上耦合器。前提是频谱仪的扫描速度要快过信号源的扫描速度。但这种方式通常不被推荐，因为它的准确性较低。
对于校准，可用到的方法是归一化的方法。这种方法把接收机和源的频率响应移除。然而，矢量网络分析仪采用更强大的误差校准技术，还可以消除不匹配和交调带来的的影响。这就意味着，一般来讲，和频谱分析仪方法相比较，网络分析仪可以进行更准确的测量。
