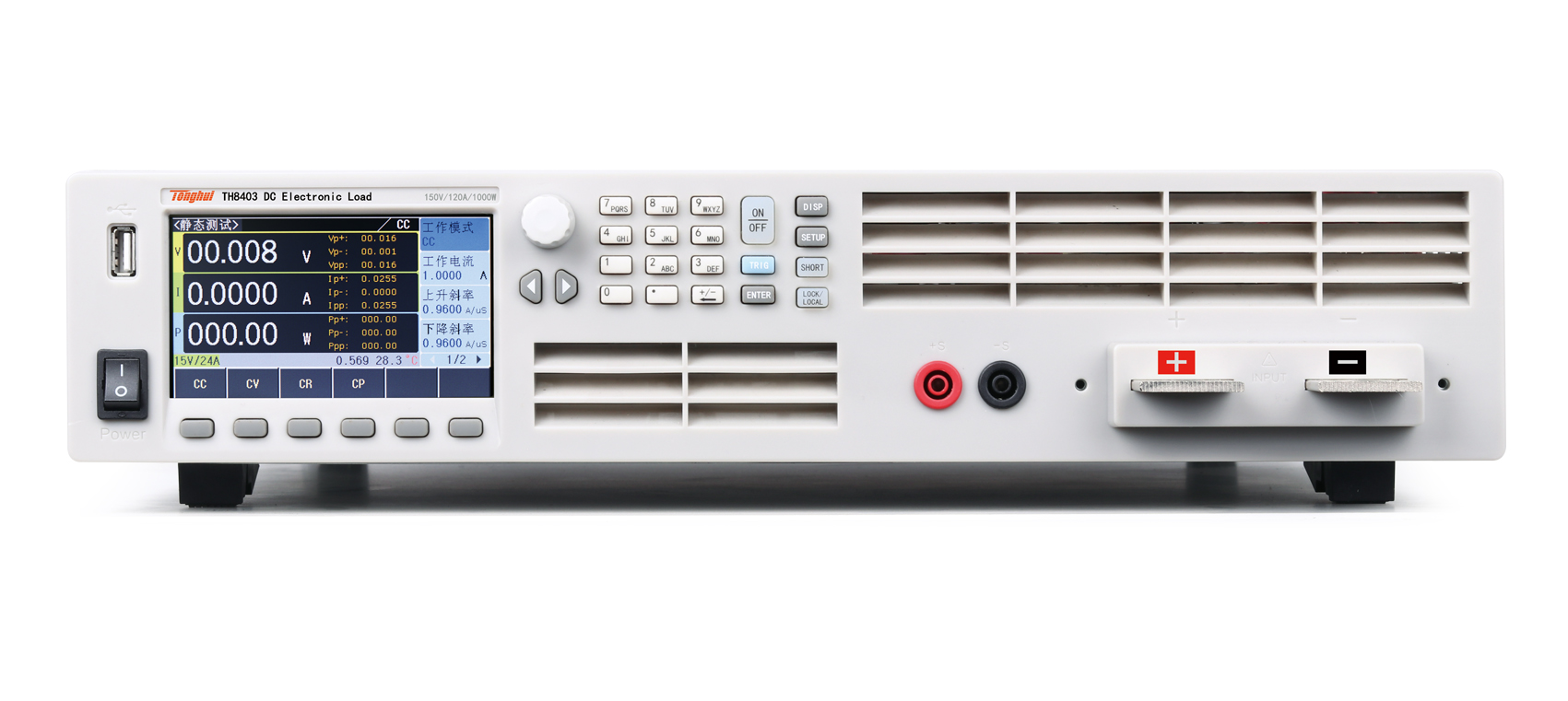

TH8403 *可编程直流电子负载 (含同惠TH84XX直流电子负载系统软件V1.0）

Name: TH8403 *可编程直流电子负载 (含同惠TH84XX直流电子负载系统软件V1.0）
Brand: Tonghui 同惠
SKU: TH8403
Availability: InStock

型号：TH8403

分类国货精品 > Tonghui > 电力电子测试仪器摘要动态测试频率可用来测试模拟LED测试电池测试模式负载测试负载效应测试 s至100000s范围内测量放电试验

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH8400系列是一款高精度、高智能、易操作的直流电子负载。该系列仪器集合了多种测试功能，性能优越，并且采用液晶屏显示，显示明了，操作菜单化，快捷方便，能很好的适应生产现场快速操作需要以及实验室高精确度高稳定度的需要。

TH8400系列可编程直流电子负载包括以下几种类型：

型号	电压	电流	功率
TH8401	150V	30A	175W
TH8402A	150V	30A	350W
TH8402	150V	60A	350W
TH8403	150V	120A	1000W
TH8404	150V	180A	1500W
TH8405	150V	240A	2000W
TH8411	500V	15A	175W
TH8412	500V	30A	350W

功能特点

常规模式（4种）

CC 恒定电流模式

不管电压是否改变，电子负载始终消耗恒定的电流。

CR 恒定电阻模式

电子负载等效为恒定电阻，负载随电压的变化线性改变电流。

CV 恒定电压模式

电子负载按照设定的电压值，以调整拉载电流的方式控制电源输出的电压。

CP 恒定功率模式

电子负载等效为恒定电阻，负载随电压的变化线性改变电流。

高级模式（12种）

DYN 动态负载模式

高达25kHz的动态测试频率可用来测试电源带宽范围内的动态特性，可设置两个电流位准，两个电流位准分别持续的时间，上升斜率，下降斜率，重复次数。此功能可用于测试D/D转换器与电池的瞬间大电流耐受程度。

SWP 动态频率扫描模式

电子负载提供一种可编程的动态频率扫描，以变频找出最坏情况的待测物电压。动态频率扫描需要设置两个电流位准，起始频率，终止频率，步阶频率，持续时间，上升斜率，下降斜率。操作时，电子负载会在设定的持续时间内，以设定的频率拉载电流。频率最高可达25kHz，用以捕捉被测电源最恶劣情况下的Vp+、Vp-以及相应的Fp+、Fp-。

CR-LED 模拟LED测试模式

通过设置发光二级管的导通电压和电阻，可以真实的模拟LED的实际带载特性，避免了常规的恒定电阻模式（CR）下电压电流不稳定产生的震荡情况，从而检测LED电源的真实带载情况。

BATT 电池测试模式

负载测试电池性能，放电条件支持CC、CR及CP三种方式，通过设定电压、时间、电流容量或功率容量四种条件让电子负载停止拉载，确保电池不会过度放电而损坏。

负载效应测试

负载将在低准位拉载电流（Imin）、高准为拉载电流（Imax）和正常工作电流（Inormal）下进行带载，并分别持续一段预设的时间（Delay），然后记录下不同载荷下的电压值，测量并显示被测电源的负载调整率（Regulation）、ΔV及电源内阻（Rs）。

TIME 时间量测模式

在 0s至100000s范围内测量触发条件开始到触发条件截止的时间。可应用于电池的充、放电试验等类似应用。

OVPT 过电压保护测试模式

负载捕捉输入电压峰值点及下降沿，并在下降沿时刻的预设电平(Vtrig)处触发，则此电压峰值便是被测电源的过压保护点，而峰值时刻到触发时刻的时间间隔，便是被测电源的 OVP 响应时间（Tovp），Tovp 量测精度 2us。

OCPT 过电流保护测试模式

电子负载拉载阶梯上升的电流，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否正常。

OPPT 过功率保护测试模式

电子负载拉载阶梯上升的功率，以测试电源在过载情况下的输出电压是否低于触发电压，进而判断电源的输出保护功能是否正常。

LIST 列表测试模式

LIST 模式可以准确高速的完成复杂的任意电流变化模式，完成多准位电流带载的精密测试。通过编辑每一步的拉载值、持续时间、斜率和重复次数，生成多种复杂序列，满足复杂的测试需求。

主要应用于模拟电池放电拉载电流、笔记本电脑拉载电流、电动汽车拉载电流、两个电流位准以上的动态电流。

AUTO 自动测试模式

AUTO 模式可以准确的模拟生产线的自动测试流程，完成多步骤的精密测试，可以帮客户大大的节约成本。每一个步骤都可以设定不同的模式，通过编辑每一步的拉载值、持续时间、上升斜率、下降斜率以及电流电压功率的上下限，可以判断每一步是否合格。

B.可编程的加载电流变化率

用户可根据应用场合设置电流加载时的变化速率。如果设置速率,在以下情况下速率会发生作用。

◎更改设定值改变电流值时（包括各种高级功能）。

◎因加载电流值而发生变化时。

C.可编程软启动功能

软启动功能可以用来设置负载电流的上升时间。启动时间在10μs到500ms之间连续可调。

此功能可用于防止被测物因负载电流急剧上升而造成输出不稳定的情况，也可用于避免电源因过电流保护而延时启动的情况。

D.短路功能

独立短路测试功能，支持任何功能模式下进行短路测试，实现与其他功能的无缝衔接。当仪器进入短路测试时，仪器按当前量程的最大电流加载。

参数	型号	TH8401	TH8402A	TH8402	TH8403	TH8404	TH8405	TH8411	TH8412
额定参数	功率	175W	350W	350W	1000W	1500W	2000W	175W	350W
	电压	0~150V						0~500V
	电流	0~30A	0~30A	0~60A	0~120A	0~180A	0~240A	0~15A	0~30A
	最小操作电压	1.5V	1.2V	1.5V	1.5V	1.5V	1.5V	1.8V	3V
	最小上升时间	20μS
CV 模式	范围	0~150V 0~500V
	最小分辨率	1mV
	精度	0.05%+0.05%FS
CC 模式	范围	0~30A 0~30A 0~60A 0~120A 0~180A 0~240A 0~15A 0~30A
	最小分辨率	0.1mA
	精度	0.05%+0.05%FS
CR 模式	范围	0.05Ω~50kΩ 0.05Ω~50kΩ 0.05Ω~25kΩ			0.05Ω~50kΩ 0.02Ω~50kΩ 0.01Ω~25kΩ			0.2Ω~50kΩ 0.1Ω~50kΩ
	分辨率	0.01Ω			0.01Ω			0.001Ω
	精度	1%
CP 模式	范围	0~175W 0~350W 0~350W 0~1000W 0~1500W 0~2000W 0~175W 0~350W
	最小分辨率	10mW
	精度	0.5%+0.1%FS
动态模式	范围	20μs ~ 60S
	分辨率	2μs
	精度	2μS+100ppm
	上升率	0.6A/ms0.6A/ms1.2A/ms2.4A/ms3.6A/ms4.8A/ms ~1.5A/µS~1.5A/µS~3A/µS~6A/µS~9A/µS~12A/µS						0.3A/ms0.6A/ms ~0.75A/µs~1.5A/µs
电压测量	范围	0~150V						0~500V
	最小分辨率	1mV
	精度	0.08%+0.05%FS
电流测量	范围	0~30A 0~30A 0~60A 0~120A 0~180A 0~240A 0~15A 0~30A
	分辨率	0.1mA
	精度	0.08%+0.05%FS
纹波测量	范围	0~150V 0~500V
	带宽	250kHz
	精度	0.1%
保护功能		过压保护（OVP）、过流保护（OCP）、过功率保护（OPP）
储存		内部40组
