【产品概述】

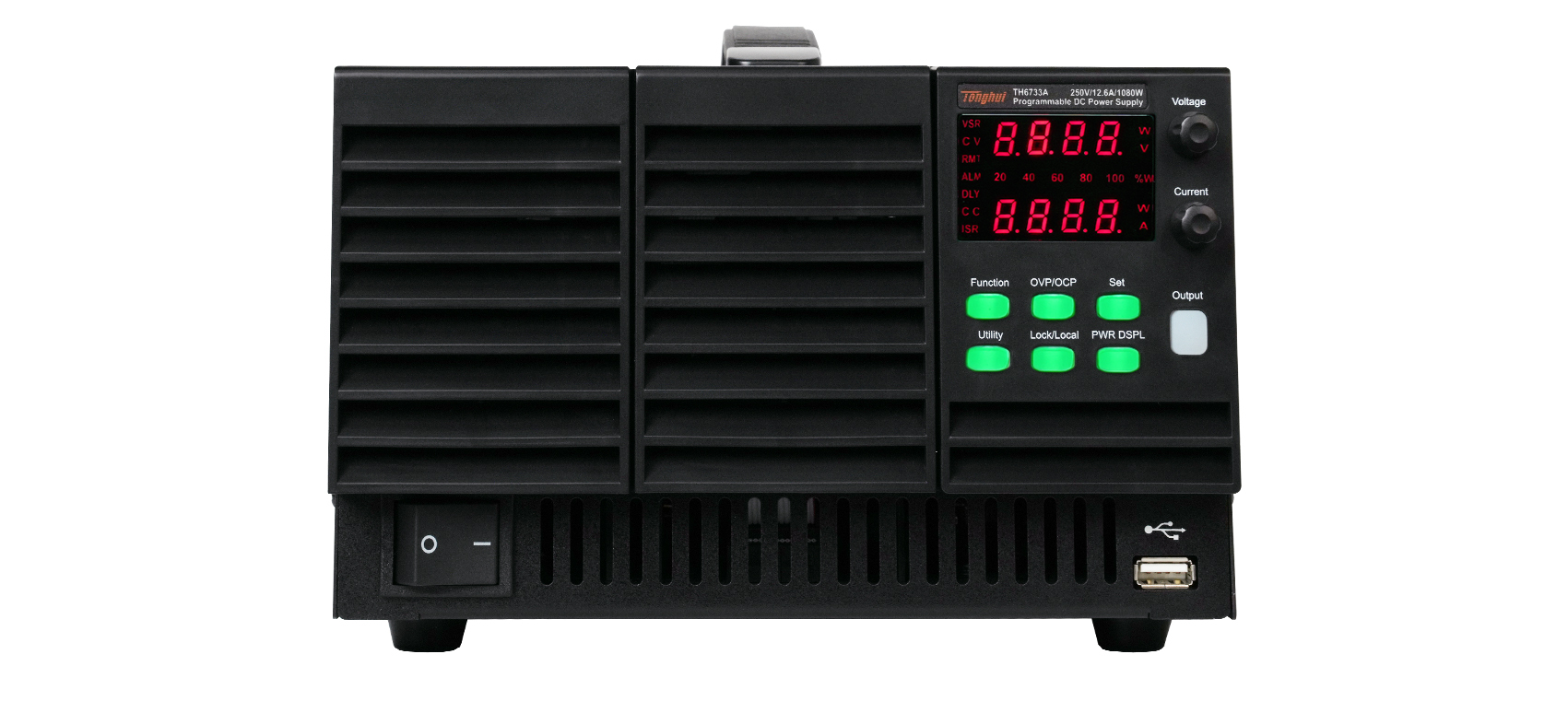

TH6700A系列是一款单路输出、宽范围可编程开关直流电源，有输出功率为360W、720W以及1080W的三种机型。用户可以实现主从串联2台或者主从并联3台同型号电源，满足更高的输出电压和输出电流需求。
TH6700A系列具有可调斜率功能，用户可以设置输出电压、电流的上升、下降时间，避免开关瞬间的浪涌电流破坏器件，≤2ms的动态回复时间也能够使其输出更加稳定。
TH6700A系列的恒压/恒流优先选择模式能够很好的保护被测件。传统电源在输出开启时通常处于CV模式，这会瞬间给容性负载带来较大的浪涌电流。TH6700A系列在输出开启瞬间，能优先运行在CC模式，避免突发的尖峰电流，保护器件。
TH6700A系列的可编程内阻功能可应用于仿真电池的输出。例如，TH6700A可以设置模拟电池内阻的电阻值，从而使输出电压下跌。
TH6700A系列提供OVP、OCP和OTP保护。输出电压或电流一旦超过预先设定的值，输出立即关闭；机器内部的温度一旦超过一定的温度，输出也会立即关闭。

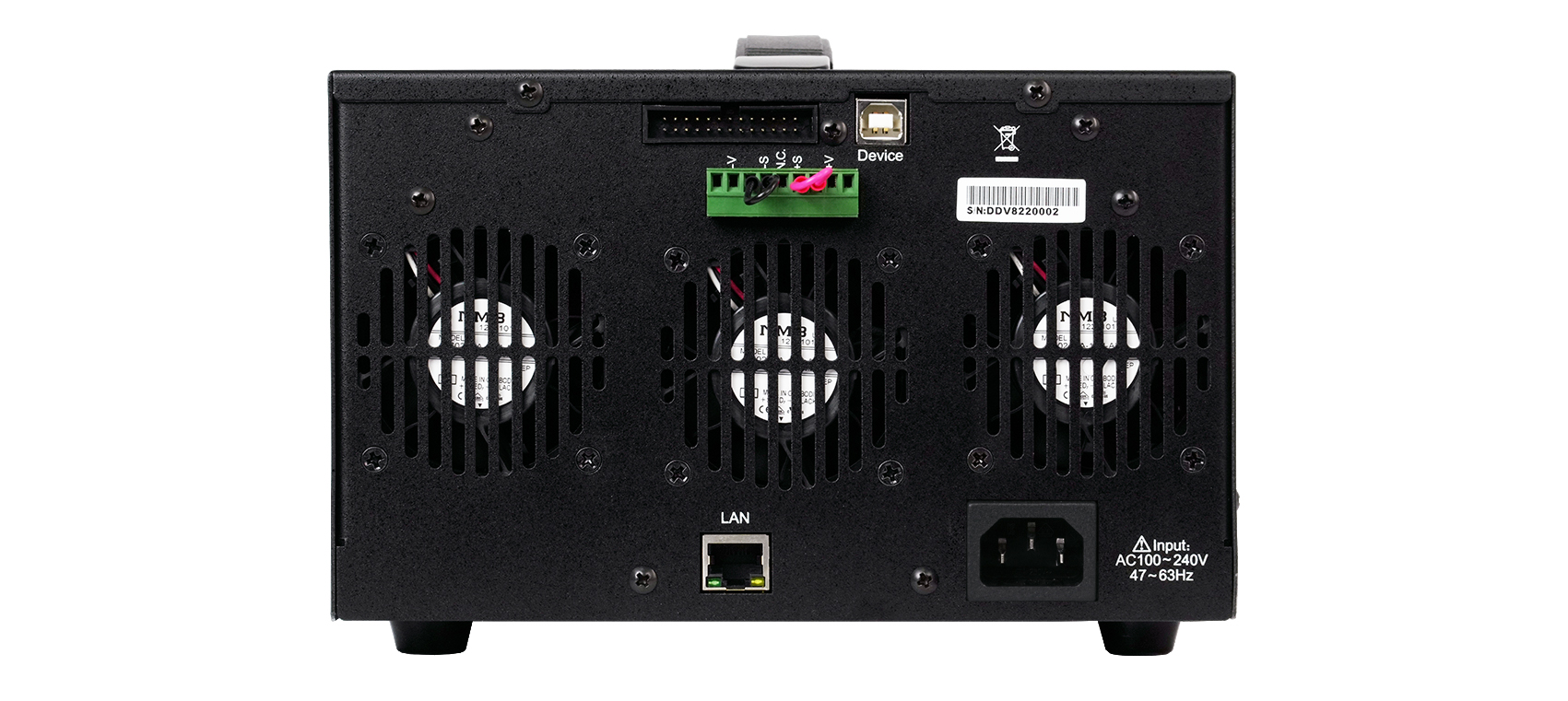

TH6700系列后面板可以接成两端测量或四端测量。接成四端测量时具有远端补偿功能，可补偿电源到待测件上的压降。
TH6700系列可编程开关直流电源包括以下几种类型：
型号 | 电压 | 电流 | 功率 |
TH6711A | 0-30V | 0-33A | 360W |
TH6712A | 0-30V | 0-66A | 720W |
TH6713A | 0-30V | 0-100A | 1080W |
TH6721A | 0-80V | 0-12.5A | 360W |
TH6722A | 0-80V | 0-25A | 720W |
TH6723A | 0-80V | 0-37.5A | 1080W |
TH6731A | 0-250V | 4.2A | 360W |
TH6732A | 0-250V | 8.4A | 720W |
TH6733A | 0-250V | 12.6A | 1080W |
TH6741A | 0-800V | 1.32A | 360W |
TH6742A | 0-800V | 2.64A | 720W |
TH6743A | 0-800V | 3.96A | 1080W |
【应用】
• 研发和设计验证通用测试
• 新能源：太阳能电池，新动力汽车，电动自行车
• 生产线工作台常规测试、维修
• 自动化设备集成测试
• 太阳能光伏模拟测试
• 教学实验室
• LED测试
【技术参数】
功能特点
A.可调斜率功能
通过设置电压或电流的上升/下降时间获得电压/电流转换速率来控制输出
例如：设置输出电压为20V，电压转换速率为5V/s，则上升时间为4s；
电压转换速率为10V/s，则上升时间为2s；
电压转换速率为20V/s，则上升时间为1s；
电压转换速率为40V/s，则上升时间为0.5s。
B.可编程内部电阻 - 仿真电池输出
电池一般具有内部电阻，在使用电池供电时，输出电压由于电池的内部电阻分压，会出现电压下跌。
计算公式：
使用TH6700设置模拟内阻值，从而使输出电压下跌，模拟电池的真实输出。
C.恒压（CV）/恒流(CC)优先选择模式 – 保护被测件
传统电源在输出开启时通常处于CV模式，这会瞬间给电容性负载带来一个较大的浪涌电流。
恒压优先模式，用于在输出开启时获取较快的电压爬升速度，以便针对需要电压高速的测试场景。
恒流优先模式是指在输出开启瞬间，优先运行在CC模式,可以避免突发的尖峰电流，保护器件免遭浪涌电流损坏。输出电流无过冲，用来测试恒流工作特性的待测物。
技术参数
参数 | 型号 | TH6711A | TH6712A | TH6713A | TH6721A | TH6722A | TH6723A |
输出 | 功率 | 360W | 720W | 1080W | 360W | 720W | 1080W |
电压 | 0-30V | 0-80V | |||||
电流 | 0-33A | 0-66A | 0-100A | 0-12.5A | 0-25A | 0-37.5A | |
设置 | 电压 | 0-31.5V | 0~84V | ||||
电流 | 0-36A | 0-72A | 0-108A | 0-13.5A | 0-27A | 0-40.5A | |
负载调整率*1 | 电压 | ≤20mV | ≤45mV | ||||
电流 | ≤41mA | ≤77mA | ≤113mA | ≤18.5mA | ≤32mA | ≤45.5mA | |
电源调整率*2 | 电压 | ≤18mV | ≤43mV | ||||
电流 | ≤41mA | ≤77mA | ≤113mA | ≤18.5mA | ≤32mA | ≤45.5mA | |
设定/回读值解析度 | 电压 | 10mV | |||||
电流 | 10mA | 10mA | 100mA | 10mA | 10mA | 10mA | |
设定值精度 (25℃±5℃) | 电压>0.1V | ≤0.1%+10mV | |||||
电流>0.1A | ≤0.1%+30mA | ≤0.1%+60mA | ≤0.1%+100mA | ≤0.1%+20mA | ≤0.1%+40mA | ≤0.1%+50mA | |
回读值精度 (25℃±5℃) | 电压>0.1V | ≤0.1%+20mV | |||||
电流>0.1A | ≤0.1%+40mA | ≤0.1%+70mA | ≤0.1%+100mA | ≤0.1%+20mA | ≤0.1%+40mA | ≤0.1%+50mA | |
纹波与噪声 (20Hz-2MHz) | 差模电压 | ≤60mVp-p /7mVrms | ≤80mVp-p /11mVrms | ≤100mVp-p /14mVrms | ≤60mVp-p /7mVrms | ≤80mVp-p /11mVrms | ≤100mVp-p /14mVrms |
差模电流 | ≤72mArms | ≤144mArms | ≤216mArms | ≤27mArms | ≤54mArms | ≤81mArms | |
动态恢复时间*3 | ≤2ms（恢复到0.1% + 10mV） | ||||||
上升时间 | 10%-90% | ≤50ms*4（空载）；≤50ms*4（满载） | |||||
下降时间 | 90%-10% | ≤50ms*5（满载）；≤500ms*5（空载） | |||||
延时 | 设置范围 | 0-99.99s（启动、停止） | |||||
上升下降斜率设置 | 电压 | 0.01-60V/s | 0.1-160V/s | ||||
电流 | 0.01-72A/s | 0.1-144A/s | 0.1-216A/s | 0.01-27A/s | 0.01-54A/s | 0.01-81A/s | |
模拟内阻 | 设置范围 | 0-0.833Ω | 0-0.417Ω | 0-0.278Ω | 0-5.926Ω | 0-2.963Ω | 0-1.975Ω |
功率因数 | 0.99（100VAC满载）；0.97（200VAC满载） | ||||||
效率 | 75%（100VAC满载）；77%（200VAC满载） | 76%（100VAC满载）；78%（200VAC满载） | |||||
主从串并联控制 | 含主机最多并联3台、串联2台 | ||||||
保护 | 过压OVP | 3-33V | 3-33V | 3-33V | 8-88V | 8-88V | 8-88V |
过流OCP | 3.6-37.8A | 5-75.6A | 5-113.4A | 1.35-14.18A | 2.7-28.35A | 4.05-42.53A | |
过温OTP | 内部温度上升决定 | ||||||
注：
*1. 负载调整率：空载-满载，恒输入电压
*2. 电源调整率：88-132VAC或170-265VAC，恒载
*3. 动态恢复时间：负载从额定输出电流的50%至100%变化时，输出电压在额定输出的0.1%+10mV范围内恢复的时间，负载频率=100Hz
*4. 上升时间：额定输出电压10%-90%，带额定电阻负载
*5. 下降时间：额定输出电压90%-10%，带额定电阻负载
参数 | 型号 | TH6731A | TH6732A | TH6733A | TH6741A | TH6742A | TH6743A |
输出 | 功率 | 360W | 720W | 1080W | 360W | 720W | 1080W |
电压 | 0-250V | 0-800V | |||||
电流 | 4.2A | 8.4A | 12.6A | 1.32A | 2.64A | 3.96A | |
设置 | 电压 | 0-262.5V | 0~840V | ||||
电流 | 0-4.5A | 0-9A | 0-13.5A | 0-1.44A | 0-2.884A | 0-4.32A | |
负载调整率*1 | 电压 | ≤130mV | ≤405mV | ||||
电流 | ≤9.5mA | ≤14mA | ≤18.5mA | ≤6.44mA | ≤7.88mA | ≤9.32mA | |
电源调整率*2 | 电压 | ≤128mV | ≤403mV | ||||
电流 | ≤9.5mA | ≤14mA | ≤18.5mA | ≤6.44mA | ≤7.88mA | ≤9.32mA | |
设定/回读值解析度 | 电压 | 100mV | |||||
电流 | 1mA | 1mA | 10mA | 1mA | 1mA | 1mA | |
设定/回读值精度 (25℃±5℃) | 电压>0.1V | ≤0.1%+200mV | ≤0.1%+400mV | ||||
电流>0.1A | ≤0.1%+5mA | ≤0.1%+10mA | ≤0.1%+20mA | ≤0.1%+2mA | ≤0.1%+4mA | ≤0.1%+6mA | |
纹波与噪声 (20Hz-2MHz) | 差模电压 | ≤80mVp-p /15mVrms | ≤100mVp-p /15mVrms | ≤120mVp-p /15mVrms | ≤150mVp-p /30mVrms | ≤200mVp-p/30mVrms | |
差模电流 | ≤10mArms | ≤20mArms | ≤30mArms | ≤5mArms | ≤10mArms | ≤15mArms | |
动态恢复时间*3 | ≤2ms | ||||||
上升时间 | 10%-90% | ≤100ms*4（空载）；≤100ms*4（满载） | ≤150ms*4（空载）；≤150ms*4（满载） | ||||
下降时间 | 90%-10% | ≤150ms*5（满载）；≤1200ms*5（空载） | ≤300ms*5（满载）；≤2000ms*5（空载） | ||||
延时 | 设置范围 | 0-99.99s（启动、停止） | |||||
上升下降斜率设置 | 电压 | 0.1 - 500V/s | 1- 1600V/s | ||||
电流 | 0.001 - 9A/s | 0.01 - 18A/s | 0.01 - 27A/s | 0.001 - 2.88A/s | 0.001 - 5.76A/ s | 0.001 - 8.64A/s | |
模拟内阻 | 设置范围 | 0 - 55.55Ω | 0 - 27.77Ω | 0 - 18.51Ω | 0 - 555.5Ω | 0 - 277.8Ω | 0 - 185.1Ω |
功率因数 | 0.99（100VAC满载）；0.97（200VAC满载） | ||||||
效率 | 77%（100VAC满载）；79%（200VAC满载） | 78%（100VAC满载）；80%（200VAC满载） | |||||
主从串并联控制 | 含主机最多并联3台、串联2台 | ||||||
保护 | 过压OVP | 20-275V | 20-880V | ||||
OVP精度 | ±2% 的额定输出电压 | ||||||
过流OCP | 0.45 - 4.72A | 0.9 - 9.45A | 1.35 - 14.17A | 0.144 - 1.512A | 0.288 - 3.024A | 0.432 - 4.536A | |
OCP精度 | ±2% 的额定输出电流 | ||||||
过温OTP | 内部温度上升决定 | ||||||
注：
*1. 负载调整率：空载-满载，恒输入电压
*2. 电源调整率：88-132VAC或170-265VAC，恒载
*3. 动态恢复时间：负载从额定输出电流的50%至100%变化时，输出电压在额定输出的0.1%+10mV范围内恢复的时间，负载频率=100Hz
*4. 上升时间：额定输出电压10%-90%，带额定电阻负载
*5. 下降时间：额定输出电压90%-10%，带额定电阻负载
