【产品概述】
TH193X系列为6½位低噪声电源，同时具备测量功能，测量分辨率固定为4½位。
仪器通过触摸屏、前面板键和旋钮设定输出电压/电流或测量电压/电流/电阻。
支持扫描输出、脉冲输出、任意波形生成、迹线缓冲区、数学表达式和图形绘制。
TH193X可作为直流（恒定）电压/电流源、扫描电压/电流源、脉冲发生器、任意波形发生器和万用表。
快速选型
基本参数 | TH1931 | TH1932 | ||
通道数 | 1 | 2 | ||
源输出 | 直流 | 电压 | ±210V | |
电流 | ±3.03A | |||
脉冲 | ±10.5A | |||
最大功率 | 31.8W | |||
分辨率 | 源 | 6 1/2位 | ||
测量 | 4 1/2位 | |||
电流分辨率 | 源 | 0.01pA | ||
测量 | 1pA | |||
电压分辨率 | 源 | 0.1μV | ||
测量 | 10μV | |||
为降低功耗，电池供电设备供电电压持续降低，需用到更精确的电源来准确表征设备行为；由于更高的数据速率和更快的时钟频率，移动通信等应用领域的噪声性能要求日趋严格。这些技术趋势使得先进产品的测试变得越来越困难，因为它们对噪声和其他外部干扰极其敏感。
TH1931/TH1932作为具有更高精度、更好噪声性能和更通用的供电电源，提供的卓越性能和创新功能适用于各种应用，使您能够执行以前无法进行的关键测试和评估。
功能特点

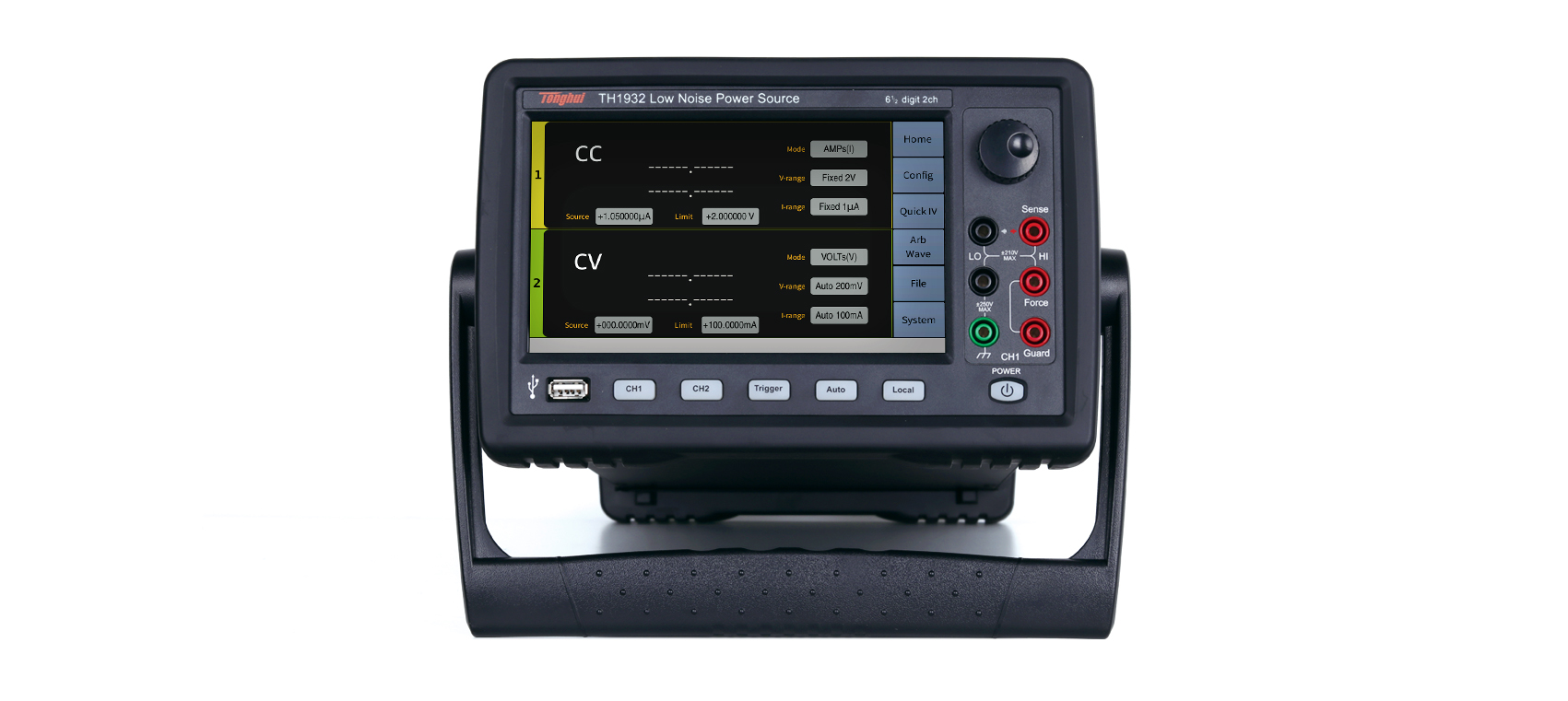

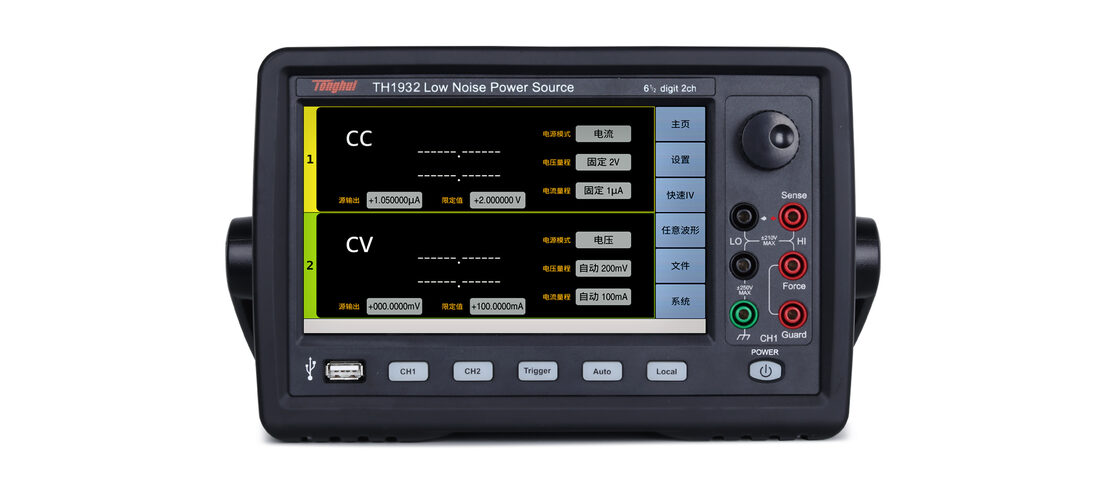

A. 7寸电容式触摸屏、Linux操作系统底层，用户界面友好
由于采用了7寸电容式触摸屏及Linux操作系统底层，因此对于用户而言，不仅可直观的在界面上看到双通道设置及测量参数，而且可用手直接操作，大大提高了设置和测量效率。
B. 四象限输出，6 1/2位输出分辨率
TH193X作为源输出时，可输出如下波形
输出方式
最大电压
最大电流
最大功率
直流或脉冲
210V
0.105A
31.8W
21V
1.515A
6V
3.03A
脉冲
200V
1.515A
6V
10.5A
使用通道1和2的限值
通道1电压V1
通道2电压V2
电流限值a
0V<|V1|≤6V
0V<|V1|≤6V
I1+I2≤4A
6V<|V1|≤21V
I1+I2*1.6≤4A
6V<|V1|≤21V
0V<|V1|≤6V
I1+I2*0.625≤2.5A
6V<|V1|≤21V
I1+I2≤2.5A
※注意：I1：通道1电流，I2：通道2电流
在设定时，支持6 1/2位编程分辨率
C. 多种源输出模式
TH193X作为源输出时，可输出如下波形
1） 直流源输出
此时作为恒压源（CV）或恒流源（CC）输出，可同时测量两个参数，测量参数类型可为：VOLTs(V)电压、AMPs(I)电流、OHMs(R)电阻和WATTs(P)功率.
2） 脉冲源输出
此时作为脉冲源（电压或电流）输出，红色框中图示输出状态，可设置脉冲源不同参数，以控制脉冲输出或测量定时。
3） 扫描输出
此时作为扫描源输出（电压或电流），红框图示扫描源输出状态，扫描同时可对每个步骤进行测量，扫描方式分以下八种方式：

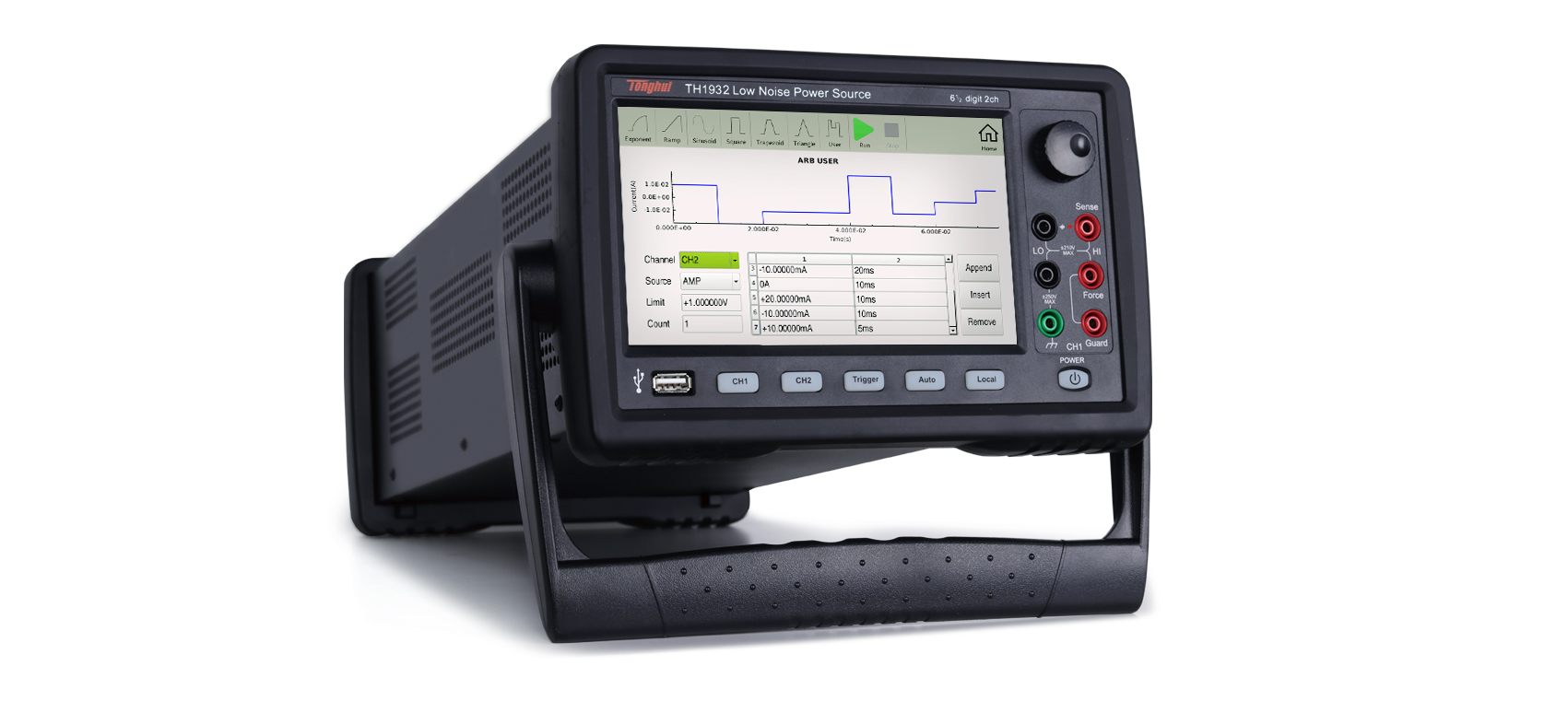

4） 列表扫描输出
可在界面直接按“编辑”，在输入窗口编辑好文件后运行，可以保存文件后直接调用波形文件，加载后按预先设定波形输出，并按每个输出值测量电压或电流。
此时作为列表扫描输出（电压或电流），红框图示扫描源输出状态。

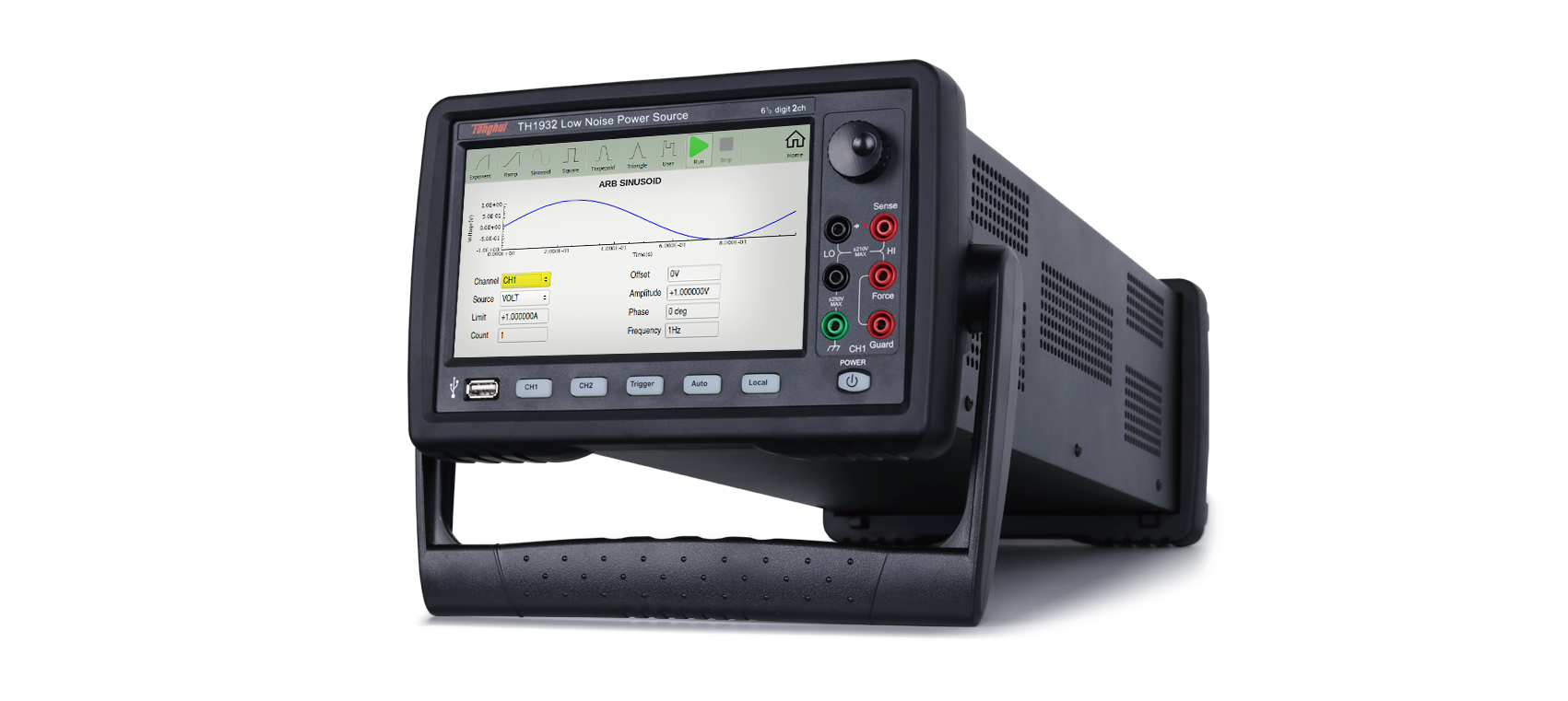

D. 任意波形输出功能
TH193X系列低噪声精密电源支持任意波输出，仪器内置正弦波、方波、三角波、阶梯波、斜波、指数波及用户自定义波形等7种波形模型，可直接调用波形并编辑后直接运行输出，方便快捷。
E. 4 1/2位测量分辨率，可测量多种参数
TH193X系列低噪声电源除源输出功能外，具备测量功能，可测量多种参数，测量分辨率为4 1/2位
U：
电压
仪器测量结果Vmeas
I：
电流
仪器测量结果Imeas
R：
电阻
Resistance=Vmeas/Imeas
P：
功率
Power=Vmeas×Imeas

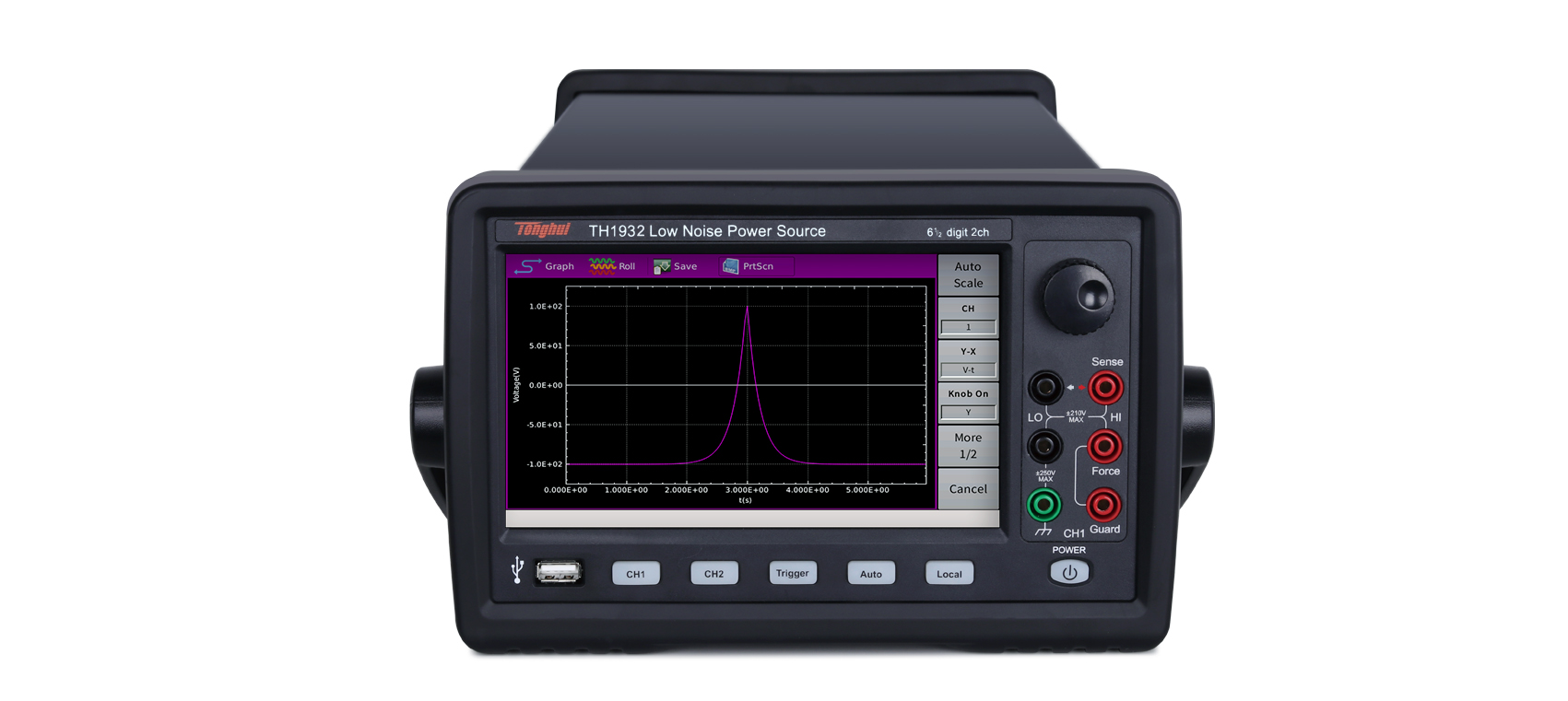

F. 快速IV
快速IV功能可直接绘制通道1或通道2测量结果波形，支持测量4种参数：电流（I）、电压（V）、功率（P）、电阻（R），波形结果支持保存为csv格式、支持截屏保存为bmp格式图片，测量结果有2种显示方式：图形模式、滚动模式。
1） 图形模式
图形模式可任意选择4种测量参数任一参数作为X、Y轴参数，图形显示支持线性、对数两种刻度，支持自动缩放、散点图、游标显示，测量结果支持保存。
2） 滚动模式
滚动模式支持4个测量参数任一参数时域波形显示，图形显示支持线性、对数两种刻度，支持自动缩放、散点图、游标显示，测量结果支持保存。
G. 14档分选及可编程Handler接口输出
仪器支持分选功能，可直接自动对测试结果进行判断，支持4种测量参数：电流（I）、电压（V）、功率（P）、电阻（R）；
测量结果可实现三种数学运算：mx+b、百分比、倒数。
支持排序及倒数两种分级限值模式，分选模式支持自定义，分选结果支持自定义Handler接口I/O输出。
【应用】
模数转换器和数模转换器
高精度模拟IC和电路
射频集成电路和电路
医疗应用
电缆/线束评估
压控振荡器（VCO）
传感器设备和换能器
太阳能电池和接口电路
电化学应用
研究与教育
晶体振荡器
用于小电压测量的电流源
电池管理模拟器
先进材料评估
【技术参数】
技术参数
产品型号 | TH1931 | TH1932 | ||||||||||||||||
显示 | ||||||||||||||||||
显示器 | 7寸电容式触摸彩色LCD显示器，分辨率800×480 | |||||||||||||||||
关键指标 | ||||||||||||||||||
通道数 | 1 | 2 | ||||||||||||||||
最大输出 | 电压 | ±210V | ||||||||||||||||
电流 | 直流 | ±3.03A | ||||||||||||||||
脉冲 | ±10.5A | |||||||||||||||||
电源 | 最大位数 | 位数 | 6 1/2 | |||||||||||||||
最小分辨率 | 电压 | 0.1μV | ||||||||||||||||
电流 | 0.01pA | |||||||||||||||||
测量 | 最大位数 | 位数 | 4 1/2 | |||||||||||||||
最小分辨率 | 电压 | 10μV | ||||||||||||||||
电流 | 1pA | |||||||||||||||||
电压量程 | 0.2V-200V | |||||||||||||||||
最小间隔时间 | 1μs | |||||||||||||||||
电压输出 | ||||||||||||||||||
量程 | 编程分辨率 | 精度 ±（%读数百分比+偏置） | DC输出电压或脉冲峰值/基极电压 | 最大电流1 | 脉冲宽度2 | |||||||||||||
DC输出 | 脉冲输出 | |||||||||||||||||
0.2V | 100nV | ±(0.015%+225μV) | 0≤|V|≤0.21V | ±3.03A | ±3.03A | 50μs≤t≤tmax | ||||||||||||
±10.5A | 50μs≤t≤1ms | |||||||||||||||||
2V | 1μV | ±(0.015%+225μV) | 0≤|V|≤2.1V | ±3.03A | 50μs≤t≤tmax | |||||||||||||
±10.5A | 50μs≤t≤1ms | |||||||||||||||||
20V | 10μV | ±(0.015%+5mV) | 0≤|V|≤6V | ±3.03A | 50μs≤t≤tmax | |||||||||||||
±10.5A | 50μs≤t≤1ms | |||||||||||||||||
0≤|V|≤21V | ±1.515A | ±1.515A | 50μs≤t≤tmax | |||||||||||||||
200V | 100μV | ±(0.015%+50mV) | 0≤|V|≤6V | ±3.03A | ±3.03A | 50μs≤t≤tmax | ||||||||||||
±10.5A | 50μs≤t≤1ms | |||||||||||||||||
0≤|V|≤21V | ±1.515A | ±1.515A | 50μs≤t≤tmax | |||||||||||||||
0≤|V|≤180V | — | ±1.05A | 50μs≤t≤10ms | |||||||||||||||
0≤|V|≤200V | — | ±1.515A | 50μs≤t≤2.5ms | |||||||||||||||
0≤|V|≤210V | ±105mA | ±105mA | 50μs≤t≤tmax | |||||||||||||||
※注意： | ||||||||||||||||||
上标1： | 对DC输出或脉冲输出（50μs≤t≤tmax(=99.9999ks)）使用通道1和2时，参考限值表格部分。 | |||||||||||||||||
上标2： | 对于50μs≤t≤tmax的脉冲，最大占空比为99.9999% | |||||||||||||||||
对于50μs≤t≤1ms的脉冲、50μs≤t≤2.5ms的脉冲或50μs≤t≤10ms的脉冲，最大占空比为2.5%。 | ||||||||||||||||||
电流输出 | ||||||||||||||||||
量程 | 设置分辨率 | 精度 ±（%读数百分比+偏置） | DC输出电流或脉冲峰值/基极电流12 | 最大电压 | 脉冲宽度t3 | |||||||||||||
DC输出 | 脉冲输出 | |||||||||||||||||
10nA | 10fA | ±(0.10%+50pA) | 0≤|I|≤10.5nA | ±210V | ±210V | 50μs≤t≤tmax | ||||||||||||
100nA | 100fA | ±(0.06%+100pA) | 0≤|I|≤105nA | |||||||||||||||
1μA | 1pA | ±(0.025%+500pA) | 0≤|I|≤1.05μA | |||||||||||||||
10μA | 10pA | ±(0.025%+1.5nA) | 0≤|I|≤10.5μA | |||||||||||||||
100μA | 100pA | ±(0.02%+25nA) | 0≤|I|≤105μA | |||||||||||||||
1mA | 1nA | ±(0.02%+200nA) | 0≤|I|≤1.05mA | |||||||||||||||
10mA | 10nA | ±(0.02%+2.5μA) | 0≤|I|≤10.5mA | |||||||||||||||
100mA | 100nA | ±(0.02%+20μA) | 0≤|I|≤105mA | |||||||||||||||
1A | 1μA | ±(0.03%+1.5mA) | 0≤|I|≤105mA | |||||||||||||||
105mA≤|I|≤1.05A | ±21V | ±21V | ||||||||||||||||
0≤|I|≤1.05A | — | ±200V | 50μs≤t≤2.5ms | |||||||||||||||
— | ±180V | 50μs≤t≤10ms | ||||||||||||||||
1.5A | ±(0.05%+3.5mA) | 0≤|I|≤105mA | ±210V | ±210V | 50μs≤t≤tmax | |||||||||||||
105mA≤|I|≤1.515A | ±21V | ±21V | ||||||||||||||||
0≤|I|≤1.515A | — | ±200V | 50μs≤t≤2.5ms | |||||||||||||||
0≤|I|≤1.05A | — | ±180V | 50μs≤t≤10ms | |||||||||||||||
3A | 10μA | ±(0.4%+7mA) | 0≤|I|≤105mA | ±210V | ±210V | 50μs≤t≤tmax | ||||||||||||
105mA≤|I|≤1.515A | ±21V | ±21V | ||||||||||||||||
1.515A≤|I|≤3.03A | ±6V | ±6V | ||||||||||||||||
10A4 | ±(0.4%+25mA)5 | 0≤|I|≤10.5A | — | ±6V | 50μs≤t≤1ms | |||||||||||||
0≤|I|≤1.515A | — | ±200V | 50μs≤t≤2.5ms | |||||||||||||||
0≤|I|≤1.05A | — | ±180V | 50μs≤t≤10ms | |||||||||||||||
※注意： | ||||||||||||||||||
上标1： | 对DC输出或脉冲输出（50μs≤t≤tmax(=99.9999ks)）使用通道1和2时，参考限值表格部分。 | |||||||||||||||||
上标2： | 对于50μs≤t≤1ms的脉冲，最大基数电流为500mA，对于50μs≤t≤2.5ms的脉冲或50μs≤t≤10ms的脉冲，最大基数电流为50mA。 | |||||||||||||||||
上标3： | 对于50μs≤t≤tmax的脉冲，最大占空比为99.9999%，对于50μs≤t≤1ms的脉冲、50μs≤t≤2.5ms的脉冲或50μs≤t≤10ms的脉冲，最大占空比为2.5%。 | |||||||||||||||||
上标4： | 10A量程仅限于脉冲模式，不适用于DC模式 | |||||||||||||||||
上标5： | 测量速度为0.01PLC | |||||||||||||||||
电压测量 | ||||||||||||||||||
量程 | 电压测量值 | 分辨率 | 精度 | |||||||||||||||
0.2V | 0≤|V|≤0.212V | 10μV | ||||||||||||||||
2V | 0≤|V|≤2.12V | 100μV | ||||||||||||||||
20V | 0≤|V|≤21.2V | 1mV | ||||||||||||||||
200V | 0≤|V|≤212V | 10mV | ||||||||||||||||
电流测量 | ||||||||||||||||||
量程 | 电流测量值 | 分辨率 | 精度 | |||||||||||||||
10nA | 0≤|I|≤10.6nA | 1pA | ||||||||||||||||
100nA | 0≤|I|≤106nA | 10pA | ||||||||||||||||
1μA | 0≤|I|≤1.06μA | 100pA | ||||||||||||||||
10μA | 0≤|I|≤10.6μA | 1nA | ||||||||||||||||
100μA | 0≤|I|≤106μA | 10nA | ||||||||||||||||
1mA | 0≤|I|≤1.06mA | 100nA | ||||||||||||||||
10mA | 0≤|I|≤10.6mA | 1μA | ||||||||||||||||
100mA | 0≤|I|≤106mA | 10μA | ||||||||||||||||
1A | 0≤|I|≤1.06A | 100μA | ||||||||||||||||
1.5A | 0≤|I|≤1.53A | |||||||||||||||||
3A | 0≤|I|≤3.06A | 1mA | ||||||||||||||||
10A1 | 0≤|I|≤10.6A | |||||||||||||||||
※注意： | ||||||||||||||||||
上标1： | 适用于脉冲模式，不适用于DC模式。 | |||||||||||||||||
脉冲源（脉宽是指10%上升沿至90%下降沿的时间，基数电平：脉冲低点电平，峰值电平：脉冲高端电平） | ||||||||||||||||||
最小可编程脉冲宽度 | 50μs | |||||||||||||||||
脉宽编程分辨率 | 1μs | |||||||||||||||||

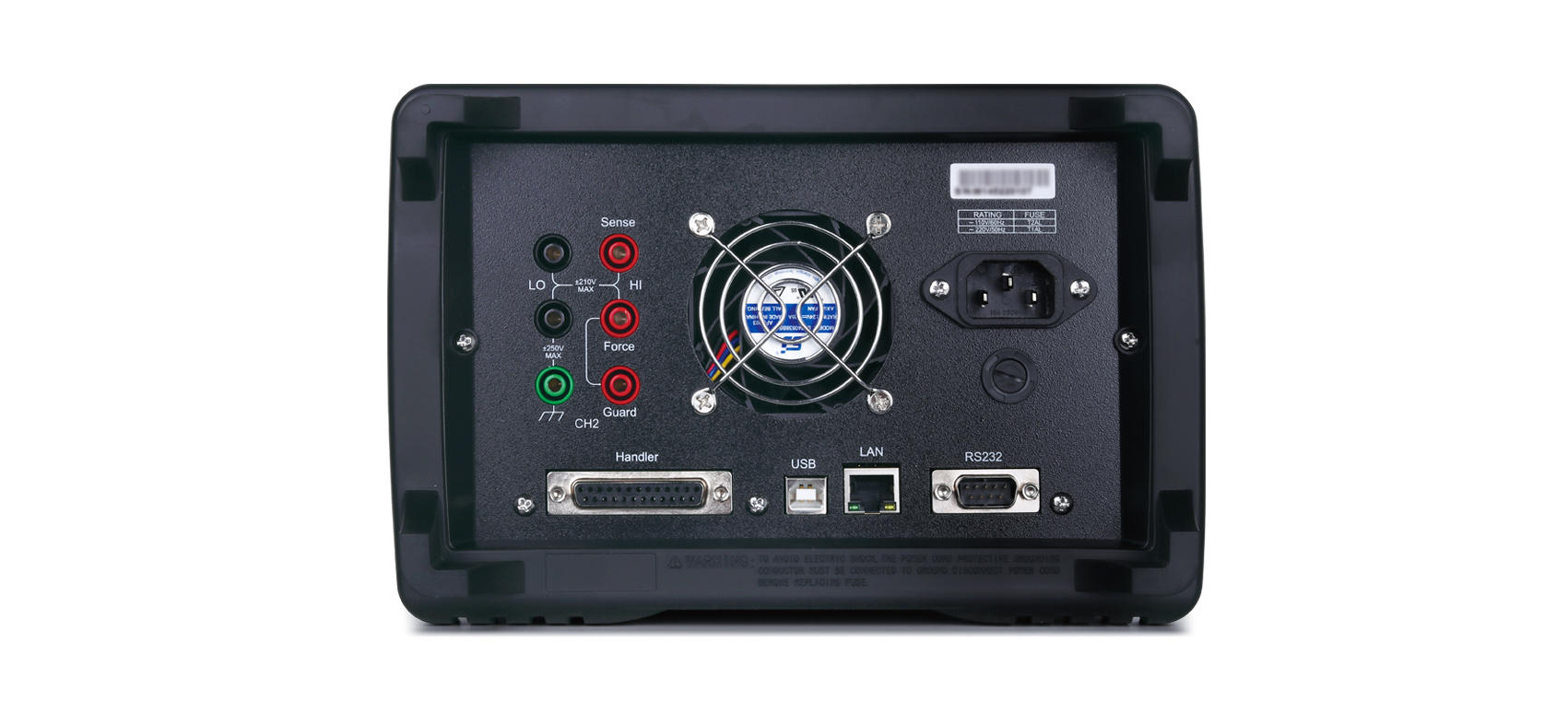

接口 | RS232C、ΜSB HOST、ΜSB DEVICE、LAN、HANDLER | |||||||||||||||||
环境和温度 | ||||||||||||||||||
环境 | 适合室内设备使用 | |||||||||||||||||
操作状态温度 | 0°C - 55°C | |||||||||||||||||
操作状态湿度 | 30% - 80% RH（无凝结） | |||||||||||||||||
操作状态海拔 | 0 - 2000米（6561英尺） | |||||||||||||||||
存放状态温度 | 30°C - +70°C | |||||||||||||||||
存放状态湿度 | 10% - 90% RH（无凝结） | |||||||||||||||||
存放状态海拔 | 0 - 4600米（15092英尺） | |||||||||||||||||
开机后预热时间 | ≥60分钟 | |||||||||||||||||
一般指标 | ||||||||||||||||||
电源 | 90 V to 264V,47 Hz to 63Hz, maximum | |||||||||||||||||
功耗 | ＜250VA | |||||||||||||||||
上架尺寸 | 215mm◊132mm◊490mm | |||||||||||||||||
外形尺寸 | 250mm◊154mm◊530mm | |||||||||||||||||
重量 | 约8.5kg（单通道）/10kg（双通道） | |||||||||||||||||
安全 | I类安全 | |||||||||||||||||
EMC标准 | IEC61326-1/EN61326-1 | |||||||||||||||||
AS/NZS | CISPR 11 | |||||||||||||||||
绝缘电阻 | 在参比工作条件下，电源端子与外壳之间的绝缘电阻不小于50MΩ； 在湿热运输条件下，电源端子与外壳之间的绝缘电阻不小于2MΩ。 | |||||||||||||||||
绝缘强度 | 在参比工作条件下，电源端子与外壳之间能承受额定电压为1.5kV，频率为50Hz的交流电压1分钟，无击穿及飞弧现象。 | |||||||||||||||||
泄漏电流 | ≤3.5mA | |||||||||||||||||
安全认证 | CE、cCSAμs、C-Tick | |||||||||||||||||
