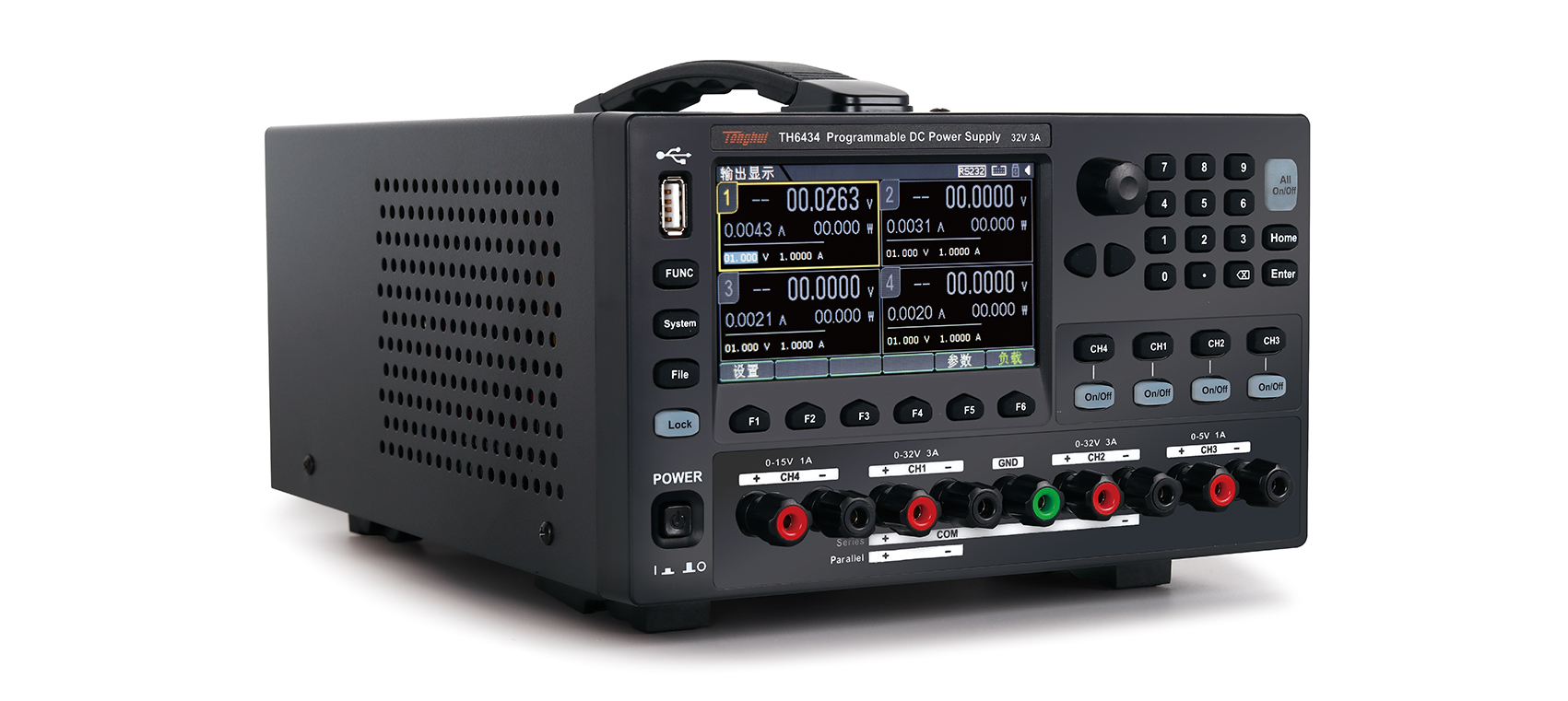

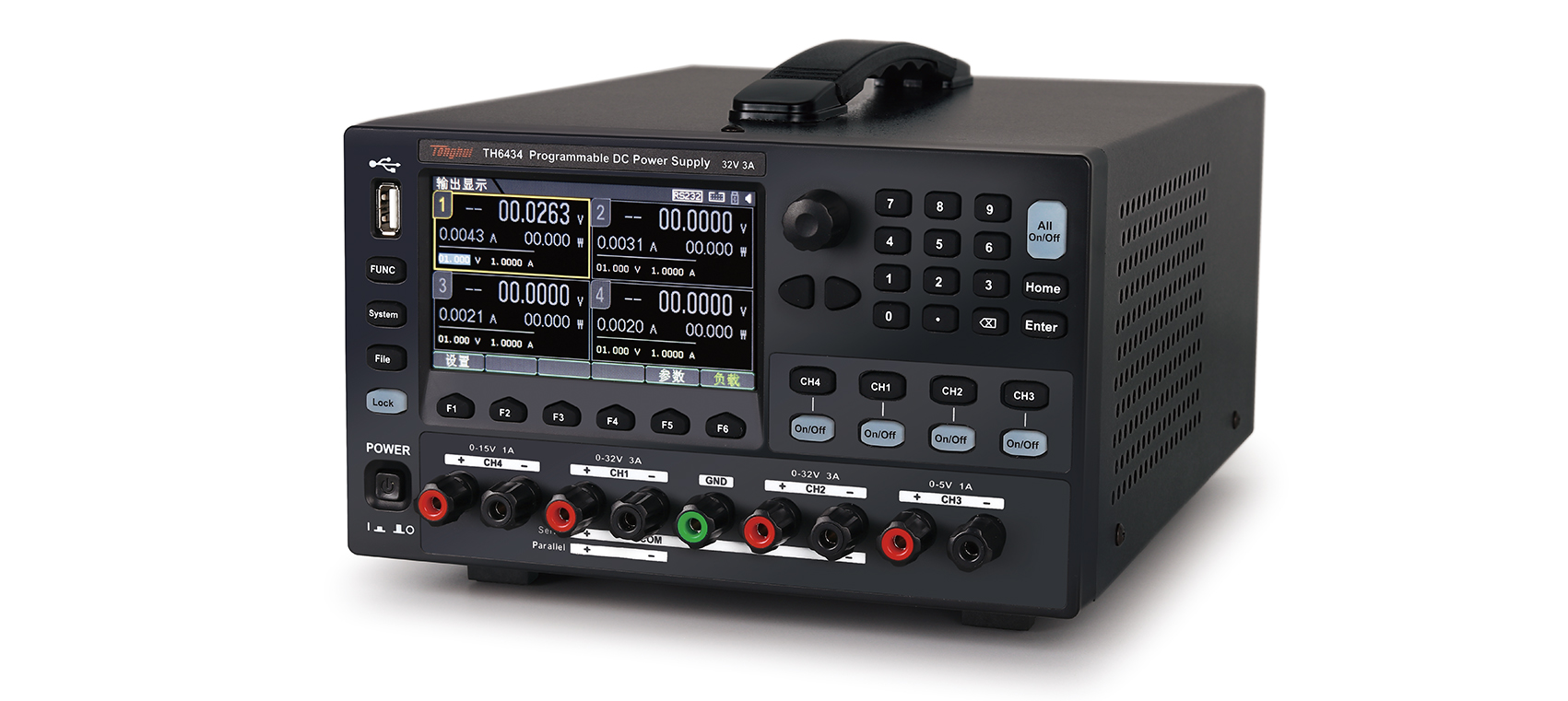

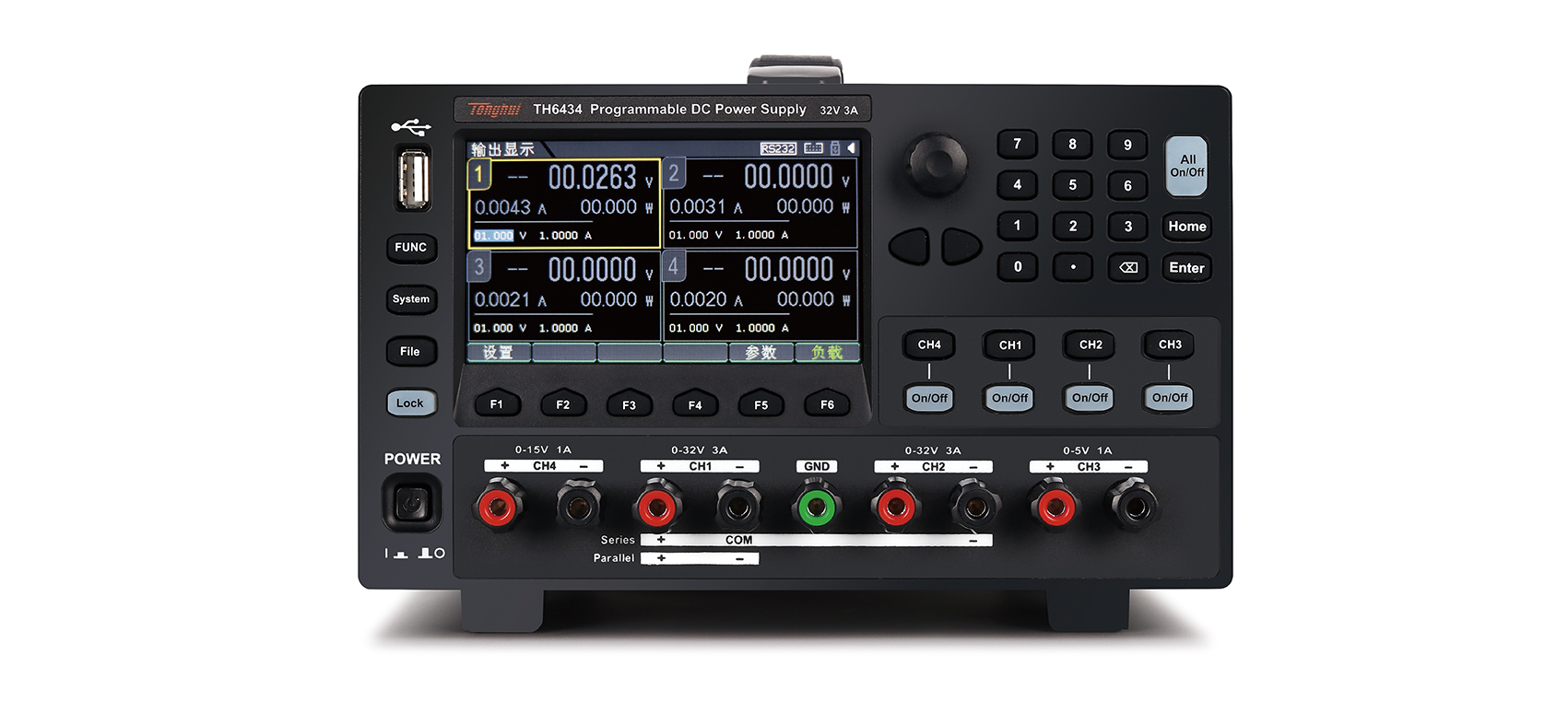

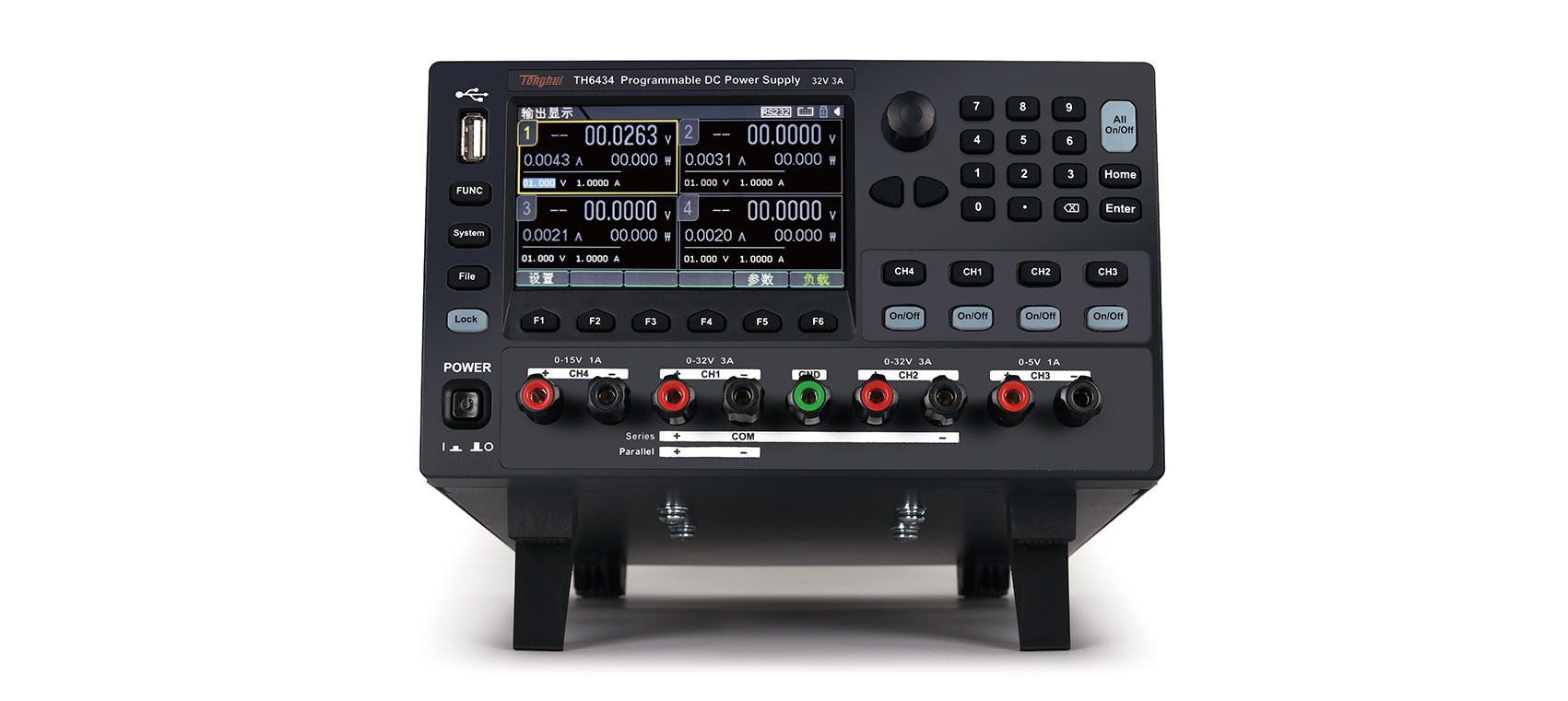

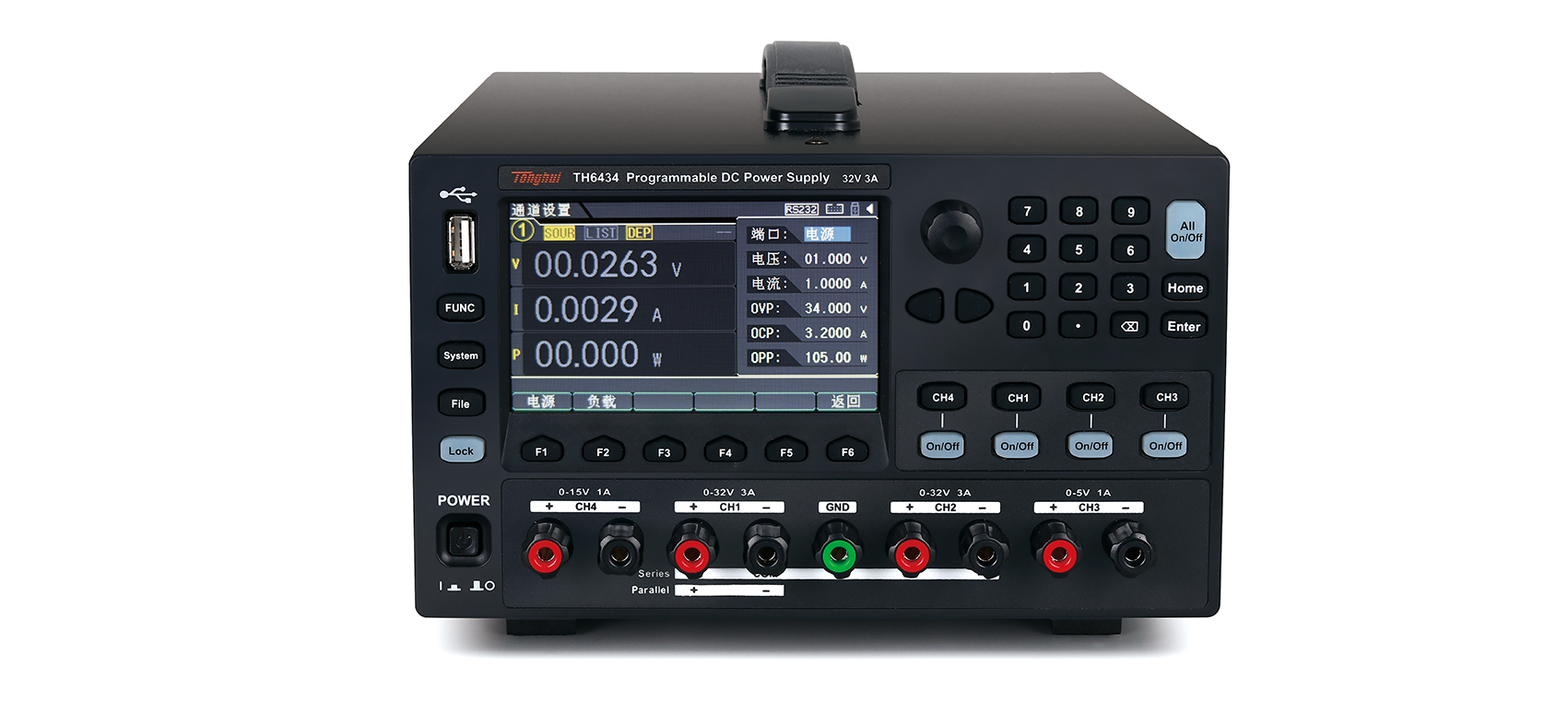

TH6434 多通道可编程线性源载一体电源

Name: TH6434 多通道可编程线性源载一体电源
Brand: Tonghui 同惠
SKU: TH6434
Availability: InStock

型号：TH6434

分类国货精品 > Tonghui > 电力电子测试仪器摘要研发和设计验证通用测试生产线工作台常规测试自动化设备集成测试要稳定且纹波小测试场合如测试每个测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

【产品概述】

TH6430系列多通道可编程线性源载一体电源具有极快的电压上升速度，并具有超高的精度和分辨率，支持面板编程；直流电子负载具有高精度及多种测试功能，性能优越。

该系列仪器采用液晶屏显示，显示明了，操作菜单化，快捷方便，还配有多种通信接口，兼具桌上型和系统型的特性，能很好的适应生产现场快速操作需要以及实验室高精确度高稳定度的需要。

快速选型

型号

TH6434

TH6433

TH6432

TH6431

输出

电源模式

通道

CH1

CH2

CH3

CH4

CH1

CH2

CH3（端子/USB口）

CH1

CH2

CH1

输出

电压

0-32V

0-5V

0-15V

0-32V

1.8V/2.5V/3.3V/5.0V

0-32V

电流

0-3A

0-1A

0-3A

0-5A / 0-3A

0-3A

0-6A

负载模式

通道

0-3A

------

0-3A

------

0-3A

0-6A

1-32V

------

1-32V

------

1-32V

1-1000Ω

------

1-1000Ω

------

1-1000Ω

0-50W

------

0-50W

------

0-50W

0-100W

【应用】

■ 研发和设计验证通用测试

■ 生产线工作台常规测试、维修

■ 自动化设备集成测试

■ 教学实验室

【技术参数】

功能特点

A. 线性程控输出设计

TH6430系列多通道可编程线性源载一体电源均为线性程控输出设计，线性电源最大的优点是高精度、高稳定性、低纹波、低噪声，适用于需要稳定且纹波小的场合如测试工作台、集成系统等；也适用于老化等需要长时间工作的场合。

B. 多通道输出

TH6430系列多通道可编程线性源载一体电源支持3/4通道输出，通道1、通道2之间支持串联、并联输出，以增加电压或电流。

C. 源载一体，CH1和CH2支持负载模式

支持2路（CH1、CH2）负载输入，负载模式支持CC、CV、CR、CP操作模式，负载模式输入功率最大50W，负载模式同时支持OCP、OVP、OPP三种保护模式。

D. 序列功能

用户可自行编辑特定波形，每个测试序列支持100个步骤，循环次数为1-100或无限；

CH1、CH2支持序列功能，测试序列支持电源模式输出和负载模式输入。

自定义序列

支持列表模板，内置了正弦波、三角波、阶梯波、指数、对数等波形模板，具体变化参数、最大最小值、步数、周期、上下降方向等均可自定义。

列表模板

设置好的列表支持仪器内部存储和调用

E. 通道顺序输出功能

仪器支持多个通道顺序输出，可针对每个通道设置不同延时启动时间、延时关闭时间以及工作时间，可根据需要灵活设置上述时间以达到顺序输出目的。每个时间最小可设置0.1s

F. 输出记录功能

仪器支持将每个通道实际输出过程中的电压、电流数据实际记录至USB存储设备

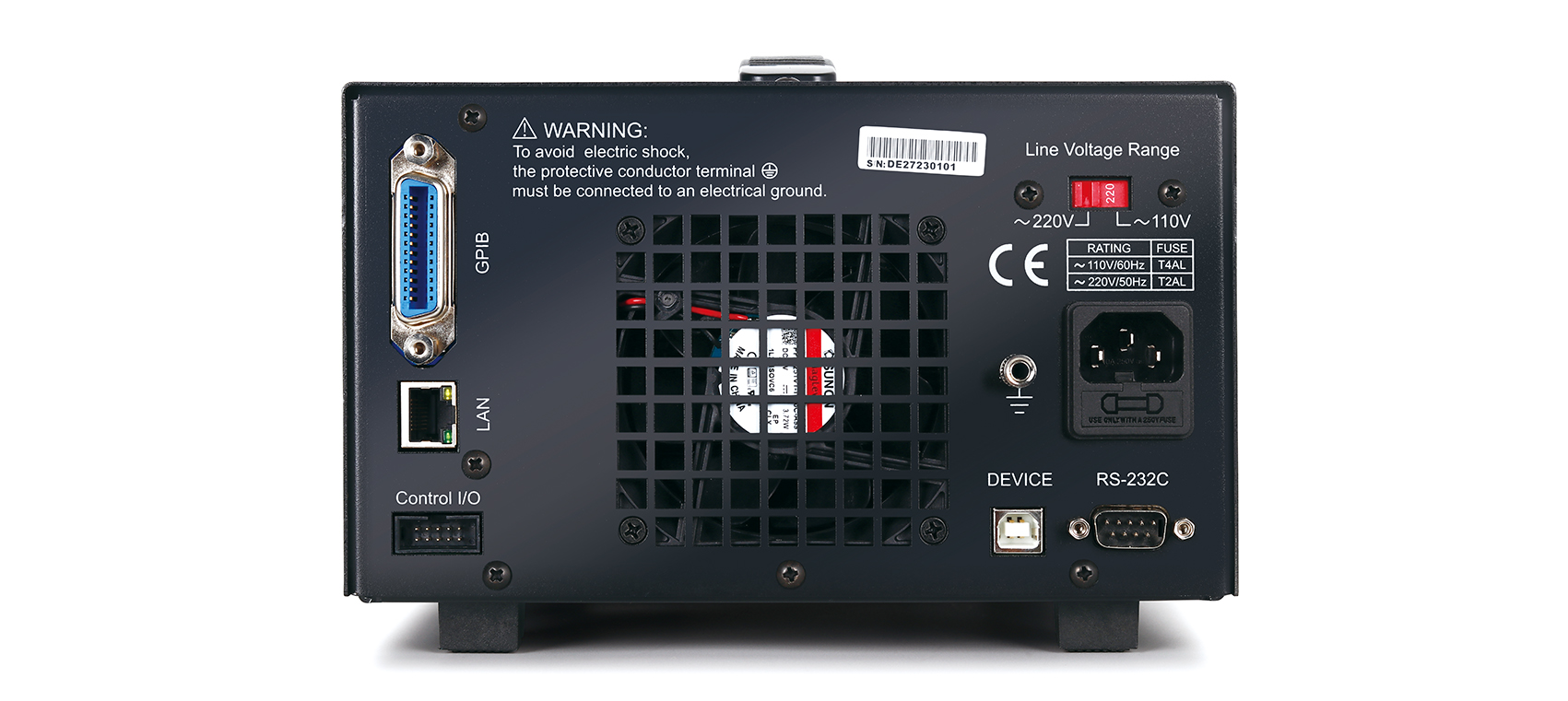

G. 丰富的接口

仪器标配了比较齐全的接口，其中USB HOST接口支持USB-CDC和USB-TMC协议。

编程协议支持SCPI指令集。

H. 外部控制I/O口

仪器后面板有5组独立I/O口

输入控制功能可根据外部信号控制仪器执行功能，信号输入方式、相应功能、通道、功能选择（CC、CV、CR、CP）等均可编程。

型号		TH6434				TH6433			TH6432		TH6431
输出		4				3			2		1
电源模式
额定输出 (0℃-40℃)	通道	CH1	CH2	CH3	CH4	CH1	CH2	CH3（USB口）	CH1	CH2	CH1
	电压	0-32V	0-32V	0-5V	0-15V	0-32V	0-32V	1.8V/2.5V/3.3V/5.0V	0-32V	0-32V	0-32V
	电流	0-3A	0-3A	0-1A	0-1A	0-3A	0-3A	0-5A	0-3A	0-3A	0-6A
串联	电压	0-64V		------		0-64V		------	0-64V		------
	电流	0-3A		------		0-3A		------	0-3A		------
并联	电压	0-32V		------		0-32V		------	0-32V		------
	电流	0-6A		------		0-6A		------	0-6A		------
负载调整率	电压	0.006%+3mV						------	0.006%+3mV
	电流	0.01%+3mA						------	0.01%+3mA
电源调整率	电压	0.006%+3mV						------	0.006%+3mV
	电流	0.01%+3mA						------	0.01%+3mA
串联调整率	线性	0.01%+5mV						------	0.01%+5mV
	负载	100mV						------	100mV
并联调整率	线性	0.01%+3mV						------	0.01%+3mV
	负载	0.01%+3mV						------	0.01%+3mV
设定分辨率	电压	1mV						------	1mV
	电流	0.1mA						------	0.1mA
回读分辨率	电压	0.1mV						------	0.1mV
	电流	0.1mA						------	0.1mA
精度 (25℃±5℃)	电压	0.03%+10mV						------	0.03%+10mV
	电流	0.3%+10mA						------	0.3%+10mA
纹波和噪声 (20Hz-20MHz)	电压	1mVrms						------	1mVrms
	电流	2mArms						------	2mArms
恢复时间		50μs（50%-100% LOAD) 恢复到75mv以内的时间）
负载模式
CC	范围	0-3A		------		0-3A		------	0-3A		0-3A
	分辨率	1mA		------		1mA		------	1mA		1mA
CV	范围	1-32V		------		1-32V		------	1-32V		1-32V
	分辨率	10mV		------		10mV		------	10mV		10mV
CR	范围	1-1000Ω		------		1-1000Ω		------	1-1000Ω		1-1000Ω
	分辨率	1Ω		------		1Ω		------	1Ω		1Ω
CW	范围	0-50W		------		0-50W		------	0-50W		0-100W
	分辨率	0.01W		------		0.01W		------	0.01W		0.01W
其他指标
序列（LIST）仅CH1和CH2	数量	100组
	模板	正弦波、三角波、阶梯、指数、对数、自定义
	循环	001-100/无限
