概览
特征

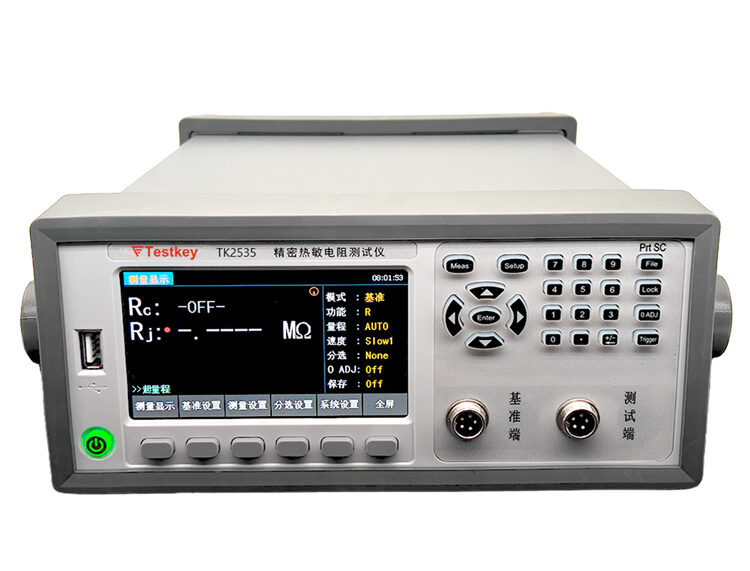

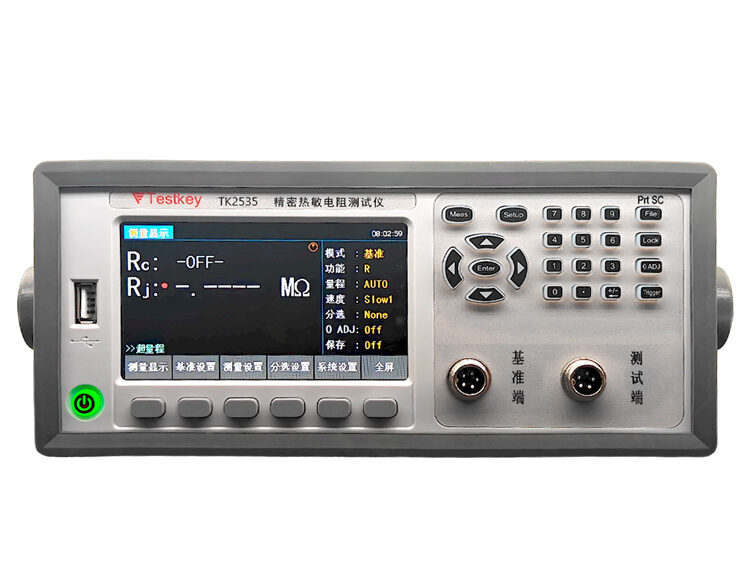

4.3 寸 24 位彩色液晶屏，480X272 分辨率
热敏电阻双路对比测量
可常温下测量热敏电阻阻值并进行关联判定
测量高阻值热敏电阻精度高，基本精度达 0.05%
多种测量模式，用于不同热敏电阻类型 (PTC、NTC)
可快速测量计算 B 值
温度补偿及误差校准补偿功能
丰富的自动化接口
可通过 USBHOST 升级仪器固件程序
截屏功能，数据记录和参数保存功能
Handler 接口用于实现联机操作
智能伸缩式的菜单，参数设置更简捷
软开关功能
详情

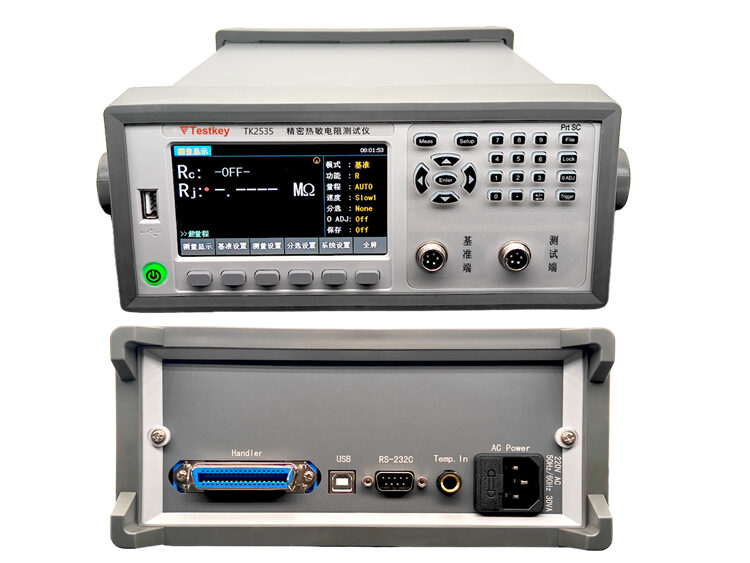

产品型号 | TK2535 |
电阻 | 24 位色;分辨率为 ${480} imes {272}$ 的 RGB 真彩色 TFT LCD 显示器 |
显示位数 | 6 位 |
测量功能 | |
基本精度 | 0.05% |
测量范围 | ${0.1mu }Omega sim {110}mathrm{M}Omega$ |
测试电流 | ${1mu }mathrm{A} sim 1mathrm{;A}$ |
测量模式 | 常规模式、基准模式、双路模式和比较模式 |
量程方式 | 10 量程自动和手动 |
测量速度 | 超快速: 30 次 / 秒, 快速: 20 次 / 秒, 中速: 15 次 / 秒, 慢速: 8 次 / 秒, 精测: 2 次 / 秒 |
触发方式 | 内部, 手动, 外部, 总线 |
触发延时 | 0 - 999ms |
平均次数 | 1 - 255 次 |
校正功能 | 短路清零 |
测量端 | 双路: 四线制 (2 个检测端和 2 个驱动端) 和外屏蔽地端, 5 端 |
显示方式 | 直读, 绝对偏差 $igtriangleup$ ABS、相对偏差 $igtriangleup %$ 和分选结果 |
分选和接口 | |
分选功能 | 内建 16 组比较器: 14 档合格、上超和下超 |
信号输出 | BIN1-BN13, HI, IN, LO |
档计数范围 | 0 - 999999(每档独立计数) |
讯响 | OFF, IN, HI/LO |
极值设定方式 | 绝对数值输入上下限数值, 百分比输入上下限 + 标称值 |

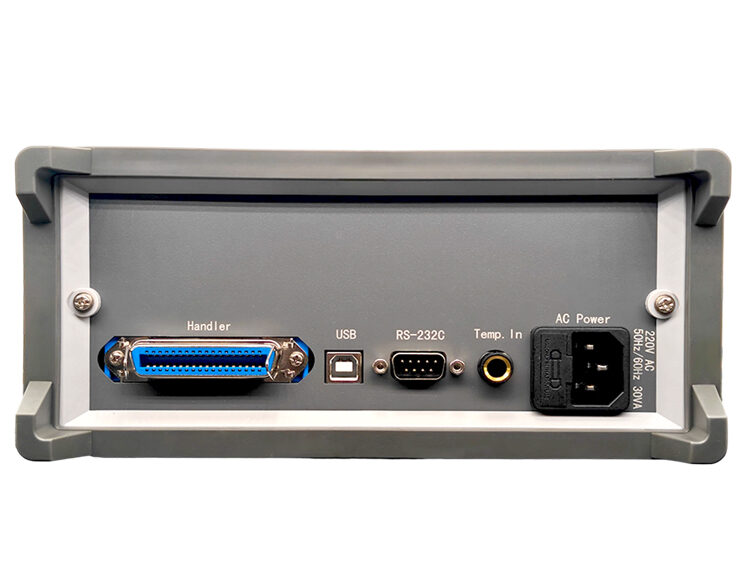

接口配置 | USB DEVICE、USB HOST、RS232、HANDLER |
一般规附件格 | AC 电源线, RS232 通讯线缆, 开尔文夹测试线 *2 选配上位机采集软件 |
操作环境 | ${10}^{ circ }mathrm{C} sim {40}^{ circ }mathrm{C}, leqslant {90}% mathrm{{RH}}$ |
保证精度环境 | ${23} pm {5}^{ circ }mathrm{C}, leqslant {80}% mathrm{{RH}}$ |
电源要求 | 198V - 242V(AC), 47.5Hz - 63Hz |
功耗 | ≤30VA |
应用
PTC 热敏电阻（正温度系数热敏电阻）
NTC 热敏电阻（负温度系数热敏电阻）
各种需要温度补偿电阻元件的检测
