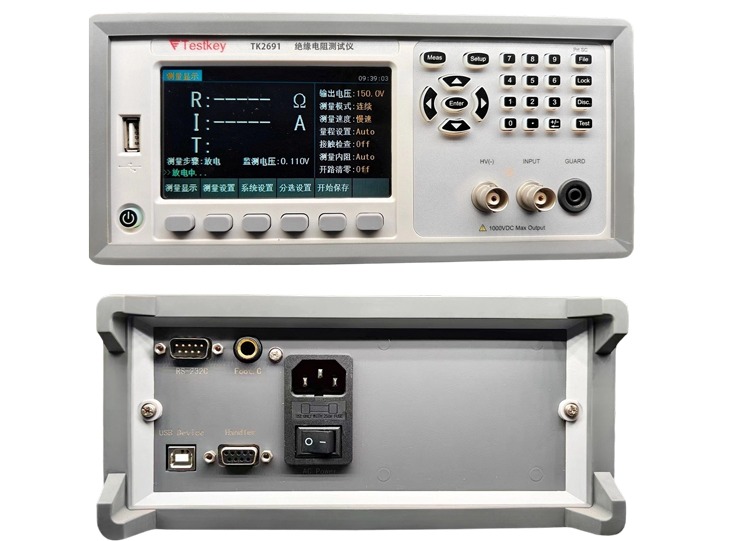

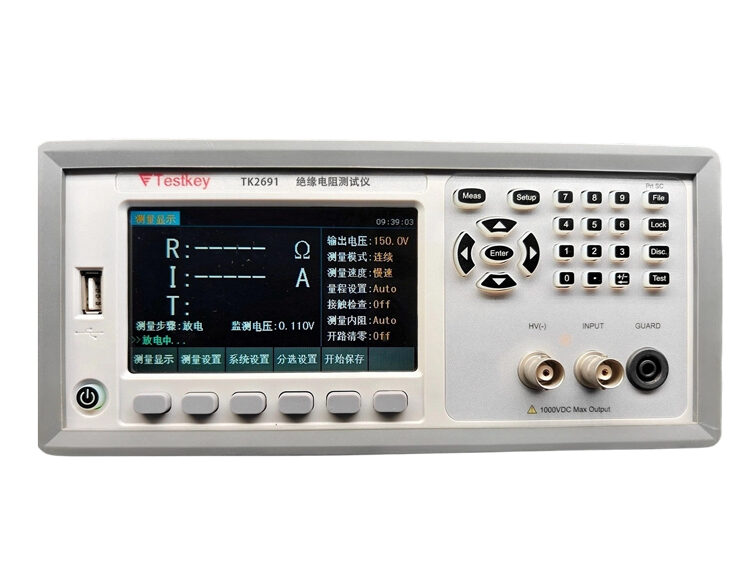

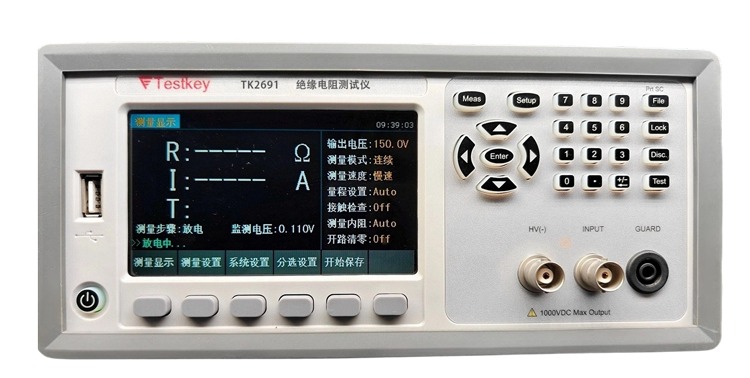

TK2691系列 绝缘电阻/表面/体积电阻率测试仪
型号：TK2691 / TK2690
用途场景
规格参数
概览：TK2691，TK2691系列绝缘电阻测试仪，4.3寸24位真彩色液晶屏480×272分辨率；软开关功能；绝缘电阻、漏电流双显示。
特征
4.3寸24位真彩色液晶屏480×272分辨率
软开关功能
绝缘电阻、漏电流双显示
清零功能
针对容性材料的接触检查功能
快速测试:30ms/次
可编程的顺序测试模式
6档量程，手动或自动模式
四档比较功能：三档合格，一档不合格
内部文件数量20组，支持U盘文件存取
测量结果数据可用U盘保存
截屏功能，数据记录功能
通过U盘自动升级系统固件
脚踏开关触发功能
详情
|
产品型号 |
TK2691 |
TK2690 |
|
|
电阻 |
测量范围 |
100kΩ~30TΩ |
100kΩ~15TΩ |
|
精度 |
±5% |
||
|
电流 |
测试范围 |
量程1: 100μA~1mA,输入内阻10kΩ量程2: 10μA~100μA,输入内阻10kΩ量程3: 1μA~10μA,输入内阻10kΩ量程4: 100nA~1μA,输入内阻10kΩ量程5: 10nA~100nA,输入内阻1MΩ量程6: 1nA~10nA,输入内阻1MΩ |
|
|
电压 |
测试范围 |
1V~3000V |
1V~1500V |
|
精度 |
电压≥10V时1%±1V电压<10V时10%±0.1V |
||
|
电流限制 |
10mA |
||
|
开关 |
在前面板上手动打开或关闭,或通过内置的定时器控制或远控 |
||
|
充电时间 |
0~999s,可编程 |
||
|
测量延时 |
0~999s,可编程 |
||
|
测试速度 |
快速:单次测量时间≤30ms 慢速:单次测量时间≤60ms |
||
|
比较器功能 |
四档:三档合格,一档不合格 |
||
|
量程方式 |
自动、保持 |
||
|
存储器 |
仪器内部20组,外部U盘 |
||
|
标准接口 |
RS232C,USB HOST,USB DEVICE,HANDLER |
||
|
工作温度、湿度 |
10°C~40°C,≤90%RH |
||
|
电源要求 |
90~121V AC(60Hz)或198~242V AC(50Hz) |
||
|
功耗 |
<50VA |
||
|
随机附件 |
TSK107电源线,TSK102三端测试电缆 |
||
应用
●超高值电阻器
●电容器绝缘电阻、漏电
●各种介质绝缘材料、设备和电线电缆
●安规要求的绝缘测试
