规格参数
功能特点

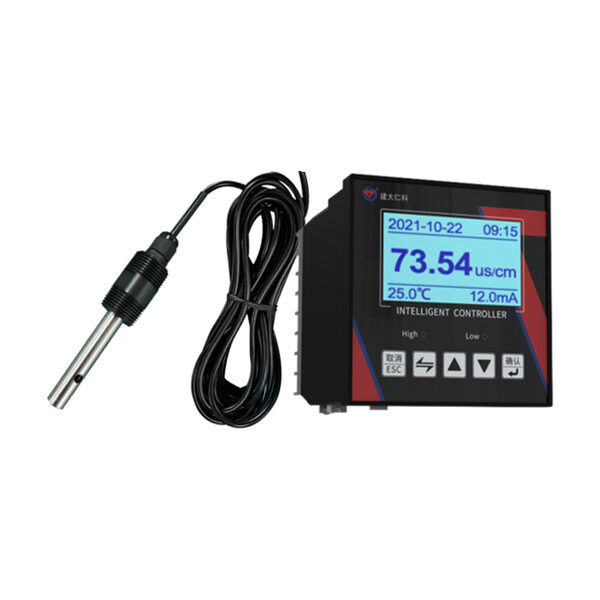

- 同种电极适用的量程更大。
- 高智能化：采用高精度 AD 转换和单片机微处理技术，能完成电导率值和电阻率值测量、温度测量、温度自动补偿等多种功能。
- 时间显示：EC控制器内置时钟芯片，可以显示当前时间。
- 数据存储：仪器内置的存储芯片，可以保存过去三天的历史数据，方便用户查找。
- 冲洗继电器：仪器设置了冲洗继电器，可以通过安装电磁阀定时清洗电极。
- 25℃折算：对当前温度下的电导率值进行 25℃折算，实现了显示 25℃时的电导率值，特别适合电厂多种水质的测量。
- 抗干扰能力强：电流输出采用光电耦合隔离技术，抗干扰能力强，实现远传。具有良好的电磁兼容性。
- 多参数同时显示：在液晶屏上同时显示时间、电导率值或电阻率值、温度、输出电流值。
- 采用高亮度的 128*64 液晶显示模块,醒目且可视距离远。
- RS485 通讯接口：ModBus RTU 通讯协议可方便联入计算机进行监测和通讯。
- 工业控制式看门狗：确保仪表不会死机。
技术参数
| 技术参数 | 技术指标 |
| 执行标准 | JB/T 6855-93《工业电导率仪》 |
| 电导率测量范围 | 0.0μS/cm～9999.9mS/cm分度值：0.1μS/cm |
| 电子单元基本误差 | 电导率 ±0.5%FS，温度 ± 0.5℃(0～60℃) |
| 仪器基本误差 | 电导率 ±1.5% FS，温度 ±1.0℃(0～60℃) |
| 温度测量范围 | 0～99.9℃；分度值：0.1℃ |
| 温度测量精度 | ±0.5℃ |
| 自动温度补偿范围 | 0～99.9℃，25℃为基准 |
| 重复性误差 | ±0.2% |
| 稳定性 | ±0.2% |
| 电流隔离输出 | 4～20mA |
| 输出电流误差 | ≤±1%FS； |
| 高低报警继电器 | AC220V、3A； |
| 数据储存 | 72 个点，三天数据。 |
| RS485 通讯接口 | ModBus-RTU 协议 |
| 供电电源 | DC10~30V/AC220V可选 |
| 功耗 | DC10~30V≤1.6W；AC220V≤15W |
| 防护等级 | IP54 |
| 外形尺寸 | 96（长）×96（宽）×110（深）mm |
| 开孔尺寸 | 92×92 mm |
| 仪器重量 | 控制器≤0.6kg |
| 工作条件 | 环境温度：-20～+60℃ 相对湿度：<85% |
| 电极线长 | 标配 5 m |
产品选型
| RS- | 公司代号 | |||||
| ECW- | 宽量程工业EC变送器 | |||||
| N01- | 485（ModBus协议）输出 | |||||
| B- | 柜装方形数显壳（不支持数字电极） | |||||
| WQC- | 485智能控制器（仅支持数字电极） | |||||
| DC- | 10-30V直流供电 | |||||
| AC- | 220V市电供电 | |||||
| SUS01 | 不锈钢电极，电极常数k=1（适用于1~10000μS/cm） | |||||
| SUS10 | 不锈钢电极，电极常数k=10（适用于10~100000μS/cm） | |||||
| EP01 | 塑壳电极，电极常数k=1（适用于1~10000μS/cm） | |||||
| EP10 | 塑壳电极，电极常数k=10（适用于10~100000μS/cm） | |||||
| 01 |
数 字 电 极 ， K=1 （ 适 用 于 1~10000μS/cm） |
|||||
| 10 |
数 字 电 极 ， K=10 （ 适 用 于 10~100000μS/cm） |
|||||
