规格参数
功能特点
- 压铸合金铝外壳，表面环氧喷涂，密封设计，防护等级IP65；
- 宽电压供电10~30V宽压供电；
- 反极性保护和瞬间过电流过电压保护，符合EMI防护要求；
- 压力过压保护、瞬间可耐1.5倍过压；
- 温度自动补偿，温飘自动修正；
- 485通信接口标准ModBus-RTU通信协议；
技术参数
| 液位测量范围 | 0~+100m（可选） |
| 液位测量精度 | 0.2%FS，0.5%FS（默认） |
| 温度测量范围（仅PM220T型） | -40~80℃ |
| 温度测量精度（仅PM220T型） | ±0.5℃，@25℃ |
| 输出信号 | RS485 标准ModBus-RTU通信协议 |
| 产品功率 | 0.2W |
| 供电电源 | 10-30V DC |
| 过载能力 | ≤2倍量程 |
| 长期稳定性 | ±0.2%FS/年 |
| 采样时间 | ≤1s |
| 液位零点温度误差 | ±0.75%FS，@35℃ |
| 液位满点温度误差 | ±0.75%FS，@35℃ |
| 液位温度补偿 |
0~70℃（≤7m） -10~70℃（＞7m） |
| 变送器电路工作温度 | -40~80℃ |
| 介质温度 | -20~70℃ |
| 测量介质 | 对不锈钢无腐蚀的气体、液体 |
| 防护等级 | 变送器部分IP65；探头部分IP68 |
产品选型
| RK- | 公司代号 | |||||

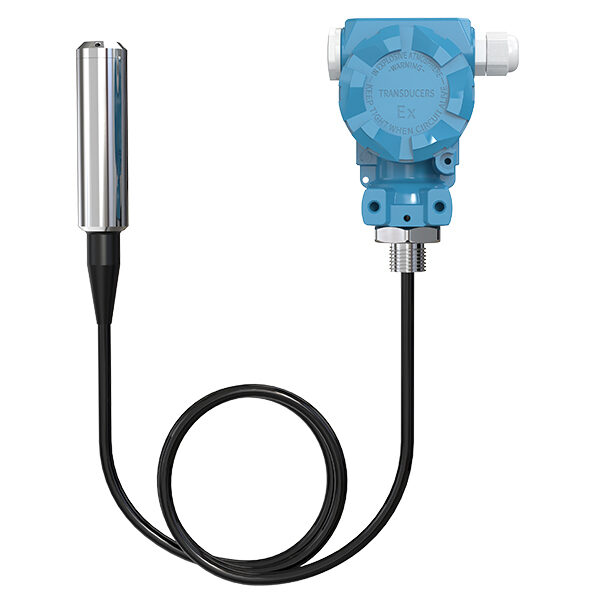

| PM220- | 分体式液位变送器 | |||||
| PM220T- | 分体式液晶显示液位温度一体变送器 | |||||
| 01- | 0-1m量程 | |||||
| 03- | 0-3m量程 | |||||
| 05- | 0-5m量程 | |||||
| 10- | 0-10m量程 | |||||
| 99- | 99代表定制量程 | |||||
| N01- | 485 通讯（ModBus-RTU 协议） | |||||
| JF- | 防水接头出线 | |||||
| A05 | 0.5级精度（默认） | |||||
| A02 | 0.2级精度 | |||||
