规格参数
功能特点

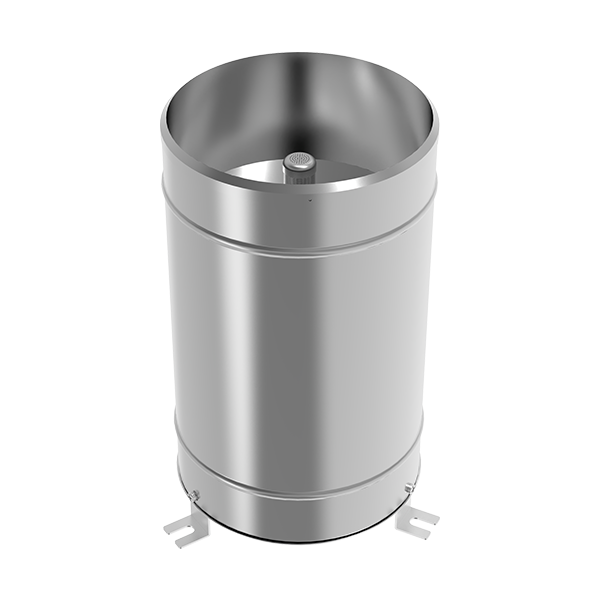

- 本仪器由雨量计壳体、集雨器、漏斗、翻斗支撑、翻斗、轴承螺钉、出水仓、密封接头、干簧管、水平泡、调节支撑板、控制盒、调平装置、接线端子、腿部支架、雨量计底座等组成。其中，雨量计底座上安装有翻斗轴、圆水平泡、干簧管支架和信号输出端子。与其它翻斗式雨量计不同，本仪器的翻斗轴套为一体化定位结构，翻斗通过翻斗轴安装在轴轴承中，本仪器出厂时内部结构装配完成，不需要再进行内部结构的现场安装，给现场安装带来了方便。
- 本仪器的翻斗为三维流线型设计，并设计有下垂式弧面导流尖，其造型美观流畅、翻水性能更好且易清洗维护。
- 本仪器的翻斗上装有恒磁钢，干簧管支架上装有干簧管，仪器出厂时磁钢与干簧管均已调整在合适的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。
- 本仪器出厂时已将翻斗倾角调整螺丝锁定在最佳倾角基点位置上并对倾角螺钉作了点红漆漆封处理，用户现场安装仪器时只需将仪器整体按照本说明书相关要求将水平泡调整到位于中心位置即可投入使用，不必现场再调整翻斗倾角。
技术参数
| 雨量计筒直径 | Φ200mm |
| 分辨率 | 0.1mm/0.2mm/0.5mm（可选） |
| 刃口锐角 | 40°～45° |
| 输出方式 |
485通讯（标准ModBus-RTU协议） 4~20mA/0~2V/0~5V/0~10V 脉冲型 |
| 工作温度 | 0～55℃ |
| 工作湿度 | <95%(40℃) |
| 典型精度 | ≤±4% |
| 雨强范围 |
0mm～4mm/min 允许通过最大雨强8mm/min |
| 大雨强范围 |
0～10mm/min 允许通过最大雨强15mm/min |
产品选型
| RS- | 公司代号 | ||||
| YL- | 雨量计 | ||||
| YLS- | 十要素雨量（仅有485选型） | ||||
| N01- | 485信号输出（标准ModBus-RTU协议） | ||||
| I20- | 4~20mA | ||||
| V02- | 0~2V | ||||
| V05- | 0~5V | ||||
| V10- | 0~10V | ||||
| PL- | 脉冲式输出 | ||||
| 7- | 旗舰版全不锈钢 | ||||
| 01 | 0.1mm分辨率 | ||||
| 02 | 0.2mm分辨率 | ||||
| 05 | 0.5mm分辨率 | ||||
| 05H | 0.5mm分辨率大雨强 | ||||
资料下载
- RS-YL-N01-7旗舰版全不锈钢雨量计485型用户手册
- RS-YL-7旗舰版全不锈钢雨量计模拟量型用户手册
- RS-YL-PL-7旗舰版翻斗式雨量计用户手册（脉冲型）
- RS-YLS-N01-7旗舰版全不锈钢雨量计用户手册485型（10要素）
- 485型设备资料包
- 产品选型手册
