规格参数

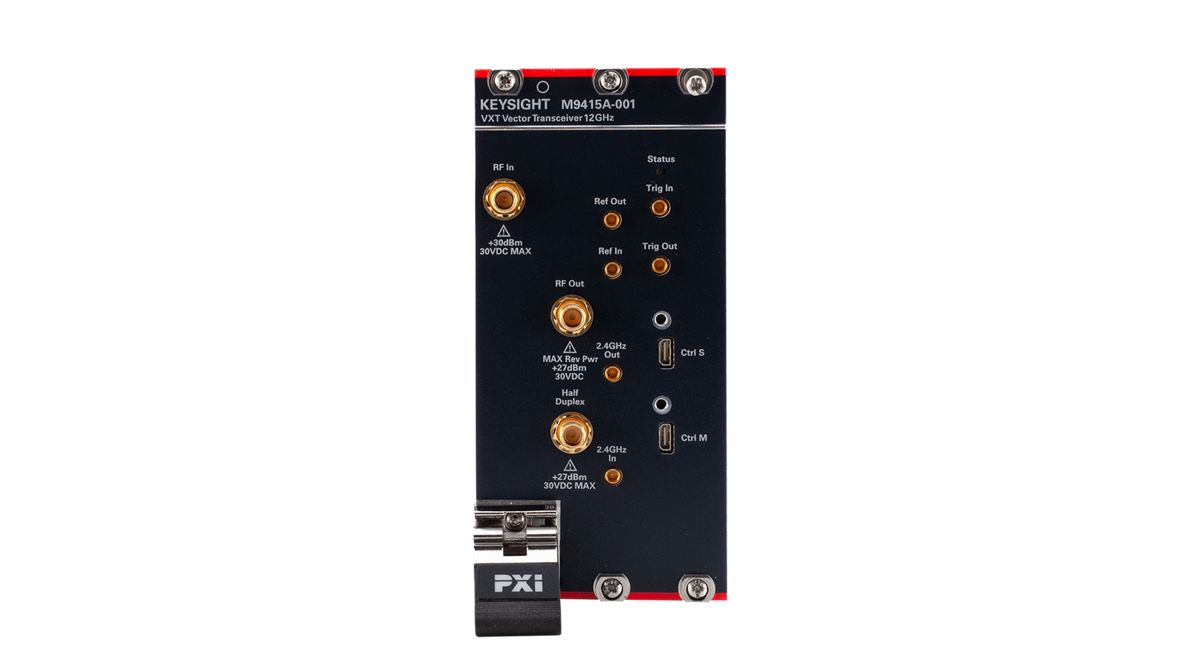

VXT PXI 矢量收发器，380 MHz 至 6/8/12 GHz
M9415A VXT PXIe 矢量收发信机在一个 3 插槽 PXIe 模块中集成了 380 MHz 至 6/8/12 GHz 的矢量信号发生器 (VSG) 和矢量信号分析仪 (VSA)，带宽最高可达 1.2 GHz。
-
带宽选件
300兆赫兹，600兆赫兹，1.2千兆赫兹
-
频率选件
6 GHz，8 GHz，12 GHz
-
性能水平
◆◆◆◆◇◇
-
半双工端口
是的
-
基带发生器内存容量
512兆秒
-
1 GHz 时的等效噪声级
-167 dBm
-
频率
12吉赫兹
-
发生器/分析仪带宽
1.2吉赫兹
-
1 GHz 时的谐波
<-43 dBc
-
1 GHz 时的非谐波
<-79 dBc
-
1 GHz 时的输出功率
-120 dBm 至 +20 dBm
-
1 GHz 时，20 kHz 频偏处的相位噪声
-132 dBc/Hz
-
最大频率
12.3吉赫兹
-
插槽
3
-
外观因素
PXI模块
-
类型
矢量收发器
-
平台
PXIe
-
模块类型
矢量收发器
-
最大带宽
1.2吉赫兹
关键性能
| 关键性能 |
|---|
| 在一个 3 插槽 PXIe 模块中集成了带宽高达 12 GHz 的矢量信号发生器和矢量信号分析仪。 |
| 内置 1.2 GHz 信号生成和分析带宽 |
| 大输出功率（高达 > +20 dBm） |
| 信号发生器和分析仪的幅度准确度均 < ±0.5 dB |
| 出色的 SSB 相位噪声：< -130 dBc/Hz（在 1 GHz 频率，10 kHz 频偏时） |
| 可生成 100 MHz 带宽和 < 0.3% EVM 的 OFDM 信号，适用于准确的 5G 测试 |
| 使用 S9130A 5G 高性能多频段矢量收发器，可将频率范围扩展至毫米波（FR2）。 |
