规格参数

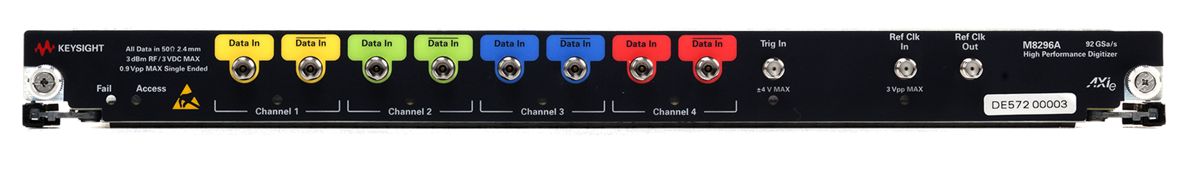

XP8系列模块化光调制分析仪，50 kHz至42 GHz，92 GSa/s
是德科技 M8296A 电气高速数字化仪可连接 ICR 的四路差分输出，快速完成设置以进行参数测试。
-
频率范围
50 kHz 至 42 GHz
-
模拟带宽
37 GHz（3 dB）
-
最大可检测符号速率
74 Gbaud
-
最大记录长度
512 千萨/通道
-
最大频率
42吉赫兹
-
大型机兼容性
AXIe 底盘
-
类型
电气高速数字化仪
-
平台
AXIe
-
最大采样率
92 GSa/s
-
ADC分辨率
8位
关键性能
| 关键性能 |
|---|
| 符号率：74 Gbaud |
| 采样率：83 至 92 GSa/s |
| 存储器深度：512 kSa |
| 工作频率范围：50千赫至42千兆赫 |
| 未校正的模拟带宽：37 GHz（3 dB） |
| 单插槽 AXIe 模块配备 4 个电气输入通道 |
| 所有检测路径的 S21 幅度响应 |
| IQ 偏移，XY 偏移 |
| IQ 角度 |
| IQ 与 XY 增益失衡 |
| EVM 本底噪声 |
