用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数

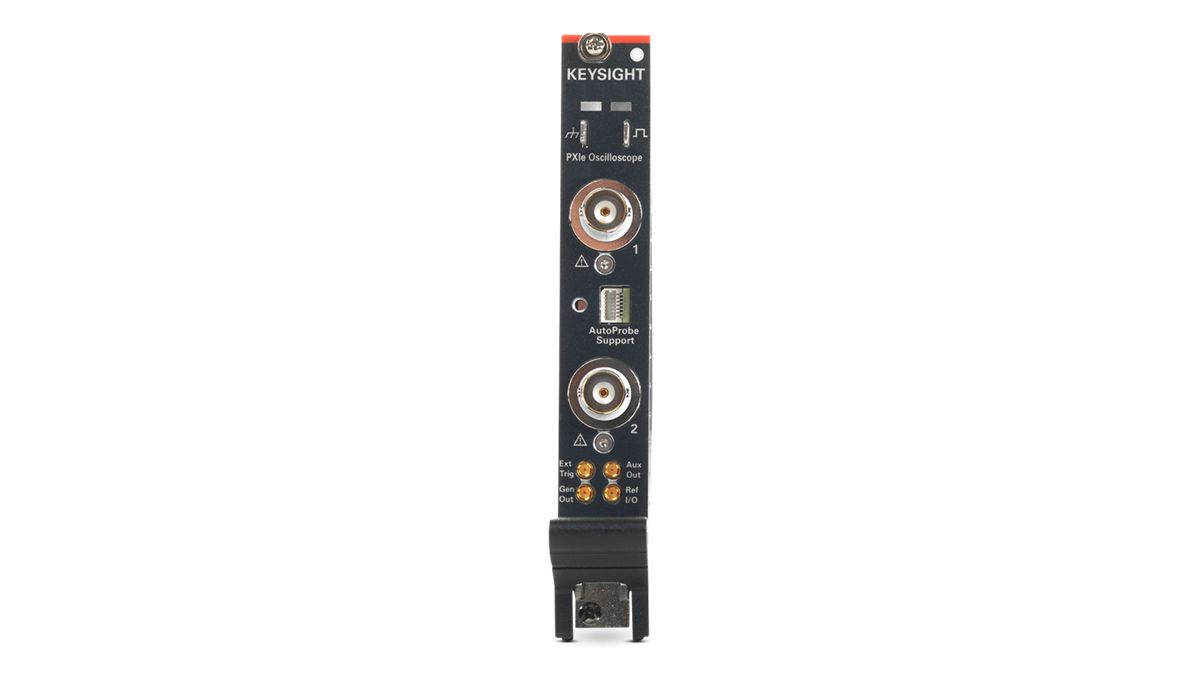

PXIe 500 MHz 示波器
InfiniiVision PXIe 模块化示波器提供 500 MHz 分析带宽，支持广泛的探测和分析工具。
-
ADC 位数
8位
-
带宽
500 MHz
-
显示屏尺寸
不适用
-
最大存储器深度
4 Mpts
-
波形更新速率
1,000,000 波形/秒
-
带宽升级
不适用
-
操作系统
不适用
-
特定触发
边缘检测、区域触发、设置并保持、脉冲宽度、视频信号、串行协议、边缘后边缘、模式、短脉冲、上升/下降时间、第N个边缘突发、NFC
-
模拟通道
2
-
数字通道
0
-
通道数
2
-
外观因素
PXIe，模块化
-
仪器类型
实时
-
类型
手持式 / 模块化
-
平台
PXIe
-
模块类型
示波器
-
最大采样率
5 GSa/s
关键性能
| 关键性能 |
|---|
| 500 MHz 带宽示波器 |
| 2 个模拟通道 |
| 5 GSa/s 采样率 |
| 1,000,000 波形/秒更新速率 |
| 独特的区域触发技术让您在几秒钟内即可轻松隔离信号 |
| 其他选件：20 MHz任意波形发生器、3位电压表、串行触发与分析以及模板测试 |
