规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|
| 34947A | 用于 34980A 的三路 1x2 SPDT 无负载端接微波开关模块 | EA | 登录可见 | 登录可见 | 整机参考价 US$ |
| R-51B-001-Z | Return to Keysight Warranty - 3 years. | EA | 登录可见 | 登录可见 | 价格面议 |
| 34947A-001 | Mount your own N1810 switches or drive 3 N1810 external to the module | EA | 登录可见 | 登录可见 | 价格面议 |
| 34947A | Triple 1x2 SPDT Unterminated Microwave Switch Module for 34980A | EA | 登录可见 | 登录可见 | 官网配置价 US$ |
| R-55D-001-3Z | KeysightCare Technical Support - 3 years | EA | 登录可见 | 登录可见 | 官网配置价 US$ |
规格参数
通过三个独立的 SPDT 1x2 未端接开关路由高达 26.5 GHz 的信号。

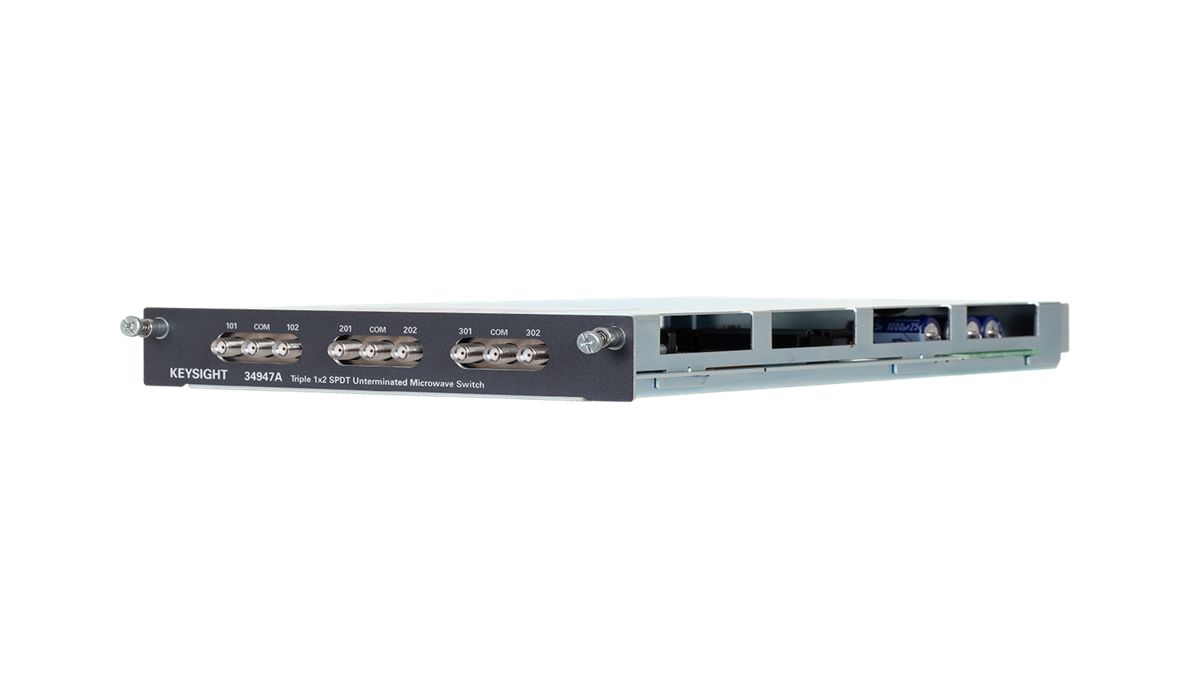

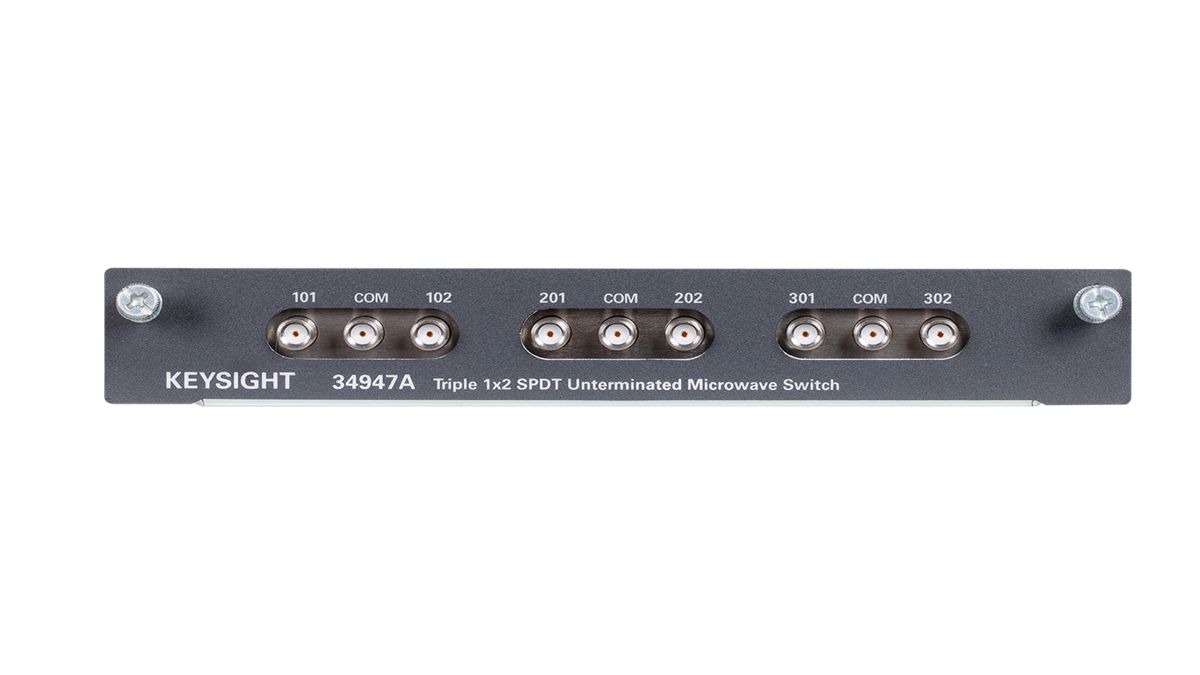

用于 34980A 的三路 1x2 单刀双掷未端接微波开关模块
通过三个独立的 SPDT 1x2 未端接开关路由高达 26.5 GHz 的信号。
-
过滤器
50Ω
-
驻波比
<1.15, <1.30,<1.6
-
通道/交叉点
6
-
最大输入/输出（电压、电流）
7V
-
速度或频率
26.5吉赫兹
-
频率
18.1 GHz - 26.5 GHz，26.5 GHz - 50 GHz
-
输入/输出
0 - 50 伏特
-
平台
34980A
-
端子/连接器/电缆
标准50欧姆SMA电缆及适配器 8710-2576 SMA延长器。选项001支持3 N1810UL
-
通道数
1-10
-
插入损耗选择
<0.42 dB at 4 GHz, <0.69 dB at 20 GHz, <0.8 dB at 26.5 GHz
-
模块类型
未终止微波开关
-
隔离
>60 分贝
-
速度
不适用
-
频率
26.5吉赫兹
-
大型机兼容性
34980A
关键性能
| 关键性能 |
|---|
| 三个单刀双掷无负载端接开关 |
| 4 GHz、20 GHz 或 26.6 GHz 选件 |
| 高隔离度损耗、低驻波比 |
| 高达 50 W 的开关 |
| SMA 连接器 |
| 外部开关安装选件 |
