产品概述
该装置主要针对110kV电缆及220kV电力系统的交流耐压试验设计制造。电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。
功能特点

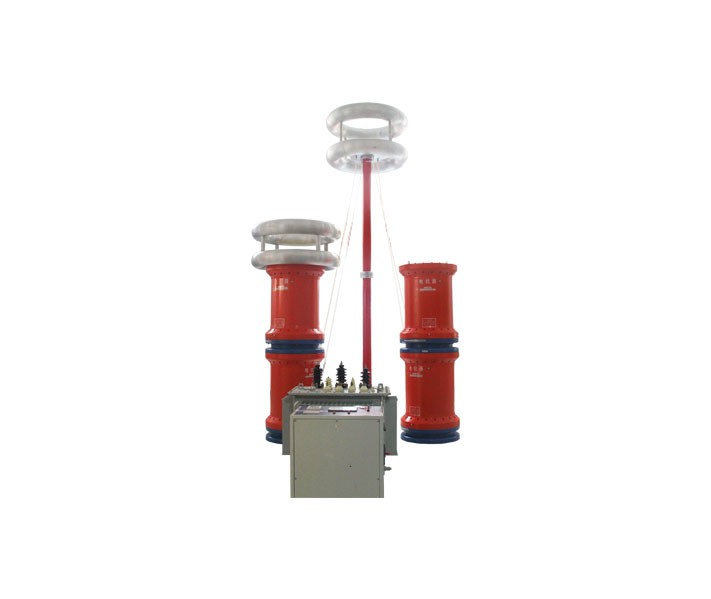

该装置主要针对110kV电缆及220kV电力系统的交流耐压试验设计制造。电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。
此设备是由我公司多年生产经验与市场客户反馈升级的第四代交流耐压谐振试验装置，区别于以前设备黑白屏触摸模拟数字处理控制灵敏度低，输入电源只能单项选择。第四代交流耐压谐振试验装置人机界面采用32位RISC CPU和精简的LINX内核，大屏真彩图形格式，试验谐振频率曲线、升压曲线、计时曲线真实有效反馈与界面，保护功能更灵敏，最大优点是不受输入电源限制220V与380V都可做为设备工作电源。
试验时使用关系列表
设备组合 被试品对象 | 电抗器 90kVA/45kV十二节 | 激励变压器 输出端选择 | |
10kV电缆/400mm² | 长度5000m | 电抗器10节并联 | 3kV |
35kV电缆/300mm² | 长度2000m | 电抗器8节两串联四组并联 | 3kV |
110kV电缆/630mm² | 长度1000m | 电抗器12节三串联四组并联 | 7.5kV |
110kV电力系统 | 绝缘子、电力变压器、GIS等 | 电抗器6节串联 | 15kV |
220kV电力系统 | 绝缘子、电力变压器、GIS等 | 电抗器12节串联 | 25kV |
技术参数
装置系统的整体参数
1、额定容量：1080kVA；
2、输入电源：单相220V/380V电压，频率为50Hz；
3、额定电压：135kV、540kV
4、额定电流：8A、2A
5、工作频率：30～300Hz；
6、波形畸变率：输出电压波形畸变率≤1%；
7、工作时间：额定负载下允许连续60min；
8、温 升：额定负载下连续运行60min后温升≤65K；
9、品质因素：装置自身Q≥30(f=45Hz)；
10、保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)
11、测量精度：系统有效值1.0级；
各组成部件参数
1、激励变压器JLB-60kVA/25kV/15kV/7.5kV/3kV/0.2kV/0.4kV 1台
a) 额定容量：60kVA
b) 输入电压：400V，单相/30~300Hz
c) 输出电压：25kV；15kV；7.5kV；3kV
d) 结 构：油浸式
e) 重 量：约150 kg
2、变频电源CTSR-F-60kW/220V/380V 1台
a) 额定输出容量：60kW（以铭牌为准）
b) 工作电源：220V/380V，工频/50Hz
c) 输出电压：0 – 400V，单相/30~300Hz
d) 额定输入电流：157.8A
e) 额定输出电流：150A
f) 输 出 波 形：正弦波
g) 电压分辨率： 0.01kV
h) 电压测量精度：0.5%
i) 频率调节范围：30 – 300Hz
j) 频率调节分辨率：≤0.1Hz
k) 频率稳定度：0.1%
i) 运 行 时 间：额定容量下连续60min
m) 额定容量下连续运行60min元器件最高温度≤65K;
n) 噪 声 水 平：≤50dB
o) 结构尺寸：长550mm*宽400mm*高400mm (大约)
p) 重 量：约40 kg
3、高压电抗器 DK-90kVA/45kV 12节
a) 额定容量：90 kVA
b) 额定电压：45kV
c) 额定电流：2A
d) 电 感 量：82H/单节
e) 品质因素：Q≥50 (f=45Hz)；
f) 结 构：干式
g) 重 量：约70kg
4、电容分压器FCR-550 kV -500 pF 1套
a) 额定电压： 550KV
b) 高压电容量：500pF
c) 介质损耗：tgσ≤0.15%；
e) 分 压 比：6000：1（以铭牌为准）
f) 测量精度：1.0级
g) 重 量：约15kg
参考标准
DL/T 849.6-2016
