规格参数
产品概述

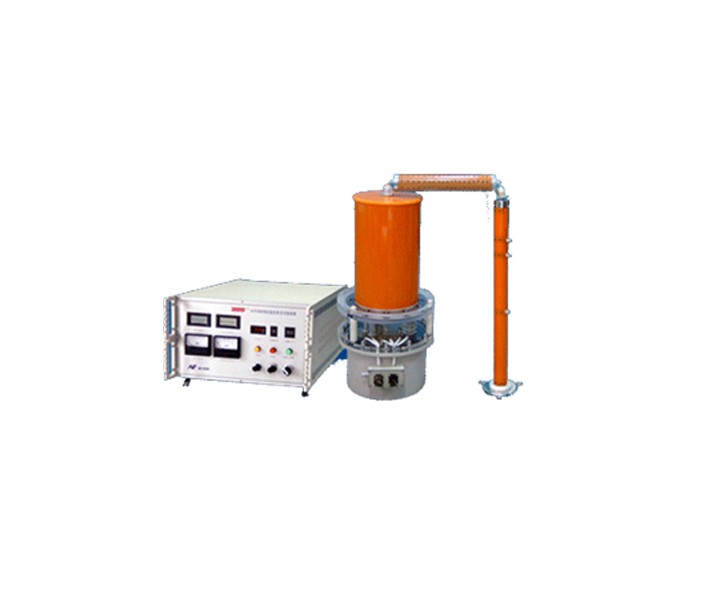

水内冷发电机直流高压试验装置采用“低压屏蔽”原理，带液晶屏显、智能化。
功能特点
大功率直流高压发生器，替代传统的试验变压器、高压硅堆、稳压电容、整流电容及电感、直流高压分压器、调压器、mA表、μA表以及极化电势补偿装置等一系列单部件组合试验工具，全部整合于一个高压（发生）单元和一台控制箱内，显著地减少了成套试验装置的单部件数量，极大程度地降低了试验设备的重量，简化了试验接线。同时，具有电子调压、自动极化补偿以及丰富的保护功能，使试验操作更简易、安全，试验数据更准确、稳定，结果更可靠。
技术参数
规格 参数 | 60/80 | 60/120 | 60/200 | 60/300 | 80/200 | 80/300 | 90/150 | 100/250 |
输出电压（kV） | 60 | 60 | 60 | 60 | 80 | 80 | 90 | 100 |
输出电流（mA） | 80 | 120 | 200 | 300 | 200 | 300 | 150 | 250 |
输出功率（kW） | 4.8 | 7.2 | 12 | 18 | 16 | 24 | 13.5 | 25 |
机箱重量（kg） | 17 | 33 | 35 | 38 | 38 | 39 | 36 | 40 |
倍压重量（kg） | 18 | 10+24 | 10+24 | 14+37 | 15+36 | 15+37 | 14+25 | 17+38 |
倍压筒高度（mm） | 630 | 730 | 730 | 900 | 900 | 900 | 850 | 1000 |
电压测量误差 | 1.0%±2个字 | |||||||
总电流测量误差 | 1.0%±2个字 | |||||||
漏电流测量误差 | ±2.0%（满度） | |||||||
过压整定误差 | ≤1% | |||||||
电压稳定度 | 1.0%(随机波动、电源电压变化±10%) | |||||||
工作方式 | 额定负载一次连续工作≤5分钟 | |||||||
环境温度 | -10℃～40℃ | |||||||
相对湿度 | 当温度为25℃时不大于90%（无凝露） | |||||||
海拔高度 | 2000米以下 |
参考标准
DL/T 848.1-2004
