产品概述

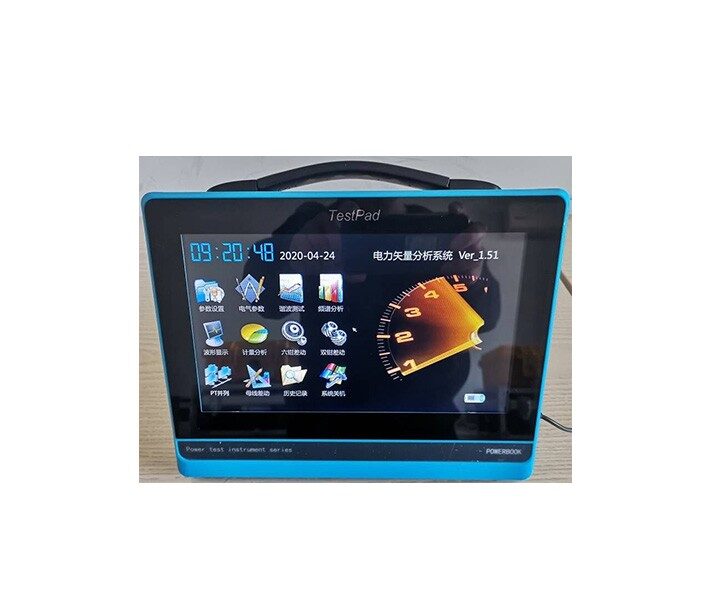

本公司根据现场测试需要，适时开发出多功能矢量分析仪。 该产品集多功能于一身，具有多种测量功能，主要功能为： 相位仪功能—校验主变差动保护和母线差动的正确性；
功能特点
1、 8路电压（双UA、UB、UC、UN），8路电流（双IA、IB、IC、IN）测量数据、矢量图同屏显示；
2、 可用于两段母线矢量关系对比、核相；
3、 对于差动保护装置的测试只需一次接线即可完成六角图的绘制，大大提高了工作效率；在空间小，接线困难的情况下，还可采用双钳法进行多次测量最终绘制出完整的六角图。
4、 采用钳形电流互感器采集电流，不用断开电流回路，安全方便。
5、 可进行复杂保护装置的矢量分析，判断接线是否正确，并给出正确的接线图以供对比。
6、 可进行常规电参量测试，同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角；并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。
7、 可进行三相三线高压计量装置错误接线检查，能对三相三线48种接线进行分析判断，直接给出分析结果；查处恶意改变计量接线的窃电手段，有效避免电费流失。
8、 可进行现场被测信号的谐波分析，能分析出2－64次谐波的各次含量，自动计算出总谐波失真度。
9、 采用10寸大屏幕彩色液晶屏显示器，分辨率1280×800；
10、 仪器具有屏幕截图功能，对任何一屏的显示数据可以图片的形式手动保存下来；
11、 电容屏触摸操作，与平板电脑和智能手机操作近似，简便易用；
12、 支持鼠标操作，适应不同习惯的操作人员；
13、 大容量锂电池供电，连续工作长达8小时。
14、 用户可随时将测试的数据以记录的形式保存下来，以供集中统一管理、备案、查阅，可存储200组以上的数据。
15、 可将保存的记录通过U盘上传到后台管理计算机，进行综合分析，评审。
16、 具备万年历、时钟功能，实时显示测试工作进行的日期及时间。
17、 体积小、重量轻，便于现场使用。
18、 USB接口，可用优盘等移动存储设备导出数据。
技术参数
1、 输入特性
电压通道数量：8通道
电压测量范围：10~450V
电压显示分辨率：0.01V
电流通道数量：8通道
电流测量范围：0~10A
电流显示分辨率：0.0001A
相位测量范围：0°～360°
谐波分析次数：2～64次
2、 准确度
电压：±0.1%
电流、功率：±0.2%
相角：±0.2°
谐波电压含有率测量误差：≤0.3％
谐波电流含有率测量误差：≤0.5％
3、 工作温度：－15℃~ ＋45℃
4、 充电电源：交流160V~260V
5、 绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
6、 体积：280mm×210mm×58mm
7、 重量：1.8Kg
