基本介绍

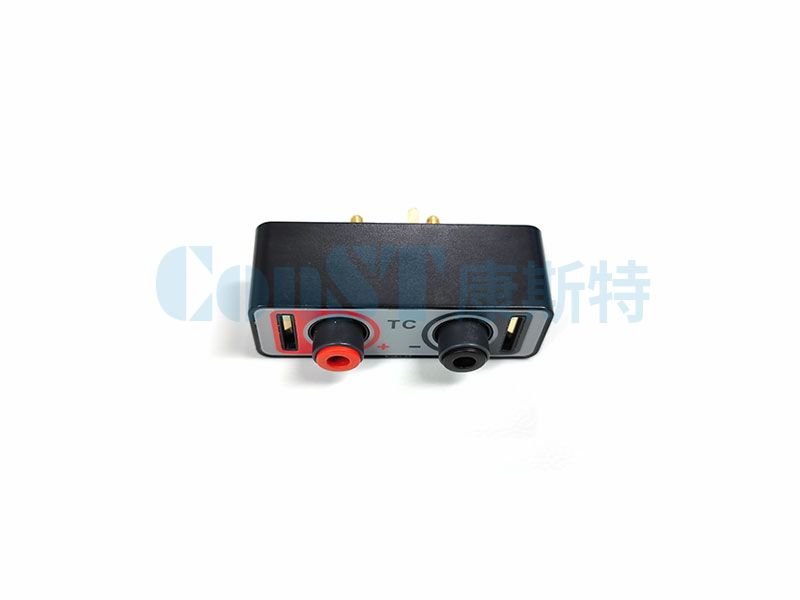

TC接线盒主要用于配合ConST326系列智能过程校验仪使用，采用一指按压技术，主要为了解决现场热电偶检测连接问题。针对常见的裸线、铲片、管型端子等非标准TC连接有巨大的优势，TC接线盒内置冷端，使用时软件只需切换到外冷端，就可以体验和内冷端同样的测量功能。
产品规格
项目 | 规格 |
尺寸 | 63.74mm×41.60mm×21.89mm |
重量 | 54g |
内置冷端传感器 | Pt100 A级（F0.15） |
冷端误差 | ±0.3℃ |
操作及应用场景
1. 基本操作

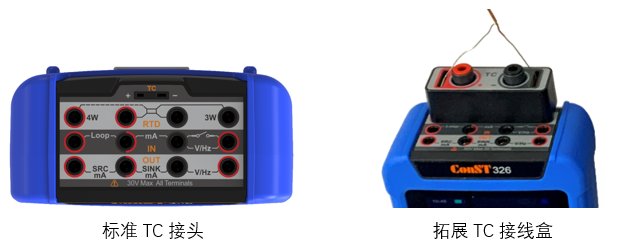

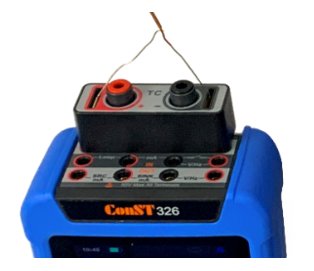

将TC接线盒按照香蕉插头导向连接到ConST326上，如下图。

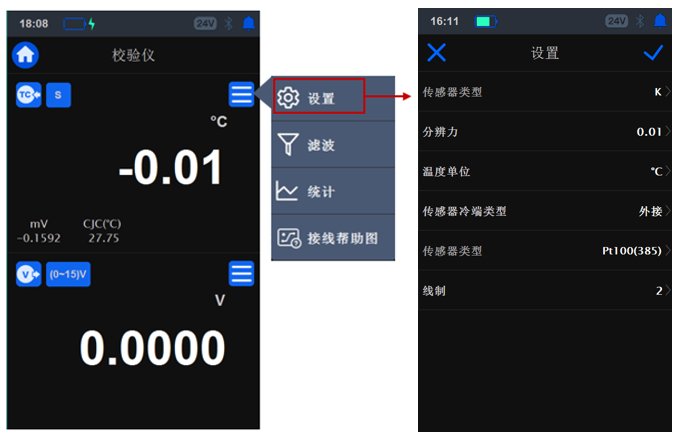

软件需选择TC接线盒的外部冷端补偿方式。软件操作如下。根据被检选择传感器类型，根据需求选择分辨率和温度单位等参数，特别注意使用TC接线盒时，需将冷端类型选择为“外接模式”，传感器类型选择“PT100(385)”,线制“2线制”。然后点击右上角确定，退出到主测量界面即可
基本应用场景-热电偶测量

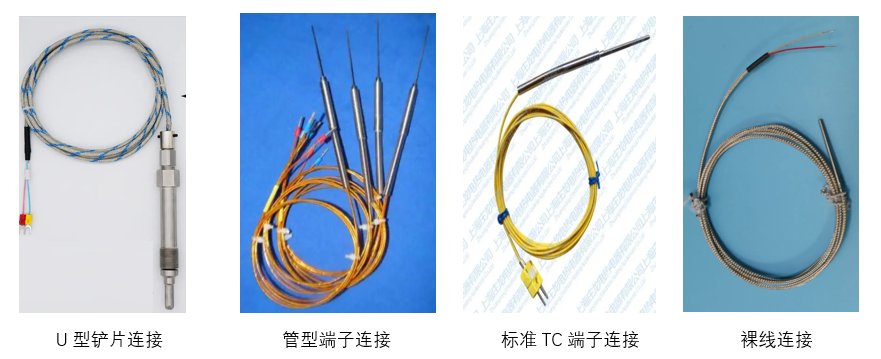

一指按压设计实现现场热电偶快速接线，提高测试效率。配合ConST326可以满足现场标准TC插头和其他多类型连接方式，实现快捷轻松的检验流程。参考如下图
订购信息
常规产品通常为现货供应，受需求差异、定制化等因素影响，请联系您的客户经理获取准确的产品供货期。
| 物料编码 | 名称 | 型号 | 图片 | 类型 | 说明 | 数量 |
|---|---|---|---|---|---|---|
| 1810220077 | TC接线盒 | 918-010 | / | 选购 | 主要针对现场热电偶接线困难，快接插头可支持多种端子的快速连接，提高测试效率 | 1个 |
