ConST870智能压力控制器(液压版)
型号：ConST870_3
用途场景
规格型号价格
规格参数
产品详情
主要特点
■ 内置全自动液压源
■ 控压速度是上一代控制器的3倍
■ 无缝对接用户既有软件系统
■ 标配CPS防污染装置
产品概述
ConST870智能压力控制器（液压版）将高速度、高精度、高稳定性有机融合，提供0至100MPa宽范围覆盖，可快速安装1个控压模块和1个参考大气压模块，每个控压模块可选双量程或读数精度，用户可以根据需求自由配置。快速更换控压模块、快速更换控压单元、快速清洁电磁阀、精细过滤污染颗粒等方便自维护特点，有效保障了生产效率，ConST870是进行自动化生产、测试和校准等工作的理想选择。
产品选型
|
型号名称 |
ConST870智能压力控制器 |
|
|
订购代码 |
油：870-70M 水：870-W-70M |
油：870-100M 水：870-W-100M |
|
最大控压范围 |
(0~70)MPa |
(0~100)MPa |
|
基础压力类型 |
表压 |
表压 |
|
工作介质[1] |
液体 |
液体 |
|
CDPA控压模块 |
可选25MPa~70MPa |
可选25MPa~100MPa |
|
CDPA控压模块 |
不适用 |
不适用 |
|
外接CDP压力模块 |
可控压，最小可选6MPa |
可控压，最小可选6MPa |
|
表绝压切换 |
是 |
是 |
|
控制模式 |
快速、标准、自定义 |
快速、标准、自定义 |
|
最大负载容积[2] |
80mL[3] |
60mL[3] |
|
控制响应时间[4] |
＜30s |
＜30s |
|
控制稳定性[5]（30S） |
≤0.005%FS 典型≤0.003%FS |
≤0.005%FS 典型≤0.003%FS |
|
目标压力稳定持续时间 |
＞5min |
＞5min |
|
压源类型 |
内置液压源 |
内置液压源 |
|
压力接口 |
G1/4外 |
G1/4外 |
|
接口过滤器 |
(40~100)μm |
(40~100)μm |
[1]液体指癸二酸二异辛酯或纯净水；
[2]液压版本内置储液箱容积为800mL；
[3]液压版本可通过选配的外部负载扩增器，将负载容积提升至250mL；
[4]测试条件：外部负载容积10mL，20%步进，达到0.005%FS稳定；
[5]达到典型控制稳定性时，控制响应时间会延长。
CDPA模块式压力校验仪选型
指标适用的环境温度为15℃ ~35℃；推荐校准周期为365 天；
准确度包括的分量有线性、迟滞、重复性、分辨力、参考标准测量不确定度、年漂移、温度影响，k=2。
CDPA大气压型
|
绝压量程 |
最大允许误差 |
准确度等级 |
|
(60~110)kPa.a |
±20Pa |
0.02级 |
| (60~110)kPa.a |
±10Pa |
0.01级 |
| (500~1200)hPa.a |
±10Pa |
0.01级 |
| (100~1200)hPa.a |
±10Pa |
0.01级 |
注：大气压模块和表压模块配合使用时，
CDPA标准型
|
类型 |
第一测量范围 |
第二测量范围 |
介质 |
准确度等级 |
破坏压力 |
|
表压 |
(0~100)MPa |
(0~60)MPa/(0~40)MPa |
气 / 液 |
0.01 / 0.02 |
×1.3 |
|
(0~70)MPa |
(0~35)MPa |
气 / 液 |
0.01 / 0.02 |
×2 |
|
|
(0~60)MPa |
(0~40)MPa / (0~25)MPa |
气 / 液 |
0.01 / 0.02 |
×2 |
|
|
(0~40)MPa |
(0~25)MPa |
气 / 液 |
0.01 / 0.02 |
×3 |
|
|
(0~35)MPa |
(0~20)MPa |
气 / 液 |
0.01 / 0.02 |
×3 |
|
|
(0~25)MPa |
(0~16)MPa / (0~10)MPa |
气 / 液 |
0.01 / 0.02 |
×3 |
|
|
复合表压 |
(-0.1~25)MPa |
(-0.1~16)MPa/(-0.1~10)MPa |
气 / 液 |
0.01 / 0.02 |
×3 |
[1] FS 指测量上限 - 测量下限；
[2] 过载压力为 110%FS；
[3] 绝压通过表压模块与选购的大气压模块合成实现；
[4] 提供单量程版本，测量范围及准确度参照第一测量范围。
外接CDP模块式压力校验仪
参见《CDP模块式压力校验仪介绍》
功能特性
■ 兼容性佳
-
通讯指令兼容市场主流机型指令集，无缝对接既有软件系统
-
内置LAN、RS232、USB接口，USB接口可快速扩展为WiFi、蓝牙、GPIB等连接方式。
■ 易操作
-
中文菜单，触控操作体验
-
10s内达到20%的压力步进（典型值）
-
30s快速插拔控压模块
-
可搭配ACAL压力检定/校准系统软件
■ 易维护
-
支持即插即用的CPS防污染装置
-
控压单元可快速拔插，方便现场清洁电磁阀
-
支持控压模块定周期全自动比对，持续保持最佳精度
-
液压版支持外部储液箱，无需频繁添加介质
-
液压版支持单循环模式，污染介质随时排出
■ 特色功能
-
压力开关自动测试，支持机械式及 NPN、PNP 型开关
-
压力泄漏测试，带曲线显示，数据独立存储
-
自定义控压程序，按设定自动执行
-
支持 3 路电磁阀驱动，可直驱外部隔离阀
-
支持 3 路报警信号输出，可灵活选择如控制稳定、压力排空等条件
一般指标
|
通用指标 |
|
|
电源要求 |
供电电源：AC100~240V、50/60Hz 最大功耗：150W |
|
尺寸 |
机箱尺寸：440mm（W）×133mm（H）×380mm（D） 机架尺寸：3U-19英寸机架、水平方向 |
|
重量 |
主机重量：20.7 kg CDPA控压模块重量：0.4 kg/支 |
|
环境 |
工作温度范围：10℃~50℃ 存储温度范围：5℃~70℃（水介质）；-20℃~70℃(油介质) 工作湿度范围：5%RH~95%RH、无凝露 工作海拔：＜2000米 防护等级：IP20、限室内使用 振动等级：2G 冲击等级：4G 预热时间：15分钟 裸机跌落高度：250mm |
|
认证标记 |
CE |
|
通信接口1 |
RS232×1、USB-A×2、LAN×1 通过USB可扩展WIFI、蓝牙、GPIB等连接方式 SCPI指令集兼容市场主流机型，用户可定制 |
|
外部驱动阀接口 |
3路外部驱动阀、带锁绿色端子连接器 最大驱动能力24V/12W、接口耐压30Vmax 其中1路固定配置给CPS防污染装置，剩余2路用户可以用来控制外部真空泵、外部隔离阀 |
|
I/O报警输出接口 |
3路、带锁绿色端子连接器 无触点开漏输出、最大载流能力24V/0.5A、接口耐压30Vmax |
|
压力开关测试接口 |
1路、带锁绿色端子连接器 最大带载24V/0.1A、接口耐压30Vmax 支持机械开关、电子开关检测； |
|
显示 |
7英寸电容触摸屏、分辨率1280×800、抗反光面板、黑、白背景可切换 通讯更新速度：10次/秒 显示刷新速度：5次/秒 最大显示：±9999999、显示位数5、6、7位可调 |
|
外部压力模块接口 |
5芯标准航插 液压版：连接外部CDP模块控压； |
|
内部控压模块接口 |
轻扣舱门上沿，即可打开舱门，舱门打开瞬间，压力自动泄压 舱门内3个插槽，从左到右分别为： 空、控压模块插槽、大气压模块插槽 |
注1：无线通信模块可按要求移除。
订购信息
常规产品通常为现货供应，受需求差异、定制化等因素影响，请联系您的客户经理获取准确的产品供货期。
| 物料编码 | 名称 | 型号 | 图片 | 类型 | 说明 | 数量 |
|---|---|---|---|---|---|---|
| / | 法定计量机构送检服务 | / | / | 选购 | 需要送检至法定计量机构时选择，用户指定计量机构时以实际协议为准。 | 1次 |
| / | CDP模块式压力校验仪 | CDP | 选购 | 外接CDP压力模块，用于测量压力 | 按需 | |
| 1150100020 | 数据记录软件 | Additel/LogⅡ | / | 选购 | 连接设备，实时读取并记录仪表测量值，生成曲线，并可导出至Excel格式 | 1台 |
| / | CDPA模块式压力校验仪 | CDPA | / | 选购 | 860/870系列智能压力控制器控压模块 | 按需 |
| / | ConST870液压版装箱清单 | / | / | 选购 | 标配组件可能调整，请以实际收货时的装箱清单为准。
ConST870-W-70M&100M装箱清单 ConST870-70M&100M装箱清单 |
/ |
| / | 恒矩CNAS校准服务 | / | / | 限免 | 限时免费 不需要送检至法定计量机构时选择，免1次出厂校准服务费，再免1次返厂周期校准服务费（出厂1年内有效）。 | 2次 |
| / | ConST超级工具箱 | / | 免费 | 免费工具，内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具，提供微信小程序、手机浏览器及Additel Link APP三种使用方式 | 1款 |

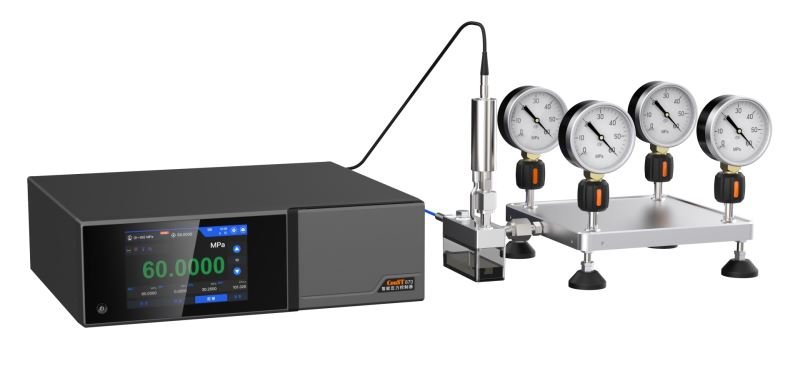

应用图集
