产品概述
ConST530智能手操器是将总线通讯、高精度测量表、信号源、回路电源等诸多功能集于一体的智能手操器，不仅提供全功能HART手操器功能，更有康斯特自研的HART智能校准功能，同时可配合外置总线盒提供PROFIBUS-PA和FF-H1总线通信。一台ConST530即可完成现场诊断和维护，极大地提升了工作效率。
产品特点

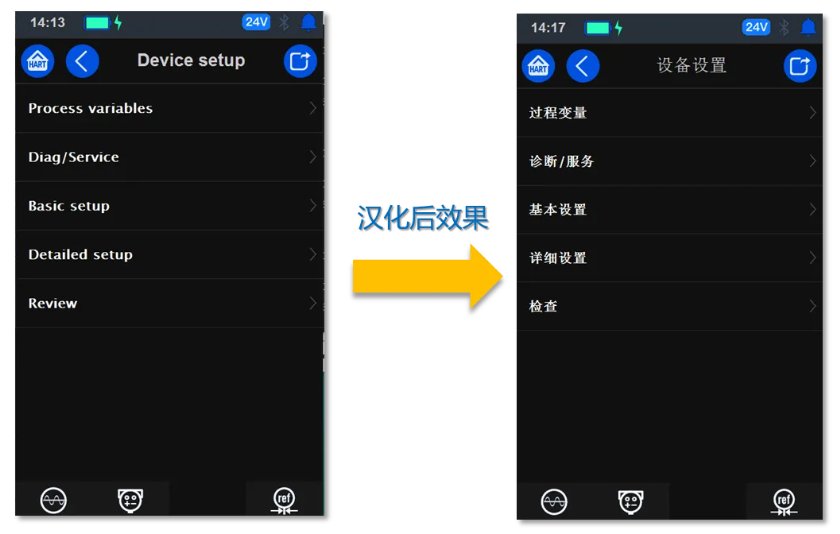

■ DD的汉化
大多数DD本身并没有提供中文版本，给国内用户在使用过程中带来很多不便，在ConST530中，康斯特通过技术手段，实现了DD的汉化显示。
■ DD库终生升级
康斯特是FieldCommGroup（HART基金会与现场总线基金会合并）成员；
康斯特也是FDI EDD Engine X参与成员；
康斯特定期发布DD库，用户可自助升级。

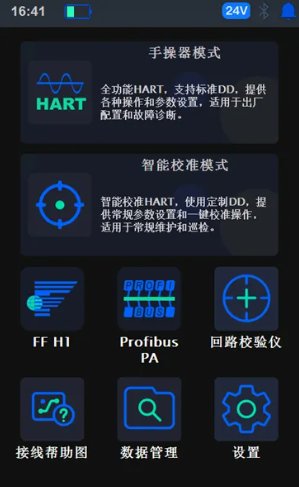

主要功能

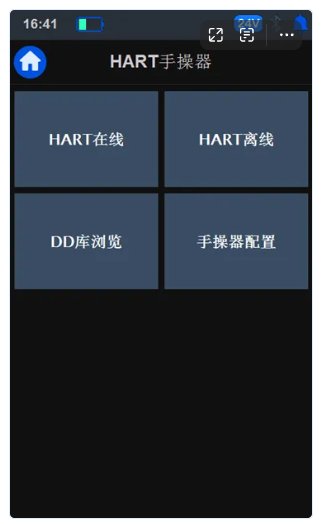

■ 全功能HART手操器
■ HART在线组态
支持在线设备的组态发送和组态保存
不包含设备HART数字通信组网场景，应将被测设备从控制系统脱离，或在设备停机时开展工作。
■ HART离线组态
支持离线设备组态的创建、组态文件的保存、编辑与下发。
■ DD库浏览
支持按厂家和设备型号浏览DD库中的文件。

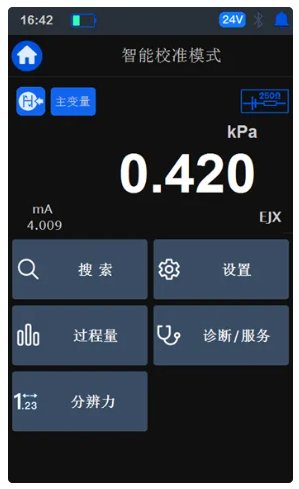

■ HART智能校准
HART智能校准模式，应用康斯特专有DD技术，提高校准、维保和巡检效率
■ 可扩展支持PROFIBUS PA 和 FF-H1通信
可支持 PROFIBUS PA 和 FF-H1通信，支持常用PA/FF-H1变送器的修改、校准与测试（选购CPF2总线盒）
■ 回路校验仪
支持电信号的测量和输出，典型准确度为0.02级
■ 连接外部压力模块
外部航插可同时扩展两路压力模块，进行压力的测量（选购压力模块）
■ 数据管理
便捷的数据记录、快照等数据管理功能
■ 集成度高
支持DC24V供电、内置250Ω电阻，支持多方式的HART连接，内置回路电源，支持电流/电压的测量和输出，可实现便捷的交互和操作，无需携带多款设备。
一般指标
项目 | 规格 |
HART连接方式 | 支持全部四种模式： 内电源内电阻、外电源外电阻、阀门定位器、外电源内电阻 |
显示 | 5.0英寸480×800TFT液晶电容屏 |
尺寸 | 177×105×52mm |
重量 | 0.7kg |
按键 | 1个电源按键 |
电源 | 1、6600mAh，23.8Wh锂离子可充电电池，电池可独立充电 2、专用适配器供电时最大供电电流2A |
充电方式 | 使用专用适配器供电，充电时间约5小时 |
电池 | 典型工作条件下为16小时，可快速更换，支持外部独立充电 |
环境条件 | 保证技术指标的温度范围：(10～30)℃ 工作温度范围：（-10～50）℃ 存储温度范围：（-30～70）℃ 环境湿度：0 % 至 95% RH，非凝露 最大海拔：3000米 |
端口防护电压 | 50Vmax |
CE认证 | TUV IEC61326、IEC61010 |
Rohs合规 | Rohs II Directive 2011/65/EU，EN50581:2012 |
防护等级 | IP67、1米跌落测试 |
机械振动 | 低频、高频各5g |
机械冲击 | 8g |
盐雾测试 | 48小时 |
显示刷新率 | 3次/秒 |
总线配置 | HART |
通信 | 隔离USB-TYPEC（从机）、蓝牙BLE（无线通信模块可按要求移除） |
外部压力模块 | 双通道航插，可同时连接两个压力模块 |
技术指标
信号测量
（环境温度：20℃±10℃，一年准确度）
测量信号种类 | 测量范围 | 分辨力 | 准确度 | 输入阻抗 |
电压 | (-30～30)V | 0.1mV | 0.015%RD+1.5mV | >1MΩ |
电流 | ±30mA | 0.1μA | 0.015%RD+1.5μA | <40Ω |
注：当环境温度为（-10～+10）℃和(30～50) ℃时，其温度系数为±5ppmFS/℃。
信号输出
（环境温度：20℃±10℃，一年准确度）
输出信号种类 | 输出范围 | 分辨力 | 准确度 |
电压 | (-15～15)V | 0.5mV | 0.015%RD+1.5mV |
电流 | (0～25)mA | 0.5μA | 0.015%RD+1.2μA |
回路电源 | 输出电压：24V，最大负载电流：30mA | ||
注1：当环境温度为（-10～+10）℃和(30～50) ℃时，其温度系数为±5ppmFS/℃。
注2：输出特性：
(1) 电压输出：最大负载电流10mA，负载效应50μV/mA；
(2) 电流输出：最大开路电压24V，驱动能力1kΩ/20mA，最大外部电压50V。
基本结构
序号 | 内容 | 说明 |
1 | 显示屏 | 电容屏，可触摸操作 |
2 | 电源键 | 控制开机和关机 |
3 | 航插口A | 外接数字模块，如压力模块、总线通讯器(PROFIBUS PA&FF-H1）、航插转接串口模块等 |
4 | 航插口B | |
5 | 适配器接口 | 用于适配器供电及电池充电 |
6 | USB从口 | 用于USB通信 |
7 | 电信号插孔 | 电信号连线接口，包括电信号输出、测量、HART通信接口 |
订购信息
常规产品通常为现货供应，受需求差异、定制化等因素影响，请联系您的客户经理获取准确的产品供货期。
| 物料编码 | 名称 | 型号 | 图片 | 类型 | 说明 | 数量 |
|---|---|---|---|---|---|---|
| / | CDP模块式压力校验仪 | CDP |
|
选购 | 外接CDP压力模块，用于测量压力 | 按需 |

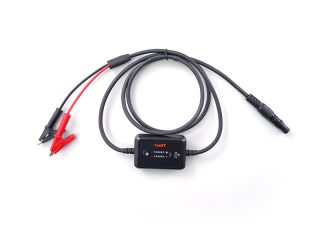

| 1210200413 | 总线盒 | CPF2 | / | 选购 | 适用于ConST326/326-S/530/285，支持PA和FF-H1的通信，常用于压力流量等智能变送器通信 | 1套 |
| 1210200388 | 通讯线 | 905-031 | / | 选购 | ConST326全系列/ConST530/ConST285，主要实现和fluke压力模块的连接通讯 | 1根 |

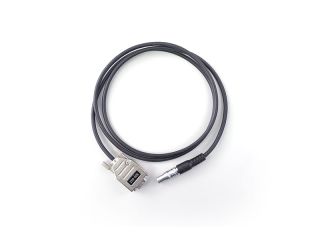

| 1210200389 | 通讯线 | 905-032 | / | 选购 | DB9转航插通讯线，ConST326全系列/ConST530/ConST285,实现串口方式和计算机的连接。 | 1根 |
| 1710800504 | 多功能背包 | 920-007 | / | 选购 | 多功能背包可用于主机和配件的收纳及整理，方便携带 | 1个 |
| 1810220030 | 电池 | BP3666A | / | 选购 | 3.6V 6600mAh | 1 |
