基本介绍

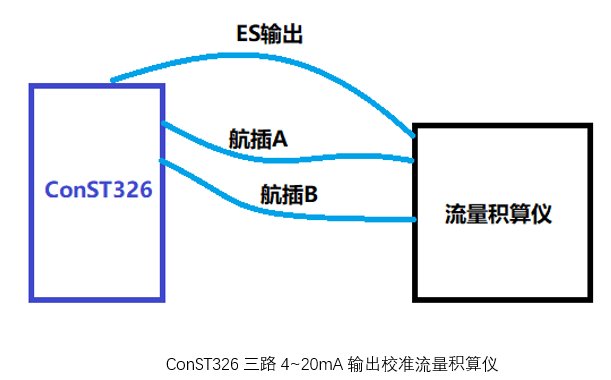

CS20电流棒，可连接ConST326系列的侧面航插，实现1路(4-20)mA的输出，两根CS20电流棒连接2路航插口+1路326主机输出，最大可实现3路(4-20)mA的输出。三路的年准确度均达到了0.01%RDG+1.2μA，均支持支持Sink和Source两种输出模式，3路(4-20)mA电流输出均互相隔离。
方便用于流量积算仪等仪表的检定或测试。
（请注意：本套件不包含示意图中的ConST326）
产品指标
项目 | 规格 |
尺寸 | 1.5米 |
重量 | 115g |
环境条件 | 保证技术指标的温度范围：(10～30)℃ 工作温度范围：（-10～50）℃ 存储温度范围：（-30～70）℃ 环境湿度：0 % 至 95% RH，非凝露 最大海拔：3000米 |
预热时间 | 开机10分钟后，达到技术指标 |
通讯 | 串行接口 |
电气连接 | 5芯航插 |
性能指标 | （环境温度： 20℃±10℃，一年准确度）条件下： 电流输出：（0~25）mA，支持SOURCE和SINK模式 分辨力：0.5μA 准确度：0.01%RD+1.2μA 温度系数：±5ppmFS/℃(-10℃~10℃ 和 30℃~50℃) 最大开路电压：24V 驱动能力：1kΩ/20mA 最大外部电压：50V |
操作及应用场景
1.基本操作
将CS20电流棒连接到ConST326侧面航插A或者B口上，根据需求拓展，连接定义如下。
序号 | 夹具颜色 | 功能说明 |
1 | 红色 | 24V |
2 | 黑色 | GND |
3 | 绿色 | mA输出 |

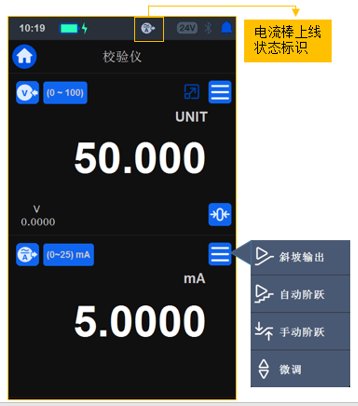

ConST326软件会自动识别电流棒，当连接成功时候，状态栏将出现相应图标，接下来根据需求在输出界面输入信号量。
2、根据需求选择Source或者Sink接线方式

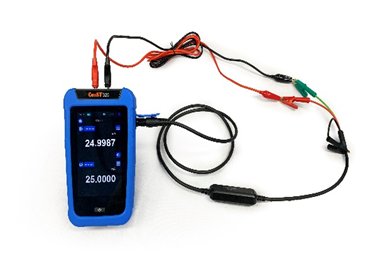

1.下图演示为使用电流棒Source模式输出，ConST326主机Sink模式测量。
Source模式接线

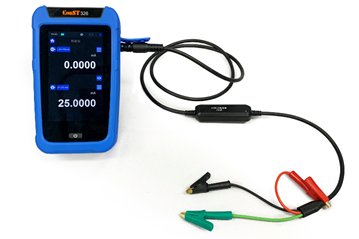

2.下图演示为使用电流输出模块Sink模式输出。
Sink模式接线
3.应用场景
订购信息
常规产品通常为现货供应，受需求差异、定制化等因素影响，请联系您的客户经理获取准确的产品供货期。
| 物料编码 | 名称 | 型号 | 图片 | 类型 | 说明 | 数量 |
|---|---|---|---|---|---|---|
| 1210200411 | 电流棒 | CS20 | / | 选购 | 适用于ConST326/-S/-E/-C，，侧面航插连接使用，具备电流0~25mA，SinK和source电流输出功能，双航插加主机端，实现三路的输出。流量计算仪器检测非常方便 | 1套 |
