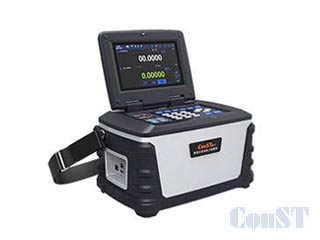

ConST811A智能全自动压力校验仪（气压）

Name: ConST811A智能全自动压力校验仪（气压）
Brand: ConST 康斯特
SKU: ConST811A
Availability: InStock

型号：ConST811A

分类国货精品 > ConST > 压力产品 > 压力校验仪摘要大幅提高计量差压差压绝压外接CDP测量压力开关测试创新测试最短检测误差自动分析全面自检测外部双测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
ConST811A	价格详询	台	登录可见	登录可见	以实际配置报价为准

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

产品详情

■ 内置自动压源，最高可至10MPa；

■ 智能交互技术；

■ 准确度等级最高可达0.01级；

■ 可外部独立充电电池。

产品概述

ConST811A是康斯特推出的新一代智能全自动压力校验仪，它将气压控制技术、智能交互技术，专业经验积累和模块化构架设计深度融合，具有更宽的控压范围、更高的控制准确度、更多检定对象、更快捷交互、更方便维护等众多鲜明属性。

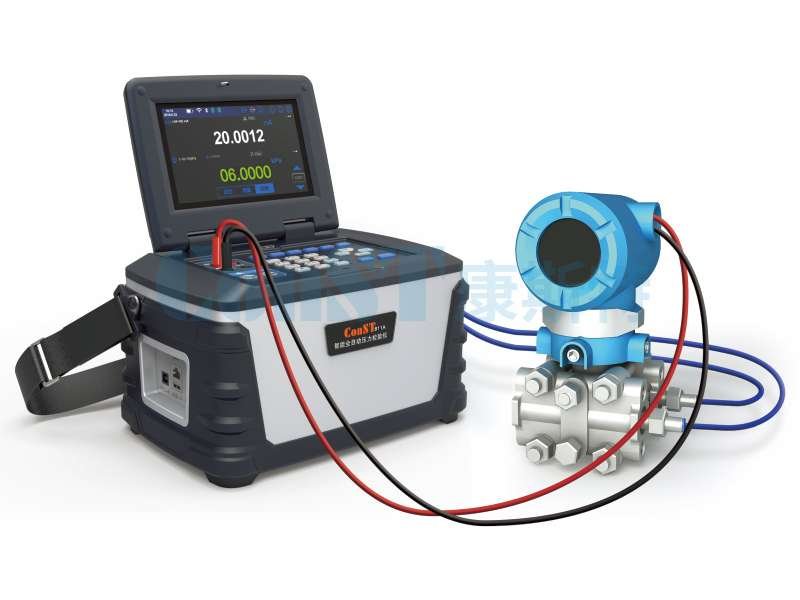

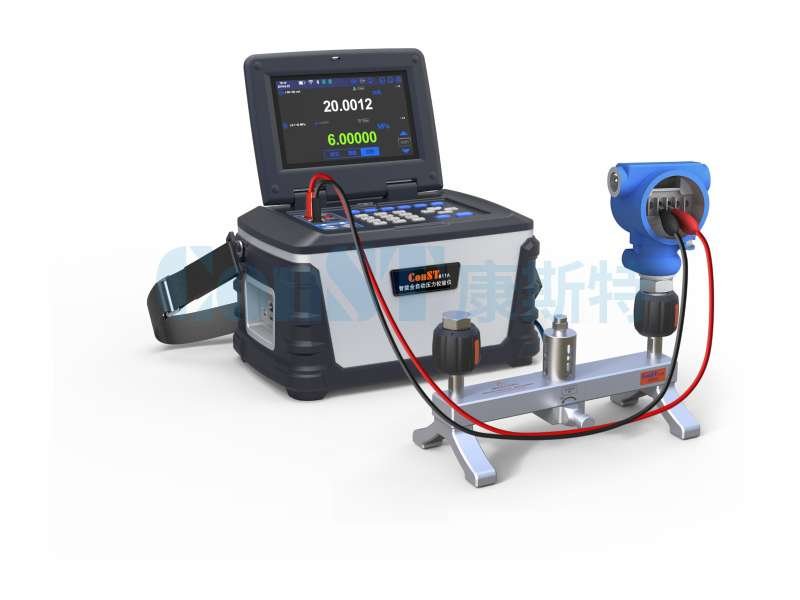

被检仪表覆盖压力变送器、差压变送器、压力开关、数字压力计、压力传感器、I/P控制器/定位器、HART/PROFIBUS PA总线设备、气压计、指针式一般压力表、指针式精密压力表等压力仪表。

它可在现场、实验室无缝切换，大幅提高计量、测试工程师的工作效率，广泛应用在电力、石油、化工、制药、计量、冶金、生物、食品、交通及汽车制造等领域。

ConST811A智能全自动压力校验仪选型表

功能特点	ConST811A
功能特点	气压版	差压版	微差压版	气象版
压力发生范围	(-0.09 ~ 10 / 7 / 6)MPa	(-95 ~ 250)kPa	(-10 ~ 10)kPa	(100 ~ 1200)hPa.a
控制稳定性（30S）	≤0.003%FS	≤0.003%FS	≤ 0.003%FS或0.05Pa，取大值	≤0.02hPa
目标压力稳定持续时间	> 5分钟	> 5分钟	> 5分钟	> 5分钟
控制响应时间	< 40秒	< 30秒	< 30秒	< 30秒
控压模块数量	2个，可更换	2个，可更换	2个，可更换	内置1个，不可更换
压力控制模块一	（0~10/ 7/ 6）MPa，0.01/0.02级	(-100 ~ 250)kPa，0.01/0.02级	(-10 ~ 10)kPa, 0.01/0.02级	(100 ~ 1200)hPa.a，0.01级
压力控制模块二	选购1个或多个，最小250kPa，0.01/0.02级	选购1个或多个，最小10kPa，0.01/0.02级	选购1个或多个，最小500Pa，0.02级	N/A
压力类型	表压（可选购表绝压切换功能）	差压	差压	绝压
外接CDP测量压力	●	●	●	●
mA / V输出	●	●	●	●
mA / mV / V测量	●	●	●	●
直流回路电源	●	●	●	●
压力开关测试	●	●	●	●
数据存储	●	●	●	●
任务管理	●	●	●	●
HART/PROFIBUS PA	●	●	●	●

[1] 环境大气压为100kPa.a时；实际压力发生范围受限于CDPM控压模块；
[2] 控制稳定性基于压力控制模块的量程；
[3] 控制响应时间为不外加负载容积，且完成量程20%步进时。
[4]详见CDPM模块式压力校验仪选型表。
[5]作为控压模块时，最大量程不能超过内置控压模块，模块规格详见选型表。
[6]选购功能：基于内部大气压模块，与CDPM配合实现表压/绝压的自由切换，该内部大气压模块可校准，测量范围为(60~110)kPa.a，准确度为±55Pa。

产品特点

■ 压力自动发生范围最高到10MPa；

■ 可快速更换控压模块（高精度版和气象版除外）；

■ 创新的的全自动压力开关测试方法，最短检测时间仅需1分钟；

■ 快速测试任务，无需输入被检信息即可执行，通过执行表格、误差曲线快速判定被检是否合格；

■ 文档化任务，完整的文档化任务模式，任务自动运行、误差自动分析、测试报告自动生成；

■ WiFi、LAN、USB、蓝牙（BLE）等多种通信方式；

■ 增强型总线功能，比手操器更方便：

1）自动校准模式：811A支持变送器一般参数、校准参数的读写、调校，用户可以最快速的找到相关功能（菜单位置固定），而无需象手操器那样频繁的翻页查找（不同变送器，菜单位置不固定）；

2）手操器模式：811A支持全功能手操器模式，在此模式下，变送器所有参数均可读写，用户相当于获得了一台昂贵的HART手操器和一台昂贵的PA通讯器；

■ 电池可外部独立充电，电池供电情况下典型工作时间为12小时；

■ 智能云服务，远程控制，提供有线以太网和无线WiFi两种通讯方式接入ACloud云服务：

1）支持通过OTA方式升级设备固件；

2）用户通过Additel Link（提供手机APP、PC等多种客户端方式）可以随时随地监控设备的实时运行状态和数据，对设备进行监控和远程控制；

■ 智能诊断中心：

包含智能警铃、实时故障列表、全面自检测试、历史故障日志查询、一键自检报告导出等功能，及时准确判断设备问题，大幅减少用户与厂家沟通成本；

■ 外部双测量模块，将检定能力大幅延伸：

用户可以连接外部测量模块，通过外部压力泵加压，完成手动的快速校准任务或文档化任务。

电测指标

(环境温度20℃±5℃，1年准确度)

项目		范围	分辨力	指标
测量	mV测量	(-300 ~ 300)mV	1μV	±(0.008%RD + 6μV)
	V测量（自动量程）	(-5 ~ 5)V	20μV	±(0.008%RD + 100μV)
		(-12 ~ 12)V	100μV	±(0.008%RD + 240μV)
		(-30 ~ 30)V	100μV	±(0.008%RD + 600μV)
	mA测量 (自动量程)	(-25 ~ 25)mA	0.1μA	±(0.008%RD + 1.0μA)
	mA测量 (自动量程)	(-50 ~ 50)mA	0.1μA	±(0.008%RD + 2.0μA)
	开关测量	机械开关、NPN型开关、PNP型开关	N/A	响应时间< 10ms 如果开关带电，电压范围(3 ~ 30)V
输出	电流输出	(0 ~ 2.5)mA	0.05μA	±(0.008%RD + 0.2μA)
	电流输出	(2.5 ~ 25)mA	0.5μA	±(0.008%RD + 1.0μA)
	电压输出	(0 ~ 16)V	250μV	±(0.008%RD + 0.5mV)
	直流电源	(16 ~ 30)V	1V	1V步进，最大带载70mA
总线通信		支持HART总线通信、PROFIBUS PA总线通信

CDPM模块式压力校验仪选型表

类型	测量范围	准确度等级	介质	破坏压力	811A 微差压版	811A 差压版	811A 气压版
差压	±500Pa	0.02/0.05	气	30x	●
	±1kPa	0.01 / 0.02 / 0.05	气	50x	●
	(0~1)kPa	0.01 / 0.02 / 0.05	气	50x	●
	±2.5kPa	0.01 / 0.02 / 0.05	气	20x	●
	(0~2.5)kPa	0.01 / 0.02 / 0.05	气	20x	●
	±5kPa	0.01 / 0.02 / 0.05	气	10x	●
	(0~5)kPa	0.01 / 0.02 / 0.05	气	10x	●
	±10kPa	0.01 / 0.02 / 0.05	气	5x	●	●
	(0~10)kPa	0.01 / 0.02 / 0.05	气	5x	●	●
	±16kPa	0.01 / 0.02 / 0.05	气	3x		●
	(0~16)kPa	0.01 / 0.02 / 0.05	气	3x		●
	±25kPa	0.01 / 0.02 / 0.05	气	3x		●
	(0~25)kPa	0.01 / 0.02 / 0.05	气	3x		●
	±40kPa	0.01 / 0.02 / 0.05	气	3x		●
	(0~40)kPa	0.01 / 0.02 / 0.05	气	3x		●
	±60kPa	0.01 / 0.02 / 0.05	气	3x		●
	(0~60)kPa	0.01 / 0.02 / 0.05	气	3x		●
	(-100~100)kPa	0.01 / 0.02 / 0.05	气	3x		●
	(0~100)kPa	0.01 / 0.02 / 0.05	气	3x		●
	(-100~160)kPa	0.01 / 0.02 / 0.05	气	3x		●
	(0~160)kPa	0.01 / 0.02 / 0.05	气	3x		●
	(-100~250)kPa	0.01 / 0.02 / 0.05	气	3x		●	●
	(0~250)kPa	0.01 / 0.02 / 0.05	气	3x		●	●
表压	(-100~400)kPa	0.01 / 0.02 / 0.05	气	3x			●
	(0~400)kPa	0.01 / 0.02 / 0.05	气	3x			●
	(-100~600)kPa	0.01 / 0.02 / 0.05	气	3x			●
	(0~600)kPa	0.01 / 0.02 / 0.05	气	3x			●
	(-0.1~1)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(0~1)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(-0.1~1.6)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(0~1.6)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(-0.1~2)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(0~2)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(-0.1~2.5)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(0~2.5)MPa	0.01 / 0.02 / 0.05	气	3x			●
	(-0.1~4)MPa	0.01 / 0.02 / 0.05	气	2.5x			●
	(0~4)MPa	0.01 / 0.02 / 0.05	气	2.5x			●
	(-0.1~6)MPa	0.01 / 0.02 / 0.05	气	1.5x			●
	(0~6)MPa	0.01 / 0.02 / 0.05	气	1.5x			●
	(-0.1~7)MPa	0.01 / 0.02 / 0.05	气	1.4x			●
	(0~7)MPa	0.01 / 0.02 / 0.05	气	1.4x			●
	(-0.1~10)MPa	0.01 / 0.02 / 0.05	气	1.5x			●
	(0~10)MPa	0.01 / 0.02 / 0.05	气	1.5x			●

[1] 一年准确度，温度自动补偿范围：0.01 级为 (15~35)℃，其他为 (0~50)℃；

[2] 传压介质要求为无腐蚀性的气体；

[3] 可定制其他规格，请联系我们。

一般指标

项目	描述/指标
显示	7英寸TFT触摸屏
交互	同时支持彩屏触控和键盘操作
供电	电池或DC27V专用适配器
电池	典型工作时间：12小时；充电方式：随主机充电或独立充电；充电时长：小于5小时
压力连接	通过连接台和软管，可扩展为M20×1.5快接内螺纹等规格，因版本不同而异。
电测连接	Φ4mm香蕉插孔
通信方式¹	USB、LAN、WiFi和蓝牙(BLE)
机身存储	8G
屏幕快照	快速截屏并保存
任务管理	可管理1000个以上的任务(受存储空间限制)
压力单位	25个常用单位，5个用户自定义单位
环境条件	使用温度：(0~50)℃；存储温度：(-20~70)℃；环境湿度：<90%RH，非凝露；大气压：(86~106)kPa
认证	CE
尺寸	长300mm×宽193mm×高192mm
重量	气压版、气象版和高精度版：7.8kg；微压版、差压版：6.8kg

注1：无线通信模块可按要求移除。

订购信息

常规产品通常为现货供应，受需求差异、定制化等因素影响，请联系您的客户经理获取准确的产品供货期。

物料编码	名称	型号	图片	类型	说明	数量
/	ConST811A气压版装箱清单	/	/	标配	标配组件可能调整，请以实际收货时的装箱清单为准。 ConST811A微差压版装箱清单 ConST811A气压版和高精度装箱清单 ConST811A差压版装箱清单	1件
/	法定计量机构送检服务	/	/	选购	需要送检至法定计量机构时选择，用户指定计量机构时以实际协议为准。	1次
/	CDPM模块式压力校验仪	CDPM		选购	可更换的压力模块，用于控压和压力测量	按需
/	CDP模块式压力校验仪	CDP		选购	外接CDP压力模块，用于测量压力	按需
1150100020	数据记录软件	Additel/LogⅡ	/	选购	连接设备，实时读取并记录仪表测量值，生成曲线，并可导出至Excel格式	1台

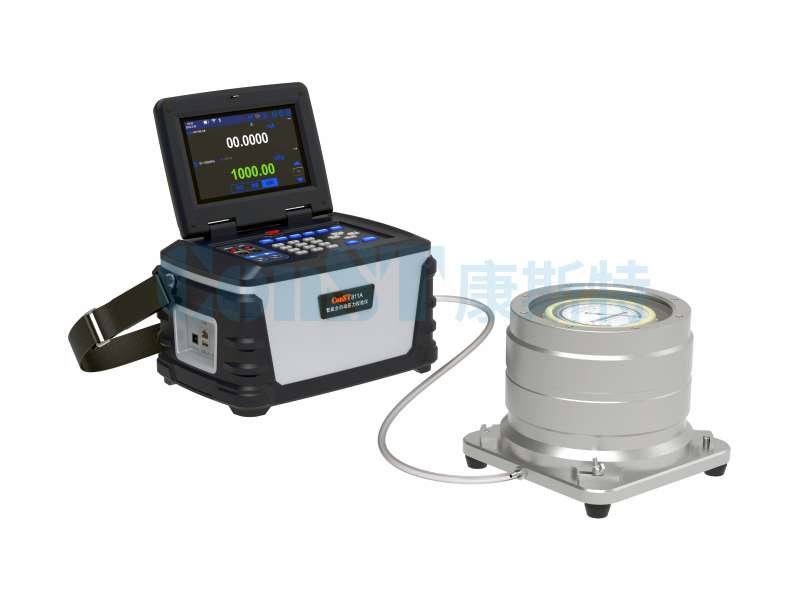

1112900001	空盒气压表检定箱	ConST129		选购	(50～1300)hPa，配合811A气象版，完成空盒气压表、气压传感器(自带供电)的检测。	1台
/	恒矩CNAS校准服务	/	/	限免	限时免费不需要送检至法定计量机构时选择，免1次出厂校准服务费，再免1次返厂周期校准服务费（出厂1年内有效）。	2次
/	ConST超级工具箱	/		免费	免费工具，内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具，提供微信小程序、手机浏览器及Additel Link APP三种使用方式	1款

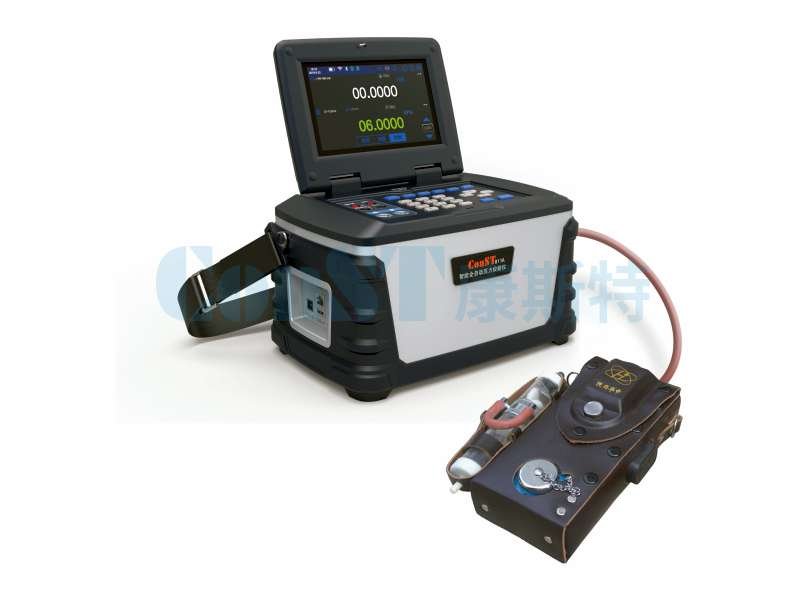

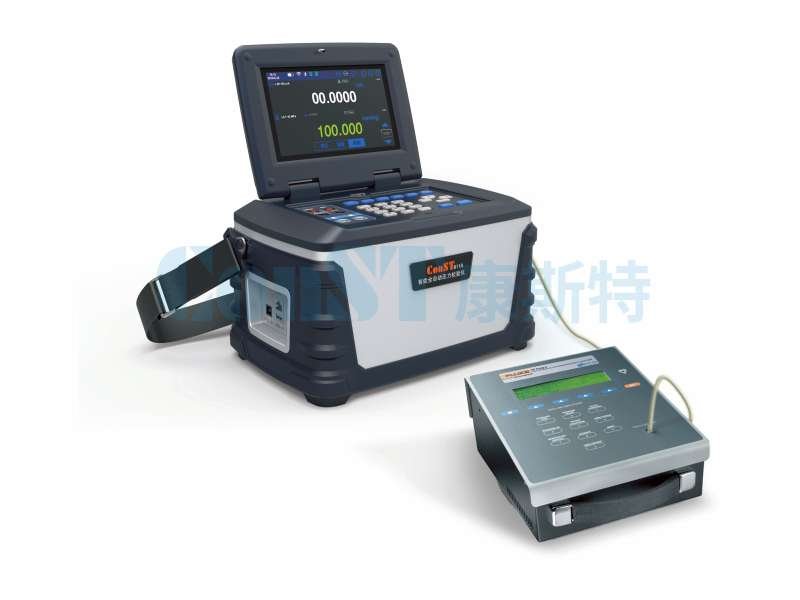

应用图集

产品问答

0101 ConST811A输出压力值的小数点后位数可以改么？

压力值的小数位数，和配套使用的CDPM模块的测量范围、压力单位密切相关，可设定的范围和数字位数相关，可以切换4位、5位、6位。如配套使用0~6MPa的压力模块，其可以设定的数字位数，分别是4位：6.000 MPa；5位：6.0000；6位：6.00000，对应小数点后3位、4位和5位。

0202 设备升级对所用U盘有什么要求？

1、U盘应为FAT32格式，如不是，需进行格式化处理，如图所示。2、将升级所需固件，放入U盘根目录价下。3、进入设备的升级页面，选择U盘升级，系统自动找到升级包并开始升级。（升级期间不可断电）

0303 ConST811A智能全自动压力校验仪（气压）在线提问

依据准确度等级计算最大允许误差。ConST811A给的是满量程精度，根据ConST811A的量程和准确度等级计算出最大允许误差。标准器是否符合要求的依据：标准器的最大允许误差绝对值不大于被检精密表最大允许误差绝对值的1/4。

0404 ConST811A的负载容积是多少？

以下是811A造压效率的典型测试数据，供参考。容积越大，造压速度越慢，长时间时间可能造成泵体过热保护。一般建议负载容积不超过500mL。

0505 微差压ConST811A控压稳不住？

常见问题所在：811A只安装了一个压力模块，导致另一个模块的安装口有泄露，压力稳不住。使用注意事项：1、811A两只模块必须都装上；2、811A高低压口必须和被检的高低压都连接上；3、连接时，用随产品配的连接管（螺纹接口的，蓝管和黄管）；4、测试时，避免连接管震动（晃动），会引起压力波动；5、环境温 ……

0606 ConST811A气压版可以使用外部压源吗？

在连接外部压力模块时，811A可作为模块显示部分，压力模块可以连接外部压源，仅作为测量使用。如用户希望使用811A接入真空泵等设备，并用811A控制到所需的压力值，这样是不可以的，如有相关需求，建议考虑800系列控制器。

0707 ConST811A气压版工作噪音多大?

经样机测试，ConST811A气压版，稳压时在60分贝左右。

0808 ConST811A气压型的所有版本都可以更换压力模块吗？

并非所有的811A版本都支持CDPM的自由更换。1、811A的气压版、差压版及微差压版的第一个模块，涉及产品自整定等功能，所以必须要配置。2、811A的气压版、差压版及微差压版的第二个模块，其测量上限不能大于第一个模块的测量上限，用户可根据需要配置1个或多个模块以满足工作需要。3、811A的气象版， ……

0909 ConST811A气压版可以做到7MPa吗？

可以。为适应国内标准，811A气压版常规产品的上限被设定为6MPa，用户可根据自己的实际需要，定制7MPa版本的811A。
