主要特点

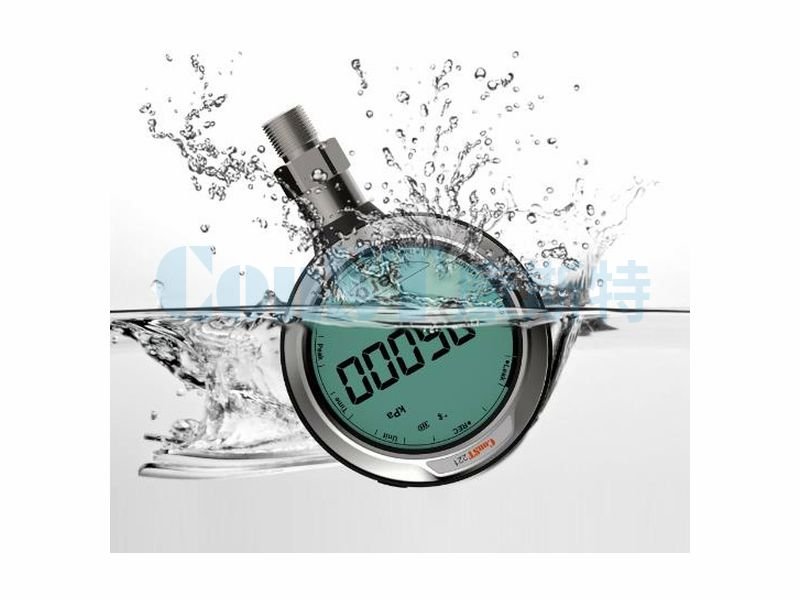

■ IP67防护等级
■ 微功耗，典型工作时间560小时
■ 蓝牙BLE等多种通信方式
■ 强大的扩展功能
产品概述

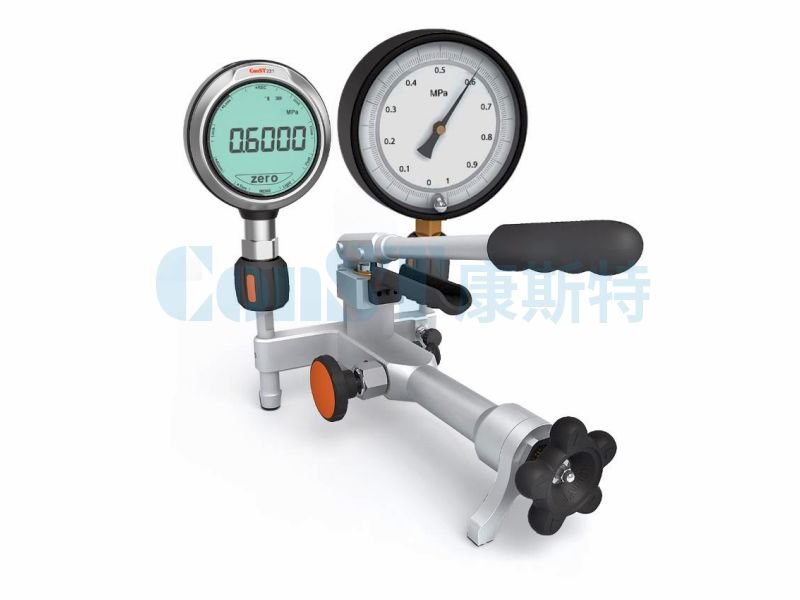

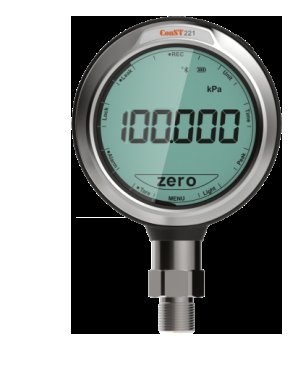

ConST221智能数字压力表具有操作方便、防震抗摔，IP67防护、无线通信、大容量存储等功能和特性，它非常适合于现场及实验室使用，可完成一般压力表、精密压力表、血压计等压力仪表的校验和压力的精密测量。
ConST221具有强大的扩展功能，可选配输出(4~20)mA的扩展模块作为压力变送器使用、选配2路开关信号输出的扩展模块作为压力开关使用，用户可方便地实现精密测量、信号远传、控制或报警。
技术参数
项目 | 指标 |
供电 | 3节AA（5号）碱性电池,典型工作时间为560小时（3次/秒） 可选购USB Type-C适配器供电 |
产品认证 | CE |
屏幕及显示 | 屏幕有防碎钢化膜保护；4位、5位、5位半(测量上限最高位为1时)，可切换； |
测量速度 | 可调，默认为3次/秒，最快10次/秒，最慢1次/10秒 |
压力单位 | Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg。 |
使用环境 | 环境温度：(-10~50)℃； 相对湿度：（10%~95%），无冷凝； 存储温度：(-30~70)℃。 |
压力连接 | M20×1.5外螺纹； Φ6mm鱼尾纹(差压型) |
存储功能 | 1000万条数据 |
通信方式1 | USB Type-C、BLE、RS232 |
信号输出方式 | 默认RS232（可替换为RS485或二线制4~20mA输出或2路开关信号输出) |
附加功能 | 峰峰值统计、滤波、去皮、Alarm报警、压力单位切换、分辨力设置、压力泄漏测试、数据记录 |
外形尺寸 | 表头Φ118mm × 41mm，总长175mm |

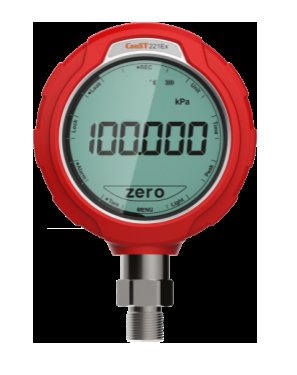

选购项目 | 表压、绝压切换；橡胶保护套 |
重量 | 682g |
防护等级 | IP67 |
注1：无线通信模块可按要求移除。
选购软件
ACal压力检定/校准系统软件
采集检定数据、自动生成检定记录、自动生成检定证书、自动打印、计量管理等。
Additel/LogII 数据记录软件
实时显示仪表数据，自动记录，自动绘制压力曲线，记录导出至Excel表格，曲线图保存至计算机。
产品选型
压力类型 | 测量范围 | 准确度等级 | 介质 | 破坏压力 |
表压(GP) | (0~420)MPa | 0.1 | 液 | 1.1x |
(0~250)MPa | 0.02/0.05 | 液 | 1.2x | |
(0~160)MPa | 0.01/0.02/0.05 | 液 | 200MPa | |
(0~100)MPa | 0.01/0.02/0.05 | 气/液 | 200MPa | |
(0~60)MPa | 0.01/0.02/0.05 | 气/液 | 120MPa | |
(0~40)MPa | 0.01/0.02/0.05 | 气/液 | 120MPa | |
(0~25)MPa | 0.01/0.02/0.05 | 气/液 | 70MPa | |
(0~16)MPa | 0.01/0.02/0.05 | 气/液 | 70MPa | |
(0~10)MPa | 0.01/0.02/0.05 | 气/液 | 70MPa | |
(0~6)MPa | 0.01/0.02/0.05 | 气/液 | 25MPa | |
(0~4)MPa | 0.01/0.02/0.05 | 气/液 | 25MPa | |
(0~2.5)MPa | 0.01/0.02/0.05 | 气/液 | 10MPa | |
(0~1.6)MPa | 0.01/0.02/0.05 | 气/液 | 10MPa | |
(0~1)MPa | 0.01/0.02/0.05 | 气/液 | 10MPa | |
(0~600)kPa | 0.01/0.02/0.05 | 气/液 | 3MPa | |
(0~400)kPa | 0.01/0.02/0.05 | 气/液 | 3MPa | |
(0~250)kPa | 0.01/0.02/0.05 | 气/液 | 2MPa | |
(0~160)kPa | 0.01/0.02/0.05 | 气/液 | 2MPa | |
(0~100)kPa | 0.01/0.02/0.05 | 气 | 1MPa | |
(0~60)kPa | 0.01/0.02/0.05 | 气 | 1MPa | |
(0~40)kPa | 0.01/0.02/0.05 | 气 | 700kPa | |
(0~25)kPa | 0.01/0.02/0.05 | 气 | 700kPa | |
(0~16)kPa | 0.01/0.02/0.05 | 气 | 700kPa | |
(-100~0)kPa | 0.01/0.02/0.05 | 气 | 1MPa | |
复合表压(CP) | (-0.1~25)MPa | 0.01/0.02/0.05 | 气/液 | 70MPa |
(-0.1~16)MPa | 0.01/0.02/0.05 | 气/液 | 70MPa | |
(-0.1~10)MPa | 0.01/0.02/0.05 | 气/液 | 70MPa | |
(-0.1~6)MPa | 0.01/0.02/0.05 | 气/液 | 25MPa | |
(-0.1~4)MPa | 0.01/0.02/0.05 | 气/液 | 25MPa | |
(-0.1~2.5)MPa | 0.01/0.02/0.05 | 气/液 | 10MPa | |
(-0.1~1.6)MPa | 0.01/0.02/0.05 | 气/液 | 10MPa | |
(-0.1~1)MPa | 0.01/0.02/0.05 | 气/液 | 10MPa | |
(-100~600)kPa | 0.01/0.02/0.05 | 气/液 | 3MPa | |
(-100~400)kPa | 0.01/0.02/0.05 | 气/液 | 3MPa | |
(-100~250)kPa | 0.01/0.02/0.05 | 气/液 | 2MPa | |
(-100~160)kPa | 0.01/0.02/0.05 | 气/液 | 2MPa | |
(-100~100)kPa | 0.01/0.02/0.05 | 气 | 1MPa | |
±60kPa | 0.01/0.02/0.05 | 气 | 1MPa | |
±40kPa | 0.01/0.02/0.05 | 气 | 700kPa | |
±25kPa | 0.01/0.02/0.05 | 气 | 700kPa | |
±16kPa | 0.01/0.02/0.05 | 气 | 700kPa | |
大气压（BP） | (0~120)kPa.a | 0.02、0.05 | 气 | 3x |
差压
测量范围 | 准确度等级 | 介质 | 破坏压力 |
±500Pa | 0.02/0.05 | 气 | 300kPa |
±1kPa | 0.01/0.02/0.05 | 气 | 300kPa |
±2.5kPa | 0.01/0.02/0.05 | 气 | 300kPa |
±5kPa | 0.01/0.02/0.05 | 气 | 300kPa |
±10kPa | 0.01/0.02/0.05 | 气 | 300kPa |
±16kPa | 0.01/0.02/0.05 | 气 | 700kPa |
±25kPa | 0.01/0.02/0.05 | 气 | 700kPa |
±40kPa | 0.01/0.02/0.05 | 气 | 700kPa |
±60kPa | 0.01/0.02/0.05 | 气 | 1MPa |
[1]1年指标，温度自动补偿范围(-10~50)℃；
[2]传压介质要求非腐蚀性；
订购信息
常规产品通常为现货供应，受需求差异、定制化等因素影响，请联系您的客户经理获取准确的产品供货期。
| 物料编码 | 名称 | 型号 | 图片 | 类型 | 说明 | 数量 |
|---|---|---|---|---|---|---|
| / | ConST221装箱清单 | / | / | 标配 |
标配组件可能调整，请以实际收货时的装箱清单为准。
ConST221(RS-485、非差压）装箱清单 ConST221(RS-485、差压）装箱清单 ConST221(RS-232、非差压）装箱清单 ConST221(RS-232、差压）装箱清单 ConST221(4-20mA、非差压）装箱清单 ConST221(4-20mA、差压）装箱清单 |
/ |
| / | 法定计量机构送检服务 | / | / | 选购 | 需要送检至法定计量机构时选择，用户指定计量机构时以实际协议为准。 | 1次 |
| 1150100020 | 数据记录软件 | Additel/LogⅡ | / | 选购 | 连接设备，实时读取并记录仪表测量值，生成曲线，并可导出至Excel格式 | 1台 |
| / | 恒矩CNAS校准服务 | / | / | 限免 | 限时免费 不需要送检至法定计量机构时选择，免1次出厂校准服务费，再免1次返厂周期校准服务费（出厂1年内有效）。 | 2次 |
| / | ConST超级工具箱 | / |
|
免费 | 免费工具，内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具，提供微信小程序、手机浏览器及Additel Link APP三种使用方式 | 1款 |
