产品概述

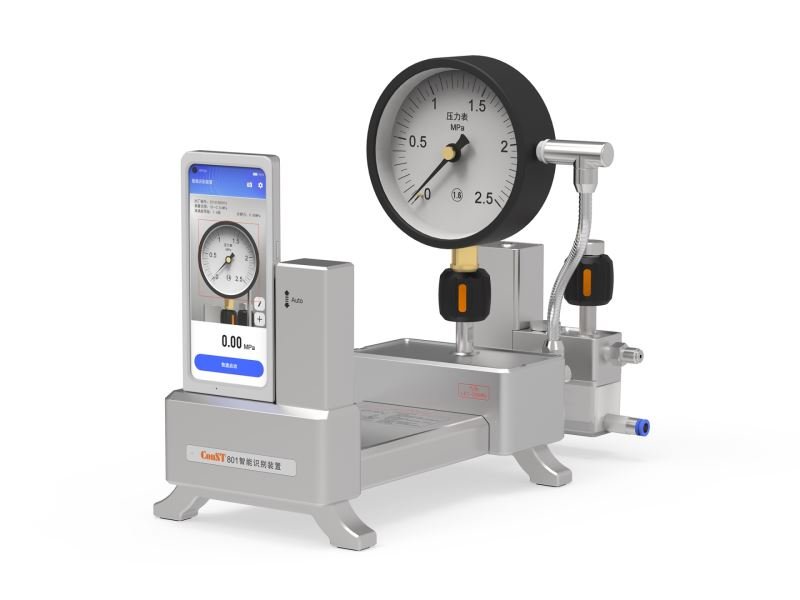

ConST801智能识别装置是康斯特最新推出的一般压力表、数字压力计的自动读数装置，它将压力连接、机器学习、图像处理等技术高度融合，配合康斯特智能压力控制器和ACal压力检定校准系统软件，可全自动、准确地检定一般指针压力表和数字压力计，全程无需人工干预，大幅提高了检定效率。特别适合于计量机构、校准公司、各行业仪表车间等单位或部门高效地完成周期性、重复性、大批量的计量检定工作。
主要特点
■ 全自动检定，与智能压力控制器、全自动压力校验仪和ACal压力检定校准软件组成全自动检定系统
■ 无需额外光源，自动采集图像并快速、准确地识别一般压力表示值
■ 自研AMetis智能识别引擎，识别率高，算法库可升级
■ 智能判别并自动跟踪被检表中心位置
■ 支持AI视觉自动识别被检仪表的编号、生产厂家、测量范围、准确度等级等信息；还可以通过语音方式快速输入。
■ 自动轻敲
■ 支持扫码，自动从ACal数据库中获取被检仪表信息
■ 支持识别指针压力表表盘上的仪表信息，提升信息录入效率
■ 支持指针压力表检定时自动轻敲
■ 支持指针压力表双圈刻度标度的自动识别及手动切换
■ 支持数字表多测量值的自动识别及手动切换
■ 气体版标配ConST101-1自动气液分离器：被检表残余液体在每次检定时均有效排空，避免进入气体控制器管路
■ 液体版标配ConST101-2自动回零器：有效提高液体回零能力，零点控制无需人工参与，真正的全自动检定
硬件技术指标
项目 | ConST801-1智能识别装置（气体） | ConST801-2智能识别装置（液体） |
压力范围 | （-0.1～42）MPa | （0～100）MPa |
工作介质 | 氮气或压缩空气 | 液体 |
压力入口 | G1/4外螺纹，标配ConST101-1自动气液分离器 | G1/4快接外螺纹，标配ConST101-2自动回零器 |
压力连接 | M20 X 1.5超快接内螺纹 | |
压力排放 | 支持自动压力排放 | |
显示屏 | 6.5英寸IPS触控屏 | |
摄像头 | 高清摄像头，支持自动变焦、对焦 | |
工作环境 | 工作温度：(0～40)℃； 存储温度：(-20～70)℃； 相对湿度：<90%（无凝露） | |
供电要求 | 专用适配器供电，（100～240）VAC、（50/60）Hz转20V、1.8A | |
通信 | WLAN、LAN | |
尺寸 | 宽190mm×高272mm×深358mm | |
重量 | 5kg | |
注：【1】多台ConST801智能识别装置（气体）级联使用时，只需配置一台ConST101-1自动气液分离器；
【2】多台ConST801智能识别装置（液体）级联使用时，只需配置一台ConST101-2自动回零器。
【3】无线通信模块可按要求移除。
识别技术指标

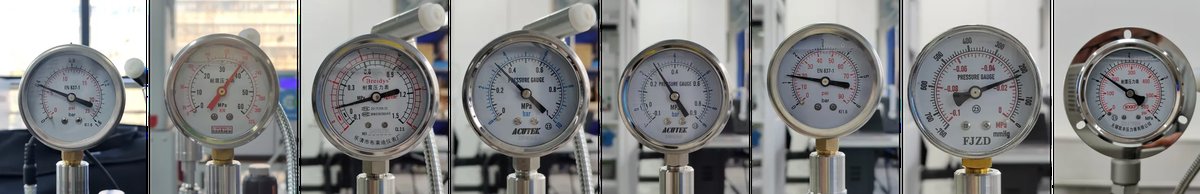

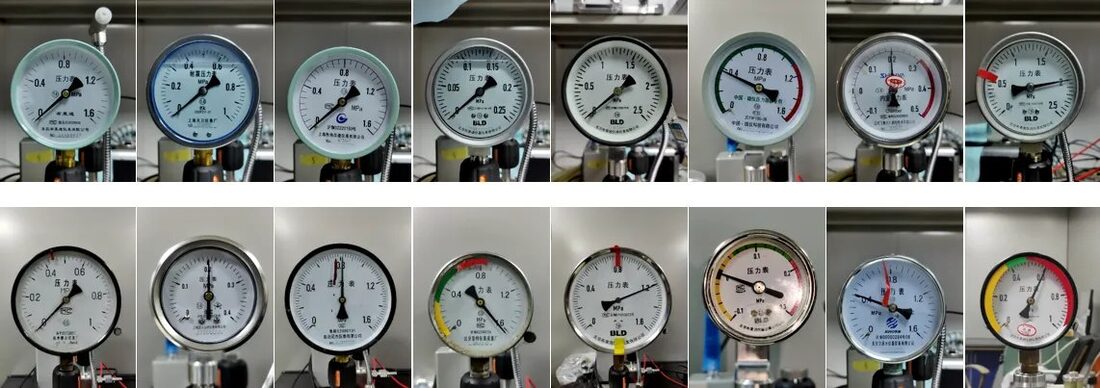

一般指针压力表——单刻度
一般指针压力表——双刻度

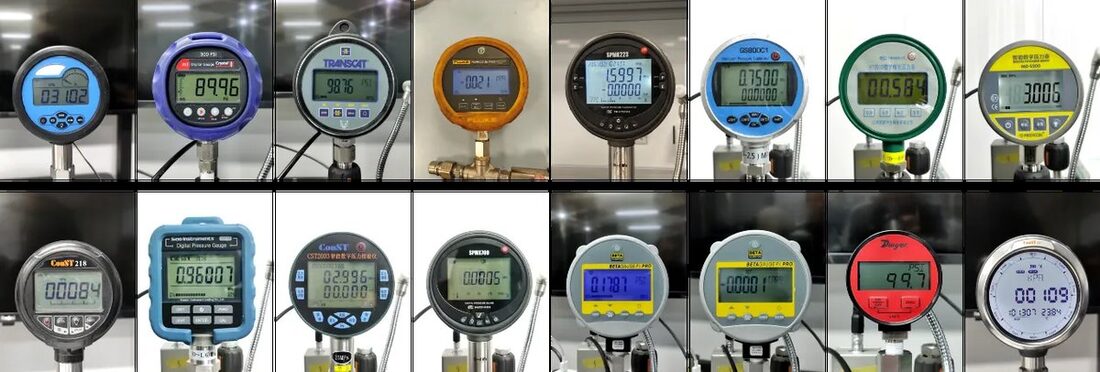

数字压力表
项目 | 识别模块 |
识别引擎 | 自研AMetis识别引擎，自建万张测试数据集 |
指针式压力表识别能力 | 单指针单刻度、单指针双刻度标尺规格的一般指针压力表 表盘大小：Φ40mm～Φ250 mm 精度等级：≥1.0级 读数精度：优于1/5分格 识别率：高达98.5%，更多识别率信息详见下表说明 |
数字压力计识别能力 | 识别率：识别率高达99.4%，更多识别率信息详见下表说明。 注：手持式或台式的数字压力计无法安装到本产品上测试，可选择AI-Reader智能读数仪APP方案。 |
识别速度 | （2~3）帧/秒 |
工作模式 | 边缘计算，离线工作 |
升级方式 | 随产品固件快捷升级 |
扫码检表 | 支持自动识别10多种常见的条形码、二维码，扫码后从ACal软件数据库自动获取被检压力表信息，提高信息录入效率。 |
识别率指标
指针式压力表
项目 | 识别率说明 |

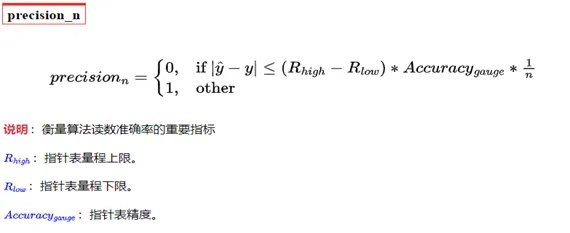

计算公式 |
|
识别率 | n=1时，precision=98.5% n=2时，precision=97.7% n=3时，precision=96% |
注：以上识别率指标基于现有数据集测试结果统计得出。
数字压力计
项目 | 识别率说明 |
计算公式 | 识别值=屏显值 |
识别率 | precision=99.4% |
注：以上识别率指标基于现有数据集测试结果统计得出，严重光线干扰无法读数的图像不计入统计结果。
检定软件
ACal压力检定/校准系统软件是一款面向全球销售的专业检定、校准软件平台，支持10余种压力仪表的检定、校准功能；软件支持在网络环境下运行，多用户协同工作；软件的检定过程、数据计算过程、出具的证书均符合国家检定规程；软件界面简洁友好，操作风格统一，支持触控操作，学习成本低，让检定人员快速上手开始计量工作。
ConST801智能识别装置需搭配ACal软件使用，软件选型表如下：
类型 | 物料编码 | 型号 | 规格型号 |
基础软件【1】 | 1150100040 | ACAL-P-NET | 网络版压力基础软件 |
1150100042 | ACAL-P-PRO | 专业版压力基础软件 | |
功能模块 | 1150100043 | ACAL-P-101 | 普通指针压力表 |
1150100046 | ACAL-P-104 | 数字压力计 | |
1150100030 | ACAL-P-113 | 智能压力识别模块【2】 | |
网络版客户端连接许可 | 1150100041 | ACAL-NET-900 | 客户端连接许可【3】 |
智能读数仪APP | 1150100232 | AIReader | 安卓版手机APP，用于配合ACal，实现数字式压力表的自动识别 |
【1】ACAL-P-PRO和ACAL-P-NET两款基础软件二选一即可。
【2】ACAL-P-113智能压力识别模块为必选项目，否则无法在ACal软件使用ConST801智能识别装置。已购买指针压力表或数字压力计模块的专业版或网络版用户，需追加购买ACAL-P-113模块后才能使用ConST801智能识别装置，识别对应项目的被检仪表。
【3】ACal网络版软件默认允许3个客户端登入软件，需要更多客户端请按需购买ACal-NET-900，例如需要5个客户端同时登入ACal，销售员下单时需要再购买2个ACal-NET-900。
订购信息
常规产品通常为现货供应，受需求差异、定制化等因素影响，请联系您的客户经理获取准确的产品供货期。
| 物料编码 | 名称 | 型号 | 图片 | 类型 | 说明 | 数量 |
|---|---|---|---|---|---|---|
| / | ConST801系列产品装箱清单 | / | / | 标配 |
标配组件可能调整，请以实际收货时的装箱清单为准。
ConST801主机装箱清单 ConST801-2(配合液压控制器使用)装箱清单 ConST801-2(配合ConST811A液使用)装箱清单 ConST801-1（配合气压控制器使用）装箱清单 ConST801-1（配合ConST811A气使用）装箱清单 |
1套 |
| 1110483700 | 智能识别装置 | ConST801-1 | / | 选购 | （-0.1～25）MPa，气体；含ConST101-1自动气液分离器，适用于ConST820/821/822 | 1 |
| 1110483701 | 智能识别装置 | ConST801-1 | / | 选购 | （-0.1～25）MPa，气体；含ConST101-1自动气液分离器，适用于ConST811A气体版 | 1 |
| 1110483702 | 智能识别装置 | ConST801-2 | / | 选购 | （0～70）MPa，液体；含ConST101-2自动回零器，适用于ConST836 | 1 |
| 1110483704 | 智能识别装置 | ConST801-2 | / | 选购 | （0～70）MPa，液体；含ConST101-2自动回零器，适用于ConST811A液体版 | 1 |
| 1110483703 | 智能识别装置 | ConST801 | / | 选购 | 仅主机，适用于级联和已经有ConST101-1/101-2的情况，下单时必须备注气体或液体介质 | 1 |
| 1810298565 | 轴向表转接座 | 916-012 | / | 选购 | M20*1.5外转90度快接头M20*1.5内，适用于ConST801被检表为轴向表 | 1个 |
| 1810298574 | 压力连接管 | 916-016 | / | 选购 | 70MPa、两接头内G1/4、内径2.5mm，适用于ConST811A液压版+ConST101-2+ConST801连接 | 1组 |
| 1220300485 | 转接头M20*1.5外-M10*1内 | QB001.02.013 | / | 选购 | 适用于ConST801被检表接头螺纹为M10*1外 | 1个 |
| 1220300486 | 转接头M20*1.5外-M14*1.5内 | QB001.02.014 | / | 选购 | 适用于ConST801被检表接头螺纹为M14*1.5外 | 1个 |
| / | 智能读数仪APP | AIReader | / | 选购 | 可安装在安卓手机上，用于配合ACal（必选ACal专业版或以上压力基础软件、数字压力表检定模块及智能识别模块），实现数字式压力表的自动识别。 | / |
| 1810200730 | 四通连接块组 | 916-021 | / | 选购 | 801多台级联时硬连接配件(4-1)，所需数量1个（无论级联多少台） | 1 |
| 1810200731 | 三通连接块组 | 916-022 | / | 选购 | 801多台级联时硬连接配件(4-2)，所需数量为N-1个（N表示同时级联台数） | 1 |
| 1810200732 | 高压连接钢管 | 902-010 | / | 选购 | 801多台级联时硬连接配件(4-3)，所需数量为N-1个（N表示同时级联台数） | 1 |
| 1220210261 | 锥面密封堵头 | 915-072 | / | 选购 | 801多台级联时硬连接配件(4-4)，所需数量为2个（无论级联多少台） | 1 |
