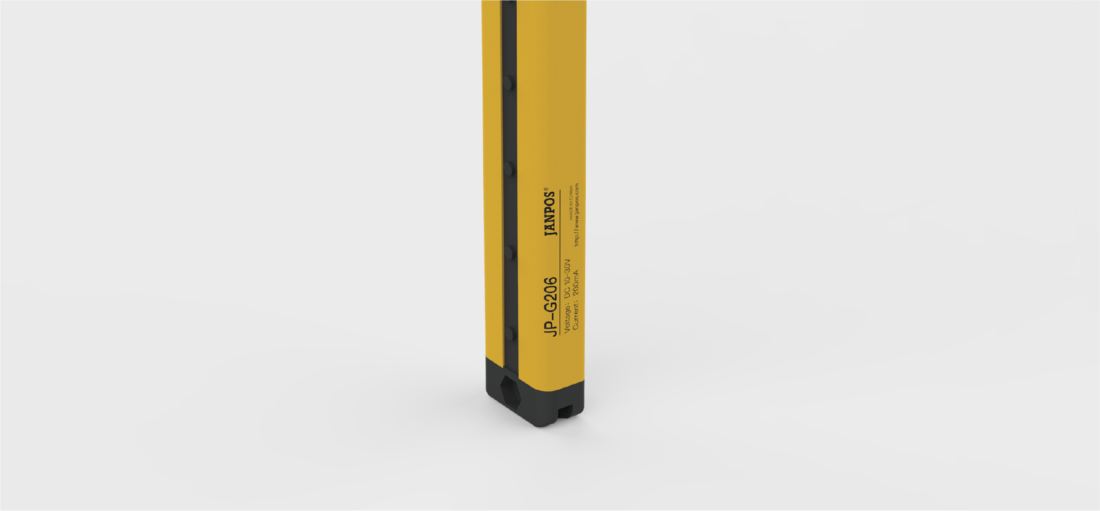

产品概述
一、坚固的外壳材质JP-G系列具有坚固机身，在受到冲击时保护内部电路。 | ||
| ||
二、无需设定的高功率稳定的高功率，不会降低生产性。 | ||
 | ||
三、功能一体化各种类型可进行串联连接，各种机型支持多功能。 | ||
 |
四、产品选型

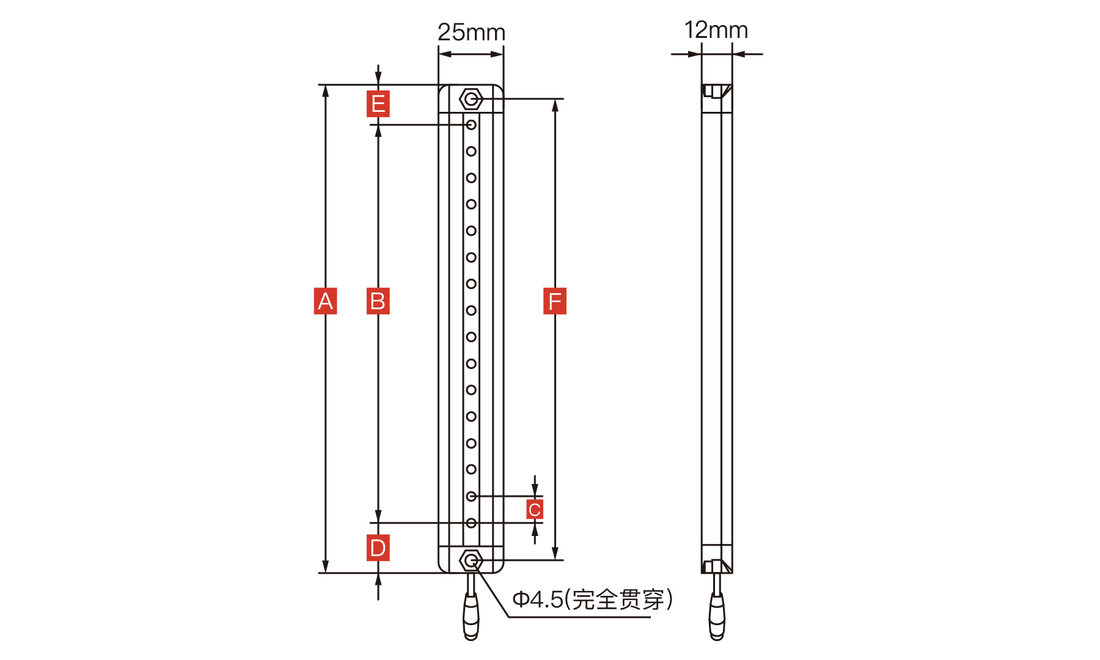

| 系列 | 型号 | 间距C | 光轴数 | 检测区域B | 上盲区E | 下盲区D | 总长A | 安装孔距F |
| JP-G200系列 | JP-G206 | 20mm | 6 | 100mm | 20mm | 27mm | 147mm | 137mm |
| JP-G208 | 8 | 140mm | 187mm | 177mm | ||||
| JP-G210 | 10 | 180mm | 227mm | 217mm | ||||
| JP-G212 | 12 | 220mm | 267mm | 257mm | ||||
| JP-G214 | 14 | 260mm | 307mm | 297mm | ||||
| JP-G216 | 16 | 300mm | 347mm | 337mm | ||||
| JP-G218 | 18 | 340mm | 387mm | 377mm | ||||
| JP-G220 | 20 | 380mm | 427mm | 417mm | ||||
| JP-G222 | 22 | 420mm | 467mm | 457mm | ||||
| JP-G224 | 24 | 460mm | 507mm | 497mm | ||||
| JP-G226 | 26 | 500mm | 547mm | 537mm | ||||
| JP-G228 | 28 | 540mm | 587mm | 577mm | ||||
| JP-G400系列 | JP-G404 | 40mm | 4 | 120mm | 33mm | 22mm | 175mm | 165mm |
| JP-G406 | 6 | 200mm | 255mm | 245mm | ||||
| JP-G408 | 8 | 280mm | 335mm | 325mm | ||||
| JP-G410 | 10 | 360mm | 415mm | 405mm | ||||
| JP-G412 | 12 | 440mm | 495mm | 485mm | ||||
| JP-G414 | 14 | 520mm | 575mm | 565mm | ||||
| JP-G416 | 16 | 600mm | 655mm | 645mm | ||||
| JP-G418 | 18 | 680mm | 735mm | 725mm | ||||
| JP-G420 | 20 | 760mm | 815mm | 805mm | ||||
| JP-G422 | 22 | 840mm | 895mm | 885mm | ||||
| JP-G424 | 24 | 920mm | 975mm | 965mm | ||||
| JP-G426 | 26 | 1000mm | 1055mm | 1045mm | ||||
| JP-G428 | 28 | 1080mm | 1135mm | 1125mm |
参考图: | ||
 |

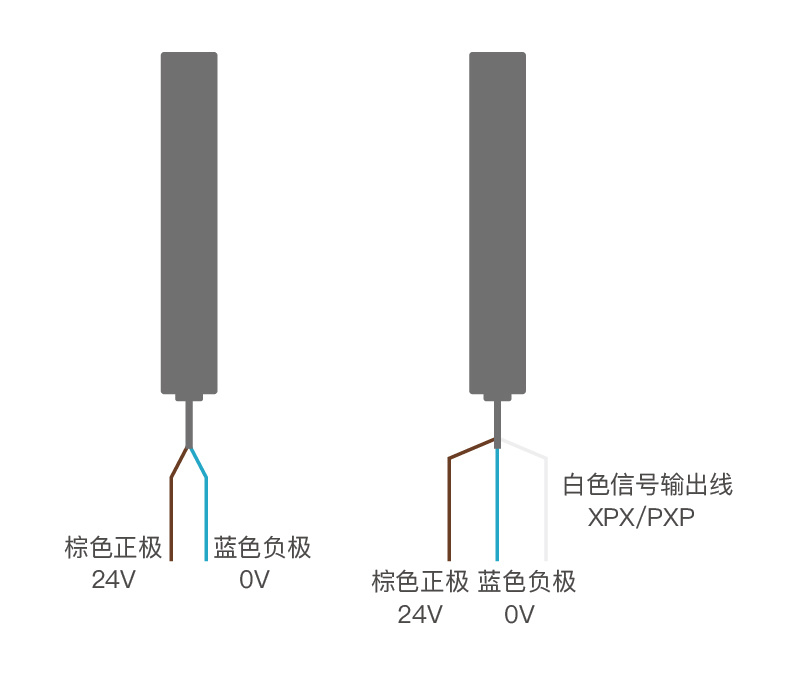

五、输出电路 | |

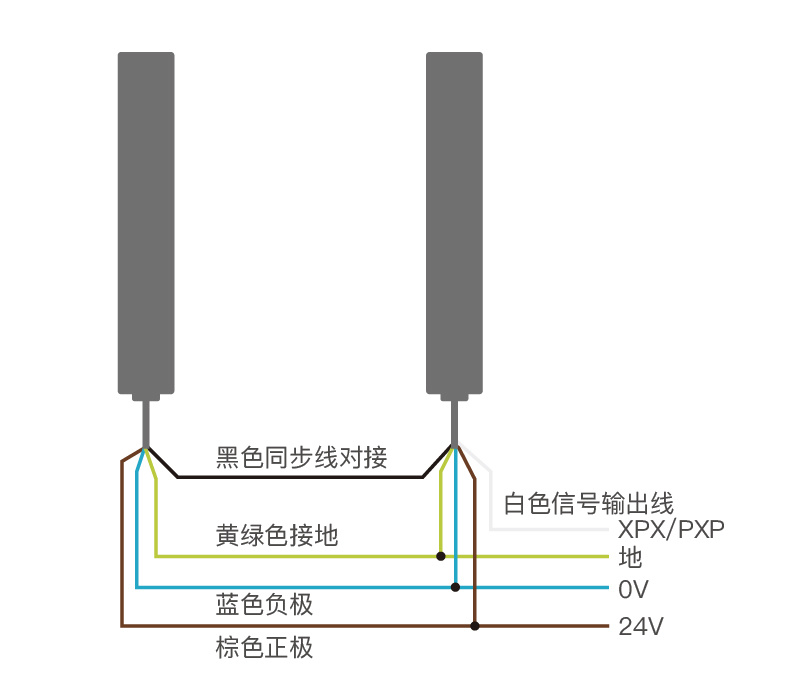

线同步配线示意图 配线数量较多，抗干扰能力强 9根线 | 光同步配线示意图 配线数量较少 5根线 |
 |  |
六、布线方式 线同步系统（推荐在小型设备上使用） 1、需装配同步线 2、抗干扰能力更加强 | ||||
 |  |  | ||

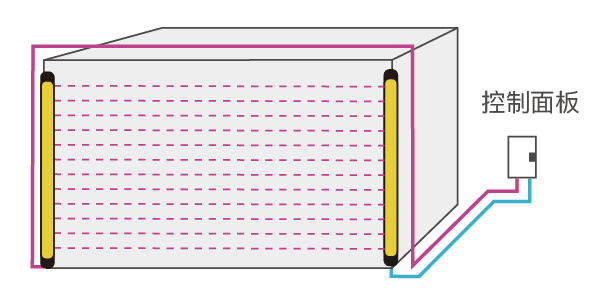

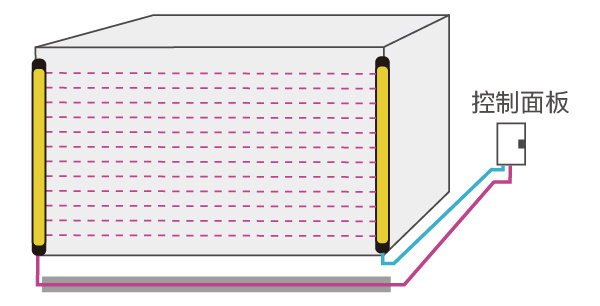

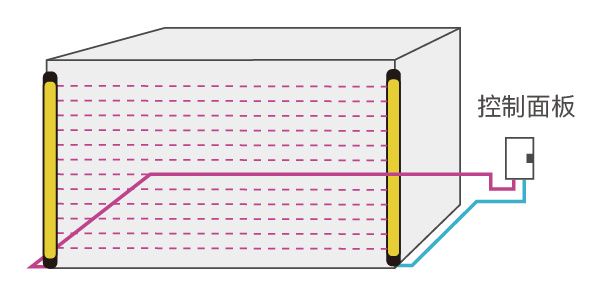

| （背面配线时） | （顶部配线时） | （地板下方配线时） | ||

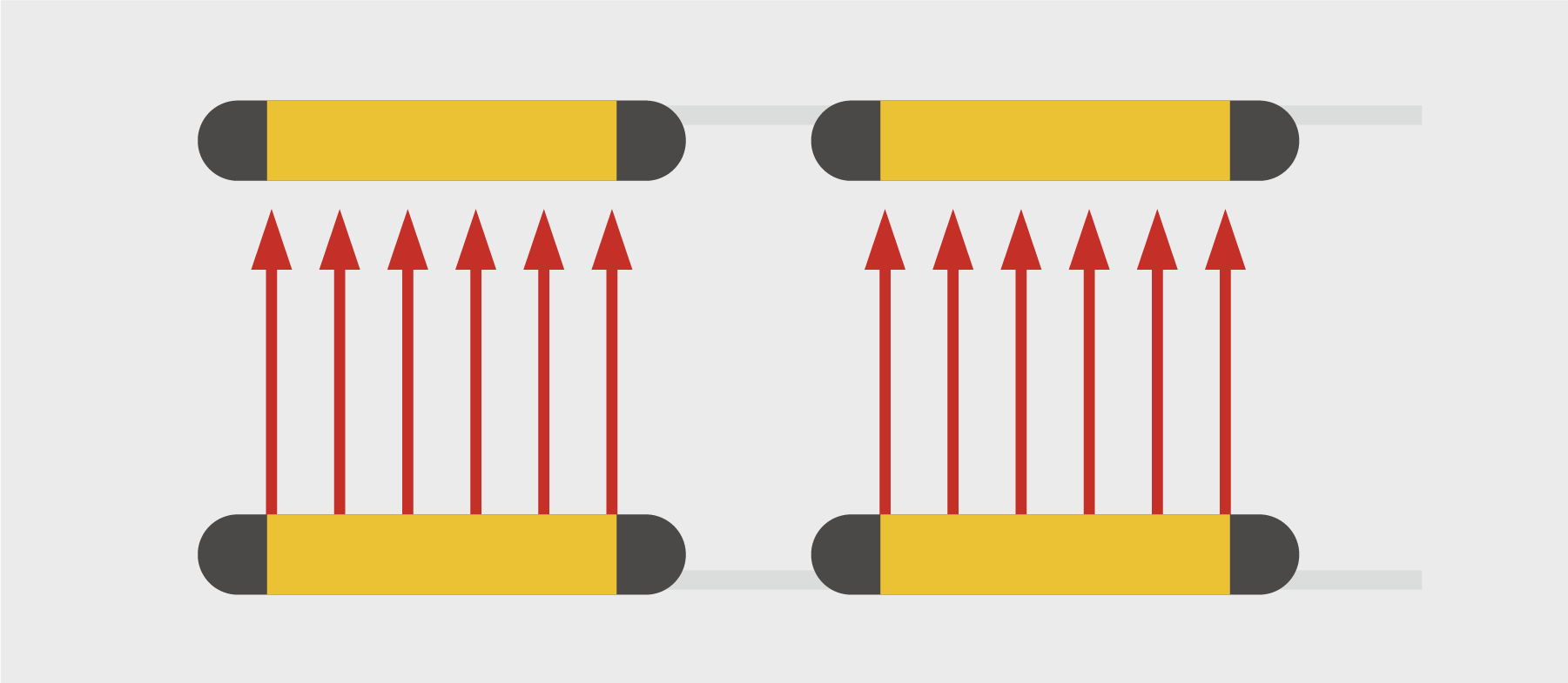

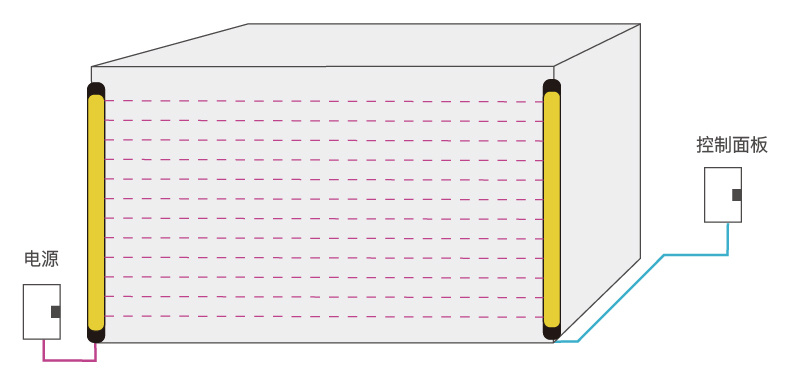

光同步系统（推荐在大型设备上使用） 1、不需装配同步线 2、电缆线的装配简单易行 3、发射器与接收器可使用不同的电源进线动作 电缆线的装配简单易行 1、可降低断线的风险 2、可避开动力源（噪声源）进行配线 3、缩短了运作检测时间 |  |
七、出厂标配
| 图片 | 品名 | 长度 | 数量 | 出厂设置 |

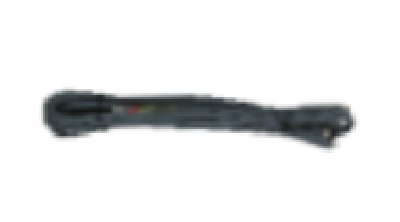

 | 发射器信号电缆线 | 2.5米 | 1条 | 是 |
| 接收器信号电缆线 | 3.5米 | 1条 | 是 |

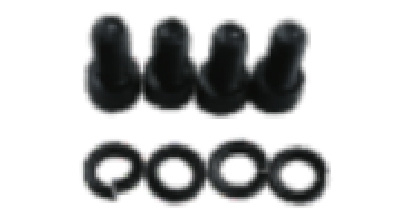

 | M4螺丝 | 4只 | 是 |
规格参数
| 型号 | JP-G200系列 | JP-G400系列 | ||
| 光轴间距 | 20mm | 40mm | ||
| 光轴类型 | 正面超薄型安全光栅 | |||
| 外壳尺寸 | 25mm*12mm | |||
| 产品颜色 | 黄色/阳极氧化（银色）（可选） | |||
| 防护等级 | IP65/IP67 （可选） | |||
| 工作电压 | 10-30VDC | |||
| 响应时间 | ≤10Ms | |||
| 信号输出 | NPN/PNP （可选） | |||
| 同步类型 | 光同步/线同步 （可选） | |||
| 保护高度 | 70-2994mm | |||
| 光轴数量 | 6-148束 | 4/75束 | ||
| 保护距离 | 0.01-2 米/0.01-3 米 | |||
| 光幕形式 | 对射型 | |||
| 抗干扰能力 | 10000Lux | |||
| 外形材质 | 铝合金 | |||
| 电路保护 | 反接保护/输出短路保护 | |||
| 工作环境温度 | -25℃~+70℃ | |||
| 消耗功率 | 3-8W | |||
| 环境温度 | 20C.RH≤85% | |||
| 工作环境最大负载电流 | 200mA | |||

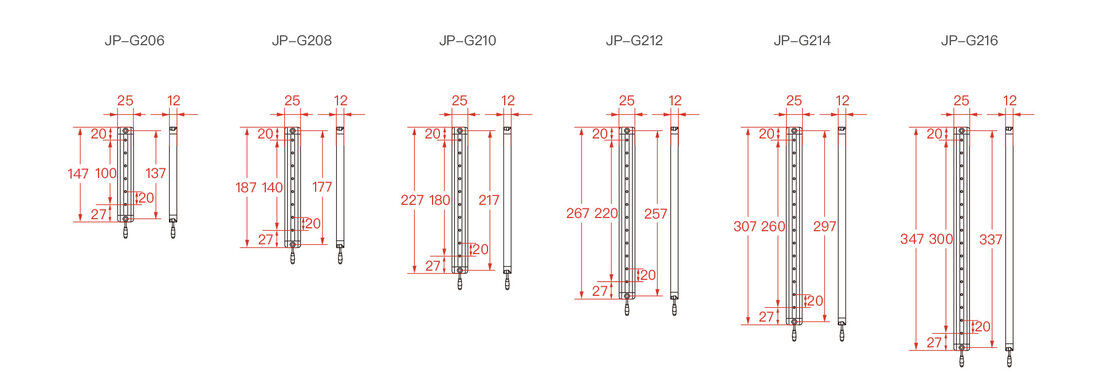

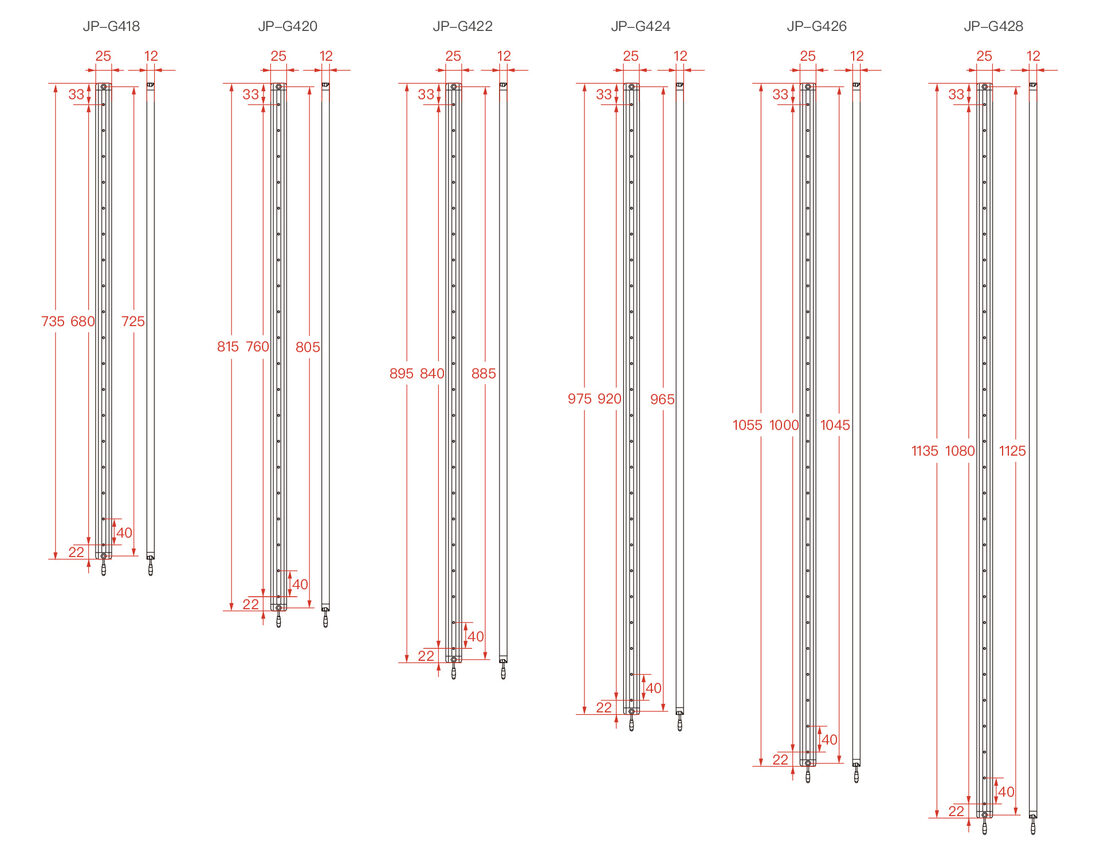

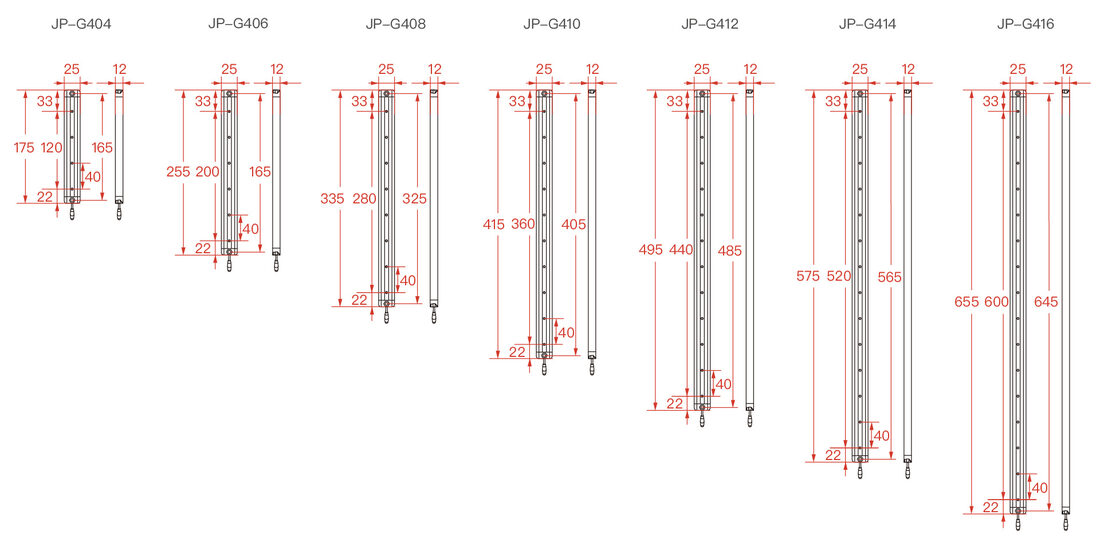

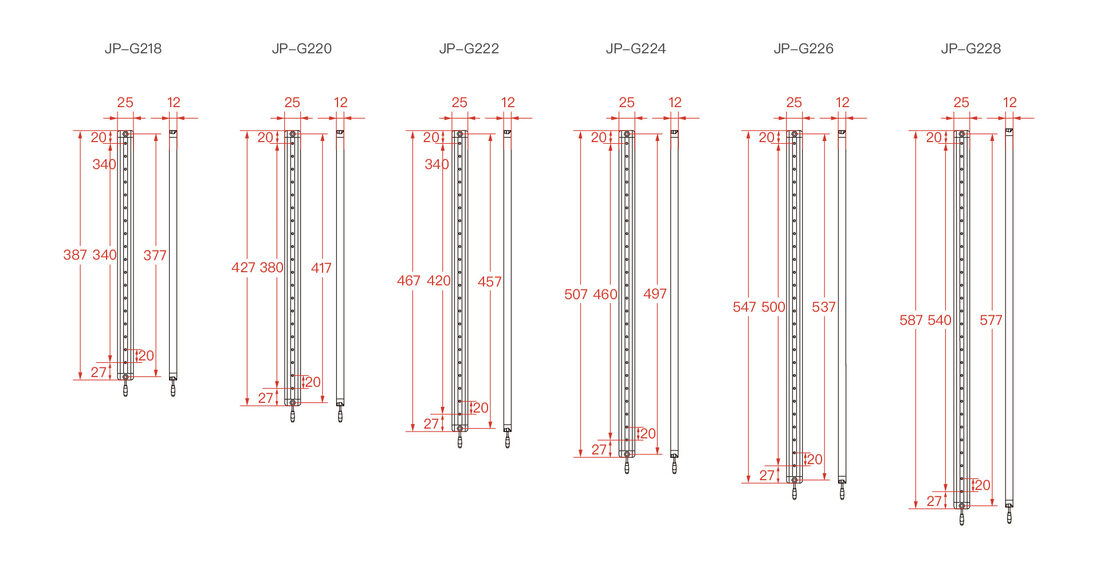

外形尺寸
型号：JP-G系列
