用途场景
规格参数

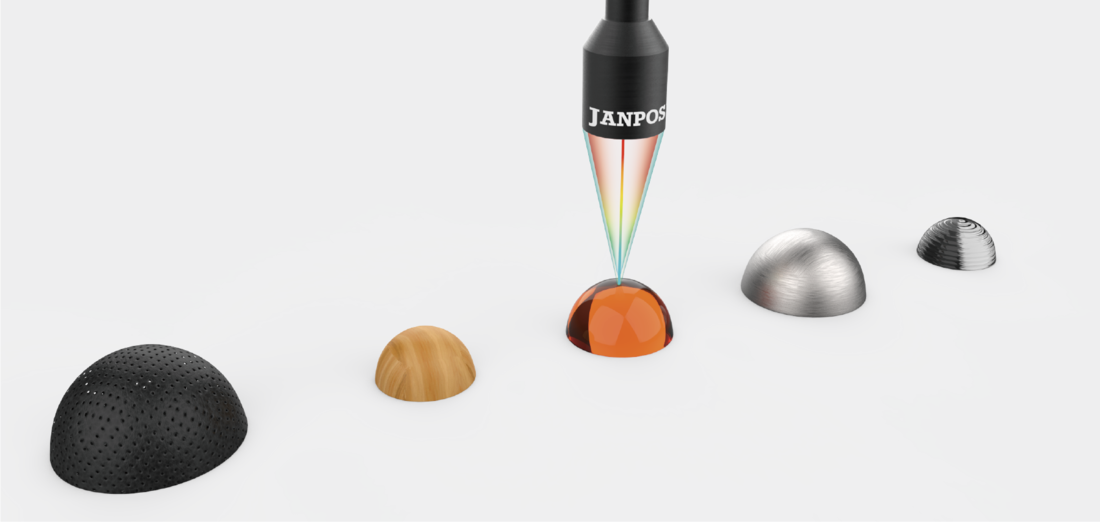

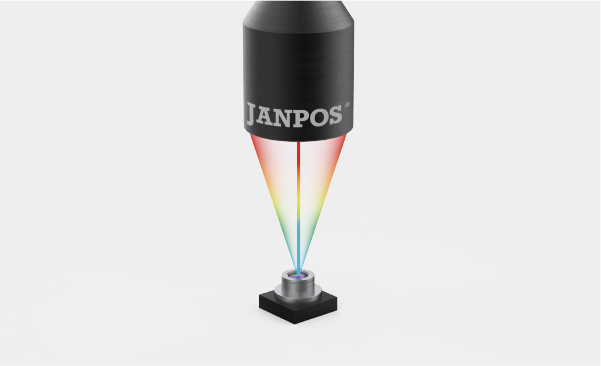

一、实现多种材质的高精度测量只需一个传感器探头实现不同材质的高精度测量，JG-C系列在不同 材质、曲面均可进行高速稳定的检测。 | ||
| ||

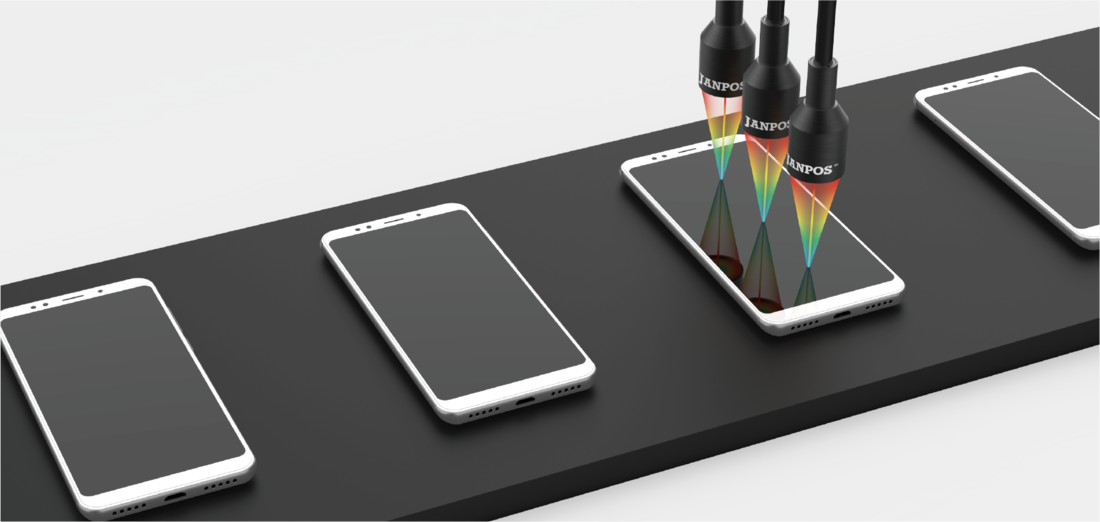

二、快速大量检测1、小型化，多台传感器并行测量。 2、轻量化，缩短振动停止的等待时间。 3、方向自由，无需传感器旋转工序。 | ||
 | ||
三、准确检测1、稳定测量倾斜和曲面。 2、不同材质混合也可稳定测量。 3、稳定测量粗糙面的平坦度。 |
| 应用场景 | ||
 |  |  |

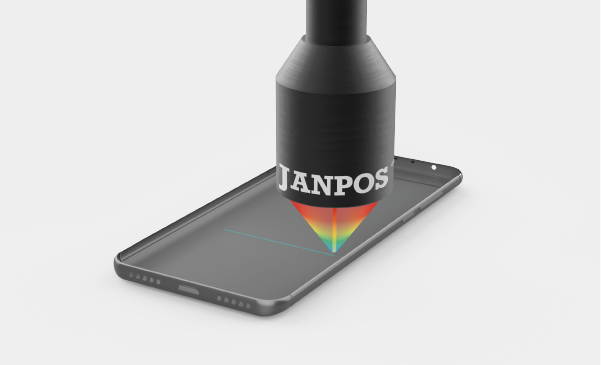

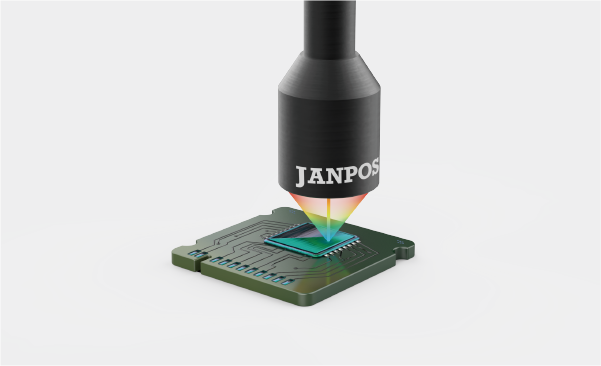

| 测量透明抗蚀剂的厚度 | 照相机模块的行程测量 | 手机曲率检测 |
 |  |  |

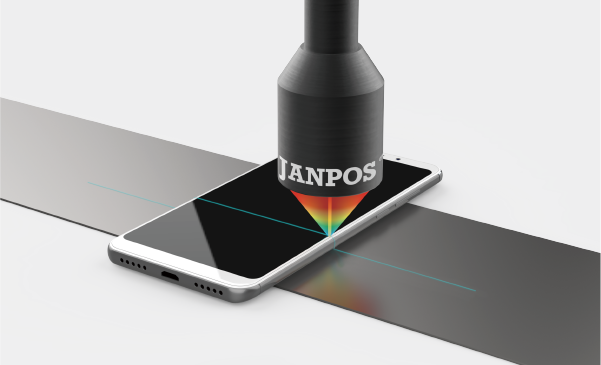

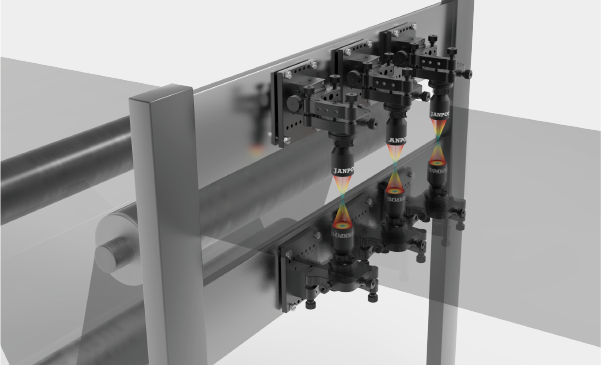

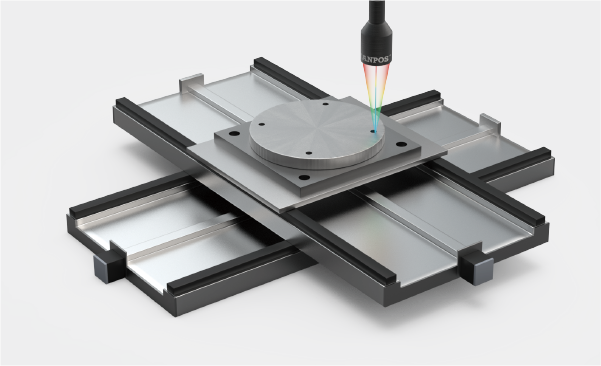

| 薄膜厚度测量 | 外壳平坦度测量 | 目标材料的磨损形状测量 |
| 感测头 | |||||
| 型号 | 探头 | JG-C015P | JG-C045P | JG-C150P | |
| 光学单元 | JG-CN015P | JG-CN045P | JG-CN150P | ||
| 基准距离 | 7mm | 46mm | 150mm | ||
| 测量范围 | ±1.3mm | ±6mm | ±35mm | ||
| 最大线性误差 | ±0.2μm | ±0.25μm | ±0.7μm | ||
| 最小测量厚度 | 0.05mm | 0.2mm | 1mm | ||
| 分辨率 | 0.15μm | 0.15μm | 0.25μm | ||
| 激光级别 | 光学单元 | Class 1 | |||
| 采样周期 | 100/200/500/1000μs（4段可调） | ||||
| 耐环境性 | 外壳防护等级 | 探头 | IP67 | ||
| 环境光照 | 物体面照度30000lux（白炽灯） | ||||
| 使用环境温度 | 0至+50℃ | ||||
| 使用环境湿度 | 85% RH以下（无凝结） | ||||
| 耐振动 | 探头 | 10至57Hz，多幅振幅1.5mm，X、Y、Z方向各2小时 | |||
| 光学单元 | 10至57Hz，多幅振幅0.3mm，X、Y、Z方向各2小时 | ||||
| 耐冲击性 | 15G 6 ms | ||||
| 温度特性 | 探头 | 0.005% of F.S./℃ | |||
| 光学单元 | 0.015% of F.S./℃ | ||||
| 材质 | 探头 | 铝合金 | |||
| 光学单元 | 铝合金 | ||||
| 重量 | 探头 | 约150g | 约175g | 约200g | |
| 光学单元 | 约1600g | ||||
| 控制器 | ||
| 型号 | JG-CK200 | |
| 测量头连接数量 | 2个 | |
| 指示灯 | POWER（绿色）、 ERROR（红色）、 CH1/2 指示灯（红、蓝色）、 NETWORK （红、蓝、橙色） | |
| 输入端子 | 自动归零(ZERO) 1、2 输入 | 无电压输入 |
| 重设(RESET) 1、2输入 | ||
| 定时(TIMING) 1、2输入 | ||
| 程序选择输入 x 4 | ||
| 输出端子 | 通用(SIGNAL）输出 | NPN 集电极开路输出 x 10 输出 可编排测量值、公差判断输出、状态输出 |
| 状态(STATUS) 1、2 输出 | NPN 集电极开路输出 | |
| 综合判断(GO)输出 | ||
| 选通 (STROBE)1、2 输出 | ||
| 错误(ERROR)输出 | ||
| 运行(RUN)输出 | ||
| 忙碌(BUSY)输出 | ||
| Ethernet 接口 | 1000BASE-T/100BASE-TX | |
| RS-232C/485 接口 | 测量值输出、波特率设定 115200 bps | |
| 通讯网口 | EtherCAT | |
| 额定值 | 电源电压 | 24 VDC ±10% 包含纹波 (P-P) |
| 最大消耗电流 | 2A | |
| 环境适应性 | 使用环境温度 | 0 至＋50℃ |
| 使用环境湿度 | 20 至 85％ RH (无霜结) | |
| 重量 | 约 1300 g | |
型号: JG-CN01

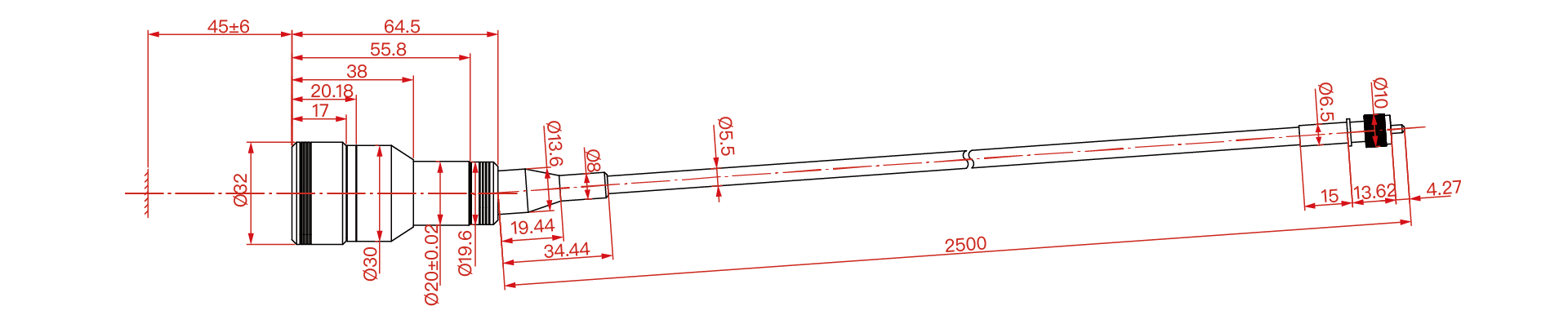

型号: JG-C015P
型号: JG-C045P
型号: JG-C150P

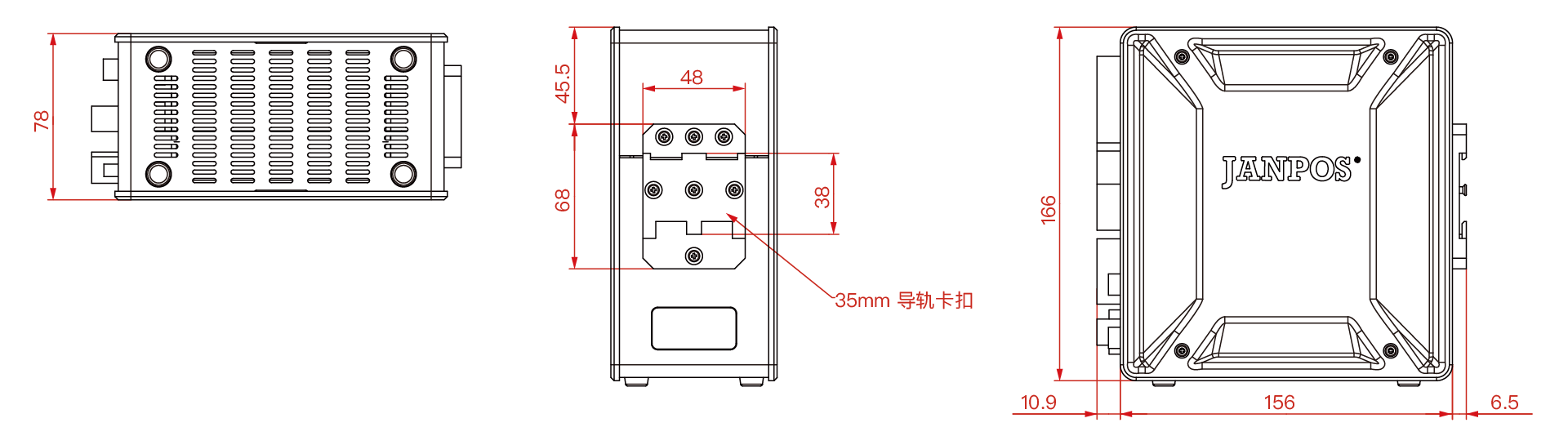

型号: JG-CK200
❓ 常见问答 1 查看更多 →
问：油漆光泽度的测定方法及测量仪器
生活中几乎所有物品都具有光泽度，文章详细讲述了油漆的光泽度分类和测量其光泽度所要用到的油漆光泽度仪。
现在装修市场上各种油漆产品琳琅满目，消费者对油漆的要求不仅仅局限在实用的层面上，还需要美观。而油漆的光泽度就对物品的美观程度有着极大的影响，光泽是视觉感官的一方面，它和颜色一样会给人以最直白的感觉。但人的肉眼毕竟识别有限，想知道精准的光泽度数据还是需要用光泽度仪进行光泽度测试！
一、油漆的光泽度分类
按油漆的光泽度分类，可分为哑光，半哑，亮光。哑光的光泽度在20GU以下，半哑的光泽度在20-40GU之间，亮光的光泽度在40GU以上。想要准确判断油漆的种类，可以使用光泽度仪进行光泽度测试。不同光泽度的油漆会被用于不同的装修场合，比如比较难保持的亮光的油漆，一般不用在户外，而是用在室内，这样会给人一种饱满鲜艳、丰满度高的色彩体验。而户外一般使用耐磨，且抗划伤性能高的哑光油漆。
二、测量油漆光泽度的仪器
在装修时，人们除了要关注到施工质量好坏，空间设计，家具摆放位置等方面的问题，更要重视色彩的选择。比如说墙面的色彩光泽度，地板的色彩光泽度，吊顶的色彩光泽度，甚至各种柜门的表面光泽度。色彩具有强烈的表现力和感染力，一些研究表明了不同的颜色亮度会对人产生心理影响，引发人们一些其他联想。
比如说看到嫩绿色就会联想到青草破土而出生机勃勃的景象。也有一些报道说装修时选择了错误的漆料颜色很可能导致夫妻感情不和，会影响房屋风水好坏等等。真真假假虚虚实实，但还是宁可信其有不可信其无。况且色彩亮度选择的好，的确可以改善家居环境，提高生活情趣，给人带来美的享受。
举个例子，家里铺的是实木地板，如果地板漆面光泽度好的话，地面光亮如新，乍一看整个房间都显得非常干净美观，令人心情舒畅。但如果漆面光泽度不好，就会显得很暗沉，像有一层灰附在地板上，影响人的情绪和舒适感。

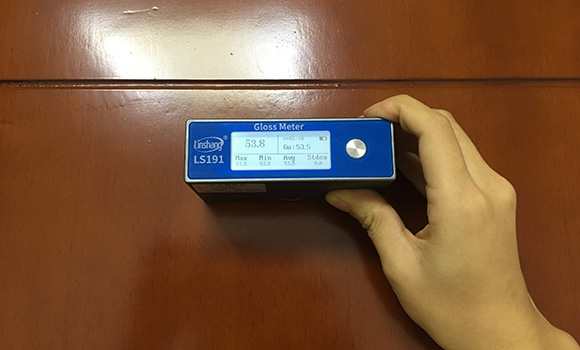

想要知道油漆的光泽度如何？可以用光泽度仪来测试。光泽度仪是一种可测量多种材料表面的光泽度的仪器，例如油漆、油墨、纸张、瓷砖等。仪器测量准确，操作简单，价格公道，绝对是测量光泽度的神器。
