高精度接触式位移传感器（JC2系列）

Name: 高精度接触式位移传感器（JC2系列）
Brand: JANPOS
SKU: JC2
Availability: InStock

型号：JC2

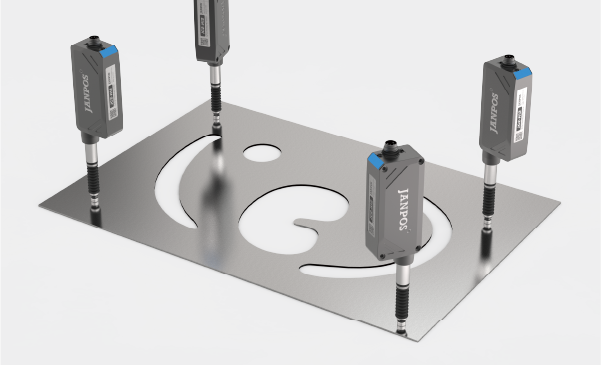

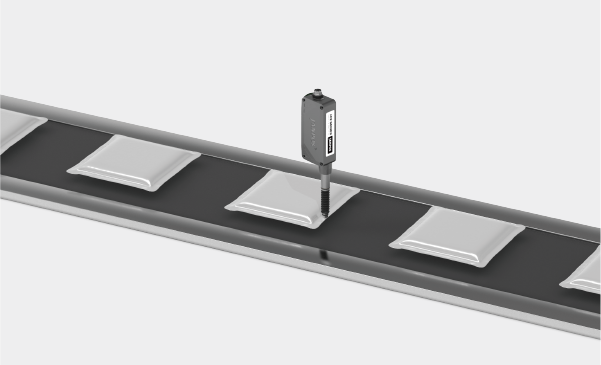

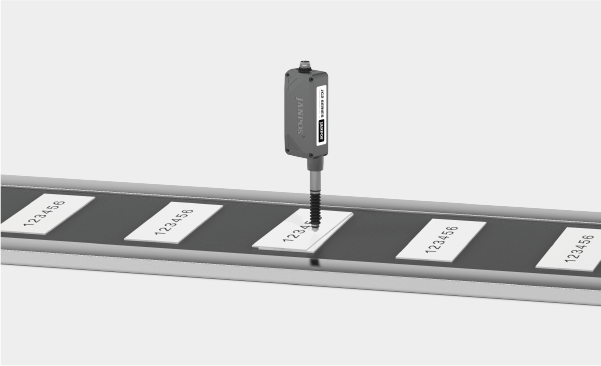

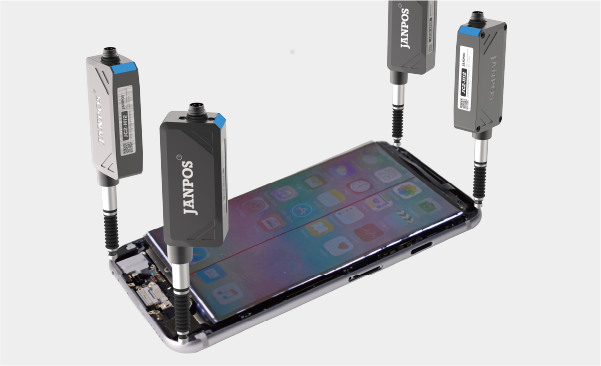

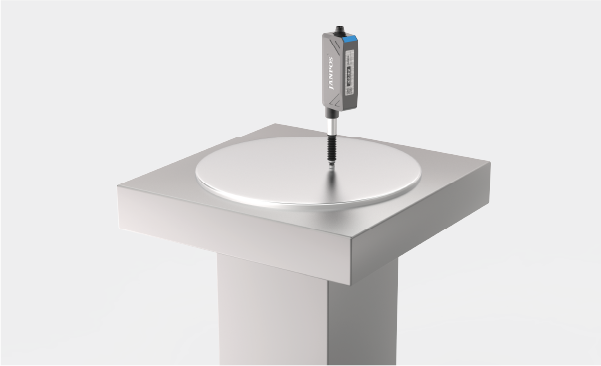

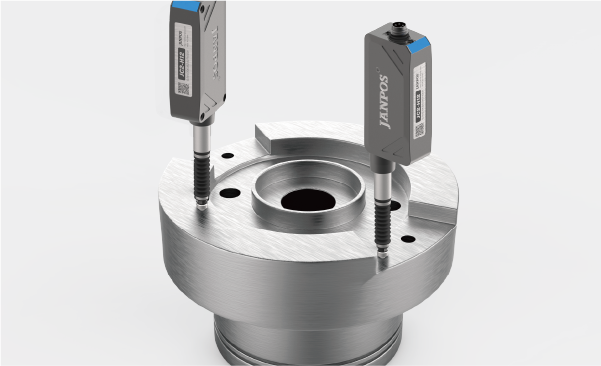

分类尺寸与精密测量 > JANPOS > 测量传感器 > 高精度接触式位移传感器（JC2系列）摘要也不产生追踪误差检测台阶检测晶圆厚度检测工件平面度检测智能手机平面度检测整个测量 mW显示测量秒主要功能五种检测

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

产品概述

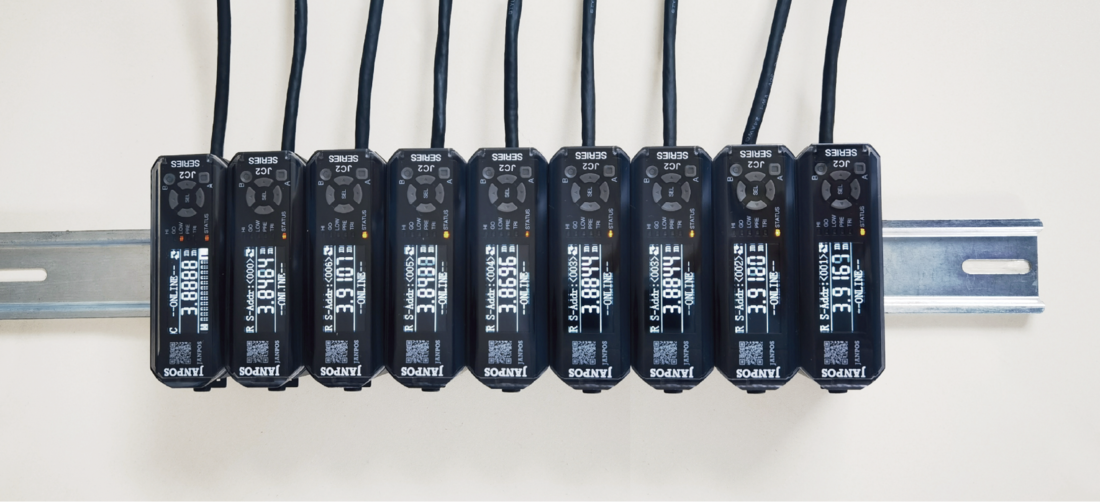

一、一拖八一台主机最多可带动八台从机工作。

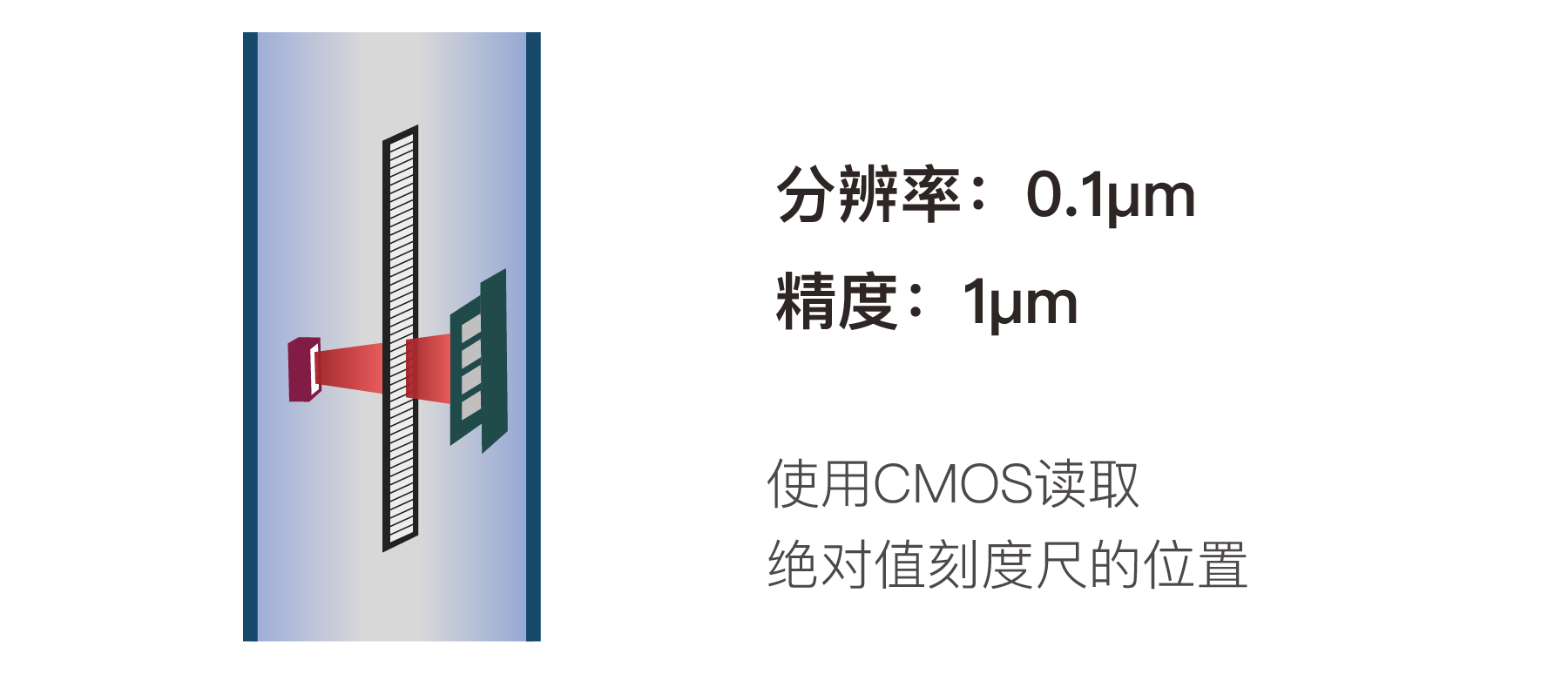

二、内置光栅尺使用超清晰CMOS传感器进行高速拍摄，从刻有因位置而异的缝口图形的“绝对刻度尺”，读取移动量。拥有同级超高精度，即使高速移动也不产生追踪误差的检测原理。

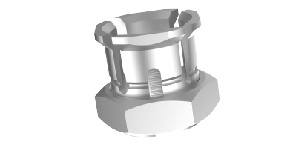

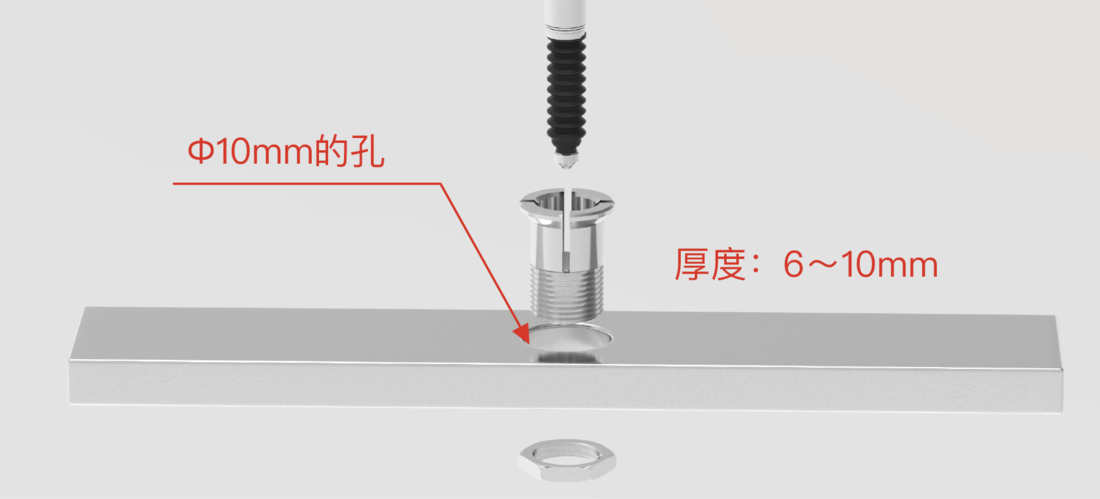

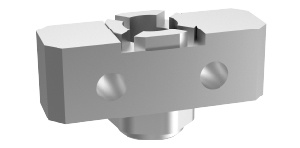

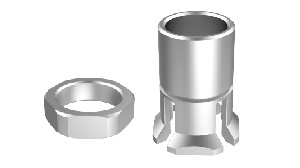

三、专用支架厂家提供专为JC2系列设计的锁紧夹套，因此您不需要准备固定架。只需钻一个直径10mm的孔，便可以轻松安装传感器。

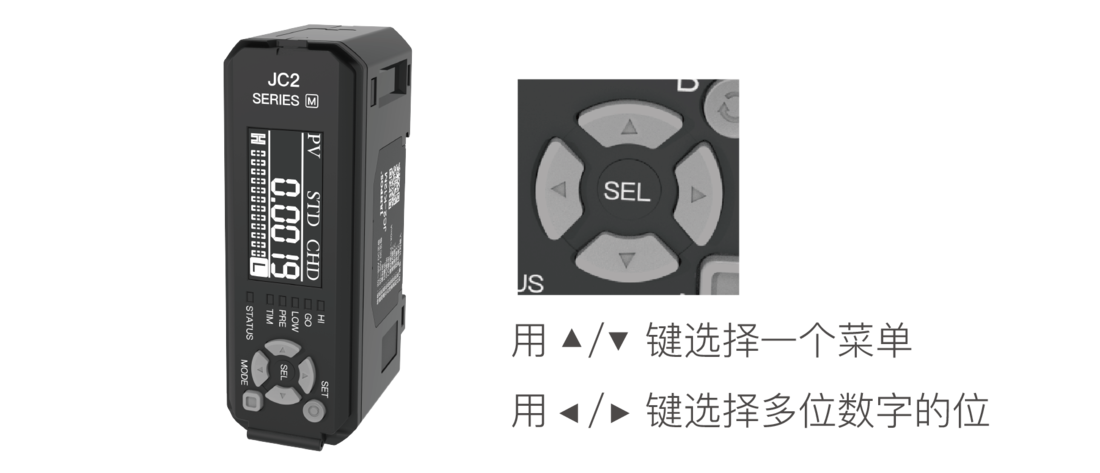

四、轻松使用放大器设计成操作简单而容易，配有“ ▲ / ▼ ”按钮用于选择菜单， “ ◀︎ / ► ”按钮用于指定值。

五、自动计算不同于一般的计算方法（它们由PLC使用记录的数据来完成），厚度与平面度的计算由感测头自动完成。只需选择正确的应用模式，非常简单。

产品清单

控制器

输出方式	控制器类型	输出方式	型号
5路输出		NPN	主模块	JC2-K10M	[5路输出功能] 判断 HH/High/Go/Low/LL等5种状态 [ 通道功能 ] 上下限设定值、预设值等多种模式 [与扩展装置间的计算功能] 可进行最大值、最小值、平面度的计算
			扩展模块	JC2-K10S
485通讯		NPN	主模块	JC2-K11M	[通讯功能] 支持485通讯 [3路输出功能] 判断 High/Go/Low等3种状态 [ 通道功能 ] 上下限设定值、预设值等多种模式 [与扩展装置间的计算功能] 可进行最大值、最小值、平面度的计算
			扩展模块	JC2-K11S
模拟电流输出		NPN	主模块	JC2-K12M	[模拟输出功能] 支持4-20mA模拟电流输出 [3路输出功能] 判断 High/Go/Low等3种状态 [ 通道功能 ] 上下限设定值、预设值等多种模式 [与扩展装置间的计算功能] 可进行最大值、最小值、平面度的计算
			扩展模块	JC2-K12S
模拟电压输出		NPN	主模块	JC2-K13M	[模拟输出功能] 支持0～10V模拟电压输出 [3路输出功能] 判断 High/Go/Low等3种状态 [ 通道功能 ] 上下限设定值、预设值等多种模式 [与扩展装置间的计算功能] 可进行最大值、最小值、平面度的计算
			扩展模块	JC2-K13S

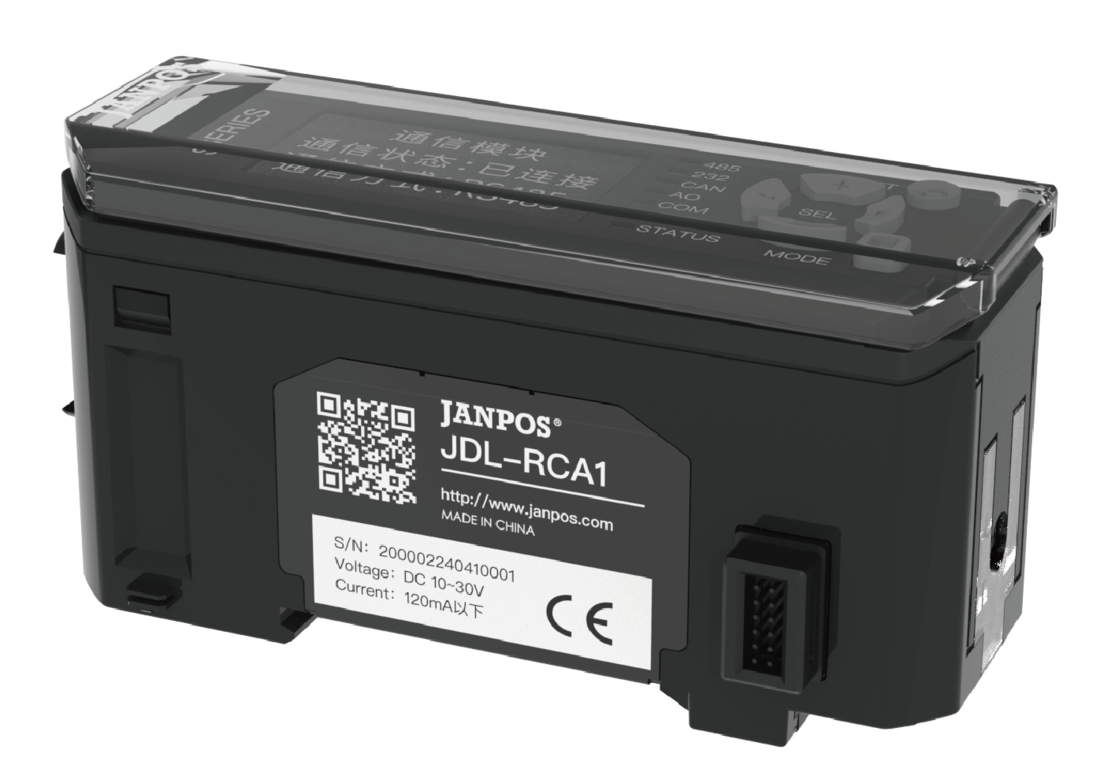

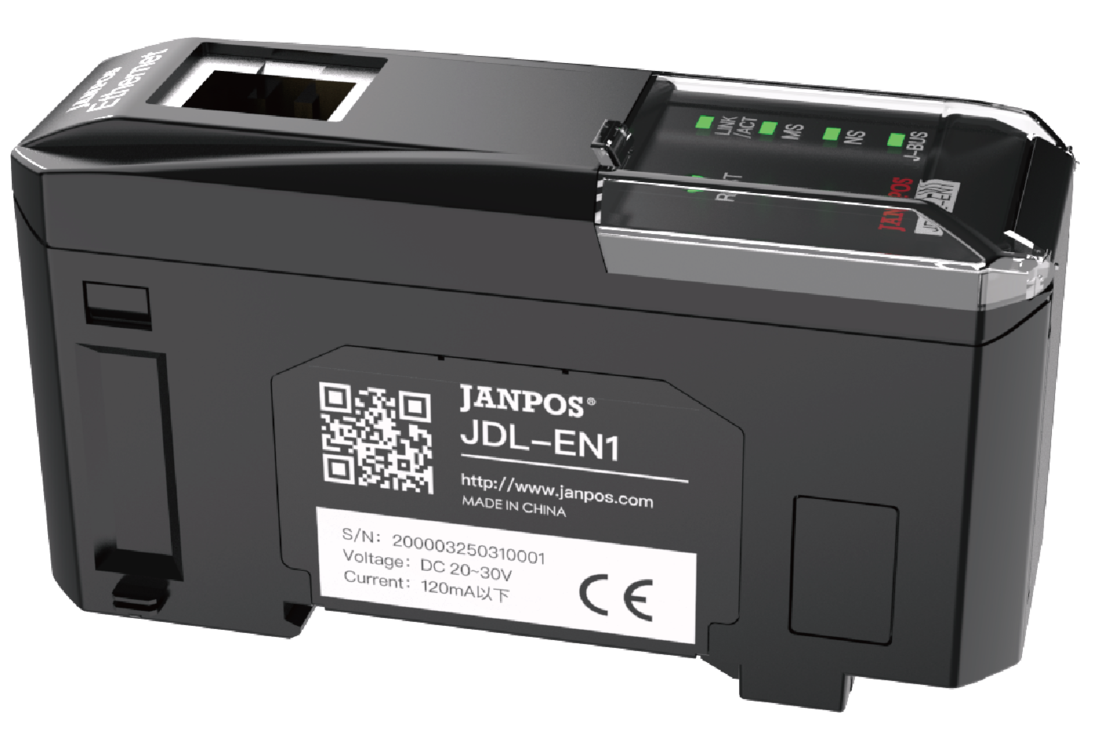

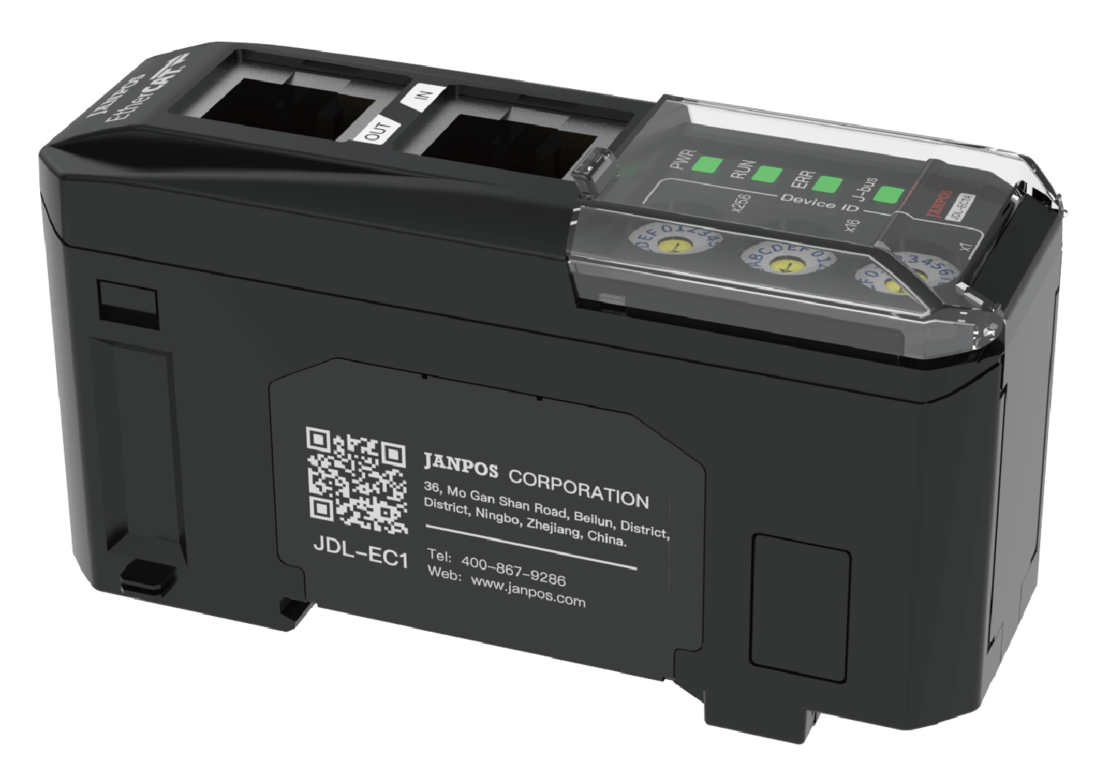

通讯模块

配件

规格参数

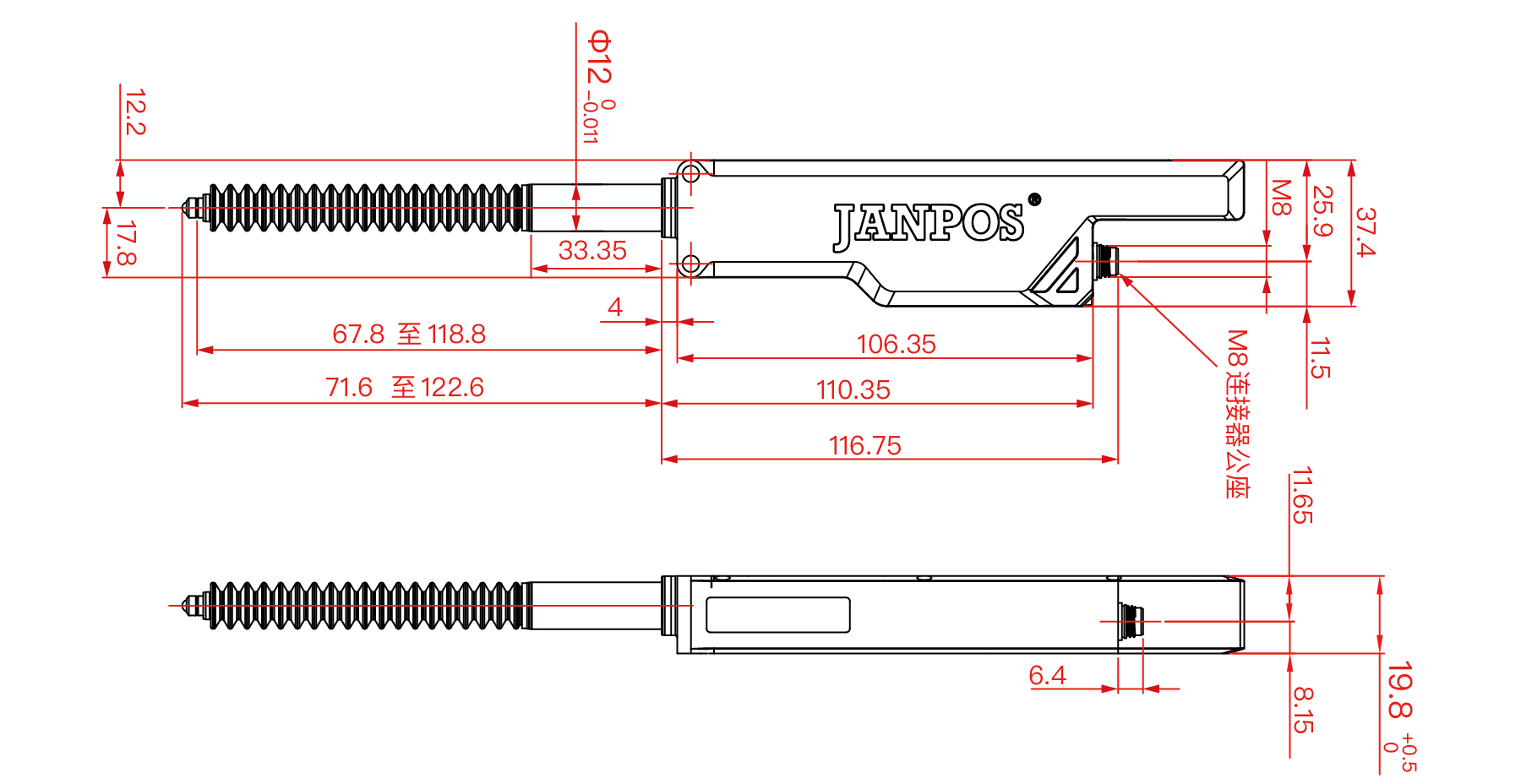

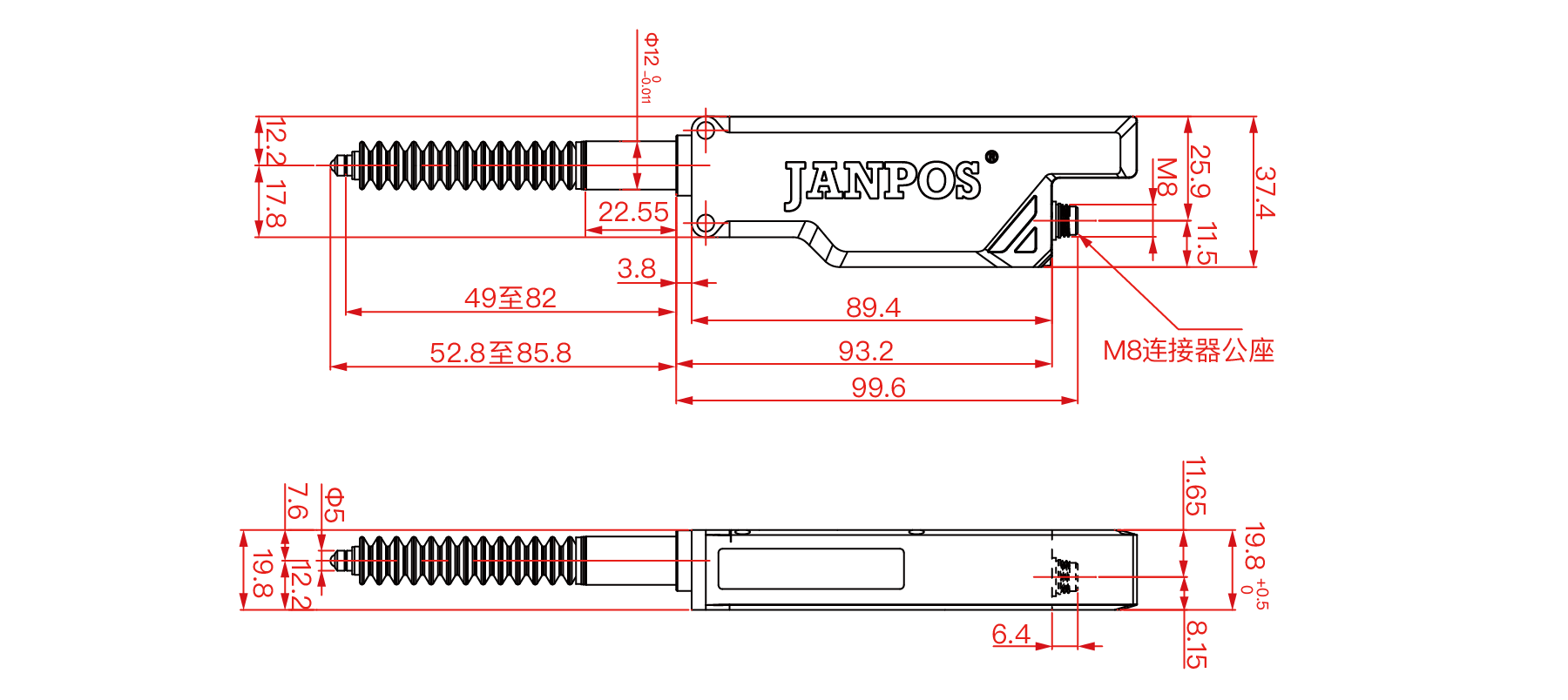

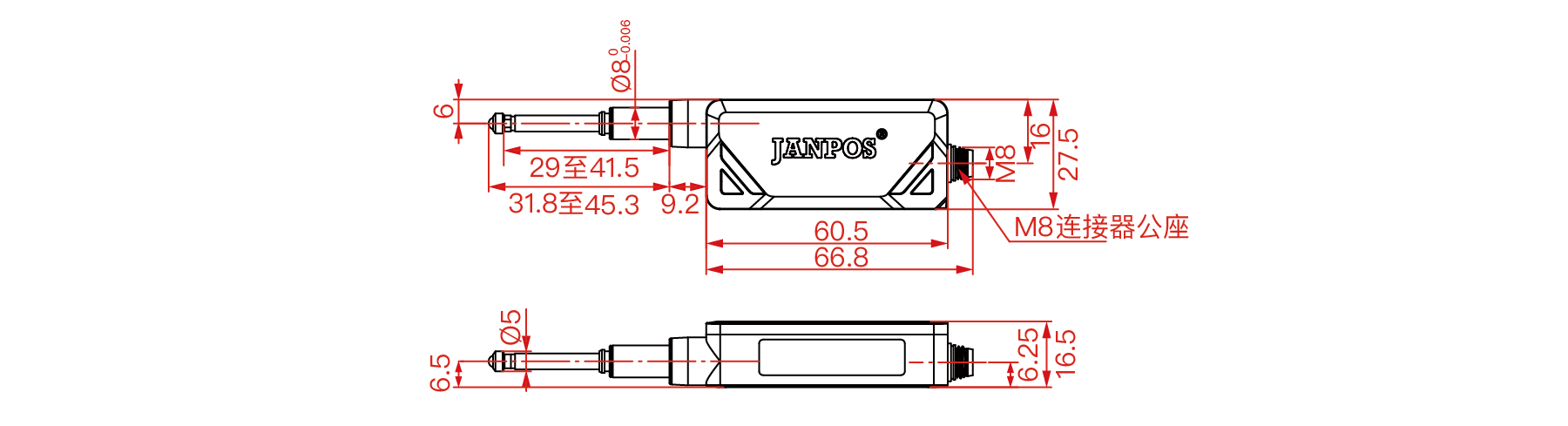

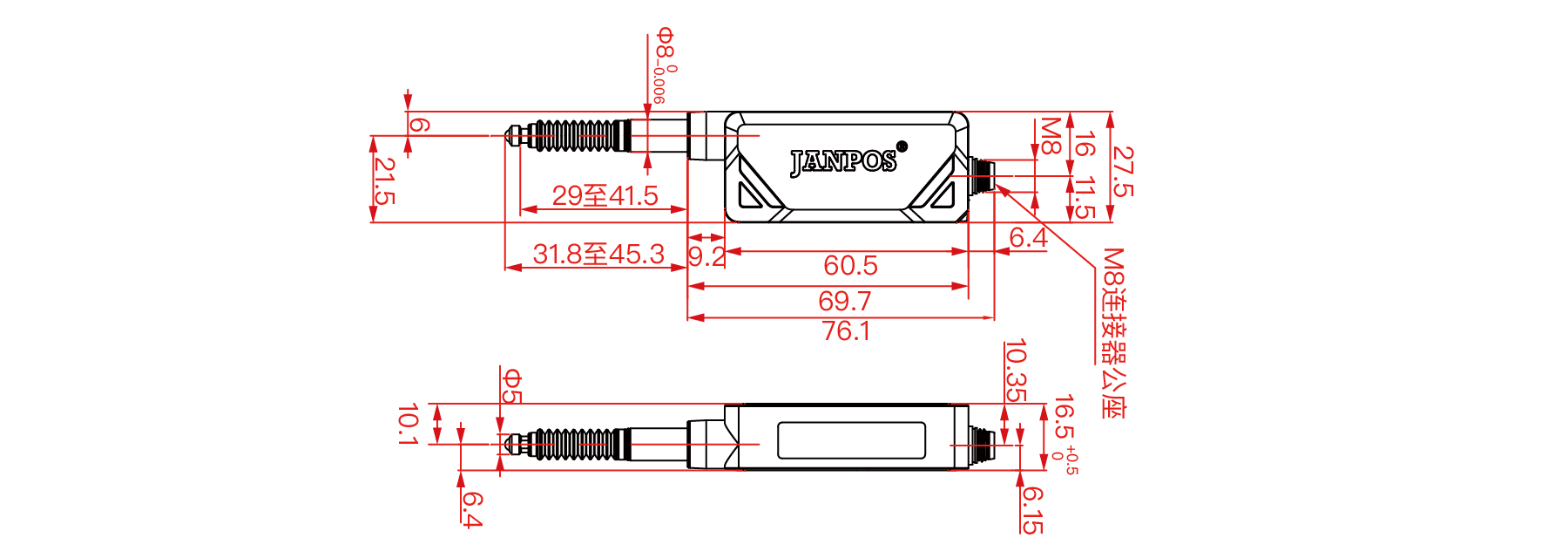

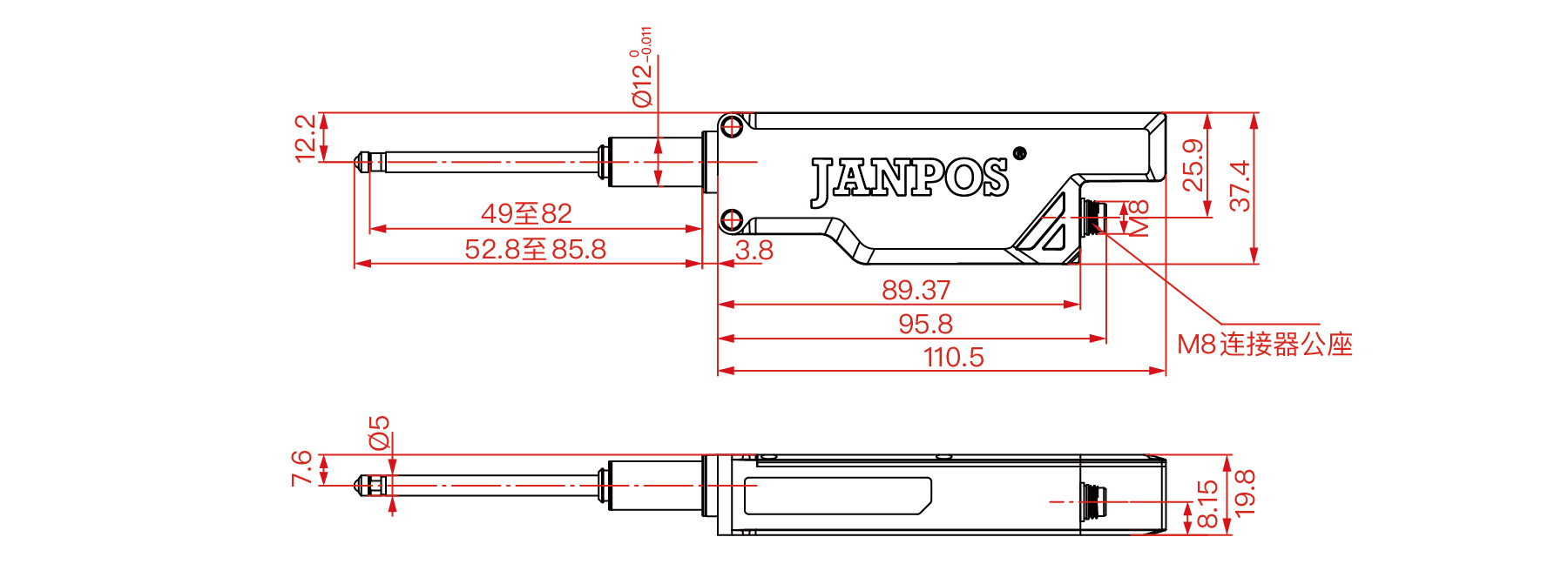

感测头—普通型
型号	JC2-12	JC2-12L	JC2-H12	JC2-H12L	JC2-32	JC2-32L	JC2-H32	JC2-H32L	JC2-50	JC2-H50
检测系统	石英玻璃刻度尺、CMOS图像传感器投影系统、绝对型（没有跟踪误差）
测量范围	12mm				32mm				50mm
分辨率	0.5μm		0.1μm		0.5μm		0.1μm		0.5μm	0.1μm
精度*1	1μm				3μm				3.5μm
测量力*2	向下安装时	1.0N	0.5N	1.0N	0.5N	2.1N	1.2N	2.1N	1.2N	3.2N
	横向安装时	0.9N	0.4N	0.9N	0.4N	1.8N	0.9N	1.8N	0.9N	2.8N
	向上安装时	0.8N	0.3N	0.8N	0.3N	1.5N	0.6N	1.5N	0.6N	2.4N
采样周期	1ms
机械响应	10Hz	4Hz	10Hz	4Hz	6Hz	5Hz	6Hz	5Hz	7Hz
操作指示灯	2色LED（红色、蓝色）
环境抗耐性	外壳防护等级	IP67	—	IP67	—	IP67	—	IP67	—	IP67
	环境温度	-10至+55°C（无冻结）
	相对湿度	35至+85%RH（无凝结）
	抗震性	10至55 Hz、双振幅1.5mm、X，Y，Z方向各2个小时
	耐冲击性	1，000m/s²（IEC60068-2-27）
材质	主体	主体铸件：锌压铸，指示灯：硅胶/TPU，气缸部分：铝合金，空气接头树脂部分：聚甲醛，空气接头金属部分：铜镍电镀
	防尘套	NBR	—	NBR	—	NBR	—	NBR	—	NBR

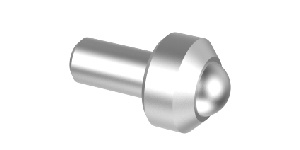

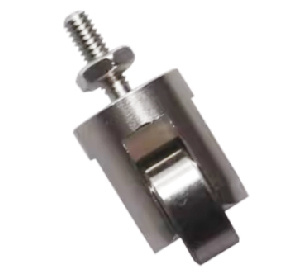

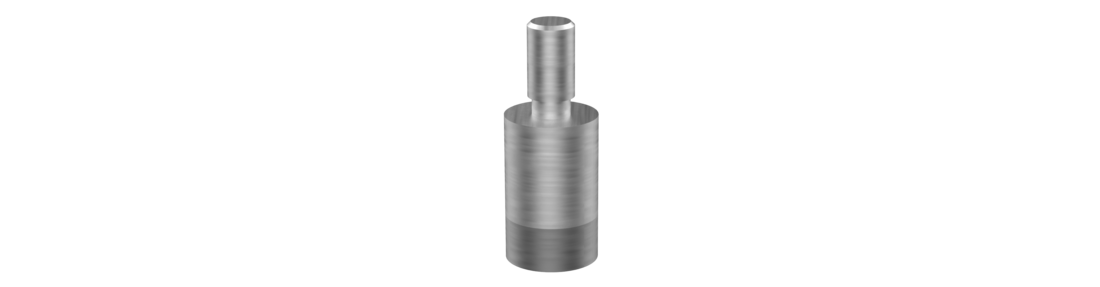

	接触件*4	304型不锈钢，超固钨合金

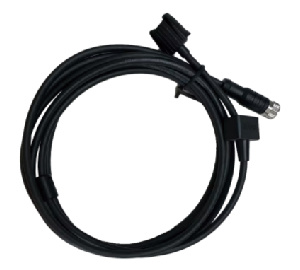

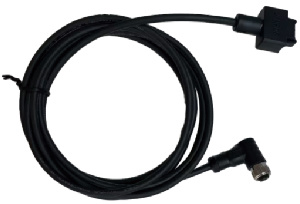

传感器头电缆	另售(连接M8连接器)
重量	约60g				约270g				约320g

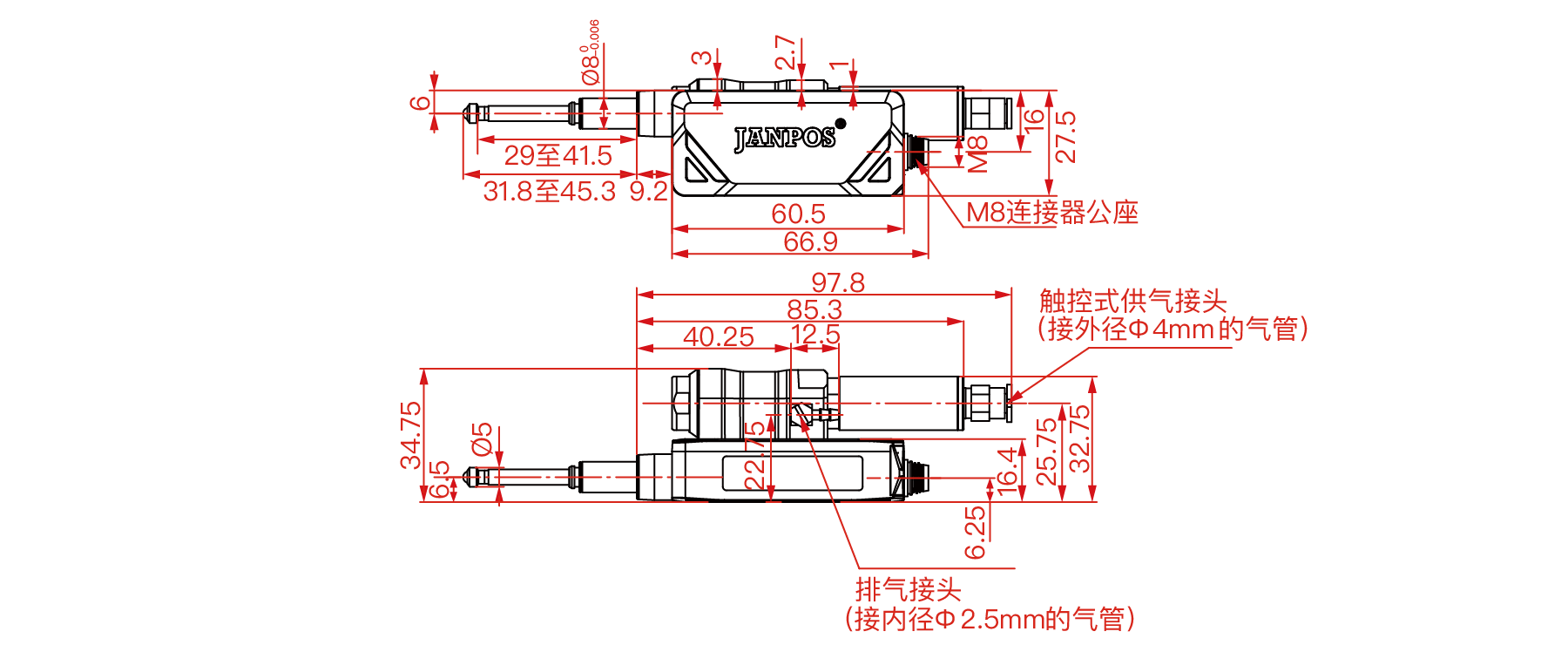

感测头—气缸型
型号	JC2-A12	JC2-A12L	JC2-AH12	JC2-AH12L	JC2-A32	JC2-AH32	JC2-A50	JC2-AH50
检测系统	石英玻璃刻度尺、CMOS图像传感器投影系统、绝对型（没有跟踪误差）
测量范围	12mm				32mm		50mm
分辨率	0.5μm		0.1μm		0.5μm	0.1μm	0.5μm	0.1μm
精度*1	1μm				3μm		3.5μm
测量力*2	向下安装时	1.2N	0.5N	1.2N	0.5N	2.1N		3.2N
	横向安装时	1.1N	0.4N	1.1N	0.4N	1.8N		2.8N
	向上安装时	1.0N	0.3N	1.0N	0.3N	1.5N		2.4N
采样周期	1ms
使用压力范围	0.25MPa至0.50MPa
耐压能力	1MPa
使用流体	干燥气
操作指示灯	2色LED（红色、蓝色）
环境抗耐性	外壳防护等级	IP67（IEC）*3	—	IP67（IEC）*3	—	IP67（IEC）*3
	环境温度	0至+55°C（无冻结）
	相对湿度	35至+85%RH（无凝结）
	抗震性	10至55 Hz、双振幅1.5mm、X，Y，Z方向各2个小时
	耐冲击性	1，000m/s²（IEC60068-2-27）
材质	主体	主体铸件：锌压铸，指示灯：硅胶/TPU，气缸部分：铝合金，空气接头树脂部分：聚甲醛，空气接头金属部分：铜镍电镀
	防尘套	NBR	—	NBR	—	NBR
	接触件*4	304型不锈钢，超固钨合金
传感器头电缆	另售(连接M8连接器)
重量	约145g				约340g		约405g

*1：环境温度为20℃时的值，整个测量范围。

*2：在测量范围中心附近的代表值。请注意，测量力视防尘套的安装情况而定。

*3：请确保空气管连接到了排气接头，且没有异物进入接头内部。

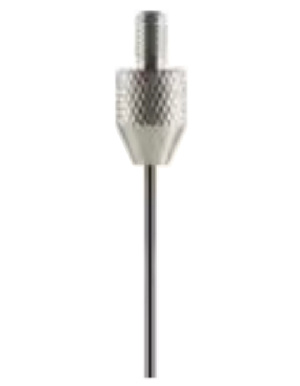

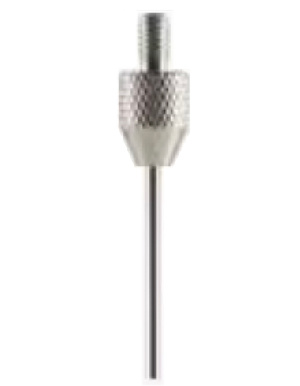

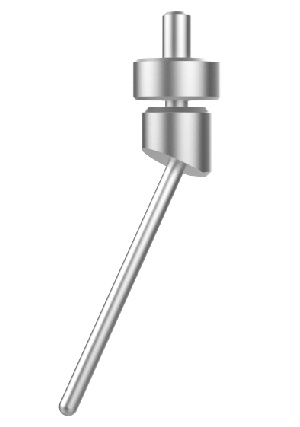

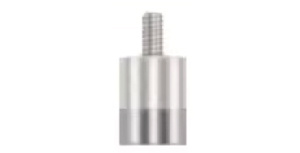

*4：另售选购件中也提供接触件。

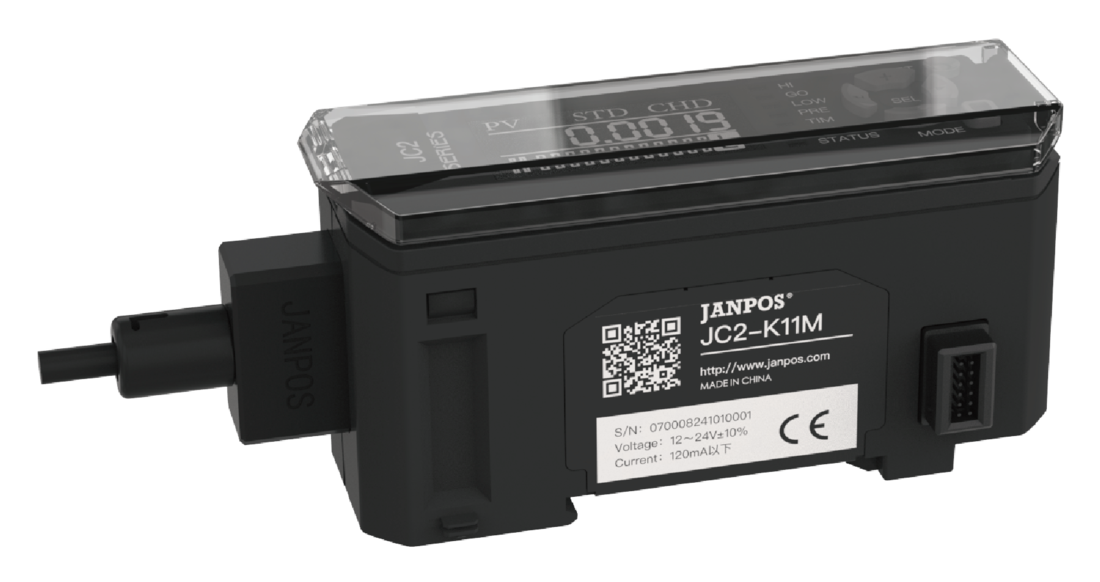

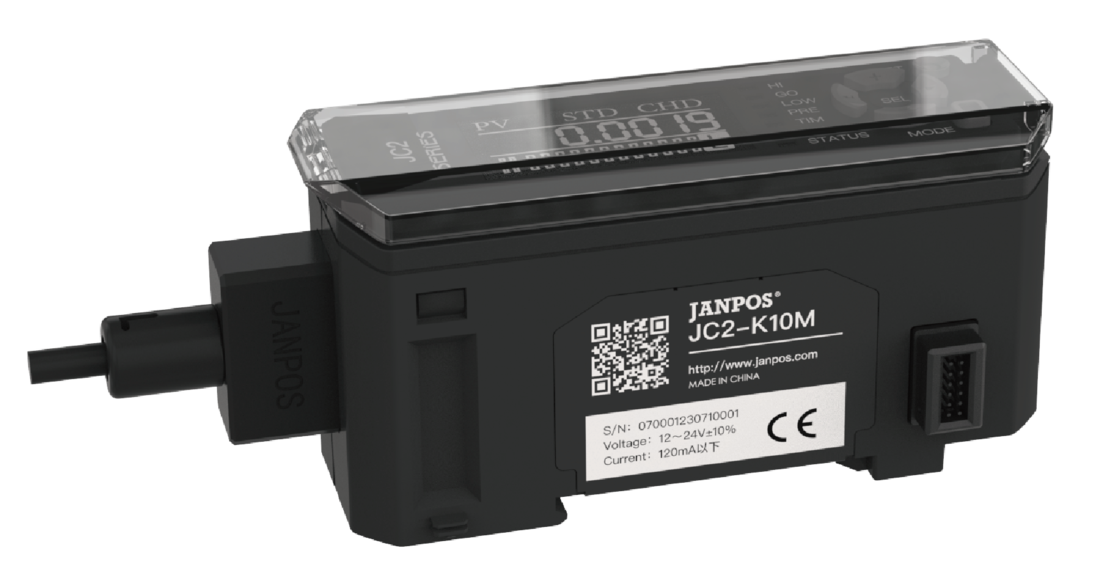

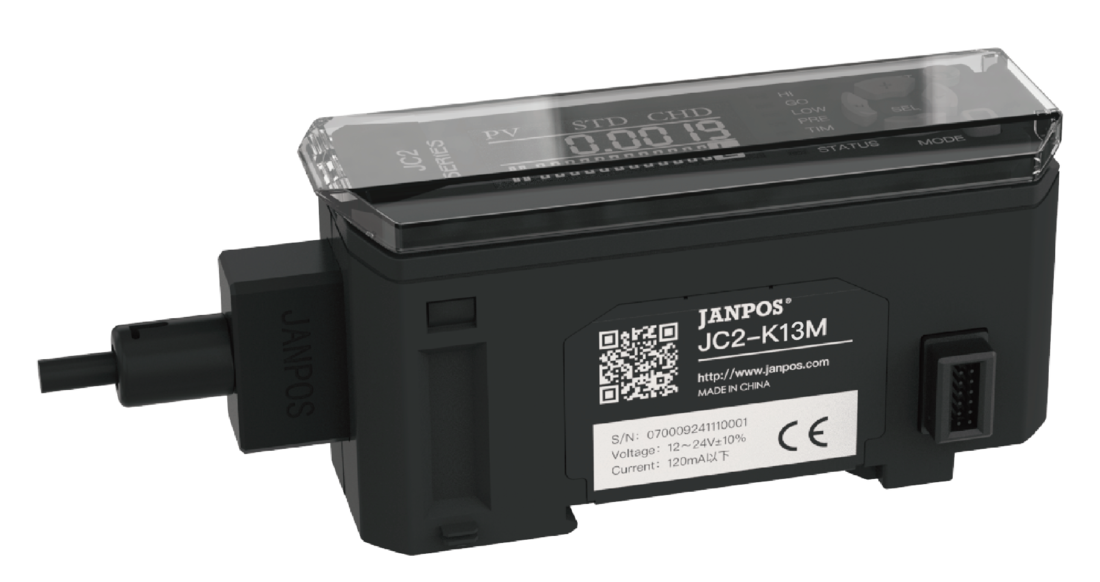

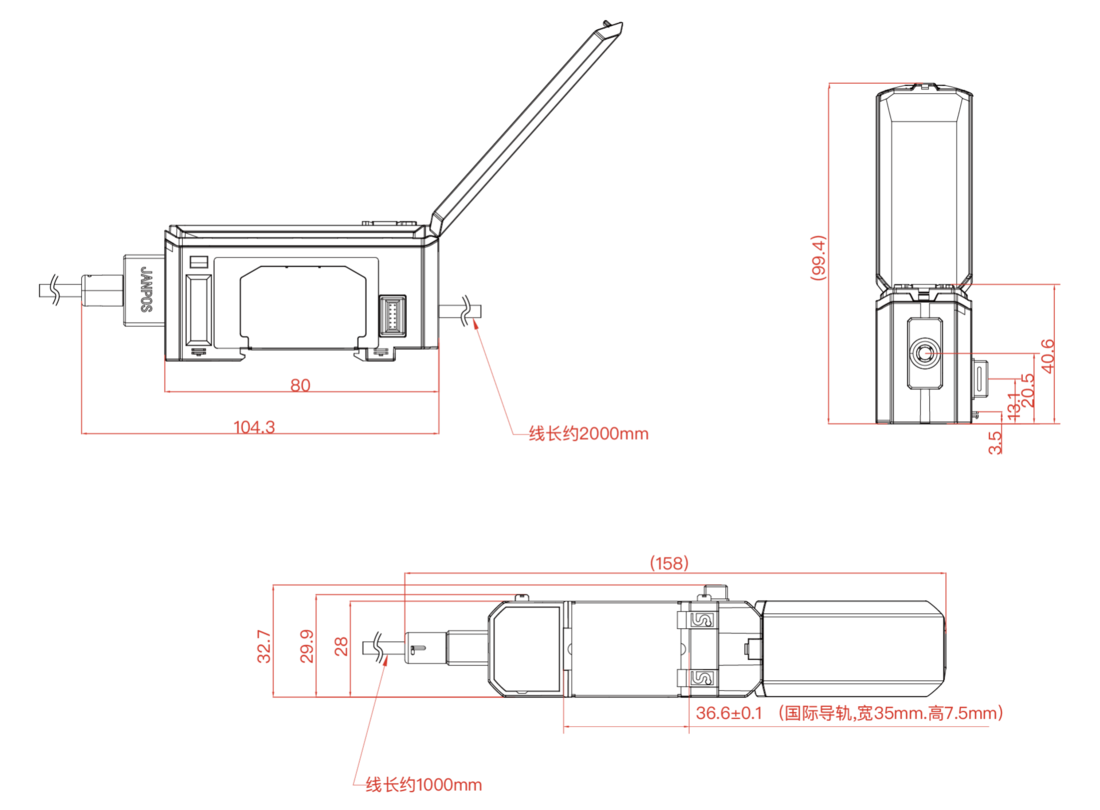

控制器
型号	主模块	JC2-K10M	JC2-K11M	JC2-K12M	JC2-K13M
	扩展模块	JC2-K10S	JC2-K11S	JC2-K12S	JC2-K13S
安装方法	DIN导轨安装设置
额定值	电源电压	DC 12~30V		DC 20~30V
	消耗电流	120mA以下（24V时）
电源功率	正常模式	≤1200mW
	节能模式	≤1000mW
显示	测量值·设定	点阵显示128*64像素中文/英文可选
	指示灯	电源指示灯：红/蓝输出指示灯：红（HI/LO）蓝（GO）预设指示灯（PRE）：绿外部定时指示灯（TIM）：绿
显示精度	0.1μm
采样速率	1000次/秒

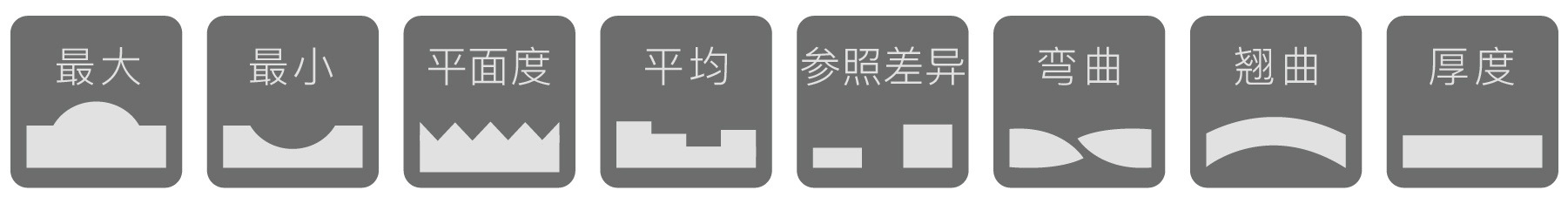

主要功能	五种检测模式、可变响应时间、节能模式、通道功能、校正功能、计算功能
响应时间	3/5/10/100/500/1000ms
IO	开关量输入	计时/预设/复位/通道输入
	开关量输出	HH/HI/GO/LO/LL	HI/GO/LO	HI/GO/LO/模拟量4～20mA	HI/GO/LO/模拟量电压0～10V
		NPN集电极开路，最大100mA
		N.O./N.C.可相互转换
通讯方式	-	RS485	-
耐环境性	周围温度	-10°C～+50°C
	相对湿度	35%～85%RH（无冷凝）
	耐震动性	10～55 Hz，双倍振幅：1.5mm，X、Y、Z方向各2小时
材料	PC+ABS
重量（含2米长电源线）	约140g
