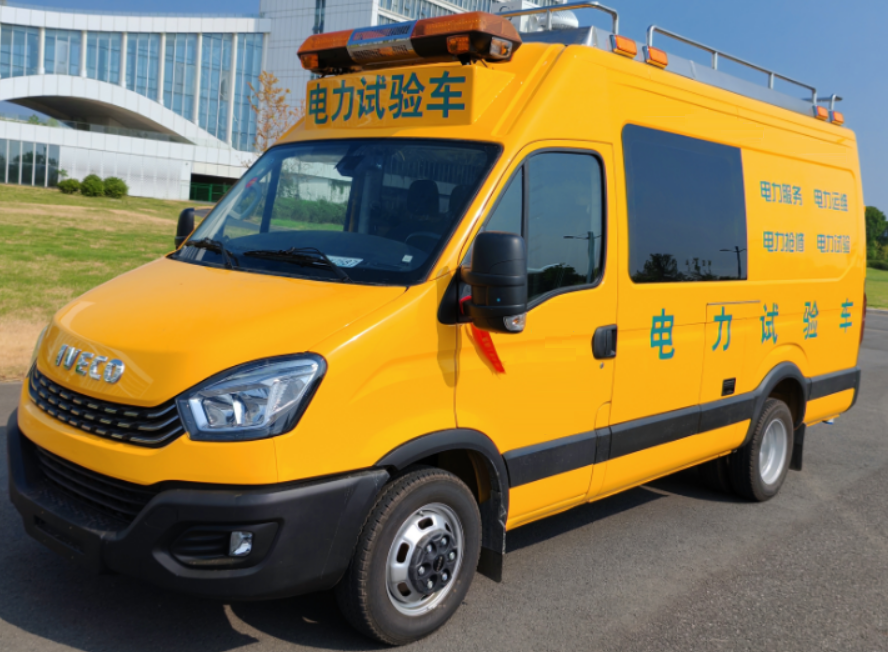

CTY3电力综合试验车(光伏)

设备名称

型号

规格参数

直流电阻测试仪

CT3010S

手持式10A

1、输出电流：10A、3A、1A、300mA、100mA、5mA

2、测量范围：10A：100μΩ～200mΩ

3A：10mΩ～2Ω

1A：30mΩ～6Ω

300mA：100mΩ～20Ω

100mA：300mΩ～60Ω

5mA：30Ω～60kΩ

3、分 辨 率 : 0.1μΩ

4、测量精度 : ±(0.2%读数+2字)

5、外形尺寸 : 252mm×172mm×81mm

6、仪器重量 : 1.8kg

绝缘电阻测试仪

CT3505

1. 输出电压：

-DC250V,-DC500V，-DC1000V，-DC2500V，-DC5000V

误差：±5％FS(FS为满量程值)；

满足对容性负载快速充电的要求

短路电流5mA，自动吸收比、极化指数计算

自动快速放电功能，并有残余电压显示

2.功能参数：

可以自动转换量程，读数方便

电阻显示范围：0Ω到500GΩ

250V,500V,0-5G

1000V,0-20G，

2500V,0-500G, 5000V,0-10T,

模拟进度条显示 0-10T

电容放电：从5000 V至50 V，<250 ms/μF放电

防护等级：IP65（盖子封闭），IP40（盖子打开）

安全性：符合IEC61010-1，CATIV600 V要求

3. 电阻测试精度范围

1 M～10MΩ误差： ±5％FS(FS为满量程值)；

10M～10GΩ误差： ±3％FS(FS为满量程值)；

10G～100GΩ误差：±5％FS(FS为满量程值)；

100G～500GΩ误差： ±10％FS(FS为满量程值)；

4.电压测试功能，自动放电功能

仪器测试完毕自动检测残余电压，并自动放电，

保护设备和人身安全。

直流电压测试：600V

交流电压测试：600V

5：其他功能

1）自动计时功能(最大计时600S)，仪器蜂鸣器每秒短鸣一次，每间隔15秒着重短鸣一次。

2）自动测量计算并显示R15S、R60S、R600S吸收比、极化指数值。

3）进入系统菜单可以选择查看记录，修改时间，短路电流，滤波设置。

4）抗干扰能力强，读数稳定、可靠。

5）完备的保护功能，保障操作安全。

6. 使用条件

环境温度： 0℃－40℃

相对湿度： ≤70％RH

7. 电源适用范围

交流：220V±10% 充电

（内置大容量锂电，交直两用，便携式）

当电池电量不足时自动关机。

8. 体积与重量

体积：280mm×210mm×100mm；

重量：＜5kg

智能双显绝缘电阻测试仪

CT2505

1、输出电压： DC:-500V, -1000V, -2500V, -5000V

误差：±5％FS(FS为满量程值)；

2、短路电流 ：>3.3mA

3、测试精度

0.5 MΩ～20 MΩ误差： ±10％FS(FS为满量程值)；

20 MΩ～1000 MΩ误差： ±5％FS(FS为满量程值)；

1GΩ ～20 GΩ 误差： ±5％FS(FS为满量程值)；

20GΩ～200GΩ误差：±10％FS(FS为满量程值)；

≧200GΩ误差：±20％FS(FS为满量程值)；

测试范围：500V（0-10 GΩ）1000V（0-20 GΩ）

2500V (0-200 GΩ）5000V (0-1TΩ)

数字测试显示0-1TΩ

4、使用条件

环境温度：0℃－40℃

相对湿度： ≤70％RH

5、电源适用范围

交流：220V±10%

6、体积与重量

230mm×190mm×90mm (L×W×H)

重量：＜3kg

倍频感应耐压装置

CT7105

外形尺寸：410mm×270mm×320mm

◇ 重量：17Kg

◇ 供电电源：三相AC380V±10%(或单相AC220V±10%)，50Hz；

◇ 容量：5kVA

◇ 输出电压：0～400V（加升压变压器后电压可变高，另配）。

◇ 输出频率：20~300Hz；

◇ 步进频率：0.1Hz；

◇ 电压波形：正弦波，稳定度<1.0%，畸变率<3%；

互感器伏安特性测试仪

CPT5800

输出：0~180Vrms，12Arms，36A（峰值）

CT变比测量范围：1~40000

精度：±0.2%

PT变比测量范围：1~40000

精度：±0.2%

相位测量精度：±5min

分辨率：0.5min

二次绕组电阻测量范围：0~300Ω

精度：2%±2mΩ

交流负载测量范围：0~1000VA

精度：2%±0.2VA

输入电源电压：AC220V±10%，50Hz

工作环境：温度：-10οC~50οC，湿度：≤90%

尺寸、重量：尺寸340mm x 300mm x 150mm，重量<9kg

变频串联谐振测试仪

CTSR-270kVA/108kV

1、35kV/300mm2电缆2km的交流耐压试验，电容量≤0.389uF，试验频率30-300Hz，试验电压52kV，试验时间60min。

2、10kV/300mm2电缆5km的交流耐压试验，电容量≤1.88uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

3、35kV开关的交流耐压试验，试验频率45-65Hz，试验电压95kV，试验时间1min。

4、10kV开关的交流耐压试验，试验频率45-65Hz，试验电压42kV，试验时间1min。

1.额定容量：270kVA；

2.输入电源：单相220或三相380V电压，频率为50Hz；

3.额定电压：27kV；54kV；108kV

4.额定电流：10A；5A；2.5A

5.工作频率：30-300Hz；

6.装置输出波形：正弦波

7.波形畸变率：输出电压波形畸变率≤1%；

8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9.温 升：额定负载下连续运行60min后温升≤65K；

10.品质因素：装置自身Q≥30(f=45Hz)；

11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12.测量精度：系统有效值1.5级；

工频交流耐压试验装置

CTYQ-10kVA/100kV

充气式轻型试验变压器，轻便易携带

容量：10kVA

输入电压：200V 输出电压：100KV

输入电流：50A 输出电流：100mA

工作频率：50HZ 重量：65Kg

气体压力：0.3MPa+ 仪表电压：100V

异频介质损耗测试仪

CT6000

技术指标

额定工作条件：环境温度：-10℃～50℃

相对湿度：<85%

输入电源：180V～270VAC，50Hz/60Hz，市电或发电机供电

准确度： Cx: ±（读数×1%+1pF）

tgδ: ±（读数×1%+0.00040）

抗干扰指标：变频抗干扰，在200%干扰下仍能达到上述准确度

电容量范围：

内施高压：3pF～60000pF/10kV,60pF～1μF/0.5kV

外施高压：3pF～1.5μF/10kV,60pF～30μF/0.5kV

分辨率：最高0.001pF，4位有效数字

tgδ范围：不限，分辨率0.001%，电容、电感、电阻三种试品自动识别。

试验电流范围：10μA～5A

内施高压：设定电压范围：100~10000V

最大输出电流：200mA

升降压方式：连续平滑调节

电压精度：±（读数×1%+10V）

电压分辨率：1V

试验频率：45～65Hz整数频率

49/51Hz、48/52Hz、59/61Hz、58/62Hz自动双变频

频率精度：±0.01Hz

外施高压：正接线时最大试验电流5A

反接线时最大试验电流10000V/5A

试验频率：30～300Hz

CVT自激法测量：输出电压3～50V，输出电流3～30A

C1/C2同时测量，高压连线可拖地

CVT变比测量：变比测量精度：±读数×1% 变比测量范围：10～99999

相位测量精度：±0.02°

相位测量范围：0～359.99°

高电压介损：支持变频和谐振电源高电压介损

测量时间：约30s，与测量方式有关

实时时钟：实时显示时间和日期

内部存储：仪器内部可存储100组测量数据

U 盘：支持U盘存储

打印机： 微型热敏打印机

计算机接口：标准RS232接口（选配）

尺寸重量：外形尺寸368mm×288mm×280mm；主机重量22kg。

有载分接开关测试仪

CT3000Ⅰ

1．三路独立测试电源，测试电压24V；测试电流0.1A~1A有多种款型可选.

2．仪器采样率10kHZ；

3．单次波形最大存储时间268毫秒

4. 时间测量精度:动作时间的测量范围0.lms⁓268ms，分辨率为0.lms。动作时间在0.lms⁓100ms范围内允许偏差优于±lms;动作时间在 100ms⁓268ms(不含100ms)内，最大允许偏差优于±1%。

5．过渡电阻测量范围、分辨率及精度如下表

电流挡位 测量范围 分辨率 精度

0.1A 20~200Ω 0.1Ω 5.0%±0.1Ω

0.5A 4~40.0Ω 0.01Ω 1.0%±0.1Ω

1A 1~20.0Ω 0.01Ω 1.0%±0.1Ω

7．显示器：320*240；

8．处理部分：高速32位微处理器，仪器能保存100条数据；

9．高速12位6通道同步A/D转换器，最高采样率可达250KHZ；

10．电源：220V±10%，功率：360W。

11．主机重量：8kg

12. 主机尺寸：ABS箱：415mm×320mm×168mm

变压器自动变比测试仪

CT3103C

性能特点

1、测试类型广：可测试各类单相、三相、Ζ型、斯科特、逆斯科特联接变压器及电压、电流互感器测试。

2、测试电压起始档位可选：160V/10V，测试仪电压在测试过程中根据变压器载荷可自动降档，电压最低可至1V，以此满足各类变压器载荷。

3、测试量程宽：最高可达10000。

4、测试速度快：短短10秒钟即可完成三相测试。

5、智能可盲测：具有盲测变比、组别、夹角值测试功能。

6、测试功能强：可同时接驳高压/中压、高压/低压端子。

7、完善的保护：变压器高、低压反接；短路、匝间短路保护功能。

8、人机与界面：不掉电时钟和日期显示，数据存储、通讯和导出功能，热敏打印机。

9、自备可充电电池：便于移动及现场不具备市电环境测试需求。

10、轻巧易携带：体积小、重量轻。

技术指标

1、量程：0.9～10000

2、变比

1）准确度：

0.9-1000：±(0.1%*K+2个字)

1000-5000：±(0.2%*K+2个字)

5001-10000：±(0.5%*K+2个字)

2）分辨率：0.0001

3、相角

1）准确度：0.1°

2）分辨率：0.01°

4、输出最大电压：160V

5、充电电源：DC25.2V/2A

6、使用温度：-10℃～40℃

7、相对湿度：≤85%，不结露

8、体积：415×320×168mm

9、重量：6kg

变压器短路阻抗及空负载测试仪

CT3600C+

1．可测量变压器绕组短路阻抗、空负载参数。

2．全部数据均在同一周期内同步测量，保证测量结果的准确性和合理性。

3．超出测量范围时可外接一次电压互感器和电流互感器。

4．自动波形畸变校正，测试结果自动折算，无须任何手工计算。

5．内置不掉电存储器，可储存9999条测量数据，可长期保存测量数据并可随时查阅。

6．内置微型打印机可打印全部测试结果或存储记录。

7．大屏幕液晶显示，全部汉字菜单及操作提示，直观方便。

8．不掉电日历，时钟功能。

9．串口通信功能，能将测试数据通过上位机软件上传到电脑中。

10．移动U盘功能，能将保存在仪器里的全部测试数据转存到移动U盘中。

技术指标

1．电压测量范围：AC 10～850V

2．电流测量范围：AC 0.01～100A

3．频率测量范围：40～70Hz

4．功率因素测量范围：-1.0～0～1.0

6．测量精度：

电压、电流、频率：±0.1%±3字

功率： ±0.2%±5字

7．环境温度： -10℃～40℃

8．相对湿度： 当温度为25℃时，不大于90%(无凝露)

9．工作电源： AC220V

10．外形尺寸：395×295×190mm

11．仪器重量：5kg (不包括测试线)
6．测量精度：电压、电流、频率：±0.1%±3字；功率： ±0.2%±5字

全自动SF6密度继电器校验仪

CT2610

性能特点

1.本产品采用32位微处理器和TI公司的高速信号处理芯片进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。

2.配置了大屏幕中文液晶屏和旋转鼠标（一键飞梭）人机接口，操作简单、界面美观，所有参数及状态一目了然。

3.自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃时环境温度下的压力、环境温度。彻底解决了SF6气体密度继电器现场校验难的问题。

4.所有测试过程由仪器自动完成，不用人工干预，避免了繁琐的人工气路调节操作。

5.汉字报表式打印测试结果，并对试验结果进行智能分析。

6.能同时存储50组试验结果，并具有掉电数据保护功能，可随时查询和打印以前的试验结果。

7.校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。

8.配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。

9.校验过程中耗气量极少，不浪费SF6气体，测试成本低，对环境无污染。

10.具有在线修改系统时钟的功能。

11.具有在线修改系统压力功能，可以现场修正。

12.核心元器件采用进口元件，性能可靠。

13.能同时测试一组报警信号、二组闭锁信号。

14.本产品为便携式工具，使用方便可靠，是SF6密度继电器校验的最佳选择。

15.内置大容量可充电锂电池，仪器可连续工作8小时，充电时间小于4小时。

技术指标

1.工作电压：AC220V、50Hz；DC12.6V 4000mAH

2.仪器功率：50W

3.仪器精度：0.2级

4.压力显示分辨率：0.001MPa

5.压力校验范围：0～1MPa

6.环境温度显示分辨率：0.1C

7.环境温度测量范围：-20℃～80℃

8.工作湿度：90%RH

9.校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁

10.显示方式：320×240图形点阵单色液晶屏

11.操作方式：旋转鼠标（一键飞梭）输入

12.打印机型：高速微型打印机

13.打印方式：汉字报表式打印

14.存储容量：可同时存储50组试验结果

15.外形尺寸：主机 365×300×220(mm3)

附件箱400×370×200(mm3)

16.SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。

17.仪器重量：8kg

智能微水测量仪

CT2601

测量范围：露点-80～+20℃

测量精度：≤±1℃

分 辨 率：露点0.1℃或1ul/l

重 复 性：±0.5℃

气体流量：湿度测量时：0.5～0.9L/min，电子质量流量计，样气流速无影响

探头保护：不锈钢烧结过滤网

工作电压：220VAC±10% 50Hz，交直流两用，过充保护，连续工作不低于5小时

储存温度等级： -40～+70℃

输出接口：USB2.0规范

存储容量：30条

操作环境：温 度： -25～+60℃ 相对湿度： ≤90%RH

其它配置：标准版管理软件，含报表打印，湿度常用转换工具包

尺寸：335×290×160

重量：约6.2kg

SF6检漏仪

CT2623

功能特点

u·非放射性原料，易于存储和运输

u·少维护（每5年维护1次）且无磨损零部件

u·不受湿度含量的约束

u·用于传感器保护的粒子过滤器

u·不受本底污染物的约束

u·内部泵响应时间快仅1秒

u·无需消耗品

u·极高的灵敏度，可检测出SF6气体在空气中下降至1 ppmv

技术指标

测量原理：双波无分散红外分光计（NDIR）

测量范围：0～1000ul/l(其它量程可定制)

灵 敏 度：±0.1 ul/l

分 辨 率：0.1ul/l

工作压力：≦1.0Mpa

取样方式：隔膜泵自动取样

显 示 屏：大液晶显示，图形化操作界面，傻瓜化操作

工作电源：交直流两用，内置超大容量进口锂电，连续工作不低于8小时

操作环境：温度：-30℃~+50℃，湿度：≦90%RH

数据软件：含数据打印，可直接自动生成测试报告

重 量：控制台：2.5 kg，手枪：0.5kg

回路电阻测试仪

CT2120S

手持式100A，

功能特点

1、采用7寸全彩高清触摸屏；

2、输出电流大，测试范围宽，多档电流可选，最大支持100A电流输出；

3、全档位最长测试时间可达60秒，符合国家标准要求，同时满足现场使用；

4、量程宽（30A量程可达50mΩ），0.01uΩ的高分辨率、精度可达到0.5%；

5、具有开路保护、过热保护等完善的保护功能；

6、具有测试数据存储功能，可保存1000条测试数据；

7、高容量锂电池供电，一次充电可使用≥600次的测试（1s测试时长）；

8、具有功率管理功能，有效减轻仪器内部发热，提高使用寿命。

9、具有蓝牙功能，可配置蓝牙打印机（选配），或连接国网数字化平台。

技术指标

1、测量范围：

输出电流 测量范围

100A 0~5mΩ

80A 0~10mΩ

50A 0~20mΩ

30A 0~50mΩ

2、输出电流：30A，50A，80A，100A可选

3、测试时间：1s，5s，10s，30s，60s可选

4、分辨率：0.01uΩ

5、精度：0.5%±1uΩ

6、最大功率：200W

7、充电电压：DC12.6V

8、测试次数：大于600次（满电、测试时间1s）

9、测试线：电阻≤10mΩ

高压开关特性测试仪

CT2009

功能特点

测试指标：可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。合、分闸时间、同期、弹跳时间、次数、自动重合闸、行程、速度、电流、动作电压等各项数据、波形。

抗扰通道：可抵御550KV变电所现场静电干扰！

位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器。

精细测试： 10kHz高速采样，时间分辨率0.1ms，测试时长高达20s。

操作电源：内置隔离型数字可调直流电源，带短路保护功能，可设置电压，指令各项分、合、重合闸操作及动作电压试验。

同步触发：可响应电压、电流、传感器、断口变化多种同步触发方式。

操作界面：5.7″黑白液晶屏，菜单式操作，并在面板上增加了快捷设置按键。

速度定义：提供了常用的开关速度定义库和可编辑速度定义库两种模式可供用户自行选择。

录波功能：12路普通金属触头通断、线圈电流；行程、时间波形。

波形打印：内置58mm高速热敏打印机，顶置面板安装，数据表单、波形图打印清晰。

数据通讯：可采用RS232或USB通讯，PC管理软件实现数据、波形图可上传、测试。

SD卡存储：大容量SD卡快速存储、打开记录，满足100条测试数据及波形记录。

U盘存储：可将数据及波形文件快速存储到U盘，直接用上位机软件打开。

在线帮助：仪器内置丰富的接线、安装、测试操作帮助。无说明书就能简单使用。源5～260V可调，最大瞬时电流：20A

技术指标

测试通道：时间断口：金属触头 12路 25V，限流50mA

位移传感器：1路

时间测试：范围：0～20s

误差：±0.l%读数±2个字

分辨率：0.1ms

行程测试：范围：0～1000mm

准确度：±1%读数±1个字

分辨率：0.1mm

速度特性: 范围：0.01～20.00m/s

准确度：±1%读数±1个字

分辨率：0.01m/s

图形显示：每路0.1ms的数值

直流电源：调整范围：5～260V

最大瞬时电流：20A

准确度: ±1%读数±1个字

负载变化率：≤1%

同步触发：电压：15～260V

电流:0.1-20A

传感器:位移变化

断口：信号跳变

结构形式：型式：顶开便携式

外形尺寸：415mm×320mm×168mm

主机重量：8kg

使用环境：环境温度：-10℃～50℃

相对湿度：≤80% RH

工作电源：电压：AC 220V±10%

频率：50Hz±10%

安全性能：绝缘电阻：＞2MΩ

漏电流：＜3.5mA

介电强度：AC 1500V 50Hz，1min（电源进线对机壳）

高压开关真空度测试仪

CT2500

1、检测对象：各种型号真空开关管。

2、检测方法：采用新型励磁线圈进行真空管的不拆卸测量。

3、适用范围：本仪器为一机多用型，可测多种型号真空开关管。

4、检测范围：10^-5—10^-1 Pa

5、测量精度：

10^-5—10^-4Pa ， 10%

10^-4—10^-3Pa ， 10%

10^-3—10^-2 Pa ， 10%

10^-2—10^-1 Pa ， 10%

6、测试真空度时开关管开距：正常使用开距。

7、使用环境：-20℃~40℃

氧化锌避雷器综合测试仪

CT5103C

产品特点

1.彩色触摸屏：800×480的7寸高清彩色触摸屏、人机对话。

2.无线距离大：兼容无线同步，无线传输信号超过1500米，选配可达到5000米。

3.同步方式多：支持485有线同步、无线同步；无电压方式通过软件设定角度或电流分析法计算找到电压基准四种同步方式。

4.带电停电兼容：适用于避雷器带电、停电或试验室等场所使用。

5.大量程采集：电压采集范围0-250V，电流采集0-20mA。

6.三相同测：真正做到三相电流、三相电压同时测试，提高工作效率；同时支持单相测试或二相测试，选择方便。

7.安全可靠：仪器内部只带弱电，电压不超过8.4V；电流、电压传感器完全隔离，安全可靠。

8.电压方式可选：支持取三相或取B相电压基准为电压参考；支持用感应板方式取B相电场强度为电压参考（选配），此功能方便电压取样；支持检修电源端子箱电压（母线相关）（选配）。

9.电流方式可选：可以用线接避雷器计数器两端采样泄漏电流。

也可以用电流钳采集避雷器的接地线的泄漏电流（选配）。

10.标配边配抗干扰处理：带抗干扰计算功能和角度补偿功能，完全解决三相互相干扰的情况220KV及上电压等级需要。

11.内置锂电池：标配内带高能锂离子电池，特别适合无电源场合。

12.高速采样：高速的采样频率，先进的数字信号处理技术，抗干扰性能强，测量结果精度极高。

13.内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。

14.海量存储试验数据：本机配有大容量存储，海量存储数据。具有数据存储与数据浏览功能，并具有掉电保护功能。

15.U盘导出试验数据：配有U盘导出数据功能，导出word文件。

16.背景颜色方便切换：可以设置屏幕颜色，可以改成图纹蓝底、图纹黑底，可以设置背景亮度，待机亮度和待机时间。

17.内置培训资料：屏幕内部配有各种接线方式，指导现场使用。

18.中文输入试验信息：可以中文输入相关站点、设备、人员、备注等，方便标识保存试验数据，方便标识打印试验数据。

19.中英切换：可以直接界面切换中英文界面，兼容中外使用场合（选配）。

20.携带方便：主机和单元两部分组成，外加防尘、防腐一体机箱，体积小，重量轻，便于携带。

21.选配支持国网通信协议：选配支持RS232方式、RS485方式、蓝牙方式，每个省份协议细节各不相同，订制时提前说明。

技术指标

1.电源：内部锂电池供电或DC8.4V适配器

2.测量范围：

泄漏电流： 0-20mA（可扩展）；

（选配：电流钳式传感器0-20mA。）

电压： 30-250V（可扩展）；

（选配：电场强度输入范围：30kV/m~300kV/m。）

角度：0-360º

阻性电流：0-20mA（可扩展）；

容性电流：0-20mA（可扩展）；

3.测量准确度：

电流：全电流>100μA时： ±5%读数±1个字；

电压：基准电压信号>30V时： ±5%读数±1个字。

4.测量参数：

泄漏电流：全电流波形、基波有效值、峰值。

泄漏电流阻性分量：波形

1、3、5、7、9次基波及谐波效值。

一次峰值Ir1p、峰值Irp。

容性电流基波。

电压：电压波形、电压有效值。

相角差、功耗。

5.电压基准信号取样方式：

有线同步：40米（可扩展）

无线同步：>1500米（可扩展）

6.锂电池参数：

充电时间 > 2.5小时

连续工作时间 > 7小时

间断工作时间 > 7×24小时

7.整箱尺寸： 主机42cm×34cm×18cm

8.整箱重量： 主机7.5kg

直流高压发生器

CTZG-120kV/2mA

功能特点：

1、采用PWM高频脉宽调制技术闭环调整，具有较高的电压稳定性，微小的纹波因数，以及快速可靠的保护电路，可耐受大电容试品对地直接放电，且整机体积小，重量轻，方便野外使用。

2、全量程线性平滑调整电压，电压调节精度优于0.1%；电压测量精度0.5%，分辨率0.1kV；电流测量精度0.5%，最小分辨率:控制箱1µA，抗冲击电流表0.1µA。

3、供电电源为交流220V（AC220V±10%，50Hz±1%），脉动因数小于0.5%，在工作现场，可全天候使用。

4、高压倍压器采用杜邦材料全固体封装，克服了空气及充油式设备带来的不便。宽大底座光质外筒，放置稳重，维护更便利。

5、75%MOA电压转换按钮，测试避雷器简单方便。

6、具有过压设定功能，调节过程显示过压值；具备完善的过压、过流、短路放电保护功能。是电缆试验最佳伴侣。

7、具有完善的断线和非零电位启动保护功能，使操作者及试品随时受到安全的保护。防震控制箱整体设计，简洁、明确的面板设计及操作声音提示。

技术指标：

输出电压：120 kV

输出电流：2mA

控制箱外型尺寸：310 * 250 * 230mm

重量：7kg

高压倍压单元外型尺寸：600 * 260 * 220mm

重量：10kg

输出极性 负电压极性，零电压启动，线性连续可调

工作电源 50HZ AC220V±10%

电压测量精度 ±0.5%±2个字，最小分辨率0.1KV，测量范围（量程10%至1.1倍量程）

电流测量精度 ±0.5%±2个字，最小分辨率：抗冲击电流表0.1µA，控制箱1µA，

测量范围（量程的10%至满量程）。

纹波系数 ≤0.5%

电压稳定度：随机波动，电网电压变化±10%时 ≤0.5%

工作方式 间断工作制，额定负载下小于30分钟

工作条件 温度：0-40℃，湿度小于90%

储存条件 温度：-10℃～40℃，湿度小于90%

避雷器计数器校验及在线电流监测电流表校验仪

CT5100C

特点

1、全自动避雷器计数器测试仪，具有2个功能：计数器校验和电流校验功能。

2、严格按照安全标准设计

3、冲击电压可设置

4、根据避雷器在线监测装置的量程选择校验电流，自动校验

5、测量完成自动切断输出电压

6、2种电源方式：使用锂离子电池供电， 同时可以在使用状态中充电。停电时，可自动从AC电源供电转换为电池供电。

7、全中文显示，中文提示操作，简单明了，并且可以显示绝缘电阻模拟柱。

8、完善的保护功能，并且备熔丝烧断提示功能。

技术规格

1、安全规格

IEC 61010-1 CAT.IV 600V 污染度2

IEC 61326：EMC 规格：测试，控制和检验用电气设备

IEC60529 IP64 （外盒合闭状态）

2、交流电源：220V±10%，50/60 HZ ，20 VA

3、电池供电：16.8V锂离子可充电蓄电池

4、 电池续航时间：约6小时

5、尺寸（长x 宽x 高）：26cm x 20cm x 16cm

6、重量：3kg

7、测试电压精度：标称值的100% 到110%

8、电流测试量程：10mA

9、电流测量精度：1%+3uA

10、计数校验功能

（1）输出冲击电流波形：8/20 uS（冲击涌流从发生到峰值时间8uS，从发生到下降到50%峰值时间20uS），电流峰值：＞500A。

（2）放电电压：600V、800V、1000V、1200V。

（3）放电次数：可设置1—30次。

（4）放电间隔：可设置5—30秒。

（5）放电完毕，仪器自动切断输出电压，安全可靠，防止造成人身危险。

11、电流校验功能

（1）电流输出范围：0.1—10mA，电流按10%、20%、50%、70%、100%自动输出。

（2）输出精度：1%+3uA;

接地引下线导通测试仪

CT5010B

1.构形式与尺寸

◇型式：便携式

◇外形尺寸及质量：

外形尺寸（mm）：ABS机箱415×319×168 6.7

重量7kg

2.电源

◇工作电源：电压AC220V±10%，频率50Hz±10%

◇电压输出：DC 15V

◇电流输出：10mA、1A、5A、10A

3.使用环境

◇环境温度：-20℃～50℃；相对湿度：≤80%

◇工作方式：连续

4.测试范围：

电流档位 测量范围

10A 1mΩ-1Ω

5A 1mΩ-2Ω

1A 100mΩ-10Ω

100mA 10Ω-100Ω

10mA 100Ω-10kΩ

◇准确度： 0.2%读数±2字

◇最高分辨率：0.1μΩ

5.储数量：200条

大型地网接地电阻测试仪

CT5200

仪器用途

本仪器是测量接地装置特性参数的专用仪器。仪器采用新型变频交流电源，异频抗干扰技术，并采用32位ARM处理器控制和信号处理等，能在变电站强干扰环境下准确测量。测量结果由大屏幕液晶显示，自带微型打印机及U盘存贮等。主要具有以下功能:

1、测量接地装置接地阻抗或电阻。

2、测量接地装置之间的导通阻抗或电阻。

3、测量土壤电阻率。

技术指标

1、接地阻抗测量范围:0～5000Ω,分辨率:0.001mΩ

2、测量准确度:±(读数×1%±0.01Ω)

3、接线方式:标准四极法

4、自动测量

5、试验频率：单频40Hz,45Hz,47.5Hz,50Hz,52.5Hz,55Hz,60Hz,65Hz

双频45/55Hz,55/65Hz,47.5/52.5Hz,40/60Hz

精度：±0.01Hz

6、电流输出:1.0～5.0A，1A步进

7、最大输出电压：400V

8、主要保护: 接地保护、误接380V等保护、声光报警等功能

9、测量线要求: 电流线铜芯截面积≥1.5mm2 电压线铜芯截面积≥1.0mm2

10、工作电源:180V～270VAC/10A，50Hz±1%

11、数据存储:存储100组测量数据

12、通讯接口:标准RS-232接口/USB接口

13、工作环境:温度-10～50℃ 湿度<90%

14、仪器重量:21kg(不含线缆)

15、尺寸：主机长290mm×宽230×高335mmmm

滚轮拖把放线架线盘(含线)

2.5mm2

测试线盘：

2.5mm2 红色电流线1km，

2.5mm2 黄色电压线1km

选频电压表

CT5202F

功能特点

1．可测量跨步电位差、接触电位差和地表电位梯度。

2．测试结果公式自动换算电压测试结果自动折算，无须任何手工计算。

3．历史记录支持选择显示不同测试命名多条电位梯度折线图。

4．内置不掉电存储器，支持10000条数据存储，长期保存并随时查看。

5．可外接微型打印机，连接即可打印，小巧便捷，不影响单独测试使用。

6．彩色触摸液晶屏显示，全中文汉字菜单提示，操作直观方便。

7．具有不掉电日历、时钟、背光等调节功能。

8．支持U盘导出功能，方便数据转存及PC电脑读取。

技术指标

1．电压测量范围：AC 1mV～800V

2．频率测量范围：40～70Hz

3．测量精度：±0.1%±3字

4. 测量功能：跨步电压、接触电势、电位梯度

5. 分辨率：0.001mV

6．环境温度： -10℃～40℃

7．相对湿度： 当温度为25℃时，不大于90%(无凝露)

8．充电电源： DC16.8V，1A

9．外形尺寸：铝箱187×180×70mm

10．仪器重量：铝箱2.5kg (不包括测试线)

数字接地电阻测试仪

ETCR3000

量程及精度

接地电阻

精度：±2%rdg±3dgt，(辅助接地电阻100Ω±5%，对地电压＜10V)

0.01Ω～20Ω 分辨力0.01Ω

0.1Ω～200Ω 分辨力0.1Ω

1Ω～2000Ω 分辨力1Ω

接地电压

0～600V AC 分辨力1V

分辨力

（注：23℃±5℃，75%rh以下）

技术规格

功 能 接地电阻测量，对地电压测量

电 源 DC 9V（碱性干电池 LR14 1.5V 6节，连续待机300小时）

背 光 可控白屏背光，适合昏暗场所使用

测量方式 精密三线测量、简易两线测量

测量方法 接地电阻：额定电流变极法，测量电流20mA Max；

对地电压：平均值整流

数据模式 平均值、最大值、最小值

线阻校验 避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差，使接地电阻测量更准确

显示模式 4位超大LCD显示，白屏背光

测量指示 测量中LED闪烁指示，LCD倒计数显示

LCD尺寸 128mm×75mm；显示域：124mm×67mm

仪表尺寸 高宽厚：215mm×190mm×95mm

测 试 线 3条：红色15m，黄色10m，绿色5m各1条

简易测试线 红色1.6m

辅助接地棒 2根：φ10mm×150mm

测量时间 对地电压：约3次/秒；接地电阻：约5秒/次

测量次数 5000次以上

(20Ω档测量10Ω，测1次，停30秒再测)

线路电压 测量对地电压：AC 600V以下测量

数据存储 400组，闪烁显示“FULL”符号表示存储已满

数据保持 数据保持功能：“HOLD”符号显示

数据查阅 数据查阅功能：“READ”符号显示

溢出显示 超量程溢出功能：“OL”符号显示

报警功能 测量值超过报警设定值时，LCD闪烁显示报警符号“ ”

电池电压 当电池电压降到约7.8V时，电池电压低符号“ ”显示，提醒更换电池。

工作电流

背光：25mA Max

待机: 25mA Max(背光关闭)

测量：200mA Max(背光关闭)

质 量

仪表：1325g(含电池)

测试线：847g(含简易测试线)

辅助接地棒：468g(2根)

仪表袋：915g

工作温湿度 -10℃～40℃；80%rh以下

存放温湿度 -20℃～60℃；70%rh以下

过载保护 测量接地电阻：E-P、E-C各端口间AC 280V/3秒

绝缘电阻 10MΩ以上(电路与外壳之间500V)

耐 压 AC 3700V/rms(电路与外壳之间)

电磁特性 IEC61010-4-3，无线频率电磁场≤1V/m

适合安规 IEC61010-1、IEC1010-2-31、IEC61557-1、污染等级2、CAT Ⅲ 300V

钳形接地电阻表

ETCR2000+

电阻量程：0.01Ω-1200Ω
电流量程：0.00mA-20.0A
准确度：0.010Ω-49.9Ω：±1%
长钳口65mm×32mm；圆钳口Φ32mm

微机继电保护测试仪

CT6610

参数

电流通道数：标准6相

电压通道数：标准6相

交流电流输出范围：30A /相或180A（六并）

直流电流输出范围：10ADC /相

交流电压输出范围：120VAC / 相

直流电压输出范围：160VDC / 相

额定参数

交流电流输出：

6相电流输出时每相（有效值）0～30A输出精度0.2级

3相电流输出时每相输出（有效值） 0～60A

6相并联电流输出（有效值） 0～180A

相电流长时间允许工作值（有效值） 10A

相电流最大输出功率：450VA

6相并联电流最大输出时最大输出功率1000VA

6相并联电流最大输出时允许工作时间10s

频率范围（基波）：0～1000Hz

谐波次数：0～20 次

直流电流输出

电流输出：0～±10A / 每相 输出精度0.2级

最大输出负载电压：20V

交流电压输出

相电压输出（有效值）：0～120V 输出精度0.2级

线电压输出（有效值）：0～240V

相电压 / 线电压输出功：80VA / 100VA

频率范围（基波）：0～1000Hz

谐波次数：0～20次

直流电压输出

相电压输出幅值0～±160V输出精度0.2级

线电压输出幅值 0～±320V

相电压/ 线电压输出功率 70VA / 140VA

开关量

8路开关量输入

空接点 1～20mA，24V

电位接点接入“0”：0 ～ +6V； “1”：+11 V ～ +250 V

4对开关量输出DC：220 V／0.2 A；AC：220 V／0.5 A

时间测量范围

0.1ms ～ 9999s ，测量精度 ＜0.1mS

直流系统接地故障测试仪

CT1107

技术指标

（1）使用环境

l环境温度：-30℃～+50℃；

l相对湿度：≤95%；

（2）无线通信技术指标

l信号功率：≤ 10dbm；

l信号频段：433Mhz；

l灵敏度：－106dBm；

l传输距离：在视距情况下，离地2米可靠传输距离250米

(3)分析仪技术指标

l适用直流系统电压等级： 48V，110V，220V或用户指定电压等级

l系统正负电压测量范围：0—300V

l对地直流电压测量范围：0—300V

l对地交流电压测量范围：0—280V

l交流窜电故障告警门限：5V

l电压测量分辨率：0.1V

l系统对地电阻测量范围：0—999.9KΩ

l接地电阻测量分辨率：0.1KΩ

l显示方式：LCD

l检测信号电流大小：0—2mA可调

l检测信号电压幅值：0—50V可调

l信号频率：无信号模式与0.16Hz可选

l抗直流系统分布电容干扰：1000uF

(4)探测仪技术指标

l信号模式下支路绝缘阻抗检测范围：

系统电压等级为220V： 0 -600KΩ

系统电压等级为110V： 0 -300KΩ

系统电压等级为48V：  0 -60KΩ

绝缘阻抗测量分辨率：0.1KΩ

l无信号模式下支路绝缘阻抗检测范围：

系统电压等级为220V： 0 -50KΩ

系统电压等级为110V： 0 -25KΩ

系统电压等级为48V：  0 -10KΩ

l绝缘阻抗测量分辨率：0.1KΩ

l波形显示时间： 12秒

l电流测量范围：±100mA

l电流测量分辨率：0.01mA

l显示方式：LCD

l方向显示方式：同向或反向标示

l抗直流系统支路分布电容干扰：100uF

l与分析仪之间的使用距离：无距离限制

l钳口大小：Ф30mm

蓄电池放电仪

CT1115

技术参数

50A恒流放电+容量分析测试+恒压充电+恒流充电+循环活化

充电电压范围：DC10-300V

充电电流范围：0-50A

放电电压范围：DC10-300V

放电电流范围：0-50A

仪器功能特性

显示功能：7寸LCD液晶触摸屏，分辨率1024x800

电压测量精度：±0.5%FS+0.1V

电流测量精度：±1%FS+0.1A 最大量程100A

电流显示精度：0.1A

数据保存容量：内置：16Gbit FLASH；外置16G储存

数据通讯：RS485*3；USB*1

工作模式：恒流、恒功率、恒压，循环活化以及可并机/从机控制

保护性能（液晶显示提醒+蜂鸣器告警）

主机保护功能：过温、过流、电流失控触发停机保护

反接保护功能：极性接反声光告警提示

异常保护：电源线掉电、主电缆掉电

过温保护：内置温度传感探头，温度超过75℃，设备自动停止放电

急停保护：外置空开断路器，用于紧急停机保护

工作环境

散热方式：强制风冷

温 度：工作温度范围：-5～50℃ 贮藏温度：-40～70℃

湿 度：相对湿度：0～90%（40±2℃）

海 拔：额定海拔 ≤4000 米

工作电源

电 压：主机工作电压：单相三线制 : 220V AC（–20%～+30%），频率：45～65Hz；

充电机工作电压：三相三线制380V AC）

耐压测试：输入－机壳： 2200Vdc 1min

输入－输出：2200Vdc 1min

输出－机壳：700Vdc 1min

安全性：满足 EN610950，满足蓄电池维护技术规范，GB/T 31484-2015

设备重量 60KG

蓄电池内阻测试仪

CT1106

技术指标

测试量 量程 精度 分辨率

电压 0～16V ±0.5% 1mv

内阻（2V）0～1000mΩ ≤5% 1μΩ

内阻（6V/12V） 0～3000mΩ ≤5% 1μΩ

温度：-20℃～80℃ ±0.5%±1℃ 1℃

供电电源：12V 3000mAh可充锂电池可存数据1999节

测试时间：连续工作不小于6小时存储容量20站*10组*250节

待机时间：＞32小时（有自动待机功能）

尺寸：238*134*44mm

显示器：320*240彩色TFT液晶屏

相对湿度：10%～90%

工作温度：-10℃～45℃

采样率：1.25组(内和电压测量)/秒。

无线高压核相器

CT9600

1、相位差准确度：误差≤5°。

2、频率准确度：±0.1HZ。

3、可跨电压测量范围为5V～220kV。

4、发射器和接收主机的最大传输视距约100米。

5、真人语音提示测量结果和操作步骤。

6、3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果。

7、连续1小时无操作自动关机。

8、发射器和接收主机均内置可充电锂电池，配置5V充电器。

9、主机内置18650锂电池，电池容量为2500mAH。发射器内置10440锂电池，电池容量为450mAH。

10、高压测量时泄漏电流<10uA。

11、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。

12、工作环境：-35℃--- +45℃ 湿度≤95%RH。

13、整机重量：约3.6KG。

14、仪器包装尺寸：长56cm*宽26cm*高13cm。

验电器

10kV

携带方便、验电灵敏度高、具有很高的抗干扰性能、具备全电路自检功能、待机时间长、防短接能力、防电火花性能、辨别直流高压性能（对直流无反应，只是接触时短促响一声）、自检测功能（本验电器电路处连续监控状态，只要一按自检按钮，如声光讯号正常，就具有全电路自检测功能，即证明验电器指示器处于正常监控状态，可进行验电操作）等特点。验电器各部分的联接牢固、可靠、指示器密封完好，表面光滑、平整、指示器上的标志完整。绝缘杆表面清洁、光滑2。验电器的起动电压要求：电压值不高于额定电压的40%，不低于额定电压的15%。试验周期为一年。

验电器

35kV

携带方便、验电灵敏度高、具有很高的抗干扰性能、具备全电路自检功能、待机时间长、防短接能力、防电火花性能、辨别直流高压性能（对直流无反应，只是接触时短促响一声）、自检测功能（本验电器电路处连续监控状态，只要一按自检按钮，如声光讯号正常，就具有全电路自检测功能，即证明验电器指示器处于正常监控状态，可进行验电操作）等特点。验电器各部分的联接牢固、可靠、指示器密封完好，表面光滑、平整、指示器上的标志完整。绝缘杆表面清洁、光滑。验电器的起动电压要求：电压值不高于额定电压的40%，不低于额定电压的15%。试验周期为一年。

便携式安全配电箱

CT3

1．安全可靠：采用ABS箱体坚固耐用，面板上设有明显的断开点，有规范的电源指示，具有防漏电过载、短路保护。

2．接线方式简单：电源面板自带两路标准公牛三相四线插座、两路标准单相公牛插座，满足现场多台设备同时使用。

3．过载电流：可按照使用单位重新设计保护电流，最大100A。

三钳数字相位伏安表

ETCR4300

钳口尺寸：7.5mm×13mm 尖小形电流钳

功能：同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组 CT 之间的相位关系，检查电度表的接线正确与否，检修线路设备等

电源：DC9V 碱性干电池(1.5V LR6×6)

功耗：开启背光灯最大耗电 135mA，电池连续工作 6 小时关闭背光灯仪表耗电 90mA，电池连续工作 9 小时

显示模式：2.8 寸 TFT 彩色液晶屏，显示域 58mm×44mm

仪表尺寸：长宽厚：196mm×92mm×54mm

电压量程：AC 0.00V～600V

电流量程：AC 0.0mA～20.0A

相位量程：0.0°～360.0°

频率量程：45.00Hz～65.00Hz

有功功率量程：0.0W～12kW

无功功率量程：0.0W～12kVAR

视在功率量程：0.0W～12kVA

功率因数量程：-1～+1

电流矢量和：0mA～60.0A

分 辨 率 电压：AC 0.01V

电流：AC 0.1mA

相位：0.1°

频率：0.01Hz

有功功率：0.1W

无功功率：0.1VAR

视在功率：0.1VA

功率因数：0.001

电流矢量和：1mA

相序

正相：U1、U2、U3 或I1、I2、I3 光标从左往右顺次闪烁

反相：U1、U2、U3 或I1、I2、I3 光标从右往左顺次闪烁

检测速率：约 2 秒/次

数据保持：测试中按 HOLD 键保持数据，“HD”符号显示

数据存储：500 组

RS232 接口：USB-RS232 接口，所存数据上传电脑，便于分析管理数据

自动关机：开机约 15 分钟后，仪表自动关机，以降低电池消耗

背光功能：有，适合昏暗场所及夜间使用

电压检测 当电池电压低于 7.2V 时，电池电压低符号显示，提醒更换

电池

仪表质量 主机：550g(带电池)

尖小形电流钳：170g×3

测试线：250g

测试线长度：1.5m

电流钳线长：2m

工作温湿度：-10℃～40℃；80%Rh 以下

存放温湿度：-10℃～60℃；70%Rh 以下

输入阻抗：测试电压输入阻抗为：2MΩ

耐 压：仪表线路与外壳间耐受 1000V/50Hz 的正弦波交流电压历

时 1 分钟

绝 缘：仪表线路与护套外壳之间≥100MΩ

结 构：双重绝缘，带绝缘防振护套

适合安规 IEC61010-1 CAT Ⅲ600V，IEC61010-031，IEC61326，污染等级 2
