产品概述

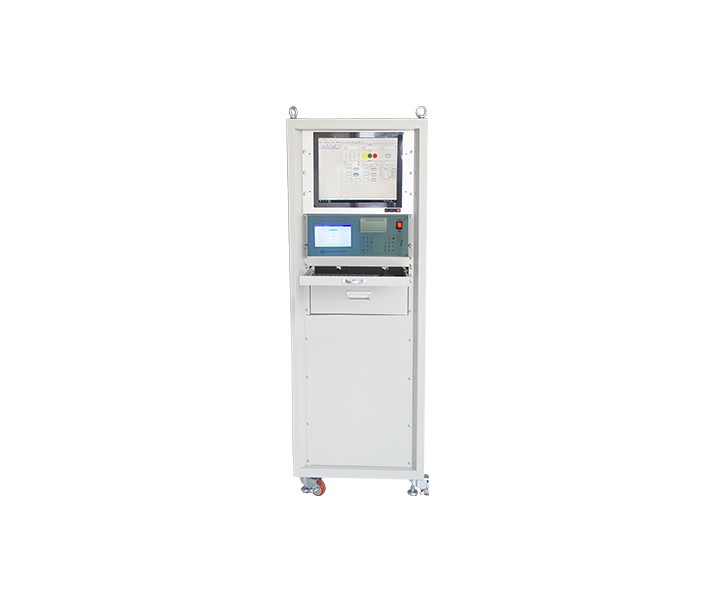

本高压开关机械特性测试台柜应适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关和柱上开关等的机械动特性的测试。主体结构采用19寸标准机架式，操作台底部安装底盘轮（带定位）便于设备移动。
功能特点
1、适用于国内外各型真空开关、油开关、SF6开关、隔离开关、GIS组合电器的机械、电气特性测试。
2、每个测试通道均具备良好的感应电泄放保护电路，在550kV变电站母线带电的情况下可靠测试。
3、可测试12路金属主触头，6路辅助触头时间测试、可选配6路合阻触头。
4、具备1路（可选配3路）模拟量行程传感器、数字量行程传感器。
5、一次测试可显示合闸、分闸、合分、分合、分合分过程中的所有时间，行程、速度波形以及数据报表。
6、能够编辑保存50组各种速度定义的开关型号，方便测试，可自行编辑修改。
7、内置大功率隔离式可调压直流电源，可选配交流调压电源机型（AD型），可选配直流/交流电源，可进行动作电压测试，长时间的机械寿命测试（达一万次）以及用于电机储能。
8、仪器具备完善的机内历史数据管理功能，可配置PC数据管理操作软件，具备包络线测试功能。
9、仪器主机单机配备大尺寸高亮7.0″真彩色液晶屏和24键键盘，以提供更高效的人机交互接口。
10、19寸标准机柜，17寸大屏幕PC一体工控机主机、可拆卸式主机箱，便于移动。
11、具备回路电阻测试功能。仪器采用大屏幕中文液晶显示，测试电流100A，可选配200A，测试时间可自行整定，测量过程动态提示.
技术参数
1、机柜
尺寸：19英寸标准机架600mm*600*1600mm
重量：80kg
工作条件：温度 -20℃～50℃，湿度 ≤90%RH，不结露，海拔低于2000米。
2、开关仪
时间测量范围：1～20000ms。准确度：±（0.05%t+0.1 ms）
1～2000ms,分辨率0.1ms；
2000～20000ms,分辨率1ms
模拟传感器输入测量范围：0～5V
模拟传感器电阻范围：200Ω～5kΩ
数字传感器接口：长线驱动器RS422接口
数字传感器测量角度准确度：±0.1º，分辨率：0.05º
行程测量范围取决于传感器长度。最高1000mm。最小分辨率0.01mm
行程测量准确度：±（0.5%L+0.2 mm）
速度测量范围：0～20m/s，分辨率0.01m/s
直流电源输出：5～260V/20A；交流电源输出：5～260V/20A（AD型选配）
触发启动电压：≥30V
工作电源：AC 198～264V，47～63Hz
工作条件：温度 -20℃～50℃，湿度 ≤90%RH，不结露，海拔低于2000米。
主机重量：11.5kg；
外形尺寸：4U插箱（AD）：483 mm（宽）×450mm（深）×178mm（高）
3、回路仪
外形尺寸：4U插箱（AD）：483 mm（宽）×450mm（深）×178mm（高）
仪器重量：4U车载箱10kg (不包括测试线)
工作电源：电压AC220V±10%，频率50Hz±10%
电流输出：恒流
工作方式：风冷、间歇
测试时间：100A：5-60S；200A：5-30S；
测试范围：0-20000.0μΩ（100A）；0-10000.0μΩ（200A）（选配）
准确度： 0.5%读数±2字；分辨率：0.1μΩ
存储数量：200条
参考标准
DL/T 846.3-2017
