产品概述

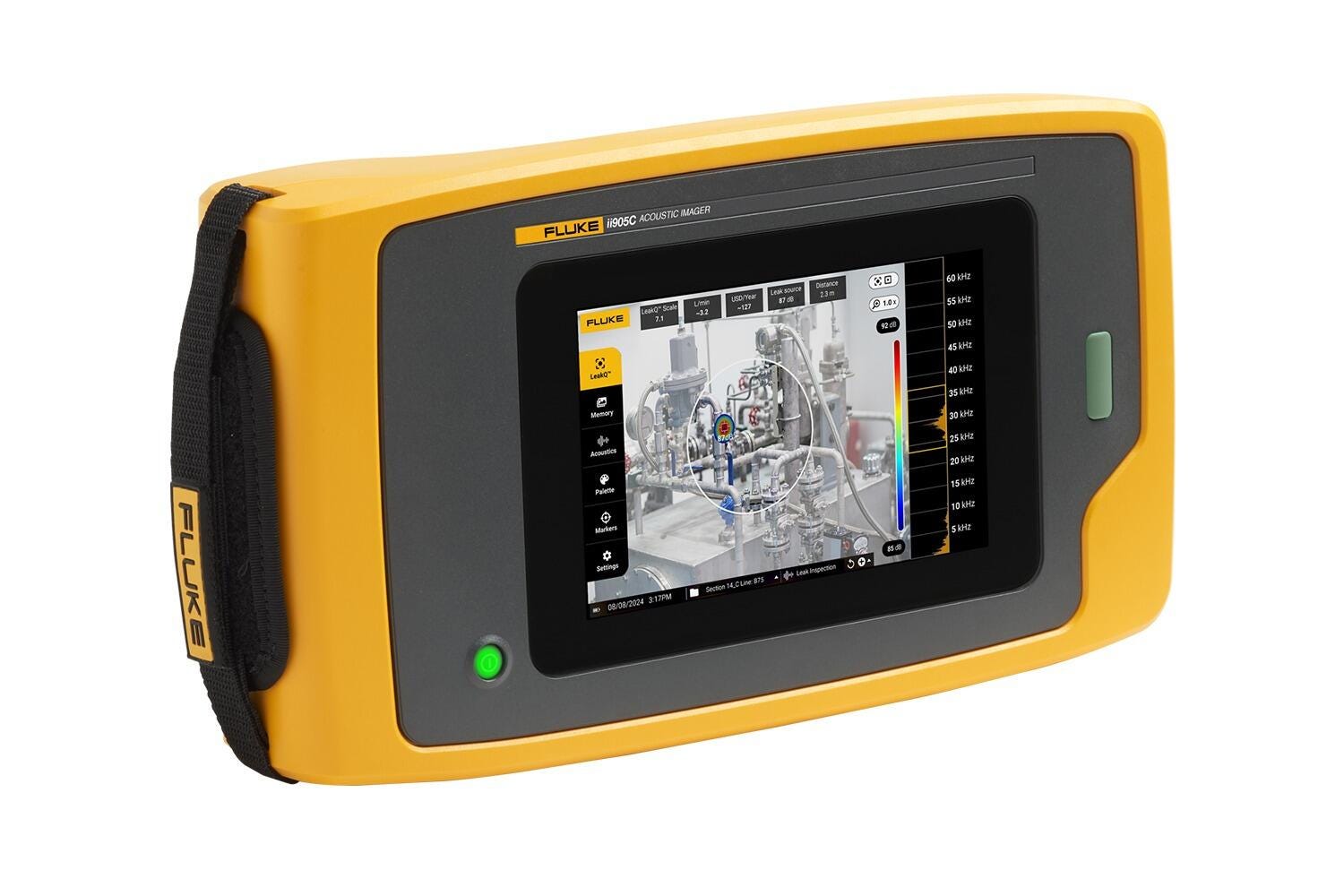

配备 LeakQ™ 的 Fluke ii905C 声学成像仪：检测、定位并评估气体泄漏
配备 LeakQ™ 声学泄漏检测技术的 Fluke ii905C 声学成像仪可协助维护团队高效地检测、定位和评估气体和真空泄漏。无论是压缩空气系统、管道还是工业设备，Fluke ii905C 都能提供有价值的信息，帮助您对运营进行优化。
主要特点：
- 即用设计：Fluke ii905C 开箱即用。其耐用、符合人体工程学的设计确保了操作便捷性，并且配备大尺寸 7" LCD 显示屏，可清晰地显示泄漏位置。
- 快速检测：即使是新手用户也只需花几分钟时间学习即可开始检测泄漏。该工具可估测泄漏量和成本，包括全新的泄漏距离估测和LeakQ™ 泄漏严重程度指数（ 1-10 ）估算功能。
- SoundMap™ 叠加：7" LCD 触摸屏可在视觉图像上叠加显示 SoundMap™声像图，便于快速发现泄漏位置。
- 直观界面: 轻松提取指定频段的泄漏声音，同时过滤背景噪音。
- 标记和整理：采用图像和视频标记、注释和文件夹确保内容的高效整理。
- 泄漏量：根据泄漏量确定维修工作的优先顺序。
- 协作：可利用报告工具与团队成员和维修人员无缝地分享视觉图像、标记和注释。
省钱的意见：
你知道吗？一台 100 马力的空气压缩机每年的电费可能高达 50000 美元？ 令人震惊的是，其中多达 30% 的电力因压缩空气管道泄漏而被白白浪费掉。许多设施忽视了对于其压缩空气系统效率的评估，导致不必要的容量增加。Fluke ii905C 可帮助您发现泄漏，优化能源使用，并降低成本。
LeakQ™ 模式：
自动距离估测：当检测到泄漏时，成像仪将确定到泄漏目标的距离（在显示屏圆圈内显示）。基于测得的 dB SPL 值和距离，屏幕上的 LeakQ 等级反映了泄漏量大小。
全面报告：
LeakQ 报告工具将 Fluke ii905C 声学成像仪采集的数据与用户输入数据相结合，创建结构清晰且内容详细的报告。此类报告为维修工作提供指导，确认维修后的情况，并记录检查过程和结果。
LeakQ 在线报告工具
- 在本地电脑上安装的应用程序
- 无泄漏类型选择（应在捕获测量时包括在测量中）
- 提供自定义报告模板
LeakQ 报告
什么才是我所需的理想声学成像仪？

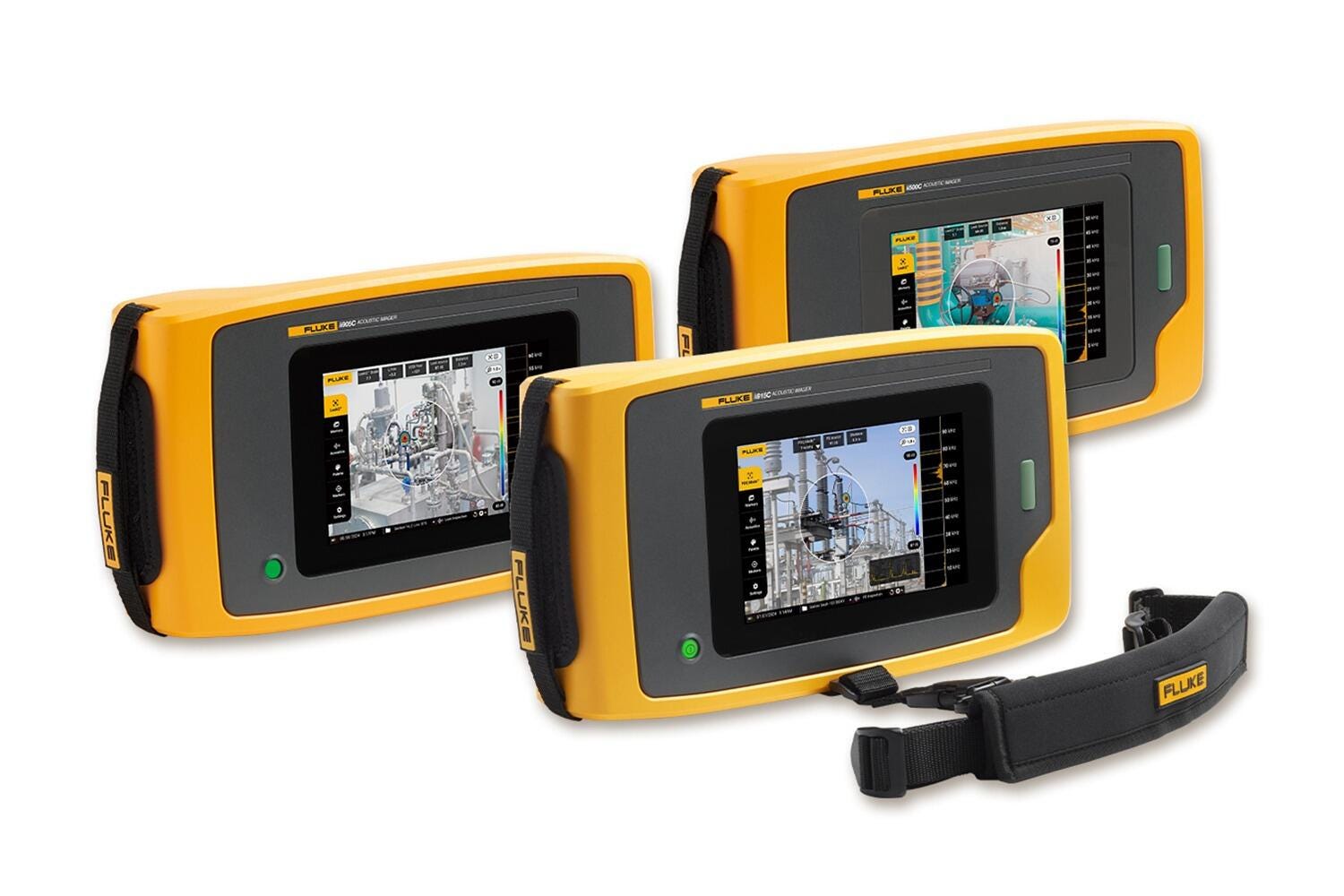

下表展示了 Fluke 声像仪之间的主要差异。有关规格的完整比较，请参见数据表。
 |  |  | |
|---|---|---|---|

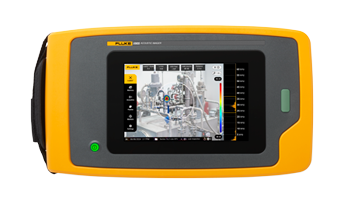

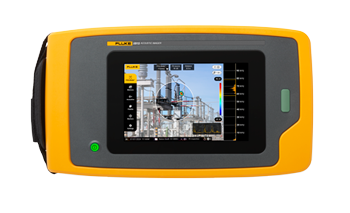

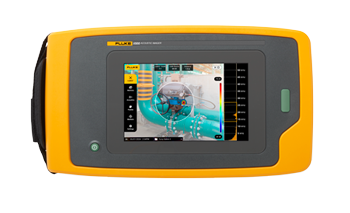

| Fluke ii500C 声学成像仪 | Fluke ii905C 声学成像仪 | Fluke ii915C 声学成像仪 | |
| LeakQ™ | 泄漏量等级 (1-10) | 泄漏量等级、泄漏速率，以及泄漏成本估计 | 泄漏量等级、泄漏速率，以及泄漏成本估计 |
| PDQ™ | • | ||
| MecQ™ | • | ||
| 产品特点 | |||
| WiFi/蓝牙 | • | • | |
| 频率 | 2 至 52 kHz | 2 至 65 kHz | 2 至 100 kHz |
| 检测范围 | 最远 50 m (164 ft)* | 最远 70 m (230 ft)* | 最远 120 m (393 ft)* |
| 分辨率 | 0.3 MP | 5.0 MP | 5.0 MP |
| 电池续航 | 6 小时 | 6 小时 | 6 小时 |
| 存储容量 | 20 GB (> 5000 张图片/> 999 个视频） | 32 GB （> 8000 张图片/> 1600 个视频） | 32 GB （> 8000 张图片/> 1600 个视频） |
| 三脚架连接器 | • | • |
*具体取决于环境条件
技术规格
| 技术指标 | |
| 主要功能 | ii905C |
| 传感器 | |
| 频率范围 | 2 kHz 至 65 kHz |
| 工作距离1 | 0.5 至 > 70 m （1.6 至 > 230 ft） |
| 视场 (FOV) | 63°± 5° |
| 标称帧速 | 25 FPS |
| 内置数字相机（可见光） | |
| 视场 (FOV) | 63°± 5° |
| 对焦 | 定焦镜头 |
| 缩放 | 3倍数码变焦 |
| 分辨率 | 500万像素 |
| 显示屏 | |
| 尺寸 | 7" LCD，带背光，阳光下清晰可读 |
| 分辨率 | 1280 x 800（1,024,000 像素） |
| 触摸屏 | 电容式 |
| 声像图 | SoundMapTM 图像 |
| 图像存储 | |
| 存储容量 | 32 GB （> 8000 张图片/> 1600 个视频） |
| 图像格式 | 可见光图像与 SoundMapTM (.JPG 或 .PNG) 的混合图像 |
| 视频格式 | 可见光视频与 SoundMapTM (.MP4) 的混合视频 |
| 视频时长 | 最长 5 分钟 |
| 数字导出 | USB-C数据传输 |
| 声压测量 | |
| 测量范围（典型） | 15.4 至 115.2 dB SPL (± 1 dB SPL 2 kHz) 5.6 至 102.5 dB SPL (± 2 dB SPL 19 kHz) 28.4 至 131.1 dB SPL (± 1 dB SPL 35 kHz) 41.8 至 133.1 dB SPL (± 3 dB SPL 52 kHz) |
| 分类和量化 | |
| LeakQTM | 泄漏量等级、泄漏速率，以及泄漏成本估算 |
| PDQ ModeTM | – |
| MecQTM | – |
| 自动最大/最小 dB 增益 | 自动或手动，用户可选 |
| 频段选择 | 用户可选（通过用户预设或手动输入） |
| 电池 | |
| 电池 | 可现场更换的充电锂离子电池（标配1块） |
| 电池续航 | 6 小时 |
| 电池充电时间 | 4 小时 |
| 电池充电系统 | 内置 (USB-C) |
| 软件 | |
| 易于使用 | 直观的用户界面 |
| 声学参数：显示 dB 标度 | 打开/关闭 |
| 声学参数：最小/最大 dB | 手动/自动 |
| 声学参数：配置文件 | 预设捕获配置文件 |
| 声学参数：高频 | – |
| 声学参数：多源 | 显示单源或多源 |
| 调色板：颜色 | 3 种：灰度、铁红色和蓝红色 |
| 调色板：叠加透明度 | 有：1-100 % |
| 灰度模式 | 有 |
| 中心点标记 | 打开/关闭 |
| 趋势图 | 频率和 dB 等级 |
| 点标记 | 图像中心点的 dB 级别读数 |
| 泄漏值 | 泄漏成本、泄漏量、LeakQTM 等级 (1-10) |
| 主管理菜单 | 有 |
| 标注 | 资产名称；资产 ID；资产类型；泄漏类型；气体类型；压力 |
| 照片说明 | 多达 4 条照片说明 |
| 资产检查状态 | “调整后”；“调整前”；“待定” |
| 资产 ID | 文本输入和基于二维码的自动资产 ID 识别 |
| 行动注释 | 行动要求、行动优先级、行动说明 |
| 其他 | 工作条件、天气情况说明 |
| 一般指标 | |
| 三脚架支架/连接器 | 有：1/4"-20 |
| USB | 2 x USB-C |
| 无线 | Wi-Fi |
| 工作温度 | -10 至 45 °C（14 至 113 °F） |
| 存储温度 | -20 至 70 °C（-4 至 158 °F），不带电池 |
| 相对湿度 | 10 至 95% 无冷凝 |
| 尺寸（高 x 宽 x 长） | 186 mm x 322 mm x 68 mm（7.3 英寸 x 12.7 英寸 x 2.7 英寸） |
| 重量（含电池） | 2.0 kg (4.4 lbs) |
| 防护等级 (IP) | IP40 |
| 保修期 | 2 年 |
| 自诊断通知 | 阵列健康测试，用于确定何时需对麦克风阵列进行维护 |
| 支持语言 | 简体中文 |
| 符合 RoHS 指令 | 是 |
| 安全性 | |
| 一般安全 | IEC 61010-1：污染等级 2 |
| 国际电磁兼容性 (EMC) | IEC 61326-1：工业电磁环境，CISPR 11：第 1 组，A 类 |
| 韩国 (KCC) | A 类设备（工业广播和通信） |
| 美国 (FCC) | 47 CFR 15 C 子部分 |
| ¹ 具体取决于环境条件 | |
