产品概述
高性能二合一绝缘数字万用表
Fluke 1587C FC 绝缘万用表，在单一、紧凑、手持式的产品中，将数字绝缘测试仪与功能全面、真有效值的数字万用表结合起来，在故障排除和预防性维护方面尽可能地发挥其多种用途。

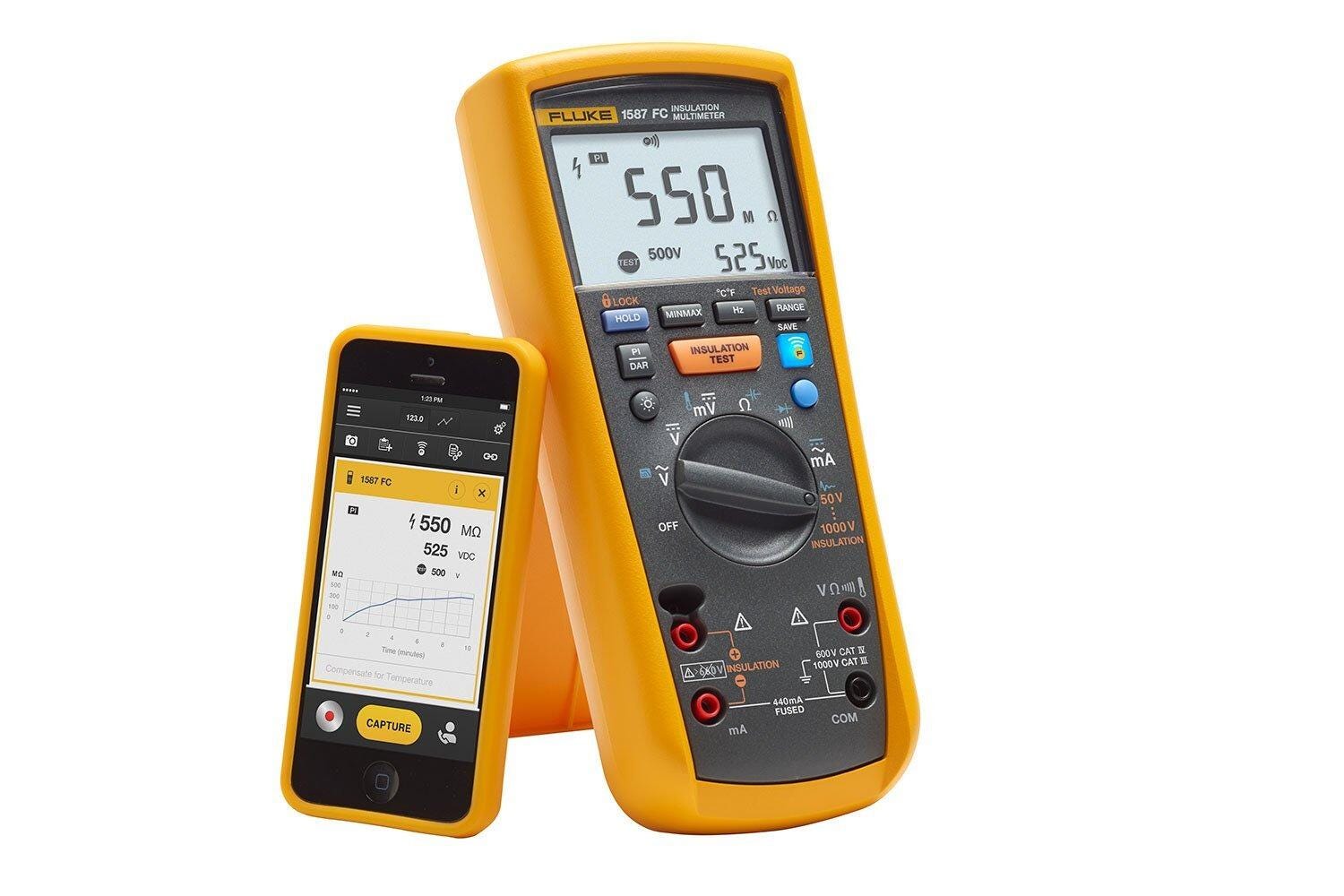

Fluke 1587C FC 绝缘万用表通过 Fluke Connect® 测量应用添加了四项强大的新型诊断功能：
- 带有 TrendIt™ 图表的 PI/DAR 定时比测试，能够更迅速发现潮湿和污染绝缘问题。
- 通过 Fluke Connect 存储结果，可不用手写测试结果，减少记录错误，能保存数据，以便在今后长时间内进行历史跟踪
- 通过应用进行温度补偿有助于建立准确的基线和相关历史数据对比
- 对设备状况进行跟踪和趋势分析，确定绝缘功能是否退化，通过 Fluke Connect® Assets 现场实时制定决策
产品亮点
- PI/DAR 定时比测试
- 带电线路检测在电压大于 30 V 时阻止绝缘测试，以增强用户保护
- 用于准确测量电机驱动的 VFD 低通滤波器
- 自动释放电容电压，以增强用户保护
- 绝缘测试（1587 FC：0.01 MΩ 至 2 GΩ）
- 适合多种应用的绝缘测试电压（1587 FC：50 V、100 V、250 V、500 V、1000 V）
- 交流/直流电压、直流电压（毫伏）、交流/直流电流（毫安）、电阻 (Ω)、通断性
- 电容、二极管测试、温度、最小值/最大值、频率 (Hz)
- 自动关机以节省电量
- CAT III 1000 V、CAT IV 600 V 测量类别
- 带背光灯的大号显示屏
- 坚固的实用硬箱让您能够携带工作所需的一切物品

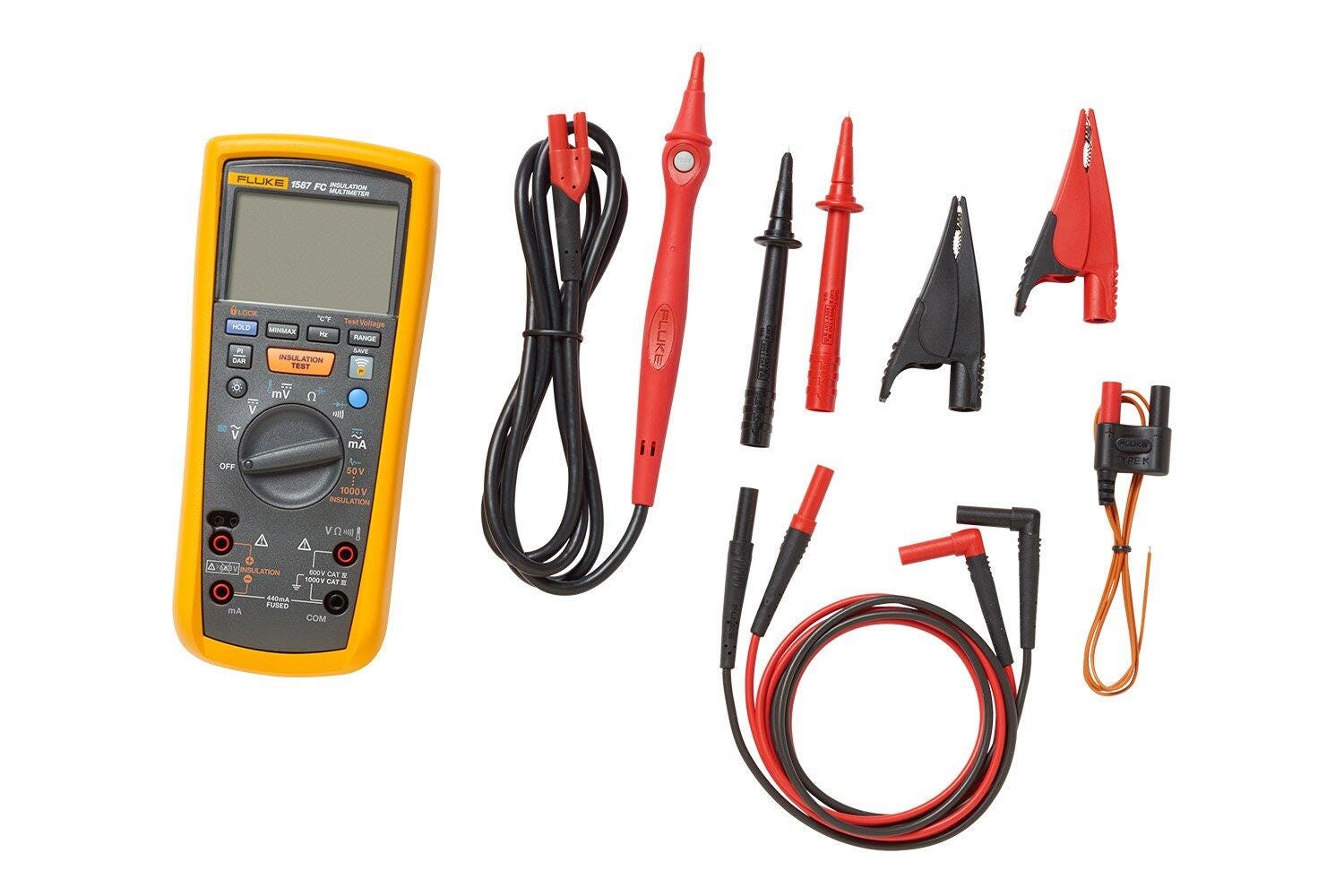

- 标配附件：远程探头、测试导线和探头、鳄鱼夹、K 型热电偶
- 可选用 Fluke TPAK 磁力仪挂钩以方便进行双手操作
- 三年期标准质保
技术规格
| 绝缘规格 | ||
| 测量值范围 | 0.01 MΩ 至 2 GΩ | |
| 测试电压 | 50、100、250、500、1000 V | |
| 测试电压准确度 | +20%， -0% | |
| 短路测试电流 | 1 mA（标称） | |
| 自动放电 | 放电时间 < 0.5 秒，C = 1 µF 或更少 | |
| 通电电路检测 | 在初始化测试前，如果终端电压 > 30 V，进行抑制测试 | |
| 最大电容性负载 | 在 1 µF 以下的负载可操作 | |
| 绝缘输出电压 | ||
| 50 V (0% to +20%) | 显示范围 | 0.01 至 6.00 MΩ |
| 分辨率 | 0.01 MΩ | |
| 测试电流 | 1 mA @ 50 kΩ | |
| 电阻准确度 ±（%读数+ 字） | ±（3% ± 5 ） | |
| 显示范围 | 6.0 至 50.0 MΩ | |
| 分辨率 | 0.1 MΩ | |
| 测试电流 | 1 mA @ 50 kΩ | |
| 电阻准确度 ±（%读数+ 字） | ±（3% ± 5 ） | |
| 100 V (0% to +20%) | 显示范围 | 0.01 至 6.00 MΩ |
| 分辨率 | 0.01 MΩ | |
| 测试电流 | 1 mA @ 100 kΩ | |
| 电阻准确度 ±（%读数+ 字） | ±（3% ± 5 ） | |
| 显示范围 | 6.0 至 60.0 MΩ | |
| 分辨率 | 0.1 MΩ | |
| 测试电流 | 1 mA @ 100 kΩ | |
| 电阻准确度 ±（%读数+ 字） | ±（3% ± 5 ） | |
| 显示范围 | 60 至 100 MΩ | |
| 分辨率 | 1 MΩ | |
| 测试电流 | 1 mA @ 100 kΩ | |
| 电阻准确度 ± （%读数+字） | ±（3% ± 5 ） | |
| 250 V (0% to +20%) | 显示范围 | 0.1 至 60.0 MΩ |
| 分辨率 | 0.1 MΩ | |
| 测试电流 | 1 mA @ 250 kΩ | |
| 电阻准确度 ±（%读数+ 字） | ±（1.5% ± 5 ） | |
| 显示范围 | 60 至 250 MΩ | |
| 分辨率 | 1 MΩ | |
| 测试电流 | 1 mA @ 250 kΩ | |
| 电阻准确度 ±（%读数+ 字） | ±（1.5% ± 5 ） | |
| 500 V (0% to +20%) | 显示范围 | 0.1 至 60.0 MΩ |
| 分辨率 | 0.1 MΩ | |
| 测试电流 | 1 mA @ 500 kΩ | |
| 电阻准确度 ±（%读数+ 字） | ±（1.5% ± 5 ） | |
| 显示范围 | 60 至 500 MΩ | |
| 分辨率 | 1 MΩ | |
| 测试电流 | 1 mA @ 500 kΩ | |
| 电阻准确度 ±（%读数+ 字） | ±（1.5% ± 5 个） | |
| 1000 V (0% to +20%) | 显示范围 | 0.1 至 60.0 MΩ |
| 分辨率 | 0.1 MΩ | |
| 测试电流 | 1 mA @ 1 MΩ | |
| 电阻准确度 ±（%读数+ 字） | ±（1.5% ± 5 ） | |
| 显示范围 | 60 至 600 MΩ | |
| 分辨率 | 1 MΩ | |
| 测试电流 | 1 mA @ 1 MΩ | |
| 电阻准确度 ±（%读数+ 字） | ±（1.5% ± 5 ） | |
| 显示范围 | 0.6 至 2.0 GΩ | |
| 分辨率 | 100 MΩ | |
| 测试电流 | 1 mA @ 1 MΩ | |
| 电阻准确度 ±（%读数+ 字） | ±（10% ± 3 ） | |
| 电气技术指标 | ||
| 交流电压测量 | ||
| 量程 | ||
| 600.0 mV | 分辨率 | 0.1 mV |
| 准确度 50 Hz 至 60 Hz ±（%读数+ 字） | ±(1% + 3) | |
| 准确度 60 Hz 至 5000 Hz ±（%读数+ 字） | ±(2% + 3) | |
| 6.000 V | 分辨率 | 0.001 V |
| 准确度 50 Hz 至 60 Hz ±（%读数+ 字） | ±(1% + 3) | |
| 准确度 60 Hz 至 5000 Hz ±（%读数+ 字） | ±(2% + 3) | |
| 60.00 V | 分辨率 | 0.01 V |
| 准确度 50 Hz 至 60 Hz ±（%读数+ 字） | ±(1% + 3) | |
| 准确度 60 Hz 至 5000 Hz ±（%读数+ 字） | ±(2% + 3) | |
| 600.0 V | 分辨率 | 0.1 V |
| 准确度 50 Hz 至 60 Hz ±（%读数+ 字） | ±(1% + 3) | |
| 准确度 60 Hz 至 5000 Hz ±（%读数+ 字） | ±(2% + 3)¹ | |
| 1000 V | 分辨率 | 1 V |
| 准确度 50 Hz 至 60 Hz ±（%读数+ 字） | ±(2% + 3) | |
| 准确度 60 Hz 至 5000 Hz ±（%读数+ 字） | ±(2% + 3)¹ | |
| ¹ 1 kHz 带宽 | ||
| 低通滤波器电压 | ||
| 量程 | ||
| 600.0 mV | 分辨率 | 0.1 mV |
| 准确度 50 Hz 至 60 Hz ±（%读数+ 字） | ±(1% + 3) | |
| 准确度 60 Hz 至 400 Hz ±（%读数+ 字） | +(2% + 3)，-(6% - 3) | |
| 6.000 V | 分辨率 | 0.001 V |
| 准确度 50 Hz 至 60 Hz ±（%读数+ 字） | ±(1% + 3) | |
| 准确度 60 Hz 至 400 Hz ±（%读数+ 字） | +(2% + 3)，-(6% - 3) | |
| 60.00 V | 分辨率 | 0.01 V |
| 准确度 50 Hz 至 60 Hz ±（%读数+ 字） | ±(1% + 3) | |
| 准确度 60 Hz 至 400 Hz ±（%读数+ 字） | +(2% + 3)，-(6% - 3) | |
| 600.0 V | 分辨率 | 0.1 V |
| 准确度 50 Hz 至 60 Hz ±（%读数+ 字） | ±(1% + 3) | |
| 准确度 60 Hz 至 400 Hz ±（%读数+ 字） | +(2% + 3)，-(6% - 3) | |
| 1000 V | 分辨率 | 1 V |
| 准确度 50 Hz 至 60 Hz ±（%读数+ 字） | ±(2% + 3) | |
| 准确度 60 Hz 至 400 Hz ±（%读数+ 字） | +(2% + 3)，-(6% - 3) | |
| 直流电压测量 | ||
| 量程 | 分辨率 | 准确度 ±（%读数+ 字） |
| 6.000 V dc | 0.001 V | ±(0.09% + 2) |
| 60.00 V dc | 0.01 V | ±(0.09% + 2) |
| 600.0 V dc | 0.1 V | ±(0.09% + 2) |
| 1000 V dc | 1 V | ±(0.09% + 2) |
| 输入阻抗 | 10 MΩ（标称）、<100 pF | |
| 常规模式抑制比 | >60 dB @ 50 Hz 或 60 Hz | |
| 共模抑制比 | 直流时 >120 dB，50 Hz 或 60 Hz（1 K 非平衡） | |
| 准确度适用于 ± 100% 量程。 | ||
| 直流毫伏测量 | ||
| 量程 | 分辨率 | 准确度 ±（%读数+ 字） |
| 600.0 mVdc | 0.1 mV | ±(0.1% + 1) |
| 直流和交流电测量 | ||
| 交流 45 Hz 到 1000 Hz | ||
| 量程 | 400 mA | |
| 分辨率 | 0.1 mA | |
| 准确度 ±（%读数+ 字） | ±(1.5% + 2)¹ | |
| 负荷电压（典型值） | 2 mV/mA | |
| 量程 | 60 mA | |
| 分辨率 | 0.01 mA | |
| 准确度 ±（%读数+ 字） | ±(1.5% + 2)¹ | |
| 负荷电压（典型值） | 2 mV/mA | |
| 直流 | ||
| 量程 | 400 mA | |
| 分辨率 | 0.1 mA | |
| 准确度 ±（%读数+ 字） | ±(0.2% + 2) | |
| 负荷电压（典型值） | 2 mV/mA | |
| 量程 | 60 mA | |
| 分辨率 | 0.01 mA | |
| 准确度 ±（%读数+ 字） | ±(0.2% + 2) | |
| 负荷电压（典型值） | 2 mV/mA | |
| 过载 | 600 mA，最多 2 分钟 | |
| mA 输入端子的保险丝保护 | 0.44 mA、1000 V、IR 10 kA | |
| 交流转换 | 输入信号通过交流耦合和校准转换为正弦波输入有效值。 | |
| 转换为真有效值响应，位于 5% 到 100% 的量程之间。300 mA 内，输入信号波峰因数最大为 3，在 600mA 时，线性下降到 ≤ 1.5。对于非正弦波形，最大为 3 的波峰因数应加上 +（2% 读数 + 2% FS）典型值。 | ||
| ¹ 1 kHz 带宽 | ||
| 电阻测量 | ||
| 量程 | 分辨率 | 准确度 ±（%读数+ 字）¹ |
| 600.0 Ω | 0.1 Ω | ±(0.9% + 2) |
| 6.000 kΩ | 0.001 kΩ | ±(0.9% + 2) |
| 60.00 kΩ | 0.01 kΩ | ±(0.9% + 2) |
| 600.0 kΩ | 0.1 KΩ | ±(0.9% + 2) |
| 6.000 MΩ | 0.001 MΩ | ±(0.9% + 2) |
| 50.0 MΩ ² | 0.01 MΩ | ±(1.5% + 3) |
| 过载保护 | 1000 V rms 或 dc | |
| 开路测试电压 | <8.0 V dc | |
| 短路电流 | < 1.1 mA | |
| ¹ 准确度适用于量程的 0% 到 100% ² 最高 80% 的相对湿度 | ||
| 二极管测试 | ||
| 二极管测试显示 | 显示电压降：在 1.0 mA 标称测试电流时为 0.6 V： | |
| 精度 | ±(2% + 3) | |
| 通断性测试 | ||
| 通断性测试值 | 测试电阻低于 25 Ω 时，发出连续声音，高于 100 Ω 时关闭。最大读数；1000 Ω | |
| 开路电压 | <8.0 V | |
| 短路电流 | 1.0 mA 典型值 | |
| 过载保护 | 1000 V 真有效值 | |
| 响应时间 | >1 毫秒 | |
| 频率测量 | ||
| 量程 | 分辨率 | 准确度 ±（%读数+ 字） |
| 99.99 Hz | 0.01 Hz | ±(0.1% + 1) |
| 999.9 Hz | 0.1 Hz | ±(0.1% + 1) |
| 9.999 kHz | 0.001 kHz | ±(0.1% + 1) |
| 99.99 kHz | 0.01 kHz | ±(0.1% + 1) |
| 频率计数器灵敏度 | ||
| 600.0 mV ac | 交流电压灵敏度（正弦波真有效值）¹ | 100.0 mV |
| 交流电压灵敏度（正弦波真有效值）¹ | 150.0 mV | |
| 直流触发电平¹至 20 kHz² | 不适用 | |
| 6.0 V | 交流电压灵敏度（正弦波真有效值）¹ | 1.0 V |
| 交流电压灵敏度（正弦波真有效值）¹ | 1.5 V | |
| 直流触发电平¹至 20 kHz² | -400.0 mV 和 2.5 V | |
| 60.0 V | 交流电压灵敏度（正弦波真有效值）¹ | 10.0 V |
| 交流电压灵敏度（正弦波真有效值）¹ | 36.0 V | |
| 直流触发电平¹至 20 kHz² | 1.2 V 和 4.0 V | |
| 600.0 V | 交流电压灵敏度（正弦波真有效值）¹ | 100.0 V |
| 交流电压灵敏度（正弦波真有效值）¹ | - | |
| 直流触发电平¹至 20 kHz² | 12.0 V 和 40.0 V | |
| 1000.0 V | 交流电压灵敏度（正弦波真有效值）¹ | 300.0 V |
| 交流电压灵敏度（正弦波真有效值）¹ | - | |
| 直流触发电平¹至 20 kHz² | 12.0 V 和 40.0 V | |
| ¹ 指定准确度的最大输入值 = 10 倍量程（最高 1000 V）。低频低振幅时的噪声可能影响准确度 ² 满刻度输入时适用于 100 kHz | ||
| 电容 | ||
| 量程 | 分辨率 | 准确度 ±（%读数+ 字） |
| 1000 nF | 1 nF | ±(1.2% + 2) |
| 10.00 μF | 0.01 μF | ±(1.2% + 2) |
| 100.0 μF | 0.1 μF | ±（1.2% ±90 个字） |
| 9999 μF | 1 μF | ±（1.2% ±90 ） |
| 温度测量 | ||
| 量程 | 分辨率 | 准确度 ±（%读数+ 字）¹ |
| -40 °C 至 537 °C | 0.1 °C | ±（1% ± 10 ） |
| -40 ° F 至 998 ° F | 0.1 °F | ±（1% ± 18 ） |
| ¹ 准确度适用于仪表的环境温度发生改变后稳定 90 分钟后的测量值 | ||
| 通用技术指标 | ||
| 适用于任何端子的最大电压一般为 | 1000 V | |
| 存放温度 | -40 °C 至 60 °C（-40 °F 至 140 °F） | |
| 工作温度 | -20 °C 至 55 °C（-4 °F 至 131 °F） | |
| 温度系数 | 温度 < 18 °C 或 > 28 °C（< 64 °F 或 > 82 °F）时，0.05 x（指定准确度）/°C | |
| 相对湿度 | 无冷凝 | |
| 10 °C 至 30 °C（50 °F 至 86 °F）时，0% 至 95% | ||
| 30 °C 至 40 °C（86 °F 至 104 °F）时，0% 至 75% | ||
| 40 °C 至 55 °C（104 °F 至 131 °F）时，0% 至 40% | ||
| 振动 | 随机，2 g，5-500 Hz，依据 MIL-PRF-28800F 2 类仪器 | |
| 无线电频率通信 | 2.4 GHz ISM 波段 | |
| 无线电频率认证 | FCC：T68-FBLE，IC：6627A-FBLE | |
| 电磁兼容性 | ||
| 国际标准 | IEC 61326-1：便携式电磁环境；IEC 61326-2-2 CISPR 11：1 组，A 类 | |
| 第 1 组：设备有意产生和/或使用导通耦合射频能量，这是设备自身内部运行的必要条件。 | ||
| A 类：设备适用于非家庭使用以及未直接连接到为住宅建筑物供电的低电压网络的任意设备中。 | ||
| 此设备连接至测试对象后，产生的发射可能会超过 CISPR 11 规定的水平。连接了测试导线和/或测试探头时，该设备可能无法满足本标准的抗扰度要求。 | ||
| 韩国 (KCC) | A 类设备（工业广播和通讯设备） | |
| A 类：本产品符合工业电磁波设备的要求，销售商或用户应注意这一点。本设备旨在用于商业环境中，而非家庭环境。 | ||
| 美国 (FCC) | 47 CFR 15 B 子部分。按照第 15.103 条规定，本产品被视为免税设备。 | |
| 防护等级 | IEC 60529：IP40（非工作） | |
| 安全性 | ||
| IEC 61010-1 | 污染等级 2 | |
| IEC 61010-2-033 | CAT IV 600 V / CAT III 1000 V | |
| 电池 | 四节 AA 电池（IEC LR6） | |
| 电池寿命 | 可供仪表使用 1000 小时；绝缘测试时：室温条件下，新的碱性电池可供仪表进行至少 1000 次绝缘测试。这些标准结果是在将 1000 V 通过 1 MΩ 电阻的情况下测得的，工作周期为 5 秒钟开，25 秒钟关。 | |
| 尺寸（高 x 宽 x 长） | 5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in) | |
| 重量 | 550 g (1.2 lb) | |
| 海拔 | 工作海拔 | 2000 m |
| 储存温度 | 12000 m | |
| 过量能力 | 110% 量程，电容除外 (100%) | |
| 频率过载保护 | <107 V Hz | |
| mA 输入端子的保险丝保护 | 0.44A、1000 V、IR 10 kA | |
