产品概述

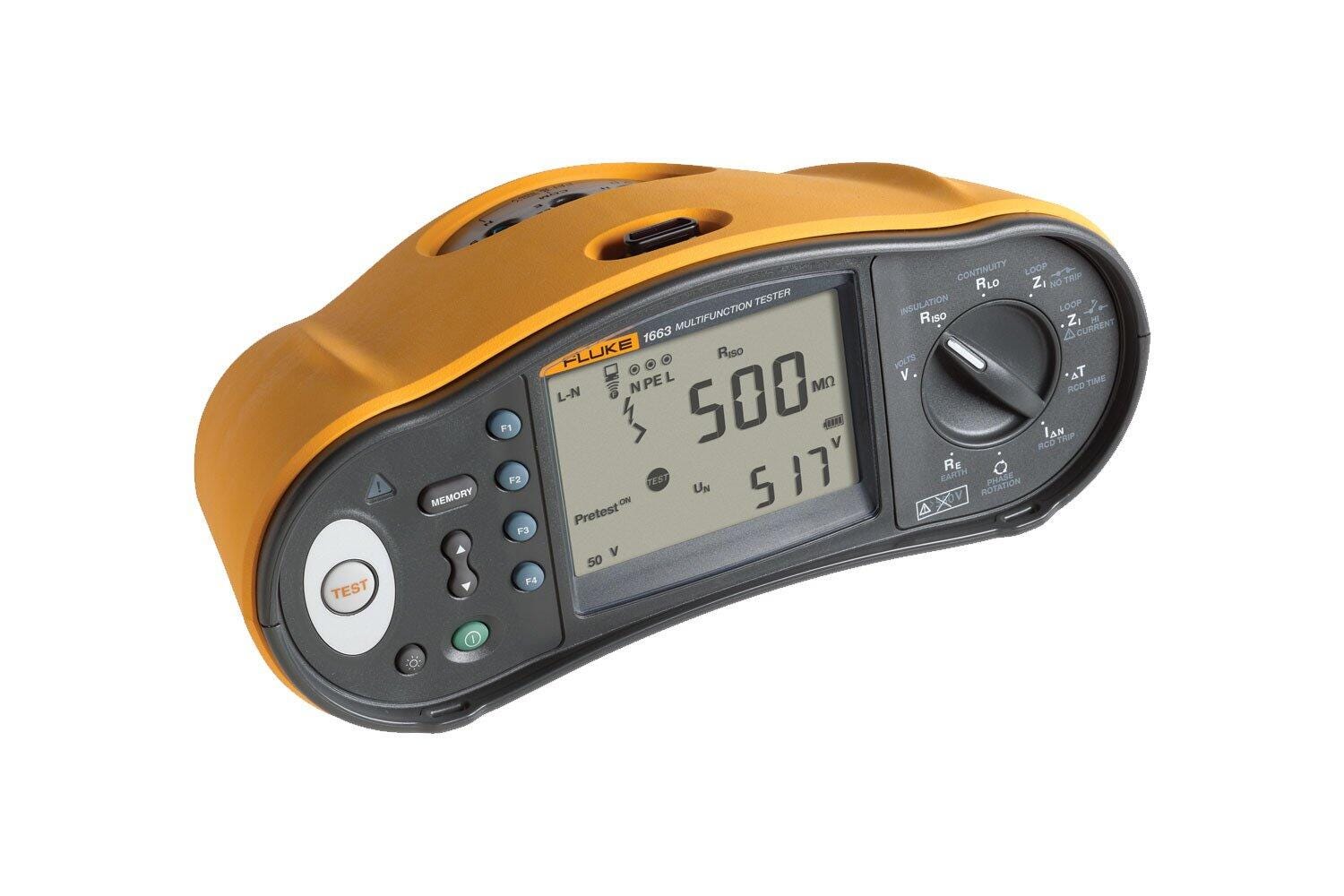

Fluke 1663 多功能安装测试仪为辛勤工作的专业人士带来福音

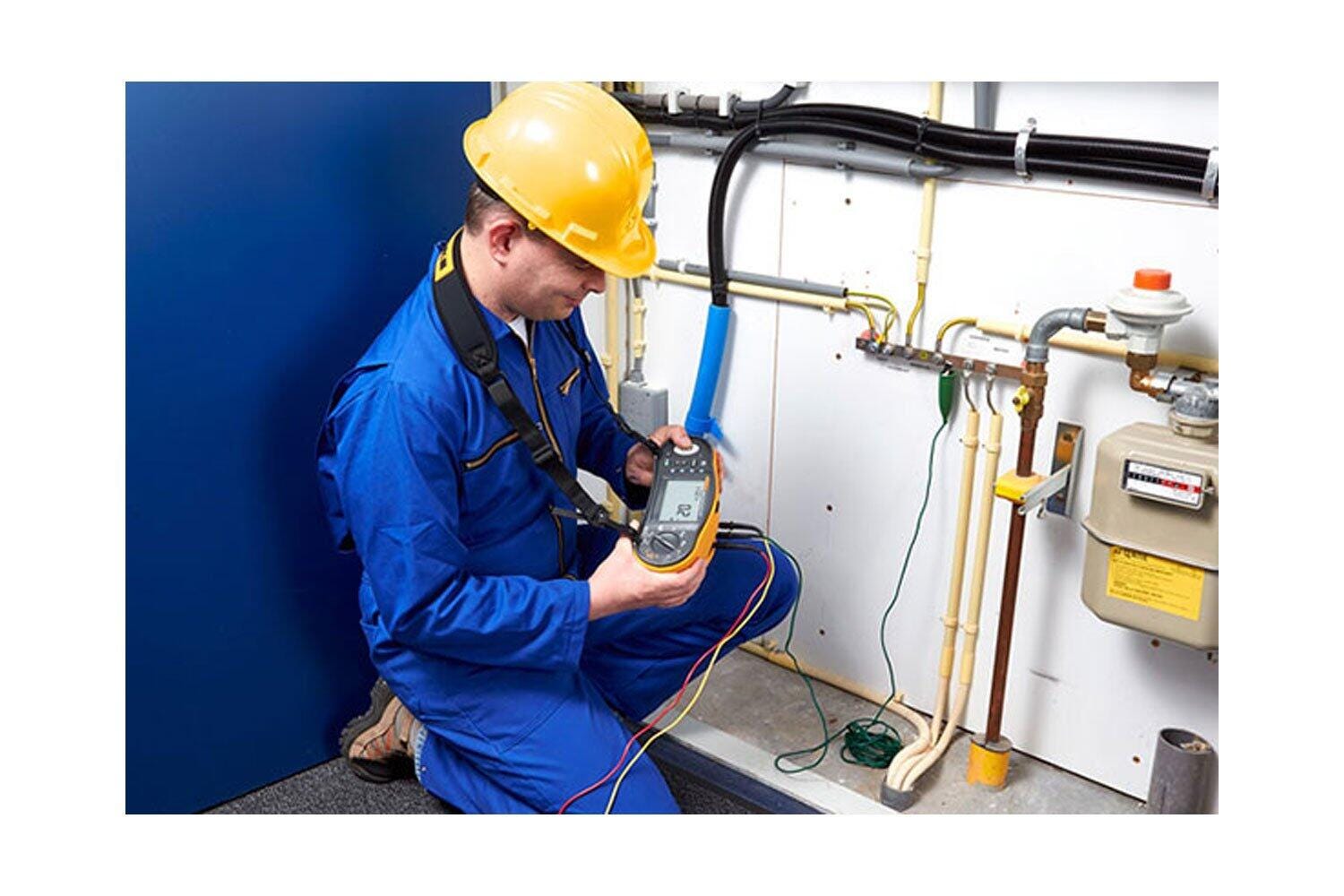

Fluke 1663 安装测试仪提供专业安装人员所需的全面功能和高级测量能力。它紧凑轻便（不到 1.3 kg），配有软垫背带和腰带，便于携带。该测试仪操作直观，不同水平的技术工人都可以轻松掌握，可以立即投入使用，以便按照所有当地法规快速有效地开展测试。其他功能包括用于 RCD 和环路测试的开/关切换式自动启动功能以及自检功能，这些功能可为您节省时间并让您对结果更有信心。
测试电动汽车充电桩 RCD A-EV 型或 RDC-DD 型直流保护装置
该测试仪使用 RCD B 型（平滑直流电流）VAR 模式对电动汽车充电桩直流保护装置进行测试，测试过程依据 IEC 62955 标准，可生成用于 RCD A-EV 型或 RDC-DD 型装置的测试电流（6/60/200 mA 和 <2 至 6 mA 的斜坡）。这样能够快速轻松地测试充电桩附加的 6 mA 直流监视器，并可与 Fluke FEV100 或 FEV300 结合使用。
软件兼容
Fluke 1663 与 Fluke 的 TruTest™ 软件兼容，让您告别传统的电气系统数据管理和报告过程中的麻烦操作。无论您是在办公室测试固定导线装置或电器用具、在车间验证维修情况，还是执行年度检查，妥善的数据管理对于为客户生成易于理解的报告都至关重要。TruTest™ 软件可让您轻松快速地从测试仪器直接导入测量结果，管理从仪器传输的文件，或根据需要手动输入数据。
其他实用功能：
- 检查接线极性以检测零线是否断开
- 测量绝缘电阻以及环路和线路电阻
- 带有环路测试用 Z-max 内存，轻松评估最高环路测试值
- 配备独特的调零适配器，用于快速、可靠、准确地补偿测试表笔和电源线
- 利用通断测试测量电机绕组
- 计算预期接地故障电流 (PEFC/IK) 和预期短路电流 (PSC/IK)
- 测量 RCD 开关时间和跳闸电平（斜坡测试）
- 在一次测试中同时测量 RCD A 型和 AC 型的跳闸时间和电流
- 测量 RCD 可变电流
- 提供自动 RCD 测试序列
- 包括相序指示器
- 安全等级为 CAT III 500 V、CAT IV 300 V
技术规格
| 交流电压测量 | ||
| 量程 | 500 V | |
| 分辨率 | 0.1 V | |
| 准确度 (45 Hz – 66 Hz) | 0.8% + 3 | |
| 输入阻抗 | 360 kΩ | |
| 过载保护 | 660 V rms | |
| 通断测试 (RLO) | ||
| 量程（自动） | 20 Ω / 200 Ω / 2000 Ω | |
| 分辨率 | 0.01 Ω / 0.1 Ω / 1 Ω | |
| 开路电压 | >4 V | |
| 绝缘电阻测量 (RISO) | ||
| 测试电压 | 50-100-250-500-1000 V | |
| 测试电压准确度（额定测试电流下） | +10%/-0% | |
| 测试电压 | 50 V 100 V 250 V 500 V 1000 V | |
| 绝缘电阻量程 | 20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ | |
| 分辨率 | 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ | |
| 测试电流 | 1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ | |
| 环路和线路阻抗 (ZI) | ||
| 量程 | 10 Ω（Hi 电流 mΩ 模式）/20 Ω/200 Ω/2000 Ω | |
| 分辨率 | 0.001 Ω/ 0.01 Ω/ 0.1 Ω/1 Ω | |
| 预期接地故障电流，PSC 测试 | ||
| 量程 | 1000 A / 10 kA (50 kA) | |
| 分辨率 | 1 A / 0.1 kA | |
| 计算 | 预期接地故障电流 (PEFC) 或预期短路电流 (PSC) 分别通过将测得的电源电压除以测得的环路 (L-PE) 电阻或线路 (L-N) 电阻来确定。 | |
| RCD 测试，所测 RCD 类型 | ||
| RCD 类型 | AC¹ G²、S³ | |
| 1663 型号 | A4、AC¹、G²、S³ | |
| 1664 FC 型号 | A、AC、B5、S | |
| 注释 | ¹对应 AC ²通用型，无延迟 ³时间延迟 ⁴对应脉冲信号 ⁵对应平滑直流信号 | |
| 跳闸速度测试 (ΔT) | ||
| 电流设置¹ | 10-30-100-300-500-1000 mA – VAR 10-30-100 mA | |
| 倍数 | x ½、x 1 x 5 VAR 模式 B 型 - 6、60、200 mA | |
| 测量范围 | RCD G 型 | 310 ms 50 ms |
| RCD S 型 | 510 ms 160 ms | |
| EV / RDC-DD | 6 mA - 10s 60 mA - 0.3s 200 mA - 0.1s | |
| 注释 | ¹仅限 1000 mA AC 型 最大 700 mA，A 型，采用 VAR 模式 RCD B 型（平滑直流电流）的 VAR 模式依据 IEC 62955 标准，可生成用于 RCD A-EV 型或 RDC-DD 型的测试电流（6/60/200 mA和 <2 至 6 mA 斜坡）。 | |
| RCD/FI 跳闸电流测量/斜坡测试 (IΔN) | ||
| 电流量程 | RCD 额定电流的 30% 至 110%¹ <2 mA 至 6 mA 平滑直流³ | |
| 步长 | IΔN 的 10%² 30 s 内线性上升 | |
| 保持时间 | RCD G 型 | 300 ms/步 |
| RCD S 型 | 500 ms/步 | |
| 测量精度 | ±5% | |
| 指定的跳闸电流范围 (EN 61008-1) | AC 型为 50% 至 100% A 型 (>10 mA) 为 35% 至 140% A 型 (≤10 mA) 为 35% 至 200% B 型为 50% 至 200% | |
| 注释 | ¹A 型 (IΔN > 10 mA) 为 30% 至 150% A 型 (IΔN = 10 mA) 为 30% 至 210% B 型为 20% 至 210% ²B 型为 5% ³对于 RCD A-EV 型/RDC-DD 型，依据 IEC 62955 | |
| 接地电阻测试 (RE) | ||
| 量程 | 200 Ω / 2000 Ω | |
| 分辨率 | 0.1 Ω / 1Ω | |
| 频率 | 128 Hz | |
| 输出电压 | 25 V | |
| 相序指示 | ||
| 图标 |  相序指示器激活。 | |
| 一般技术指标 | ||
| 尺寸（长 x 宽 x 高） | 10 x 25 x 12.5 cm | |
| 重量（含电池） | 1.3 Kg | |
| 电池类型和数量 | AA 型，6 节 | |
| 密封性 | IP-40 | |
| 安全性 | 符合 EN/IEC 61010-1 和 EN/IEC 61010-2-034 标准 | |
| 过电压 | CAT III / 500V；CAT IV 300V | |
| 性能 | EN61557-1 至 EN61557-7 和 EN61557-10 | |
