规格参数

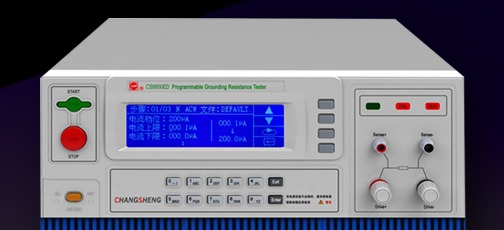

【产品概要】
测量各种电机、电器、仪器仪表、家用电器等用电网供电的电气设备直流接地电阻。
符合 IEC 61851-电动车辆传导充电系统，UL1703-平板型太阳能组件安全认证标准的测试要求。
软件自动校准，保证测试结果正确性。
测试文件自动保存，可连续测试。
外部控制和通讯，定时与暂停功能，开路报警
选配 RS232、RS485 接口，标配 PLC 接
【规格表】
| 型号 | CS9950ED | |
|---|---|---|
| 电流输出 DC | 范围 | 3.00A～100.0A |
| 分辨率 | 0.01A | |
| 准确度* | ±（1.5%读值+0.2A） | |
| 电阻设定 | 范围 | (1.0～600.0)mΩ |
| 分辨率 | 0.1mΩ | |
| 设定 | Rset=(100A/Iset) x50mΩ（最大上限 600mΩ） | |
| 电流测量 | 范围 | 3.00A～100.0A |
| 分辨率 | 0.01A | |
| 准确度* | ±（1.5%读值+0.2A） | |
| 电阻测量 | 范围 | (0.0～600.0) mΩ |
| 分辨率 | 0.1mΩ | |
| 准确度* | ±(1.5%+0.2mΩ) | |
| 定时器输出 | 范围 | 0.0s～999.9s |
| 分辨率 | 0.1s | |
| 准确度 | ±1% | |
