规格参数

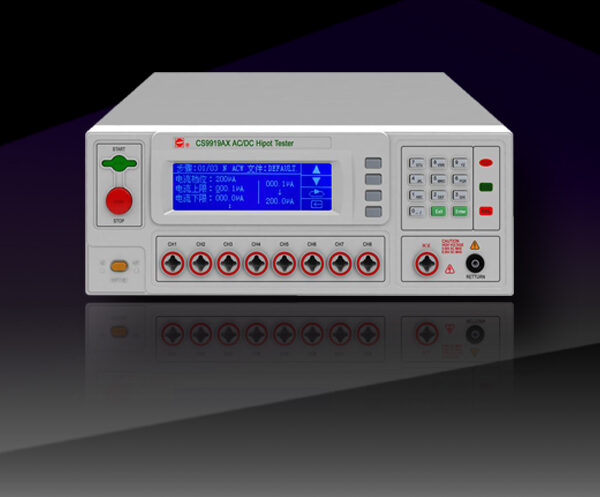

【产品概要】
性能特点
恒压输出：输出电压的调整率在±1%范围内，避免因输入电源电压不稳及负载变化而使输出电压变化，测量结果不准确。
具有快速放电功能，测试仪能在直流测试完 0.2s 的时间内把被测试体及回路中的电放完，确保操作人员的安全。
具有直流测试开路侦测功能，可防止直流测试时因测试线脱落造成误判
绝缘电阻具有自动换挡、手动换挡功能
安全防电墙及安全防护体系，可保护操作人员的安全、保证被测试件不被损坏
输出交流电压频率范围为 40.0Hz～400.0Hz,分辨率为 0.1Hz
可自动把测试结果保存在测试仪内，便于用户查验测试结果；也可与 RS232 接口连接把测试测试
结果导入到 EXCEL 表格中进行数据的统计、分析
具有列表显示功能，当测试步骤大于 2 时，测试结束后，测试仪能自动显示每一步的测试结果
标配 PLC 接口，选配 RS232C、RS485、USB、GPIB 接口
【规格表】
| 型号 | CS9919AX | CS9929AX | CS9929CX | CS9929FX | CS9929FX-16 | ||
|---|---|---|---|---|---|---|---|
| 分选功能 | 无 | 无 | 无 | 有 | 有 | ||
| CC 功能 | 无 | 无 | 无 | 有 | 有 | ||
| ACW | 输出电压 | 范围 | 0.050kV～5.000kV | ||||
| 精度 | ±（2%读值+5V） | ||||||
| 分辨率 | 1V | ||||||
| 最大输出功率 | 100W（5.000kV/20mA） | ||||||
| 最大额定电流 | 20mA | ||||||
| 下限电流范围 | 0～20mA,0=不判断下限 | ||||||
| 电流档位 | 200uA、2mA、20mA | ||||||
| 输出波形 | 正弦波 | ||||||
| 输出波形失真度 | ≤2%（空载或纯阻性负载） | ||||||
| 波峰因数 | 1.3～1.5 | ||||||
| 输出信号类型 | DDS+功放 | ||||||
| 电压上升时间 | 0.3s～999.9s 0=电压上升时间关 | ||||||
| 测试时间 | 0.3s～999.9s 0=连续测试 | ||||||
| 电压下降时间 | 0.3s～999.9s 0=电压下降时间关 | ||||||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | ||||||
| 扫描通道数 | 8 | 8 | 8 | 8 | 16 | ||
| 输出电压模式 | N 模式、G 模式 | ||||||
| DCW | 输出电压 | 范围 | 0.050kV～6.000kV | ||||
| 精度 | ±（2%读值+5V） | ||||||
| 分辨率 | 1V | ||||||
| 最大输出功率 | 60W（6.000kV/10mA） | ||||||
| 最大额定电流 | 10mA | ||||||
| 电流档位 | 2uA、20uA、200uA、2mA、10mA | ||||||
| 纹波系数 | ≤5%（6kV/10mA） | ||||||
| 放电时间 | ≤200ms | ||||||
| 最大充电电流 | 10mA | ||||||
| 电压上升时间 | 0.3s～999.9s 0=电压上升时间关 | ||||||
| 测试时间 | 0.3s～999.9s 0=连续测试 | ||||||
| 电压下降时间 | 0.3s～999.9s 0=电压下降时间关 | ||||||
| 间隔时间 | 0.0s～999.9s 0=间隔时间关 | ||||||
| 延时报警时间 | 0.3s～999.9s 0=延时报警时间关 | ||||||
| 扫描通道数 | 8 | 8 | 8 | 8 | 16 | ||
| 输出电压模式 | N 模式、G 模式 | ||||||
| IR | 输出电压 | 范围 | -------------- | 0.050kV～1.000kV | |||
| 精度 | -------------- | ±（2%读值+5V） | |||||
| 分辨率 | -------------- | 1V | |||||
| 最大上限设定值 | -------------- | 10GΩ | 50GΩ | 10GΩ | 10GΩ | ||
| 最大下限设定值 | -------------- | 9.999GΩ | 49.9GΩ | 9.999GΩ | 9.999GΩ | ||
| 最小下限设定值 | -------------- | 1MΩ | |||||
| 电压上升时间 | -------------- | 0.3s～999.9s 0=电压上升时间关 | |||||
| 测试时间 | -------------- | 0.3s～999.9s 0=连续测试 | |||||
| 间隔时间 | -------------- | 0.0s～999.9s 0=间隔时间关 | |||||
| 自动切换档位 | -------------- | 可设置为开、关 | |||||
| 放电时间 | -------------- | ≤200ms | |||||
| 扫描通道数 | 8 | 8 | 8 | 8 | 16 | ||
| 电压表 | 范围 | AC | 0.050kV～5.000kV | ||||
| DC | 0.050kV～6.000kV | ||||||
| 精度 | ±（2%读值+5V） | ||||||
| 分辨率 | 1V | ||||||
| 显示数值 | 均方根值 | ||||||
| 电流表 | 测量范围 | AC | 0～20mA | ||||
| DC | 0～10mA | ||||||
| 分辨率 | AC | 200uA档：0.1uA,2mA档：1uA,20mA档：10uA | |||||
| DC | 2uA档：0.001uA,20uA档：0.01uA,200uA档：0.1uA,2mA档：1uA,10mA档：10uA | ||||||
| 测量精度 | ≥2mA为±（2%+5个字），<2mA为±（3%+5个字） | ||||||
| 偏移功能 | 测试线及附件的的电流可以被减去。 | ||||||
| 测试模式 | GND 模式：RETURN 端接机壳 FLOAT 模式：RETURN 端不接机壳 | ||||||
| 电阻表 | 分辨率 | 1MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ,100MΩ～999.9MΩ:0.1MΩ,1000MΩ～9999MΩ:1MΩ，10000 MΩ～49999MΩ:10MΩ | |||||
| 精度 | 0.100kV～0.200kV:1MΩ～999MΩ ±5%，1000MΩ～3000MΩ ±10% 0.201kV～0.499kV:1MΩ～999MΩ ±5%，1000MΩ～5000MΩ ±10% 0.500kV～1.000kV:1MΩ～999MΩ ±5%，1000MΩ～9999MΩ ±10% 10000MΩ～50000MΩ ±15% | ||||||
| 计时器 | 范围 | 0～999.9s | |||||
| 分辨率 | 0.1s | ||||||
| 精度 | ±（0.1%+50ms） | ||||||
| 输出电压模式 | ------------- | N 模式、G模式 | ||||||
| IR | 输出电压 | 范围 | ------------- | 0.050kV～1.000kV | ||||
| 精度 | ------------- | ±（2%读值+5V） | ||||||
| 分辨率 | ------------- | 1V | ||||||
| 最大上限设定值 | ------------- | 10GΩ | 50GΩ | 10GΩ | 10GΩ | |||
| 最大下限设定值 | ------------- | 9.999GΩ | 49.9GΩ | 9.999GΩ | 9.999GΩ | |||
| 最小下限设定值 | ------------- | 1MΩ | ||||||
| 电压上升时间 | ------------- | 0.3s～999.9s 0=电压上升时间关 | ||||||
| 测试时间 | ------------- | 0.3s～999.9s 0=连续测试 | ||||||
| 间隔时间 | ------------- | 0.0s～999.9s 0=间隔时间关 | ||||||
| 自动切换档位 | ------------- | 可设置为开、关 | ||||||
| 放电时间 | ------------- | ≤200ms | ||||||
| 扫描通道数 | 8 | 8 | 8 | 8 | 16 | |||
| 电压表 | 范围 | AC | 0.050kV～5.000kV | |||||
| DC | 0.050kV～6.000kV | |||||||
| 精度 | ±（2%读值+5V） | |||||||
| 分辨率 | 1V | |||||||
| 电流表 | 测量范围 | AC | 0 ～ 20mA | |||||
| DC | 0 ～ 10mA | |||||||
| 分辨率 | AC | 200uA档：0.1uA,2mA档：1uA,20mA档：10uA | ||||||
| DC | 2uA档：0.001uA，20uA档：0.01uA，200uA档：0.1uA, 2mA档：1uA,10mA档：10uA | |||||||
| 测量精度 | ≥2mA 为±（2%+5 个字），<2mA为±（3%+5 个字） | |||||||
| 电阻表 | 偏移功能 | 测试线及附件的的电流可以被减去。 | ||||||
| 测试模式 | GND 模式：RETURN 端接机壳 FLOAT 模式：RETURN 端不接机壳 | |||||||
| 电阻表 | 分辨率 | 1MΩ～9.999MΩ:0.001MΩ,10MΩ～99.99MΩ:0.01MΩ， 100MΩ～999.9MΩ:0.1MΩ,1000MΩ～9999MΩ:1MΩ， 10000 MΩ～49999MΩ:10MΩ | ||||||
| 精度 | 0.100kV～0.200kV:1MΩ～999MΩ ±5%，1000MΩ～3000MΩ ±10% 0.201kV～0.499kV:1MΩ～999MΩ ±5%，1000MΩ～5000MΩ ±10% 0.500kV～1.000kV:1MΩ～999MΩ ±5%，1000MΩ～9999MΩ ±10% 10000MΩ～50000MΩ ±15% | |||||||
| 计时器 | 范围 | 0～999.9s | ||||||
| 分辨率 | 0.1s | |||||||
| 精度 | ±（0.1%+50ms） | |||||||
