产品介绍

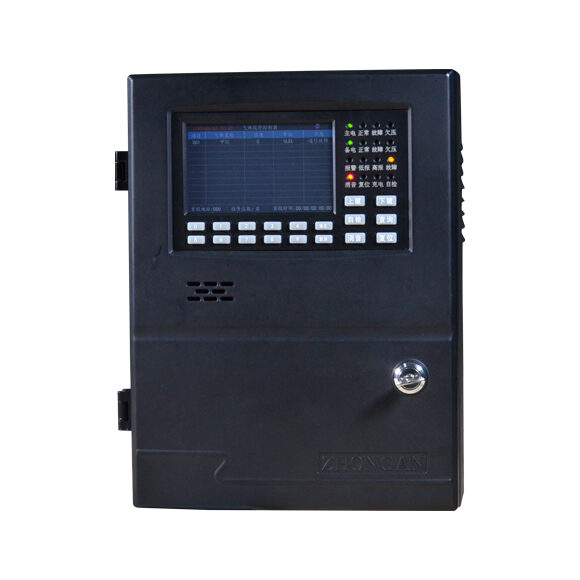

GDS8300分线型气体报警控制器是中安探测研制的分线制多点监控气体报警主机，用于检测环境空气中待测气体的浓度。当环境中待测气体浓度达到或超过预置报警值时，控制器立即发出声光报警，并可启动驱动排风或其它外控设备，有效预防中毒事故、爆炸及火灾发生，保障生命财产安全。

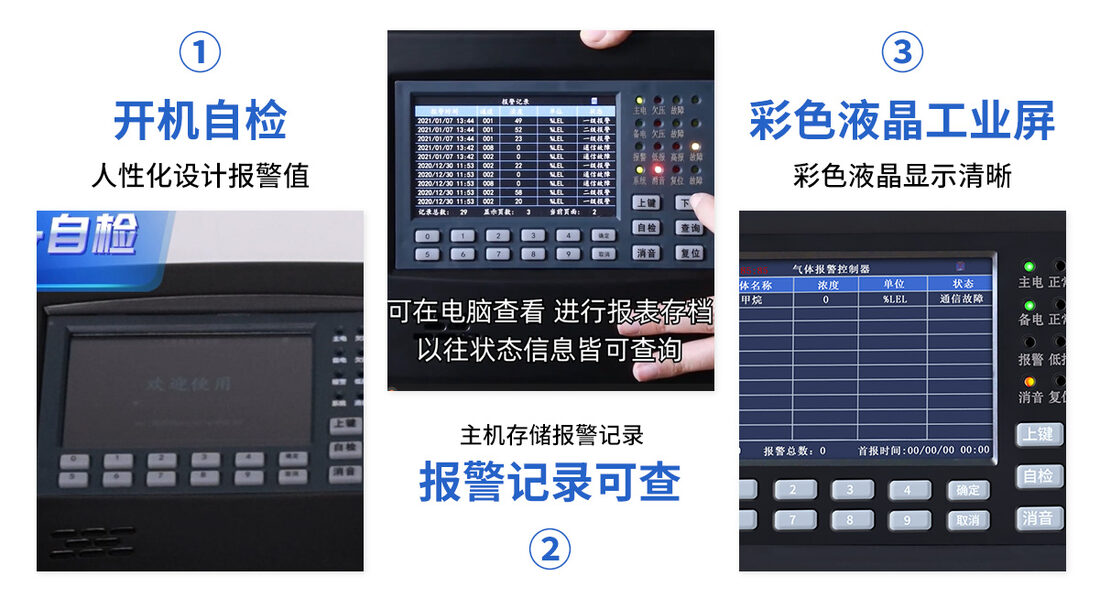

GDS8300采用5寸彩色液晶屏显示，界面直观清晰，支持16路4-20mA模拟信号输入，可连接16台检测不同气体成分的分线型探测器，实现多点集中监控。标配两路RS485通讯输出，可选配RS232输出，方便与上位机系统、PLC/DCS或远程监控平台进行数据通讯。分线型布线方式每台探测器通过独立的RVVP 3×1.5mm²三芯屏蔽线缆与控制器连接，各通道信号互不干扰，稳定性高。
控制器提供两个无源开关量、一个DC24V脉冲控制触点和一个AC220V脉冲输出，可直接驱动排风机、电磁阀等外设设备，实现报警联动控制。两级报警点可由用户自由设置，满足不同场景的报警需求。GDS8300已通过CCCF消防产品认证，适用于石油化工、冶金、市政燃气、仓储物流等工业与商业场所。
| 核心卖点 | |
|---|---|
| 16路4-20mA分线接入 | 支持16路4-20mA模拟信号输入，可连接16台检测不同气体成分的分线型探测器，每台探测器独立布线、信号互不干扰，满足中小型工业场所的多点气体检测需求。 |
| 5寸彩色液晶屏 | 采用5寸彩色液晶屏显示，实时显示各通道气体浓度数据和设备运行状态，界面直观清晰，配合多数字键盘方便操作，方便操作人员快速掌握现场情况。 |
| 双路RS485通讯 | 标配两路RS485输出，可选配RS232输出，方便与上位机系统、PLC/DCS或远程监控平台进行数据通讯，实现集中监控和远程管理。 |
| 分线制独立布线，信号稳定 | 采用分线型布线方式，每台探测器通过独立的RVVP 3×1.5mm²三芯屏蔽线缆与控制器连接，各通道信号互不干扰，单路故障不影响其他通道，传输距离≤1500m。 |

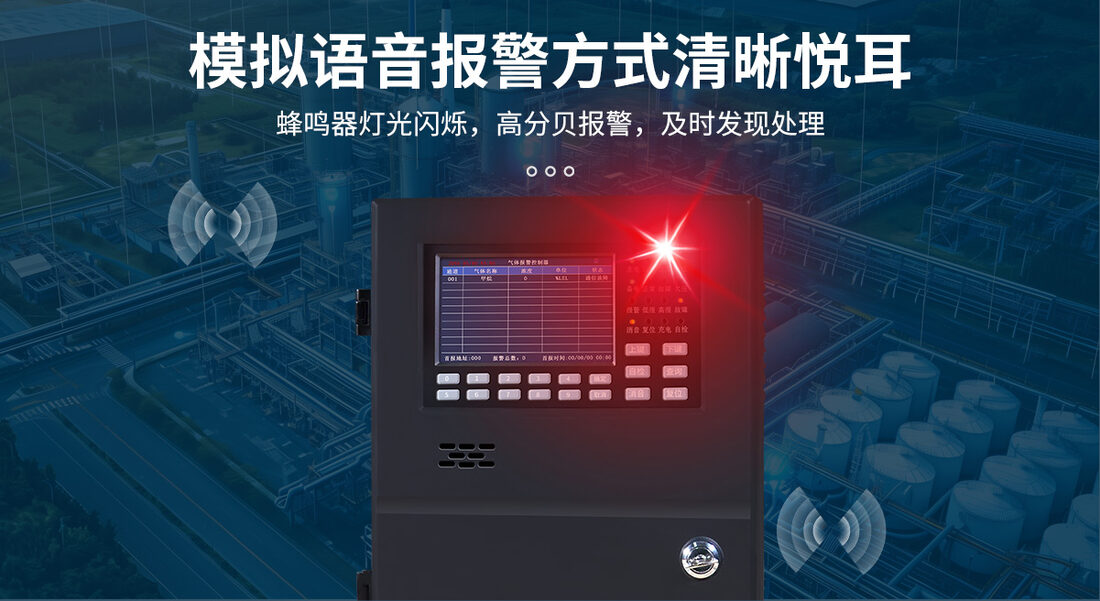

| 声光双重报警 | 检测到气体浓度达到报警值时，控制器立即发出声光报警信号，报警信息清晰明确，确保现场人员第一时间察觉异常。 |
| 两级报警，自由设置 | 支持两级报警点设置，用户可根据现场环境和安全管理要求自由设定低限和高限报警值，灵活适配不同应用场景。 |
| 多路联动输出 | 提供两个无源开关量、一个DC24V脉冲控制触点和一个AC220V脉冲输出，可直接驱动排风机、电磁阀、声光报警器等外设设备，实现报警联动控制。 |
| CCC消防认证，合规准入 | 通过CCCF消防产品认证（GDS8300主型），属于可燃气体报警控制器类产品，满足国家消防验收和工程准入要求。 |
| 壁挂式安装，维护便捷 | 现场固定安装壁挂式设计，采用简便的滑入壁挂方式，标配安装挂板及Ф8锚固胀栓，安装简单，维护方便。 |
技术参数
| 项目 | 内容 |
|---|---|
| 产品型号 | GDS8300 |
| 产品全称 | GDS8300分线型气体报警控制器 |
| 产品类型 | 可燃气体报警控制器（分线型） |
| 显示方式 | 5寸彩色液晶屏 |
| 信号输入 | 4-20mA模拟信号 |
| 组网容量 | 16路4-20mA模拟信号输入 |
| 通讯方式 | 标配两路RS485输出；RS232输出（可选配） |
| 报警方式 | 声光报警 |
| 报警点 | 两级报警，可由用户自由设置 |
| 触点输出 | 两个无源开关量；一个DC24V脉冲控制触点；一个AC220V脉冲 |
| 供电电压 | AC220V±10% 50Hz |
| 备电 | 主电1组、备电1组（非标配） |
| 线缆要求 | 分线：RVVP 3×1.5mm²（每路探测器独立布线） |
| 传输距离 | ≤1500m |
| 安装方式 | 现场固定安装，壁挂（滑入式壁挂） |
| 工作温度 | -10℃～+55℃ |
| 工作湿度 | <93%RH |
| 压力范围 | (86～106)kPa |
| 外形尺寸 | 325×245×95mm |
| 产品重量 | 6.8kg |
| 标准附件 | 标配安装挂板及Ф8锚固胀栓 |
应用场景
| 应用场景 | 具体应用动作 | 检测对象 |
|---|---|---|
| 石油化工车间监控 | 在化工厂区车间、反应釜区安装GDS8300，分线制独立连接各区域探测器，各通道信号互不干扰，对可燃气体和有毒气体浓度进行实时监控 | 可燃气体、有毒气体 |
| 燃气调压站/门站监控 | 在燃气调压站、门站控制室安装GDS8300，16路容量覆盖调压站主要监测点，分线制布线保证各监测点信号稳定可靠 | 甲烷（天然气） |
| 工业锅炉房安全监控 | 在燃气锅炉房安装GDS8300，连接锅炉房内及周边的可燃气体探测器，实时监测燃气泄漏，报警时联动切断电磁阀和启动排风 | CH₄（天然气泄漏） |
| 冶金煤气区域监测 | 在冶金厂区煤气加压站、煤气柜等区域安装GDS8300，分线制各通道独立运行，单路故障不影响其他监测点 | CO、CH₄、H₂ |
| 危化品仓库监测 | 在中小型危化品仓库安装GDS8300，16路容量覆盖仓库各区域，分线制布线方便后期维护和单点检修 | 可燃气体、有毒气体 |
| 制药车间溶剂监测 | 在制药车间、溶剂回收区安装GDS8300，连接各区域探测器，4-20mA信号与车间DCS系统兼容性好，方便集成 | VOC、可燃气体、有毒气体 |
产品证书
CCCF消防产品认证
| 证书项目 | 证书信息 |
|---|---|
| 产品名称 | 可燃气体报警控制器 |
| 认证型号 | GDS8300（主型） |
| 证书类型 | CCCF消防产品认证证书 |
| 消防认证编号 | 073214850444R0M |
企业资质认证
| 证书类型 | 证书信息 |
|---|---|
| 高新技术企业证书 | 编号GR202341002338，国家高新技术企业认证 |
| ISO 9001质量管理体系 | 编号17425Q20078R0M，北京华信创认证中心有限公司（HXCC），初次获证2025-01-14，有效期至2028-01-13 |
| ISO 14001环境管理体系 | 编号17424E21167R0M，北京华信创认证中心有限公司（HXCC），有效期至2027-12-12 |
| ISO 45001职业健康安全体系 | 编号17424S21123R0M，北京华信创认证中心有限公司（HXCC），有效期至2027-12-12 |
| CE认证（EMC电磁兼容） | 编号1N240603.HZATD55，ECM Srl（意大利），EMC指令2014/30/EU，标准EN IEC 61326-1，至2029年06月02日 |
| SIL功能安全认证 | 编号1N241211.HZAWD94，ECM国际认证机构，SIL 3 Capable（IEC 61508） |
| RoHS环保认证 | 编号M.2024.206.C111100，至2029年12月09日 |
| 企业信用等级 | AAA级信用企业，至2028年 |
| 售后服务认证 | 编号667252370R0S，山东中梓富检认证有限公司，五星级售后服务认证 |
| 产品责任保险 | 编号299410104022026000001，安诚财产保险股份有限公司，累计赔偿限额2000万元 |
常见问题
Q1：GDS8300是什么类型的气体报警控制器？
A1：GDS8300是分线型气体报警控制器，采用4-20mA模拟信号输入，每台探测器通过独立的RVVP 3×1.5mm²三芯屏蔽线缆与控制器连接，各通道信号互不干扰，单路故障不影响其他通道运行。支持16路探测器接入，适合中小型工业场所多点监测。
Q2：GDS8300最多可以接多少台探测器？
A2：GDS8300支持16路4-20mA模拟信号输入，最多可连接16台分线型气体探测器，每台探测器可检测不同的气体成分（如可燃气体、一氧化碳、硫化氢、氧气等），实现多点集中监控。
Q3：GDS8300的通讯方式有哪些？
A3：GDS8300标配两路RS485输出，可选配RS232输出。通过RS485或RS232接口，可将各通道的气体浓度数据、报警状态等信息上传至上位机系统、PLC/DCS或远程监控平台，实现集中监控和远程管理。
Q4：GDS8300的报警方式是什么？
A4：GDS8300采用声光双重报警方式，当检测到气体浓度达到报警值时，控制器立即发出声光报警信号。支持两级报警点设置（低限报警和高限报警），报警值可由用户根据现场环境和安全管理要求自由设定。
Q5：GDS8300和GDS8200有什么区别？
A5：GDS8300和GDS8200是同一系列的两款产品，均采用5寸彩色液晶屏、双路RS485通讯、壁挂式安装，外观和重量相同。主要区别在于信号输入方式和组网容量：①GDS8300是分线型，采用4-20mA模拟信号输入，每台探测器独立布线（RVVP 3×1.5mm²），支持16路接入；②GDS8200是总线型，采用RS485总线信号输入，所有探测器并联在一根四芯线缆上（RVVP 4×1.5mm²），支持99路接入。监测点位少（≤16路）、要求各通道独立布线选GDS8300；监测点位多、需要节省线缆选GDS8200。
Q6：GDS8300分线型布线有什么优势？
A6：分线型布线的核心优势是各通道信号独立、互不干扰。每台探测器通过独立线缆连接控制器，单台探测器或单条线路出现故障不会影响其他通道正常运行，系统可靠性高；同时4-20mA模拟信号技术成熟，与各类PLC/DCS系统兼容性好，适合对信号稳定性要求较高的应用场景。
Q7：GDS8300的传输距离是多少？用什么线缆？
A7：GDS8300分线传输距离≤1500m，每路探测器采用RVVP 3×1.5mm²三芯屏蔽线缆独立布线。屏蔽线缆有效抗电磁干扰，适合工业厂区复杂电磁环境。
Q8：GDS8300有哪些输出接口？
A8：GDS8300提供两个无源开关量、一个DC24V脉冲控制触点和一个AC220V脉冲输出，可直接驱动排风机、电磁阀、声光报警器等外设设备，实现报警联动控制。同时标配两路RS485通讯输出，可选配RS232。
Q9：GDS8300有CCC消防认证吗？
A9：是的，GDS8300已通过CCCF消防产品认证，认证型号为GDS8300（主型），消防认证编号073214850444R0M，产品类型为可燃气体报警控制器，满足国家消防验收和工程准入要求。
Q10：GDS8300和S8500有什么区别？
A10：两款均为分线型4-20mA控制器，主要区别在于容量和配置：①GDS8300支持16路输入，5寸彩色液晶屏，尺寸325×245×95mm，重量6.8kg，适合中小型场所；②S8500支持32路输入，8寸彩色触摸屏，内置6组可编程外控输出，尺寸420×270×102mm，重量8.5kg，适合大中型场所。16路以内选GDS8300性价比更高，超过16路或需要触摸屏操作选S8500。
