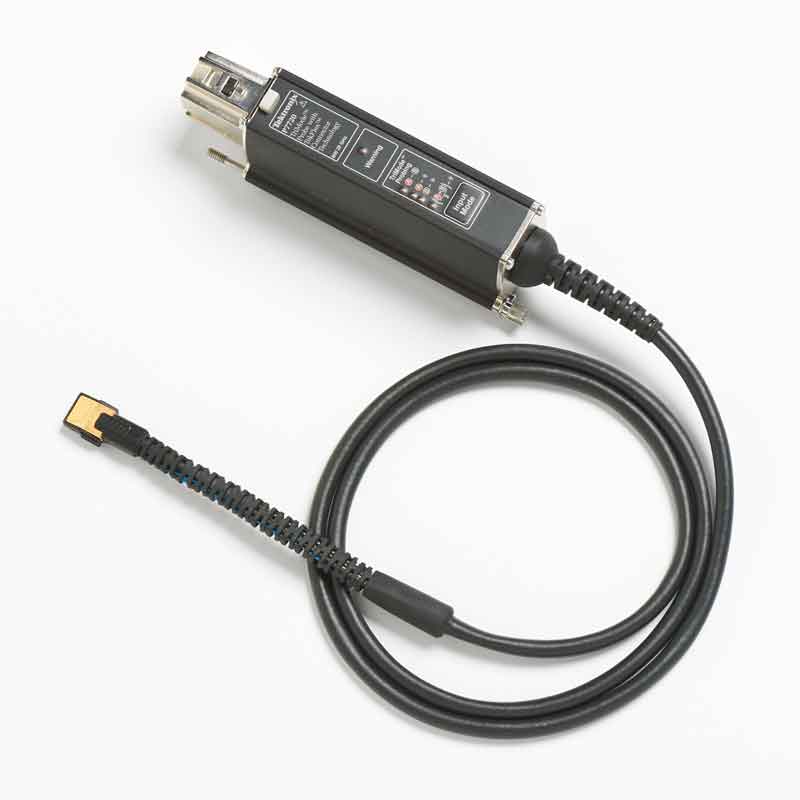

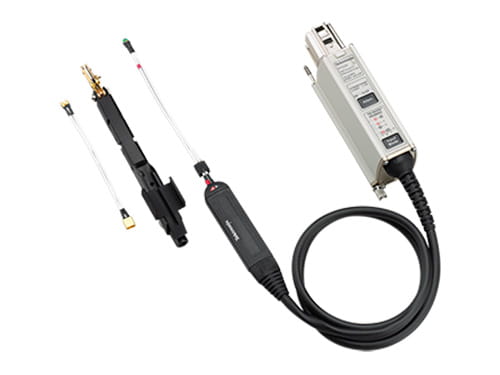

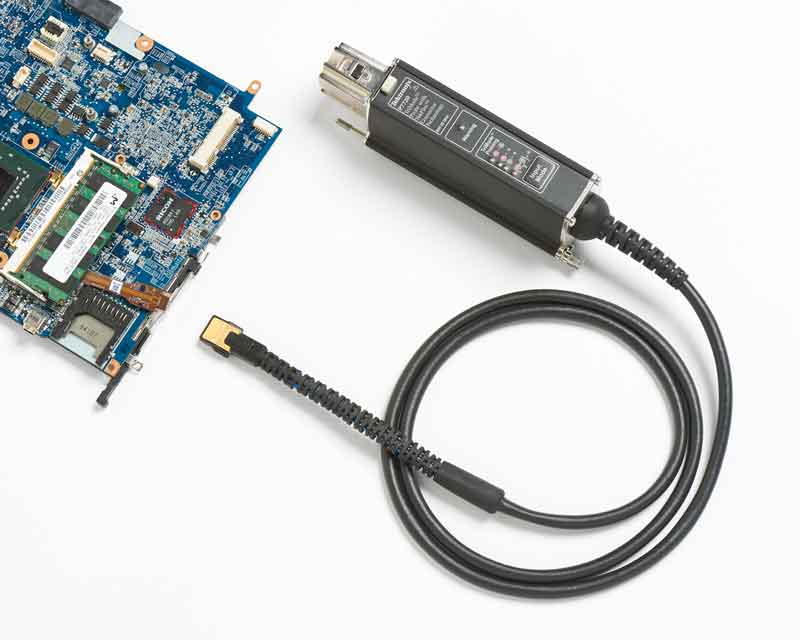

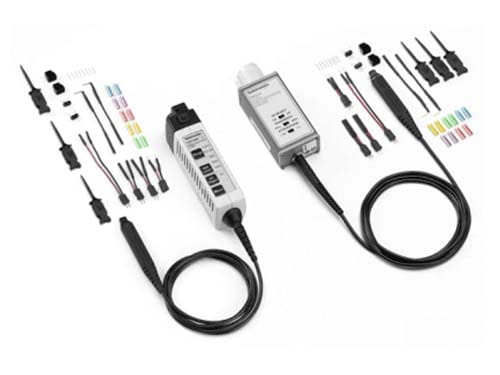

低压差分探头

Name: 低压差分探头
Brand: Tektronix泰克
Availability: InStock

分类嘉品推荐 > Tektronix泰克 > 探头与附件摘要单端和共模测量简化测量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

型号规格

型号	带宽	输入阻抗	衰减	最大电压
型号	带宽	输入阻抗	衰减	最大电压
TDP7706					-
TDP7708 查看可兼容的仪器 6 Series MSO Fully Compatible 6 Series B MSO Fully Compatible	6 Series MSO	Fully Compatible	6 Series B MSO	Fully Compatible	8 GHz	100kΩ (SIT) / 150kΩ (BRW) \|\| 0.4 pF	4X / 10X	±12 V	-
6 Series MSO	Fully Compatible
6 Series B MSO	Fully Compatible
TDP7704 查看可兼容的仪器 6 Series MSO Fully Compatible 6 Series B MSO Fully Compatible	6 Series MSO	Fully Compatible	6 Series B MSO	Fully Compatible	4 GHz	100kΩ (SIT) / 150kΩ (BRW) \|\| 0.4 pF	4X / 10X	±12 V	-
6 Series MSO	Fully Compatible
6 Series B MSO	Fully Compatible
ADA400A	1 MHz	1 MΩ \|\| ~ 55 pF	100x、10x、1x、0.1x	-	US $4,760
TDP1500
5 系列 MSO	完全兼容
5 系列紧凑型 MSO	完全兼容
6 系列 MSO	完全兼容
6 系列 B MSO	完全兼容
DPO/DSA/MSO70000	需要 TCA-VPI50 适配器
DPO7000C	完全兼容
MDO3000	完全兼容，且在使用所需 TPA-N-VPI 适配器的情况下，探头支持 RF 输入
MDO4000C	完全兼容，且在使用所需 TPA-N-VPI 适配器的情况下，探头支持 RF 输入
MSO/DPO2000	需要 TekVPI® 外部电源 (119-8726-xx)
MSO/DPO2000B	需要 TekVPI® 外部电源 (119-8726-xx)
MSO / DPO3000	完全兼容
MSO/DPO4000	完全兼容
MSO/DPO5000	完全兼容
MSO/DPO5000B	完全兼容
MSO4000B	完全兼容
1.5 GHz	200 kΩ / ≤1 pF
1X/10X	±25 V (DC pk AC)	US $10,200
5 系列 MSO	完全兼容
5 系列紧凑型 MSO	完全兼容
6 系列 MSO	完全兼容
6 系列 B MSO	完全兼容
DPO/DSA/MSO70000	需要 TCA-VPI50 适配器
DPO7000C	完全兼容
MDO3000	完全兼容，且在使用所需 TPA-N-VPI 适配器的情况下，探头支持 RF 输入
MDO4000C	完全兼容，且在使用所需 TPA-N-VPI 适配器的情况下，探头支持 RF 输入
MSO/DPO2000	需要 TekVPI® 外部电源 (119-8726-xx)
MSO/DPO2000B	需要 TekVPI® 外部电源 (119-8726-xx)
MSO / DPO3000	完全兼容
MSO/DPO4000	完全兼容
MSO/DPO5000	完全兼容
MSO/DPO5000B	完全兼容
MSO4000B	完全兼容
P6247
DPO7000C	需要 TPA-BNC 适配器
MDO3000	需要 TPA-BNC 适配器
MDO4000C	需要 TPA-BNC 适配器
MSO/DPO2000	需要 TPA-BNC 适配器和 TekVPI® 外部电源 (119-8726-xx)
MSO/DPO2000B	需要 TPA-BNC 适配器和 TekVPI® 外部电源 (119-8726-xx)
MSO / DPO3000	需要 TPA-BNC 适配器
MSO/DPO4000	需要 TPA-BNC 适配器
MSO/DPO5000	需要 TPA-BNC 适配器
MSO/DPO5000B	需要 TPA-BNC 适配器
MSO4000B	需要 TPA-BNC 适配器
TDS3000	完全兼容
TDS5000	完全兼容
1 GHz	200 kΩ /
1X、10X	±25 V (DC pk AC)	US $11,900
DPO7000C	需要 TPA-BNC 适配器
MDO3000	需要 TPA-BNC 适配器
MDO4000C	需要 TPA-BNC 适配器
MSO/DPO2000	需要 TPA-BNC 适配器和 TekVPI® 外部电源 (119-8726-xx)
MSO/DPO2000B	需要 TPA-BNC 适配器和 TekVPI® 外部电源 (119-8726-xx)
MSO / DPO3000	需要 TPA-BNC 适配器
MSO/DPO4000	需要 TPA-BNC 适配器
MSO/DPO5000	需要 TPA-BNC 适配器
MSO/DPO5000B	需要 TPA-BNC 适配器
MSO4000B	需要 TPA-BNC 适配器
TDS3000	完全兼容
TDS5000	完全兼容
TDP3500
5 系列 MSO	完全兼容
5 系列紧凑型 MSO	完全兼容
6 系列 MSO	完全兼容
6 系列 B MSO	完全兼容
DPO/DSA/MSO70000	需要 TCA-VPI50 适配器
DPO7000C	完全兼容
MDO3000	完全兼容，且在使用所需 TPA-N-VPI 适配器的情况下，探头支持 RF 输入
MDO4000C	完全兼容，且在使用所需 TPA-N-VPI 适配器的情况下，探头支持 RF 输入
MSO/DPO2000	需要 TekVPI® 外部电源 (119-8726-xx)
MSO/DPO2000B	需要 TekVPI® 外部电源 (119-8726-xx)
MSO / DPO3000	完全兼容
MSO/DPO4000	完全兼容
MSO/DPO5000	完全兼容
MSO/DPO5000B	完全兼容
MSO4000B	完全兼容
3.5 GHz	100 kΩ / ≤0.3 pF
5X	±15 V (DC pk AC)	US $12,600
5 系列 MSO	完全兼容
5 系列紧凑型 MSO	完全兼容
6 系列 MSO	完全兼容
6 系列 B MSO	完全兼容
DPO/DSA/MSO70000	需要 TCA-VPI50 适配器
DPO7000C	完全兼容
MDO3000	完全兼容，且在使用所需 TPA-N-VPI 适配器的情况下，探头支持 RF 输入
MDO4000C	完全兼容，且在使用所需 TPA-N-VPI 适配器的情况下，探头支持 RF 输入
MSO/DPO2000	需要 TekVPI® 外部电源 (119-8726-xx)
MSO/DPO2000B	需要 TekVPI® 外部电源 (119-8726-xx)
MSO / DPO3000	完全兼容
MSO/DPO4000	完全兼容
MSO/DPO5000	完全兼容
MSO/DPO5000B	完全兼容
MSO4000B	完全兼容
TDP4000	4 GHz	100 kΩ \|\| ≤ 0.3 pF	5X	±15 V (DC + pk AC)	US $13,000
P6248
DPO7000C	需要 TPA-BNC 适配器
MDO3000	需要 TPA-BNC 适配器
MDO4000C	需要 TPA-BNC 适配器
MSO/DPO2000	需要 TPA-BNC 适配器和 TekVPI® 外部电源 (119-8726-xx)
MSO/DPO2000B	需要 TPA-BNC 适配器和 TekVPI® 外部电源 (119-8726-xx)
MSO / DPO3000	需要 TPA-BNC 适配器
MSO/DPO4000	需要 TPA-BNC 适配器
MSO/DPO5000	需要 TPA-BNC 适配器
MSO/DPO5000B	需要 TPA-BNC 适配器
MSO4000B	需要 TPA-BNC 适配器
TDS3000	完全兼容
TDS5000	完全兼容
1.5 GHz	200 kΩ / <1 pF
1X、10X	±25 V (DC pk AC)	US $14,500
DPO7000C	需要 TPA-BNC 适配器
MDO3000	需要 TPA-BNC 适配器
MDO4000C	需要 TPA-BNC 适配器
MSO/DPO2000	需要 TPA-BNC 适配器和 TekVPI® 外部电源 (119-8726-xx)
MSO/DPO2000B	需要 TPA-BNC 适配器和 TekVPI® 外部电源 (119-8726-xx)
MSO / DPO3000	需要 TPA-BNC 适配器
MSO/DPO4000	需要 TPA-BNC 适配器
MSO/DPO5000	需要 TPA-BNC 适配器
MSO/DPO5000B	需要 TPA-BNC 适配器
MSO4000B	需要 TPA-BNC 适配器
TDS3000	完全兼容
TDS5000	完全兼容
P7708 查看可兼容的仪器 DPO/DSA/MSO70000 完全兼容 7系列 DPO 完全兼容	DPO/DSA/MSO70000	完全兼容	7系列 DPO	完全兼容	8 GHz	100kΩ (SIT) / 150kΩ (BRW) / 0.4 pF	4X/10X	±12 V	US $19,600
DPO/DSA/MSO70000	完全兼容
7系列 DPO	完全兼容
P7508	8 GHz	100 kΩ	5X / 12.5X	±15 V (DC + pk AC)	US $21,000
TDP7710 查看可兼容的仪器 6 Series MSO Fully Compatible 6 Series B MSO Fully Compatible	6 Series MSO	Fully Compatible	6 Series B MSO	Fully Compatible	10 GHz	100k Ω (SIT) / 144k Ω (BRW) \|\| 0.4 pF	4x / 10x	+/- 12 V	US $24,500
6 Series MSO	Fully Compatible
6 Series B MSO	Fully Compatible
P7713 查看可兼容的仪器 DPO/DSA/MSO70000 完全兼容 7系列 DPO 完全兼容	DPO/DSA/MSO70000	完全兼容	7系列 DPO	完全兼容	13 GHz	100kΩ (SIT) / 150kΩ (BRW) / 0.4 pF	4X/10X	±12 V	US $29,300
DPO/DSA/MSO70000	完全兼容
7系列 DPO	完全兼容
P7513A 查看可兼容的仪器 DPO/DSA/MSO70000 完全兼容 TDS6000 完全兼容 TDS7000 完全兼容	DPO/DSA/MSO70000	完全兼容	TDS6000	完全兼容	TDS7000	完全兼容	>13 GHz	100 kΩ	5X/12.5X	±15 V (DC pk AC)	US $31,800
DPO/DSA/MSO70000	完全兼容
TDS6000	完全兼容
TDS7000	完全兼容
P7716 查看可兼容的仪器 DPO/DSA/MSO70000 完全兼容 7系列 DPO 完全兼容	DPO/DSA/MSO70000	完全兼容	7系列 DPO	完全兼容	16 GHz	100kΩ (SIT) / 150kΩ (BRW) / 0.4 pF	4X/10X	±12 V	US $40,700
DPO/DSA/MSO70000	完全兼容
7系列 DPO	完全兼容
P7516 查看可兼容的仪器 DPO/DSA/MSO70000 完全兼容 TDS6000 完全兼容 TDS7000 完全兼容	DPO/DSA/MSO70000	完全兼容	TDS6000	完全兼容	TDS7000	完全兼容	16 GHz	-	5X/12.5X	±15 V (DC pk AC)	US $43,000
DPO/DSA/MSO70000	完全兼容
TDS6000	完全兼容
TDS7000	完全兼容
P7720 查看可兼容的仪器 DPO/DSA/MSO70000 完全兼容 7系列 DPO 完全兼容	DPO/DSA/MSO70000	完全兼容	7系列 DPO	完全兼容	20 GHz	100kΩ (SIT) / 150kΩ (BRW) / 0.4 pF	4X/10X	±12 V	US $48,200
DPO/DSA/MSO70000	完全兼容
7系列 DPO	完全兼容
P7625 查看可兼容的仪器 DPO/DSA/MSO70000 完全兼容 7系列 DPO 完全兼容	DPO/DSA/MSO70000	完全兼容	7系列 DPO	完全兼容	25 GHz	50 Ω / 225 Ω	0.25/0.5/1/2/4 (coax)1.25/2.5/5/10/20 (P76TA)	±5 V (DC pk AC)	US $48,200
DPO/DSA/MSO70000	完全兼容
7系列 DPO	完全兼容
P7633 查看可兼容的仪器 DPO/DSA/MSO70000 完全兼容 7系列 DPO 完全兼容	DPO/DSA/MSO70000	完全兼容	7系列 DPO	完全兼容	33 GHz	50 Ω / 225 Ω	0.25/0.5/1/2/4 (coax)1.25/2.5/5/10/20 (P76TA)	±5 V (DC pk AC)	US $62,500
DPO/DSA/MSO70000	完全兼容
7系列 DPO	完全兼容
