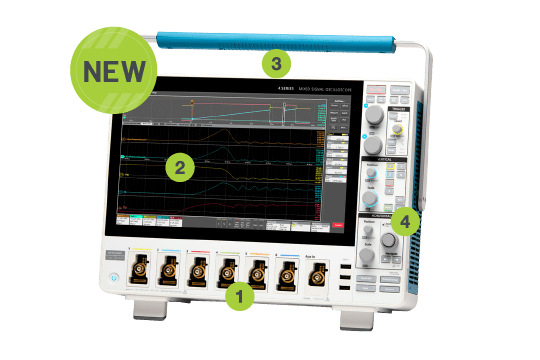

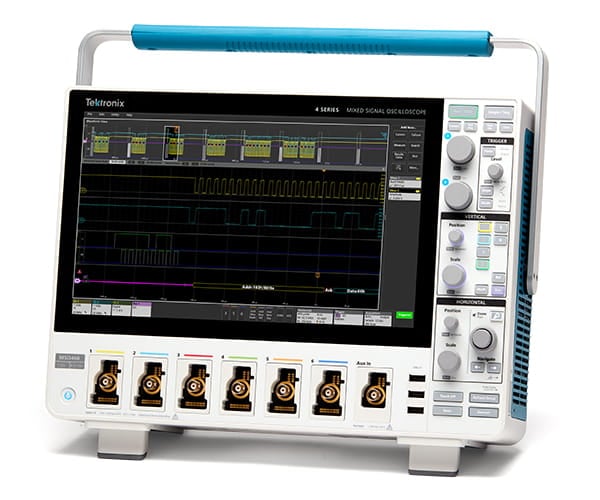

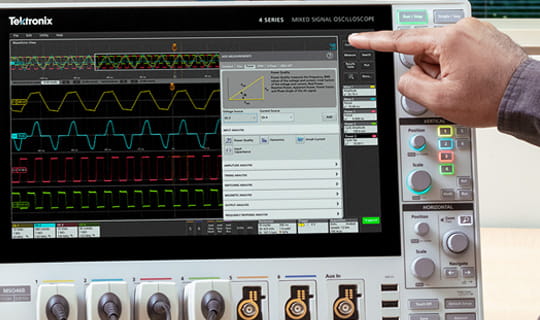

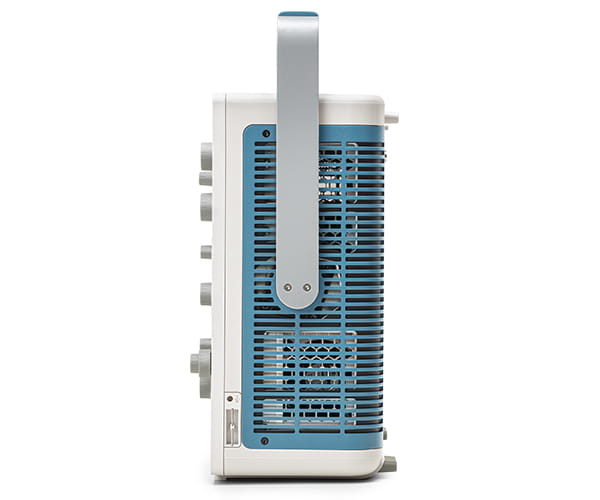

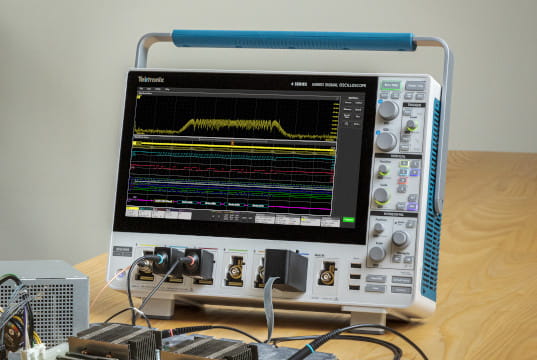

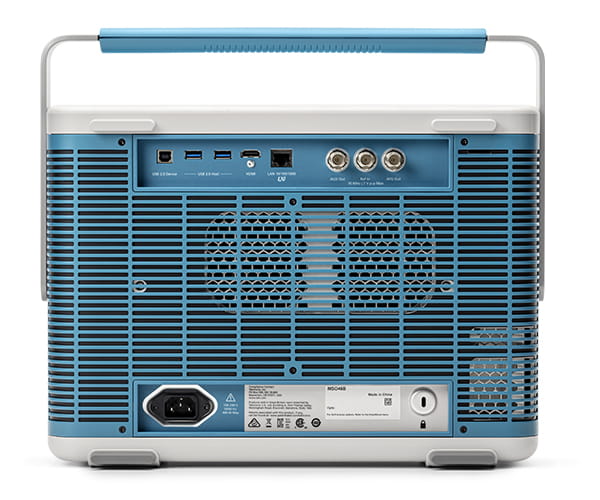

4 系列 B MSO 混合信号示波器
型号：MSO44B / MSO46B
分类
嘉品推荐
> Tektronix泰克
摘要
同时拥有一系列出色分析 精确测量 通道所有通道均具备出色测量 信号细节和准确测量 多通道频谱分析 直流电源测量 自动双脉冲测试 相功率分析
用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
规格一览
| 参数 | 规格 |
|---|---|
| 输入通道 | 4 或 6 路 FlexChannel 输入 每个 FlexChannel 提供一个模拟信号输入或者连接TLP058 探头实现 8 路数字逻辑输入 |
| 带宽1 | 200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz |
| 采样率 | 在所有模拟/数字通道上实时采样率高达 6.25 GS/s |
| 记录长度 | 31.25 或 62.5 M 点 |
| 垂直分辨率 | 12 位 高分辨率模式下高达 16 位 |
| 信号生成1 | 任意波形、正弦波、方波、脉冲、斜坡、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac |
| 数字电压表2 | 4 位交流有效值电压，直流电压 直流 + 交流有效值电压 |

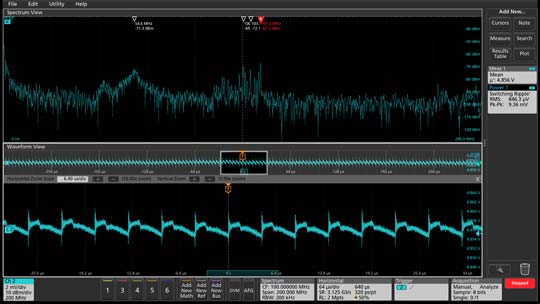

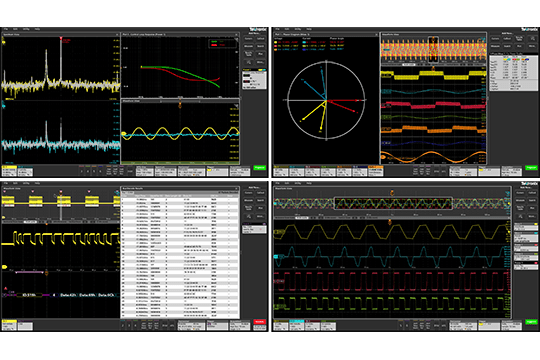

| 高级分析 | 频谱视图的混合域分析 自动功率测量1 3 相功率测量1 |

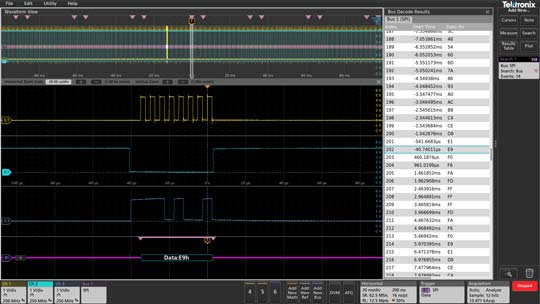

| 协议支持3 | 10BASE-T, 100BASE-TX, 10BASE-T1S CAN, CAN FD, LIN, FlexRay I2C，SPI MIL-STD-1553、ARINC 429 RS-232、RS-422、RS-485、UART SPMI SVID USB 2.0 LS、FS、HS |
| 显示器 | 13.3 英寸（338 毫米） 高清彩色 (1920 x 1080) 电容式触摸屏 |
| 尺寸（高 x 宽 x 深） | 287 mm x 405 mm x 155 mm (11.3 in x 15.9 in x 6.1 in) |
| 重量 | 16 磅（7.3 千克） |
型号规格
| 型号 | 模拟带宽 | 模拟通道 | 数字通道数 | 采样率 | 记录长度 | |
|---|---|---|---|---|---|---|
| MSO44B | 200 MHz to 1.5 GHz | 4 | Up to 32 (optional) | 6.25 GS/s | 31.25 M to 62.5 M | US $11,500 |
| MSO46B | US $15,300 |
兼容附件与选件
| 探头 | 描述 | |
|---|---|---|
| TIVP02 | IsoVu 第 2 代光隔离差分探头，200 MHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 | |
| TIVP02L | IsoVu 第 2 代光隔离差分探头，200 MHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 | |
| TIVP05 | IsoVu 第 2 代光隔离差分探头，500 MHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 | |
| TIVP05L | IsoVu 第 2 代光隔离差分探头，500 MHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 | |
| TIVP1 | IsoVu 第 2 代光隔离差分探头，1 GHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 | |
| TIVP1L | IsoVu 第 2 代光隔离差分探头，1 GHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 |
竞品对比（Tektronix vs 其他品牌）
| Tektronix 4 系列 B MSO | 泰克 MDO4000C | Keysight 4000T X-系列 | LeCroy HDO4000A 系列 | Rohde 与 Schwarz MXO 4 系列 | |
|---|---|---|---|---|---|
| 带宽 | 200 MHz 至 1.5 GHz | 200 MHz 至 1 GHz | 200 MHz 至 1.5 GHz | 200 MHz 至 1 GHz | 200 MHz 至 1.5 GHz |
| 模拟通道 | 4 或 6 | 4 | 2 或 4 | 4 | 4 |
| 数字通道（可选） | 最多 48 | 16 | 16 | 16 | 16 |
| 采样率（所有通道） | 6.25GS/s | 高达 5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s |
| 垂直分辨率 | 12 位 | 8 位 | 8 位 | 12 位 | 12 位 |
| 记录长度（所有通道） | 31.25 M 62.5 M（可选） | 20 M | 4 M | 12.5 M 25 M（可选） | 400M 800 M (选配) |
| 集成任意波形/函数发生器（可选） | 1 x 50 MHz | 1 x 50 MHz | 2 x 20 MHz | -- | 2 x 100 MHz |
| 串行总线解码 | 是 | 是 | 是 | 是 | 是 |
| 显示器 | 13.3 英寸 触摸屏 (1920 x 1080) | 10.4 英寸 (1024 x 768) | 12.1 英寸触摸屏 (800 x 600) | 12.1 寸触屏控制 (1280 x 800) | 13.3寸触屏控制 (1920 x 1080) |
